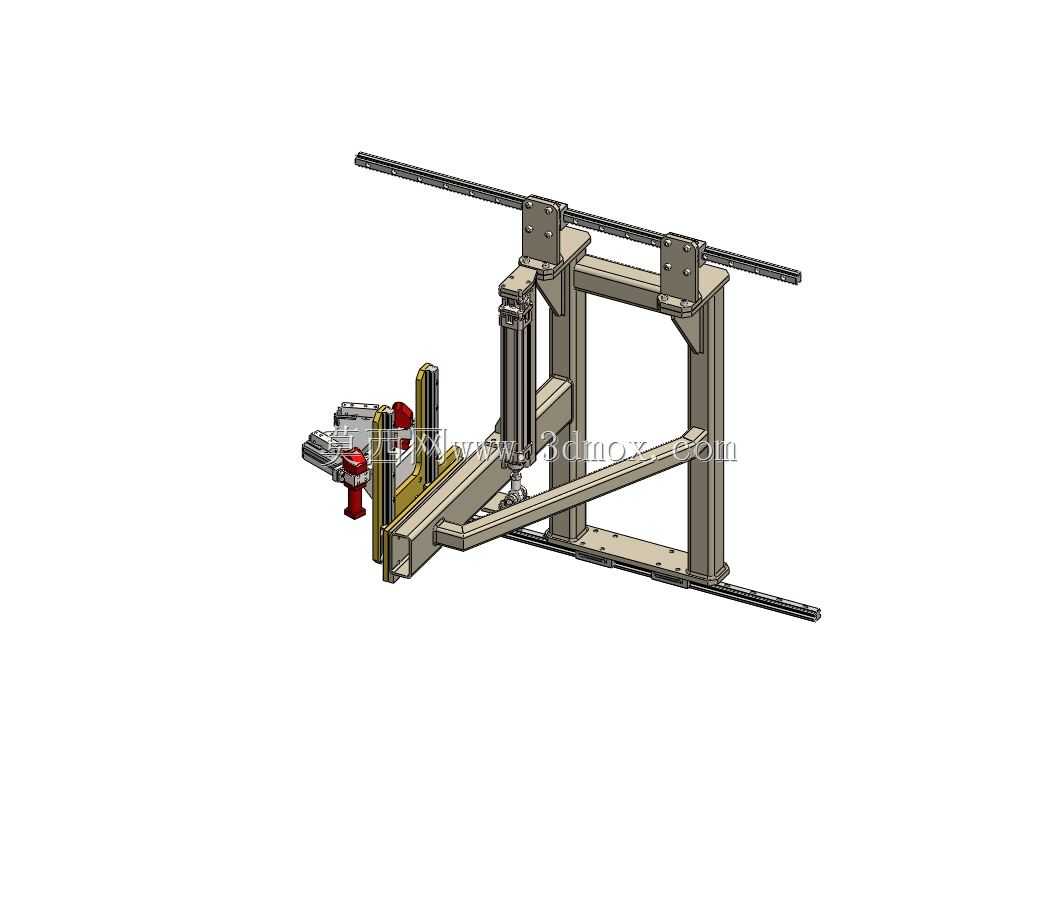

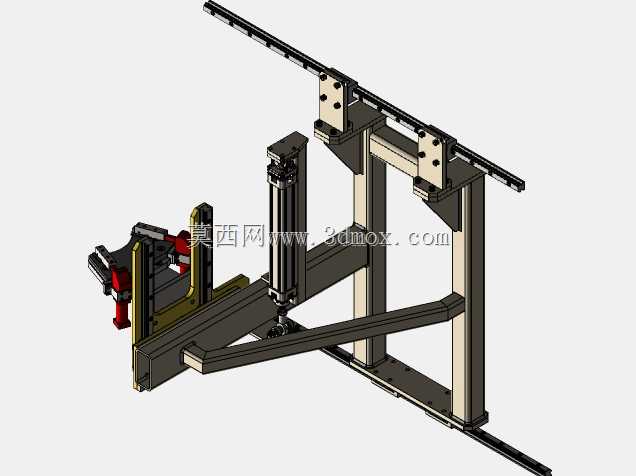

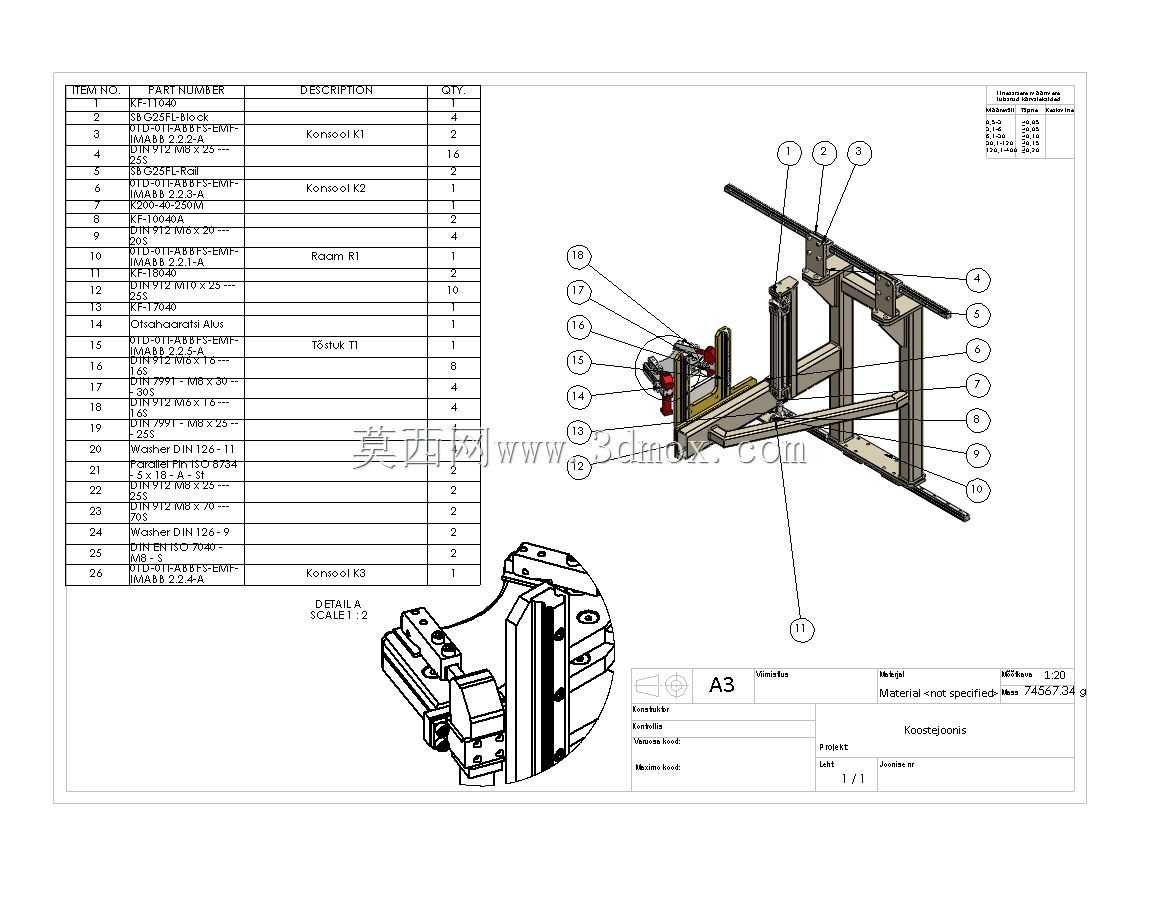

线圈绝缘机用移动式线圈端夹持机构

该移动式线圈端夹是线圈绝缘加工产线中的核心执行工装，主要应用于中小型电机、变压器线圈的绝缘包覆生产场景，在线圈整体绝缘处理工序中承担线圈的精准定位与夹持作业，适配连续化绝缘加工产线的工位流转需求，能够配合绝缘包带、浸漆等工序的动作节奏，保障线圈在加工过程中位置稳定，避免绝缘层包覆偏移、张力不均等问题，有效提升线圈绝缘加工的成品一致性。从实际用途来看，该机构专门针对线圈绝缘工序中动圈端的固定需求设计，区别于传统固定式线圈夹具，它可搭载于产线的横向导轨支架上，根据不同规格线圈的尺寸、加工工位的位置需求完成横向位置调整，同时夹头部分可通过竖向驱动组件完成升降动作，适配不同直径、不同轴向长度的线圈装夹需求，夹头端的定位挡块与夹紧组件可牢牢抵住线圈的端部骨架，避免线圈在绝缘带缠绕过程中出现周向转动、轴向窜动的问题，保障绝缘带缠绕的张力均匀、包覆层厚度一致。在功能特性上，该夹持机构采用框架式承载结构，主体支撑框架采用型钢焊接后加工安装基准面，整体刚性充足，可承载最大五十公斤级的线圈工件，长时间运行无结构变形风险；横向移动采用线性导轨配合滑动安装座，移动阻力小、定位精度高，到位后可通过锁紧组件完成位置固定，避免加工过程中出现位置偏移；竖向驱动采用气动执行元件，动作响应速度快，夹头的夹紧行程可通过调节组件适配不同厚度的线圈端板，夹头接触端采用非金属缓冲材质，避免装夹过程中划伤线圈端部的绝缘层或骨架结构。从设计思路来看，该机构在开发阶段充分考虑了线圈绝缘产线的多规格适配需求，摒弃了传统专用夹具一对一的设计模式，通过横向移动行程、竖向升降行程、夹头夹紧行程的三重可调设计，可覆盖一定尺寸范围内的多种规格线圈装夹需求，减少产线换型时的夹具更换时间，提升产线的柔性生产能力；整体结构采用模块化设计，支撑框架、移动组件、驱动组件、夹头组件均可单独拆分维护，易损件更换便捷，可降低产线的运维成本。在外形尺寸与安装边界上，该机构整体横向安装跨度适配常规绝缘机的工位间距，底部安装面预留标准螺栓孔位，可直接固定于绝缘机的主机架或配套导轨基座上，横向移动行程覆盖常规线圈的工位调整范围，竖向升降行程满足不同直径线圈的中心高对齐需求，夹头伸出长度可适配不同长度线圈的端部装夹，安装后不会与绝缘机的包带头、送料机构产生运动干涉，整体布局紧凑，占用产线空间小，无需对现有绝缘机主体结构做大幅改造即可完成加装适配。
