离心泵蜗壳式泵体工业结构设计

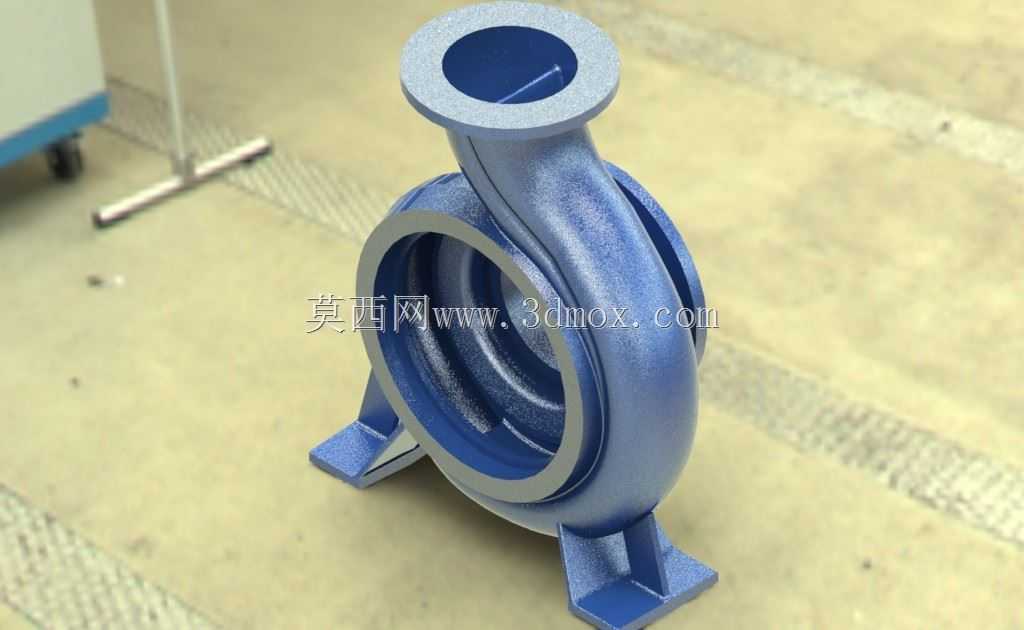

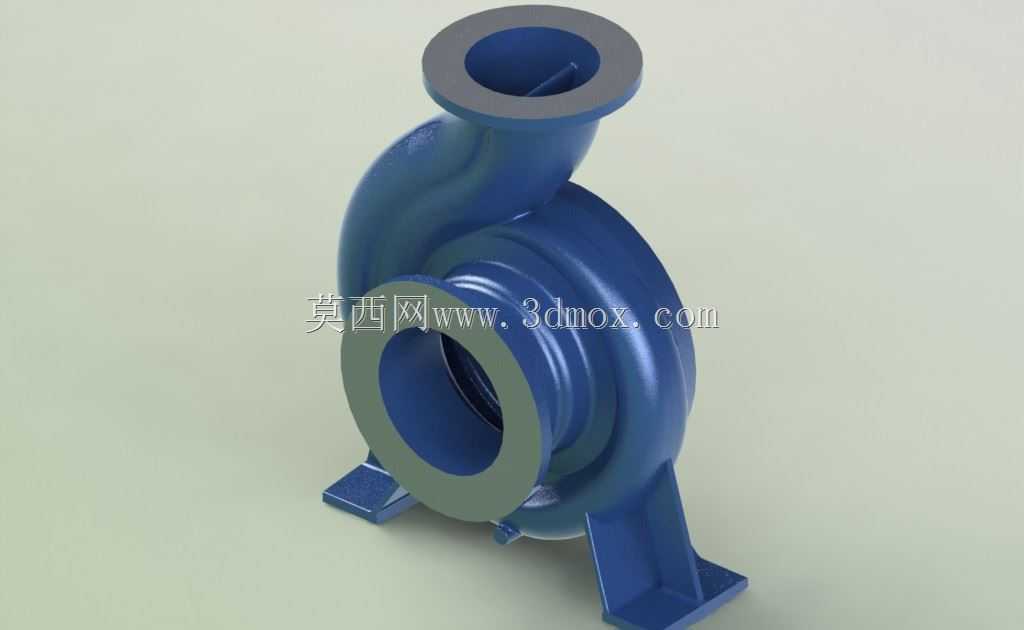

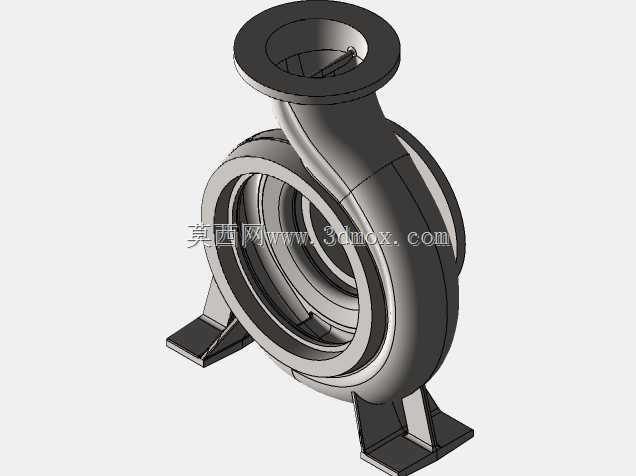

该离心泵泵体作为离心泵的核心承压与过流部件，广泛应用于市政供水、工业循环水输送、暖通空调水循环、化工介质输送、农田排灌等多个流体输送场景，是离心泵实现流体能量转换的关键结构载体。在实际运行过程中，泵体承担着汇集叶轮甩出的高速流体、将流体的部分动能平稳转化为压能、引导流体沿出口方向稳定输出的核心作用，同时需要承受内部流体的工作压力、管路传递的安装载荷以及运行过程中的振动载荷，其结构设计的合理性直接决定整泵的运行效率、振动噪声水平与使用寿命。从功能特性来看，该泵体采用经典的单吸蜗壳式结构，流道截面沿叶轮圆周方向按照等速度矩规律逐步扩大，能够最大程度降低流体在流道内的水力损失，减少湍流与涡流的产生，保证流体从叶轮进入泵腔后能够平稳完成能量转换，避免因流道突变造成的水力冲击与能量损耗。泵体的进出口法兰采用标准法兰连接结构，能够匹配对应通径的工业管路，法兰端面的密封面结构设计可适配常用的密封垫片，保证连接位置的密封可靠性，避免输送过程中的介质泄漏。底部的支撑脚采用对称式支腿结构，两个支腿沿泵体中心轴线对称分布，支腿上预留有安装固定的螺栓过孔，能够将泵体稳定固定在安装基座上，有效分散泵体自身重量与运行过程中的动载荷，降低运行振动向基座的传递。在设计思路上，该泵体的流道型线经过水力优化，内壁过渡位置全部采用大圆角顺滑过渡，避免出现锐角与结构突变，减少流体在流道内的滞留与阻力损失，同时壁厚设计充分考虑承压需求与铸造工艺可行性，在保证结构强度满足额定工作压力要求的前提下，尽可能控制壁厚均匀性，避免铸造过程中出现缩孔、缩松等缺陷，提升铸件的成品率与结构可靠性。泵体与泵盖连接的端面设置有密封定位止口，能够保证泵体与叶轮、泵盖的装配同轴度，减少装配误差带来的叶轮碰擦、运行偏心等问题。从安装边界来看，该泵体的进出口中心高度、支腿安装孔的孔距与孔径均匹配对应功率等级离心泵的安装尺寸规范，能够直接适配标准的泵组安装底座，进出口法兰的通径与压力等级符合通用管路连接标准，无需额外制作过渡连接件即可完成现场管路对接，支腿的安装平面经过精加工处理，能够保证安装后泵体的水平度，减少因安装倾斜造成的轴系不对中问题。整体结构兼顾水力性能、结构强度与工艺可行性，能够满足常规清水类介质输送离心泵的使用需求，在常规工况下能够长期稳定运行，有效保障流体输送系统的工作效率与运行可靠性。
