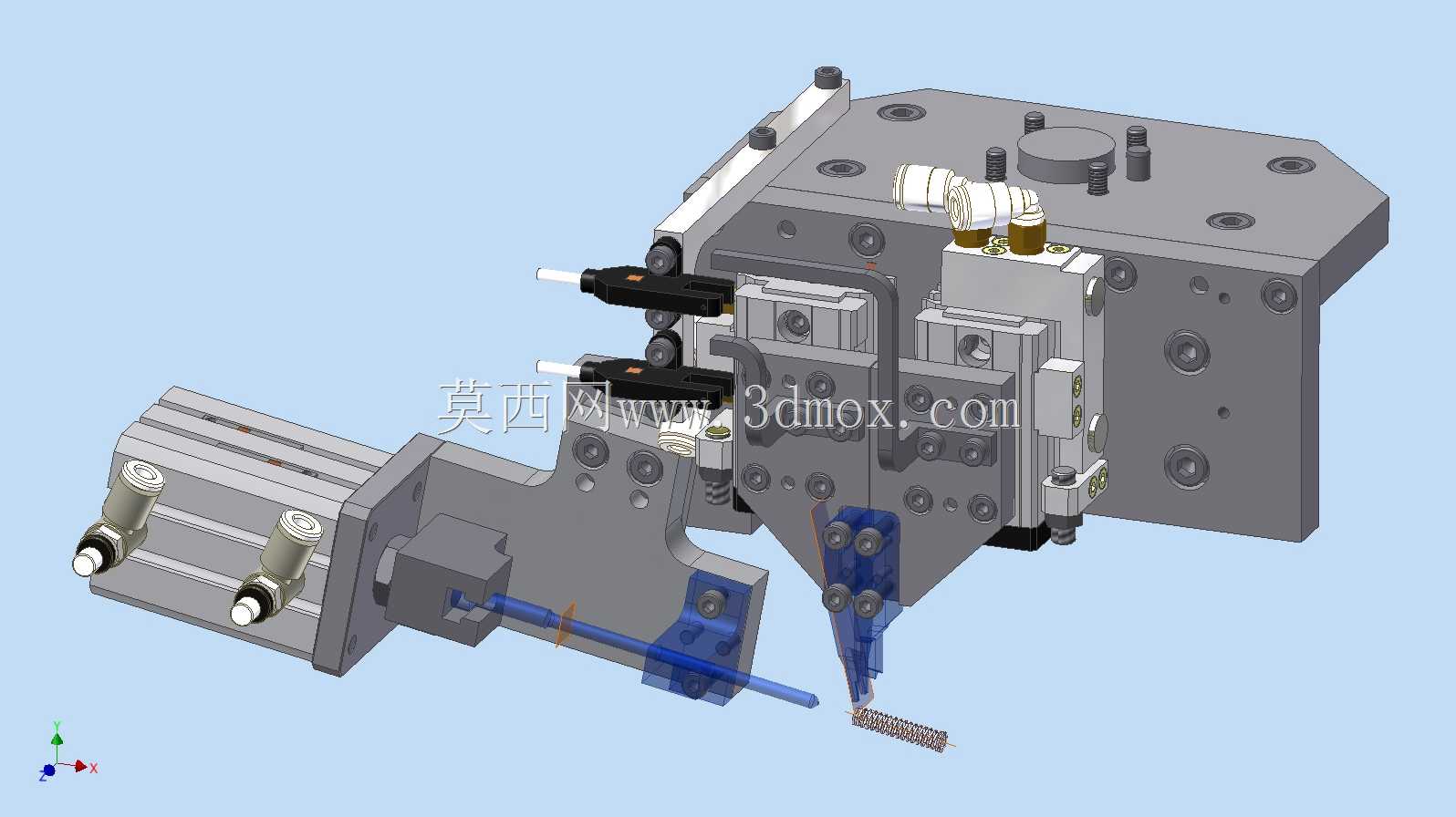

安全带卷收器弹簧插入机器人末端执行器

这款末端执行工具专为汽车安全带卷收器装配产线设计，核心应用场景是安全带总成生产环节的弹簧精准插入工位，解决传统人工装配弹簧时对位偏差大、弹簧易弹出、装配一致性差的痛点，适配多型号六轴工业机器人的末端法兰安装，可直接集成到自动化装配流水线中，配合产线输送系统完成卷收器壳体到位后的弹簧自动上料、对位、压入全流程作业。从功能特性来看，该执行器采用双气动驱动单元布局，一侧的平移气缸负责弹簧的预夹取与初定位，通过带缓冲的夹指结构轻柔夹持弹簧端部，避免夹伤弹簧表面镀层或造成弹簧形变；另一侧的压入气缸搭配导向精度达0.02mm的线性导轨，将弹簧沿预设轨迹精准推入卷收器的弹簧安装腔，前端的蓝色透明导向护罩可在压入过程中约束弹簧的径向跳动，防止弹簧弹出伤人或卡滞在设备缝隙中，同时护罩采用透明材质便于现场运维人员直接观察内部装配状态，无需频繁拆卸护罩排查故障。设计思路上，整体采用模块化堆叠布局，所有气动元件、导轨、夹指组件均通过标准化螺栓固定在主体安装基板上，不同规格弹簧适配时仅需更换前端的夹指与导向头模块，无需改动主体结构，大幅降低产线换型的成本与时间；气路接口统一布置在执行器顶部，采用快插式接头搭配可调节流阀，可根据不同弹簧的压入阻力单独调整两个气缸的运行速度，避免速度过快造成弹簧冲击变形，或速度过慢影响产线节拍。安装边界方面，执行器主体采用高强度铝合金加工而成，整体重量控制在2.8kg以内，适配负载5kg及以上的通用工业机器人安装，主体安装基板预留了符合ISO 9409-1-50-4-M6标准的机器人法兰安装孔位，可直接与主流品牌机器人末端法兰对接，无需额外制作转接板；执行器最大外伸尺寸为185mm，作业时的最小回转半径为120mm，在卷收器装配工位的紧凑布局中不会与周边工装、输送线产生干涉，夹取弹簧后的作业行程覆盖卷收器安装位±15mm的公差范围，可兼容产线输送带来的工件位置微小偏差，无需额外增加视觉对位系统即可满足装配精度要求。
