全地形车双叉臂独立悬架结构设计

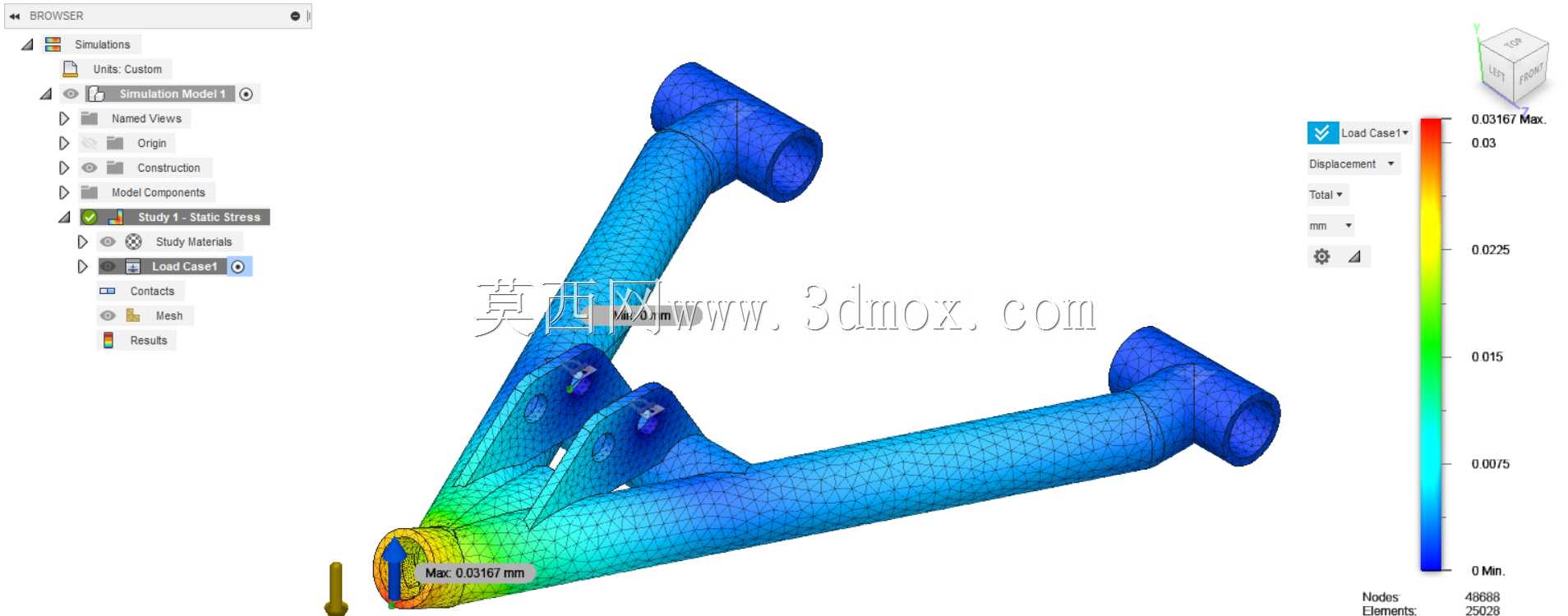

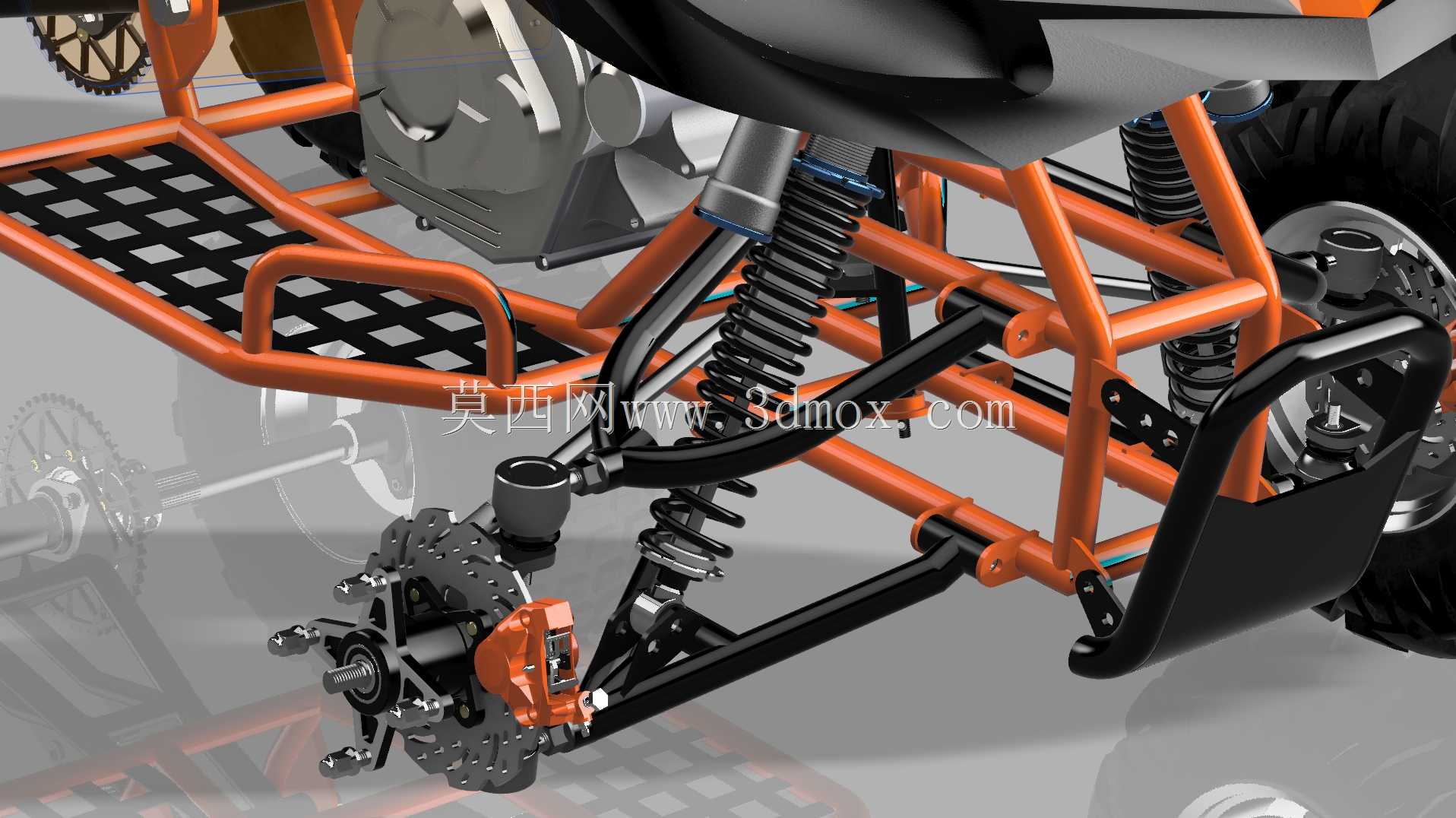

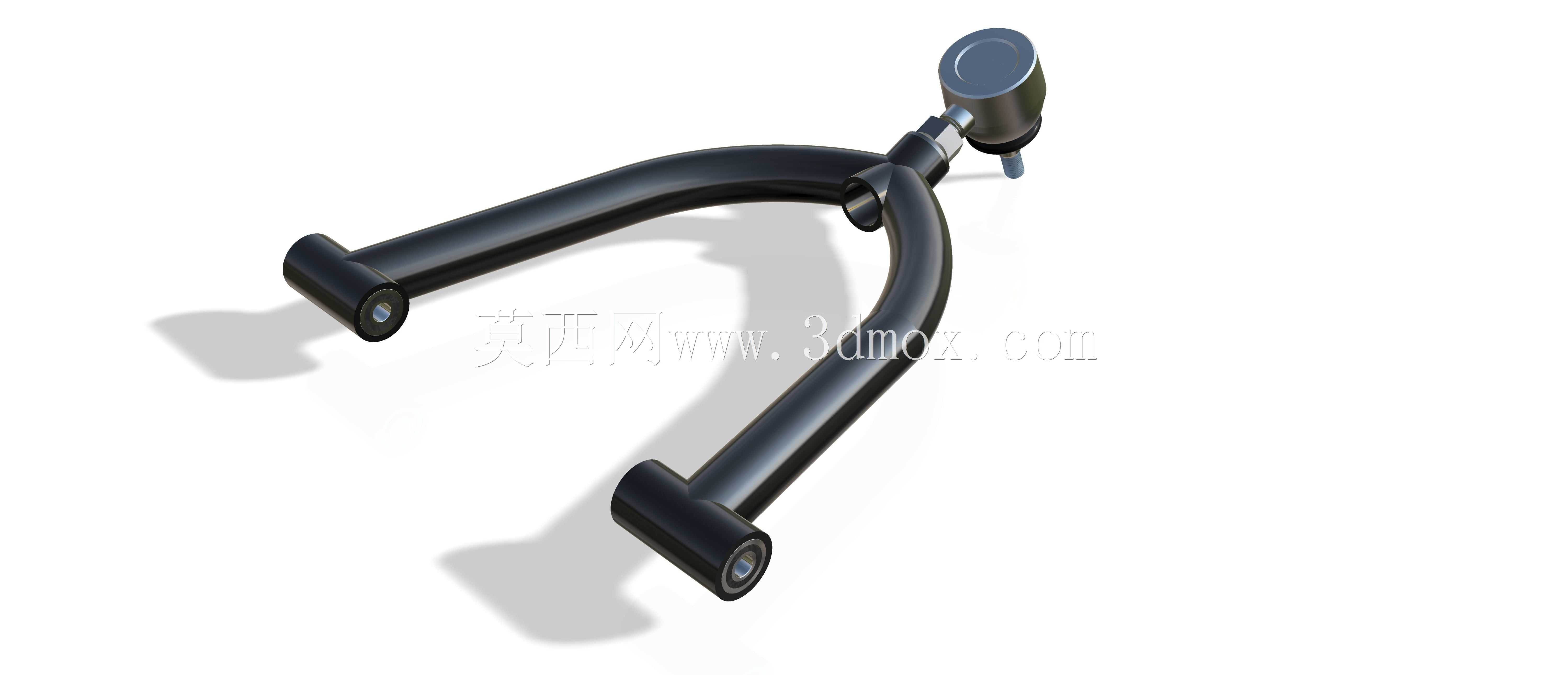

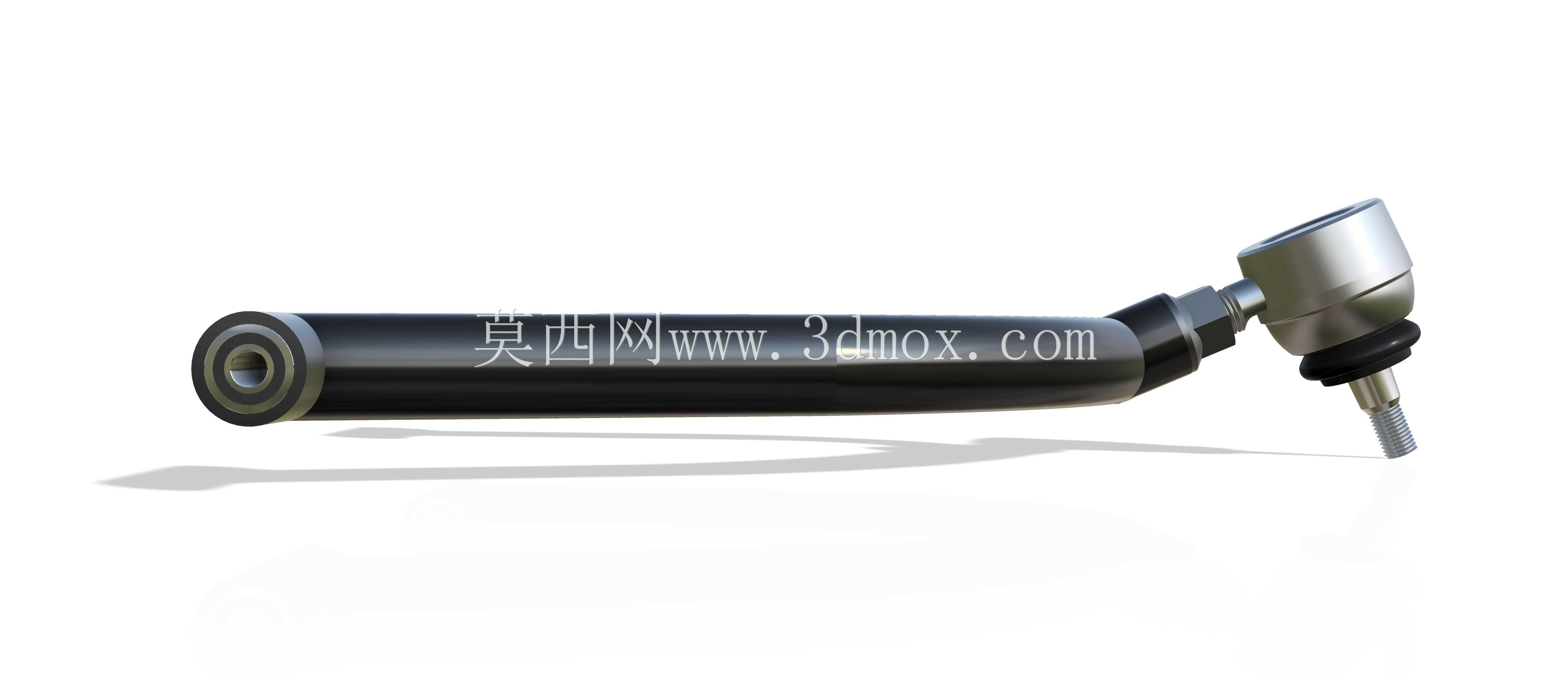

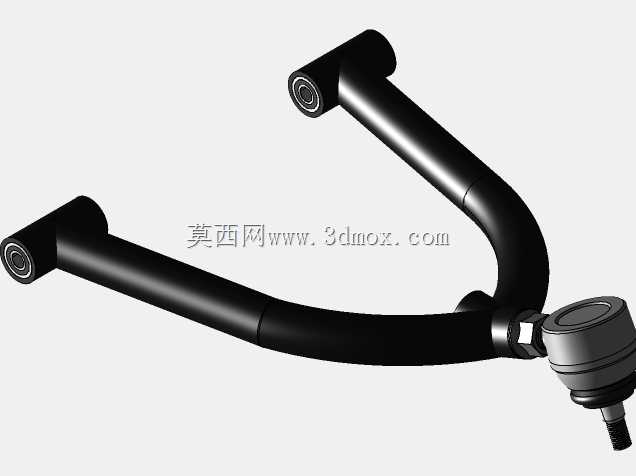

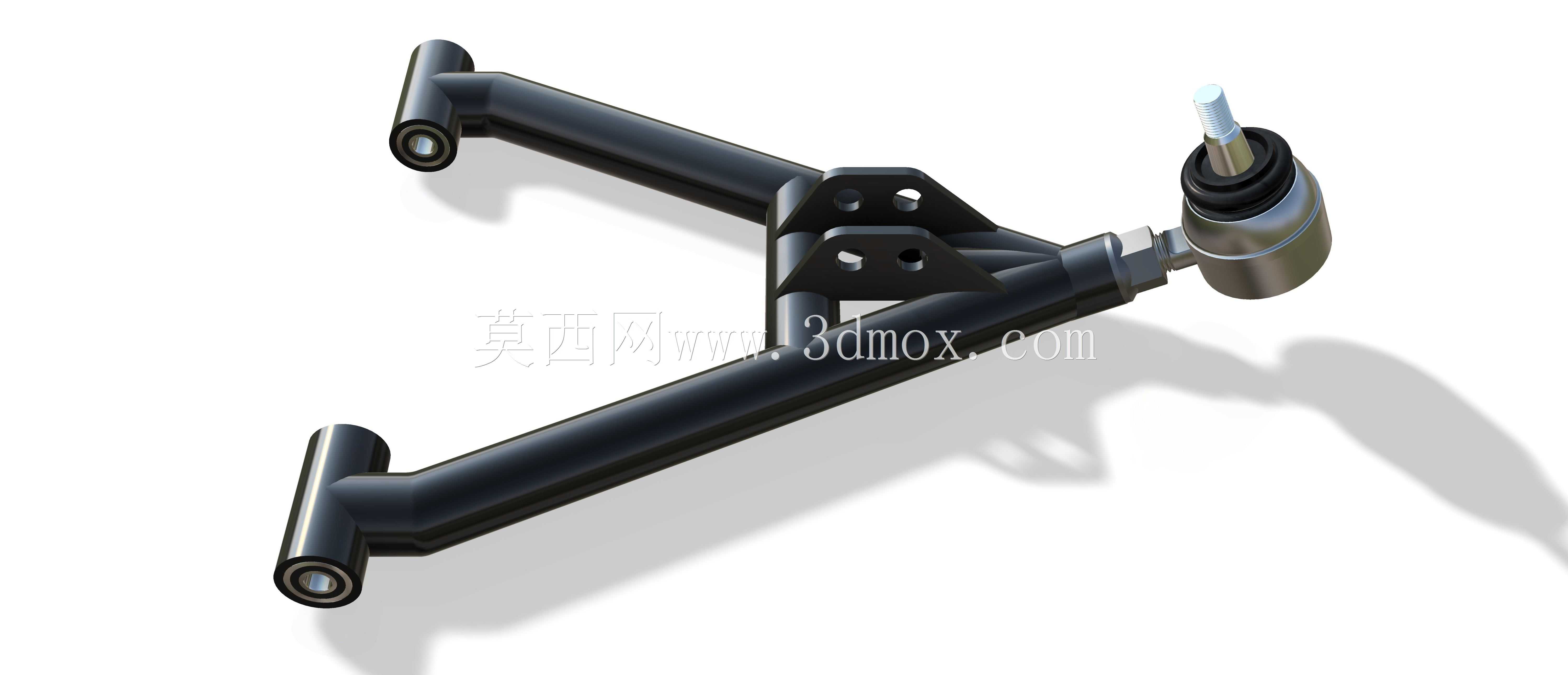

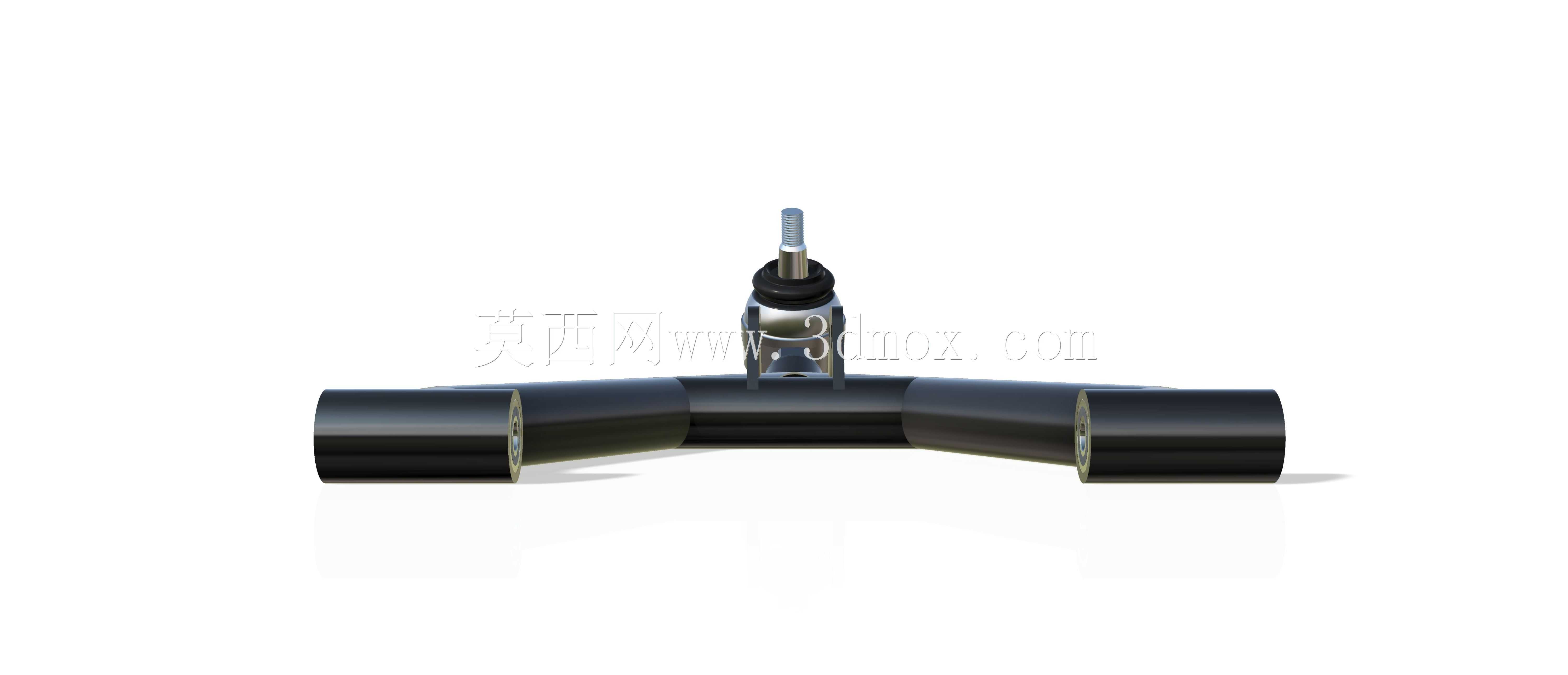

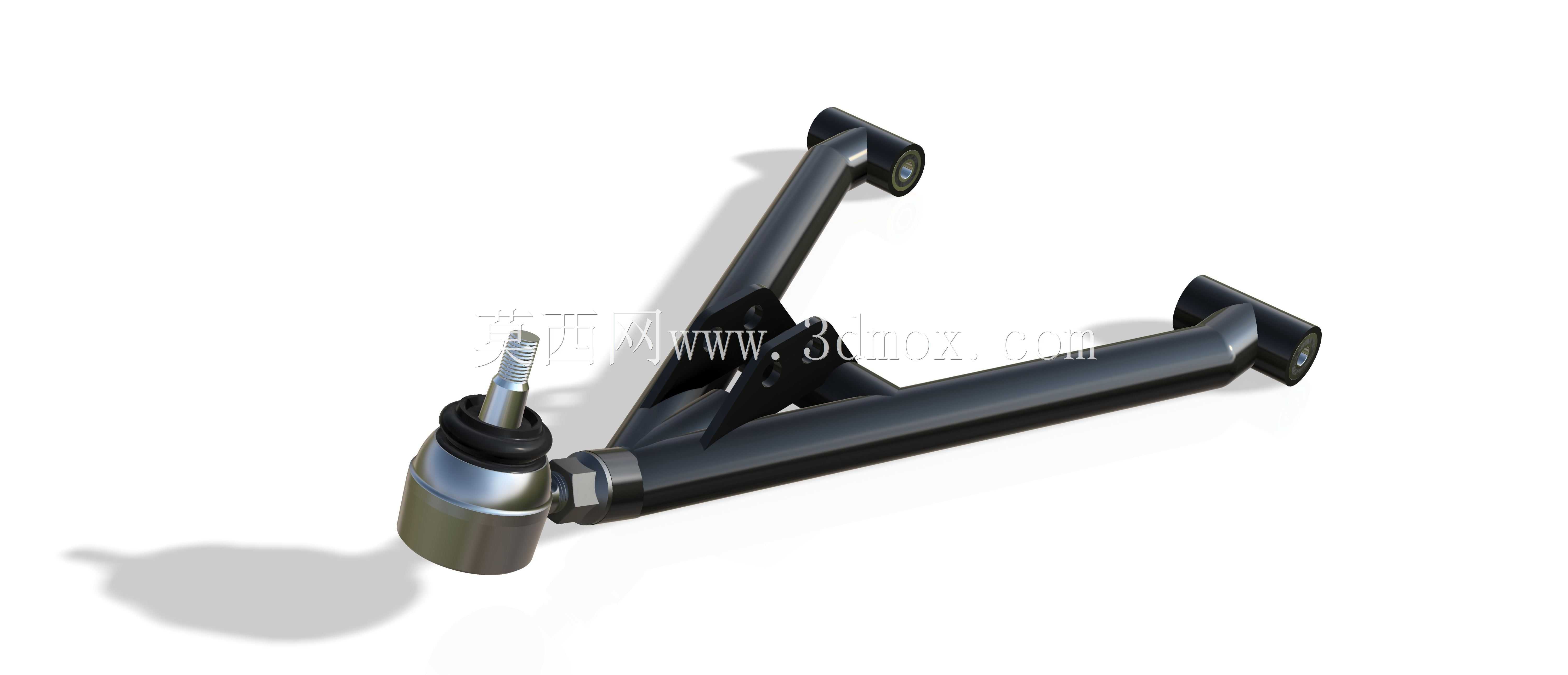

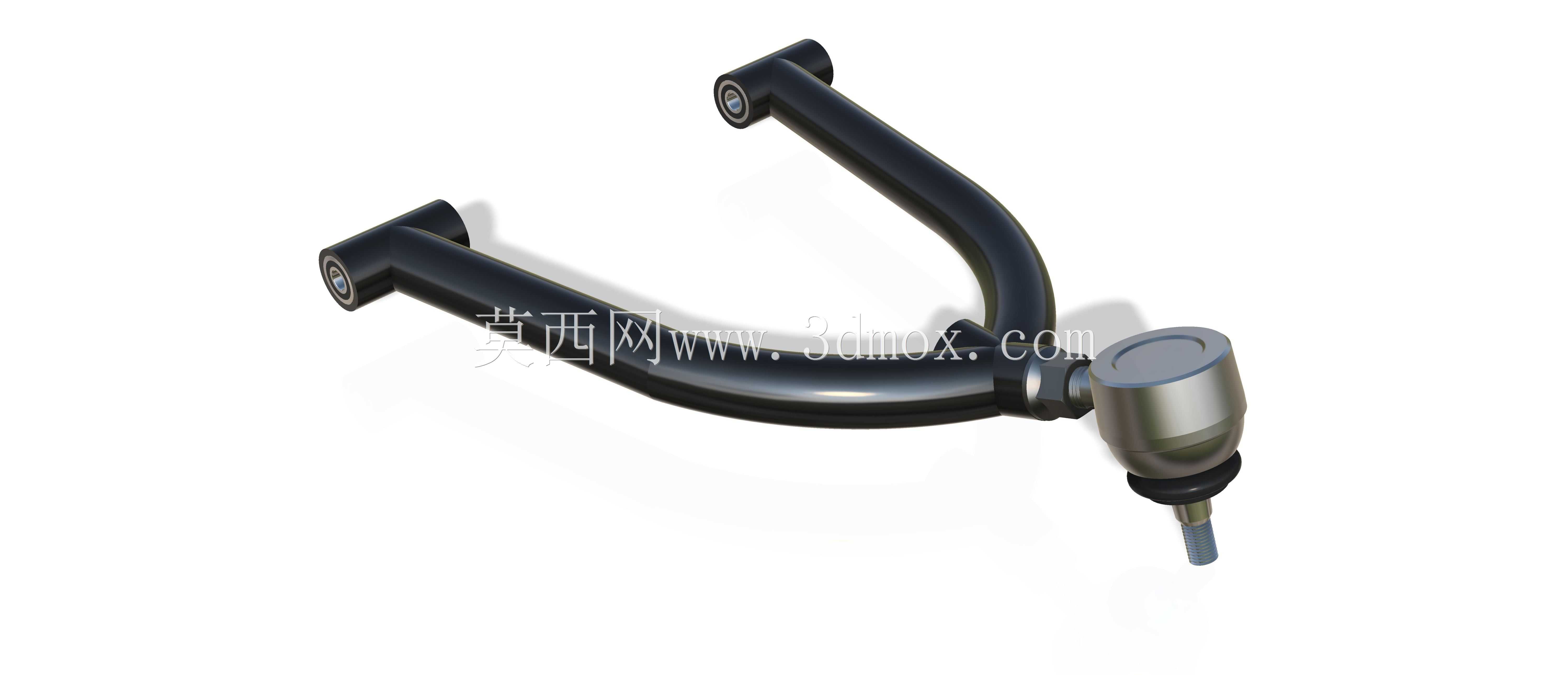

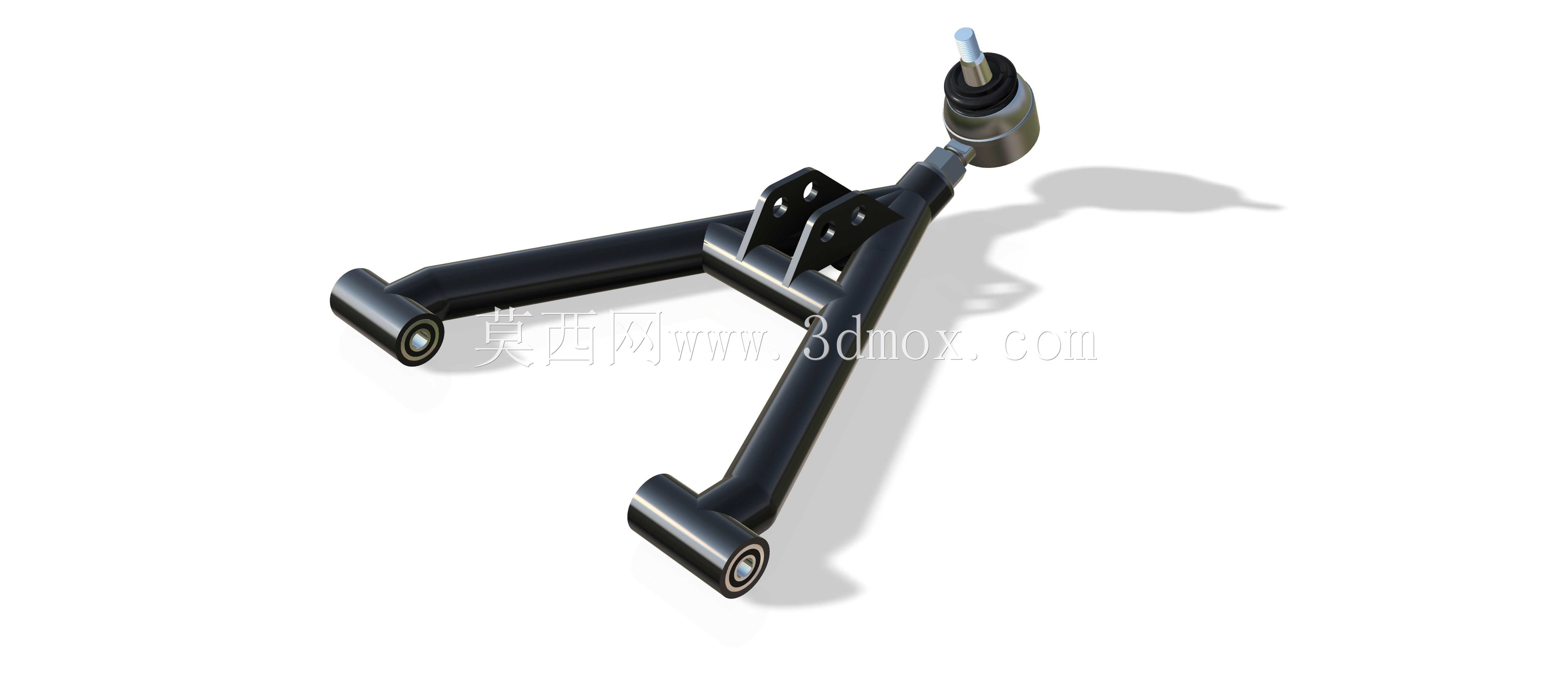

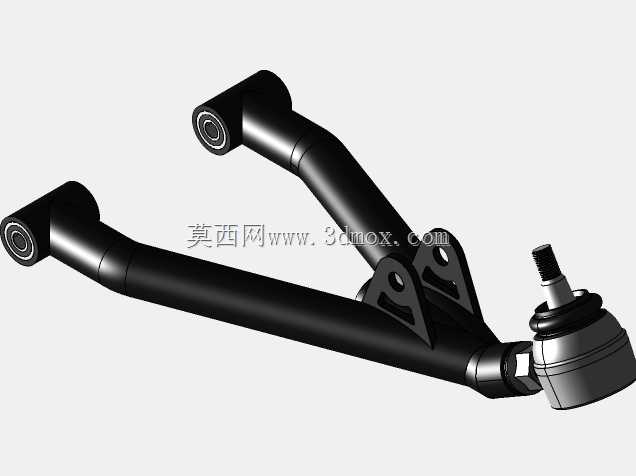

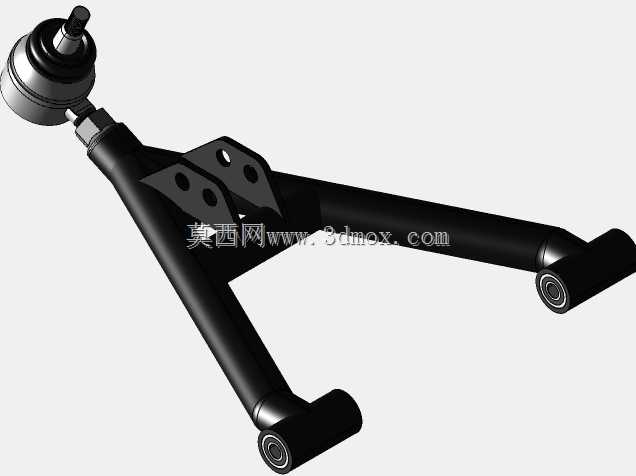

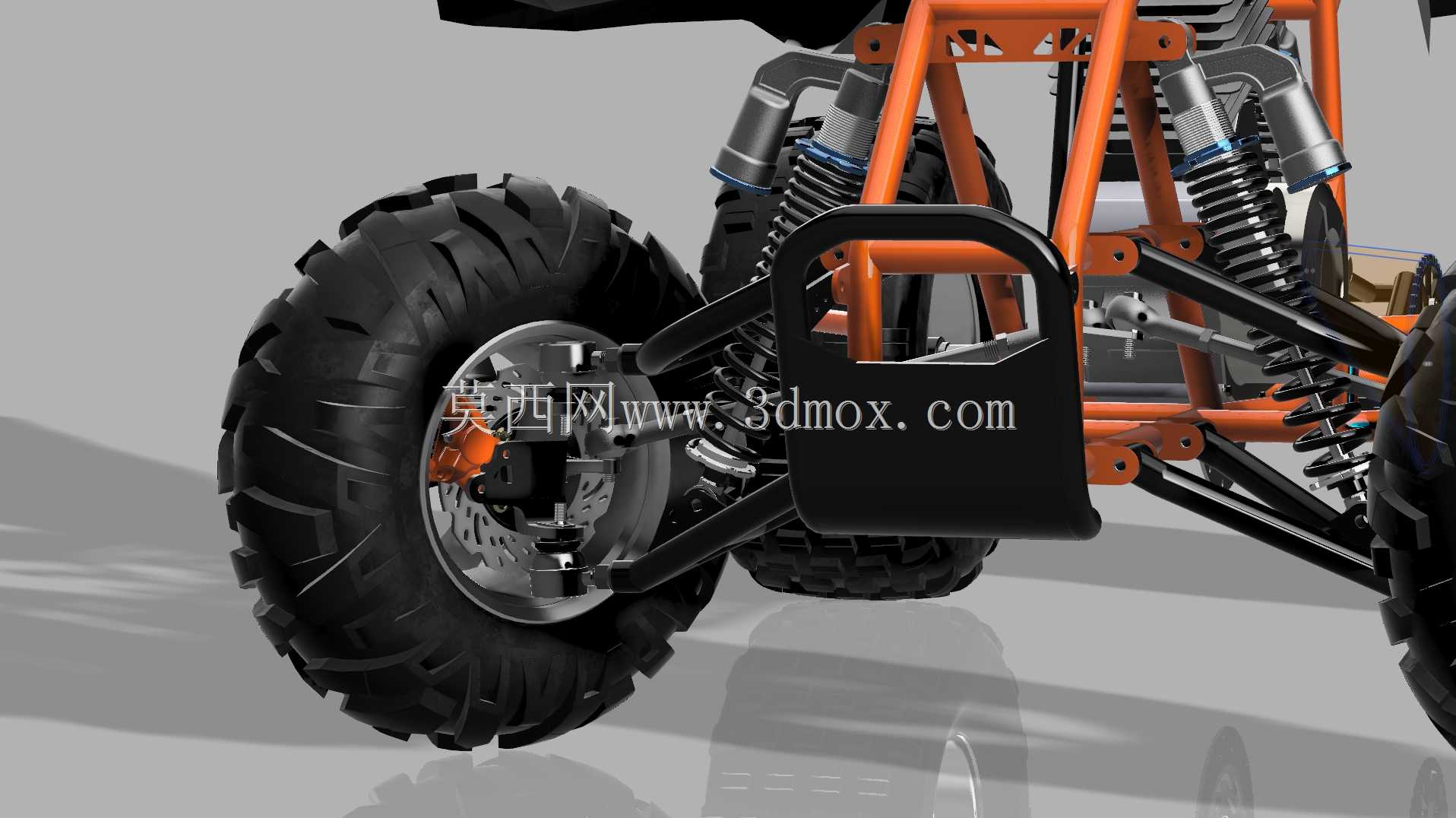

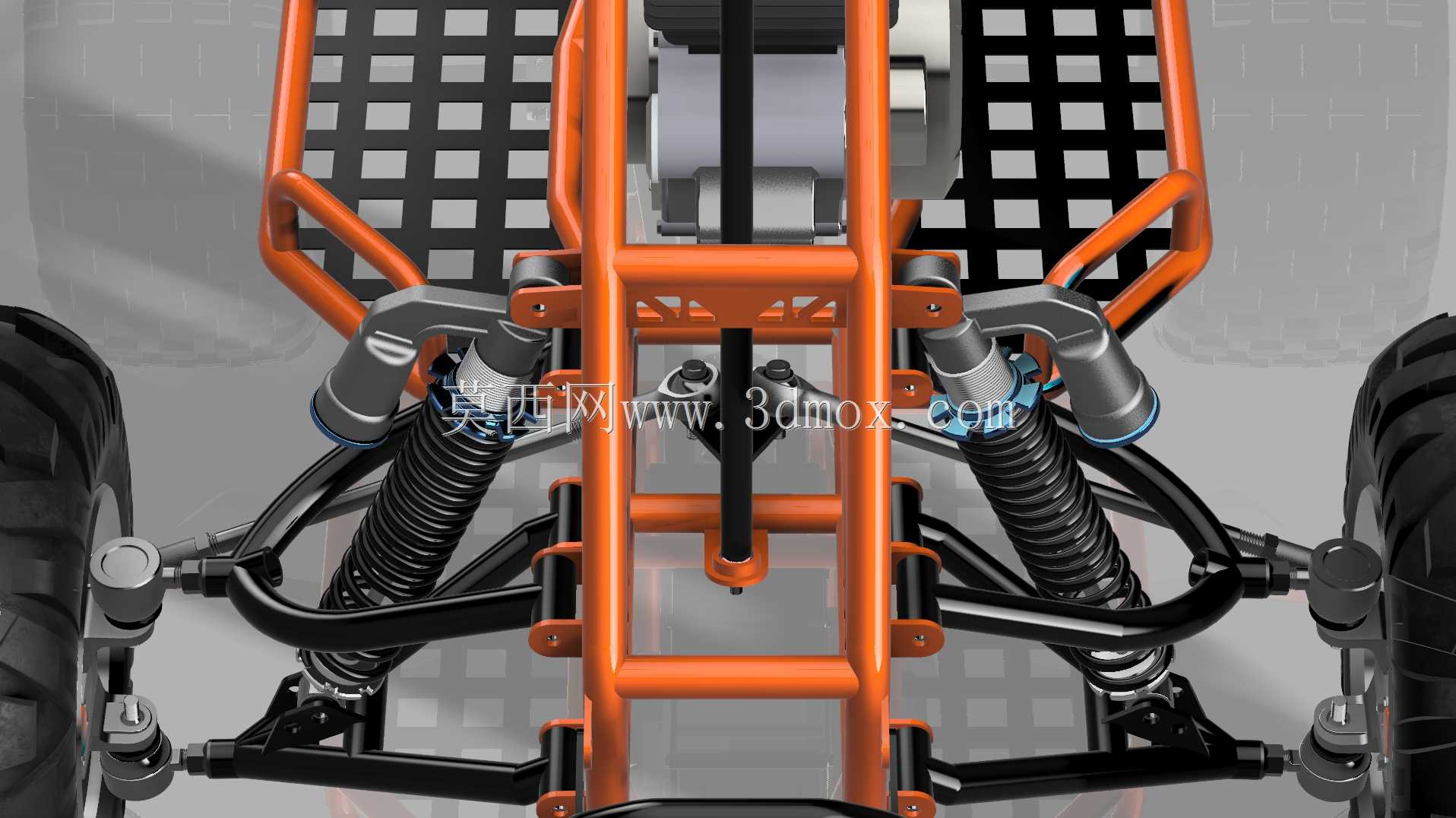

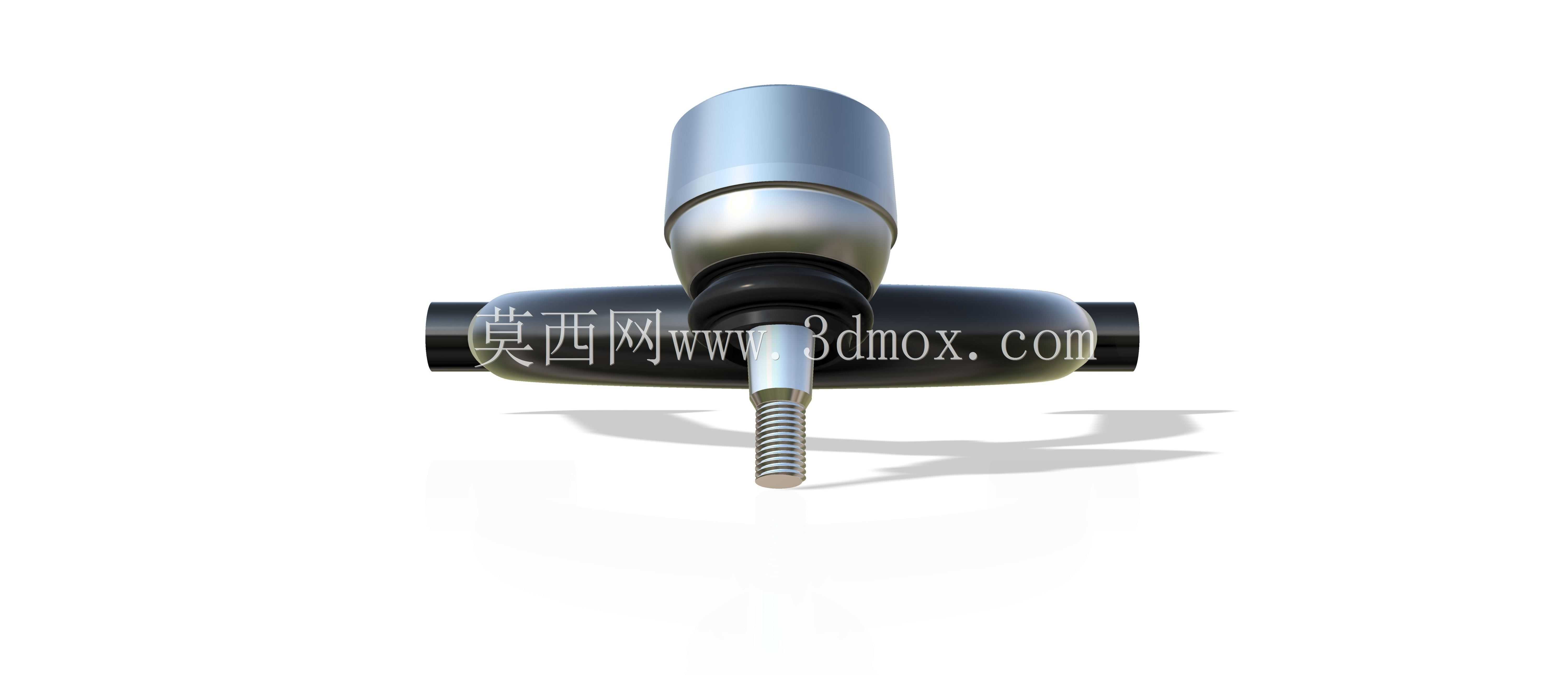

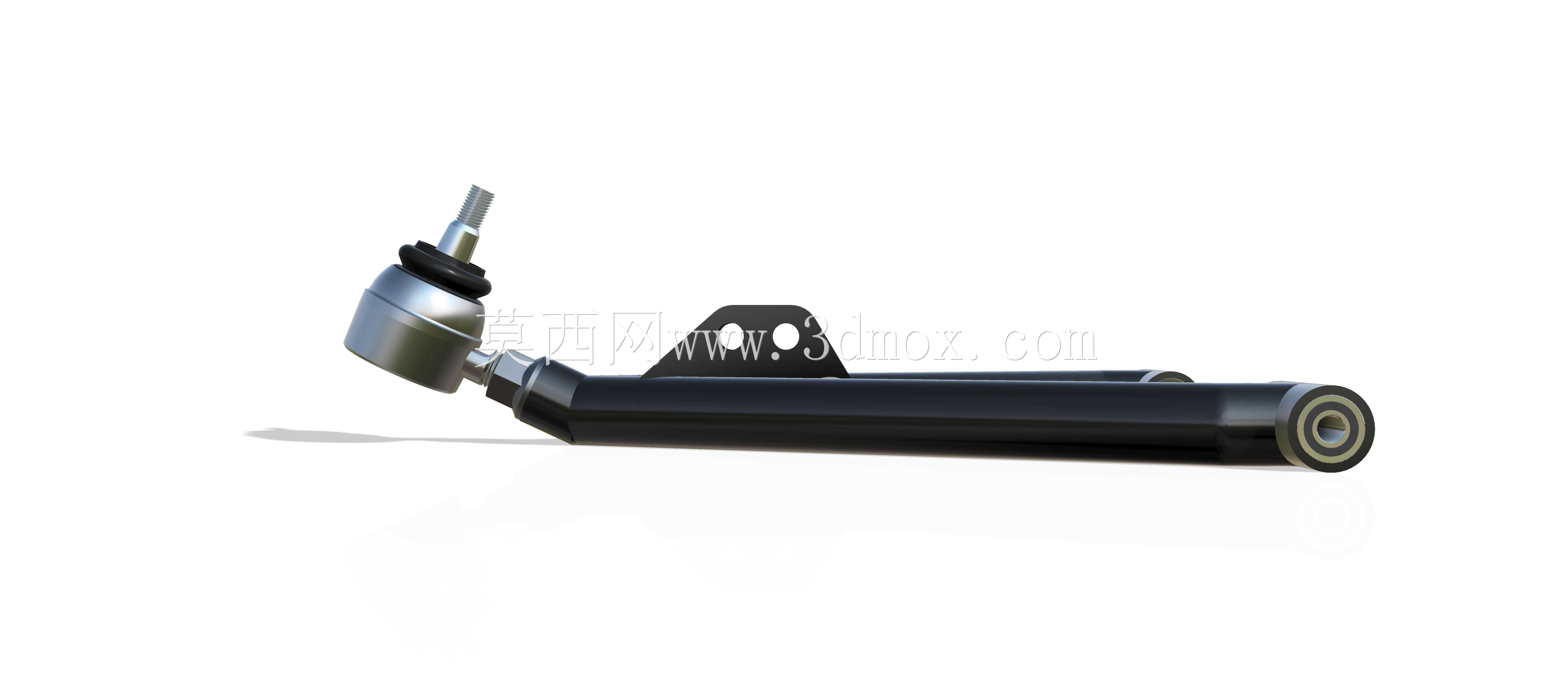

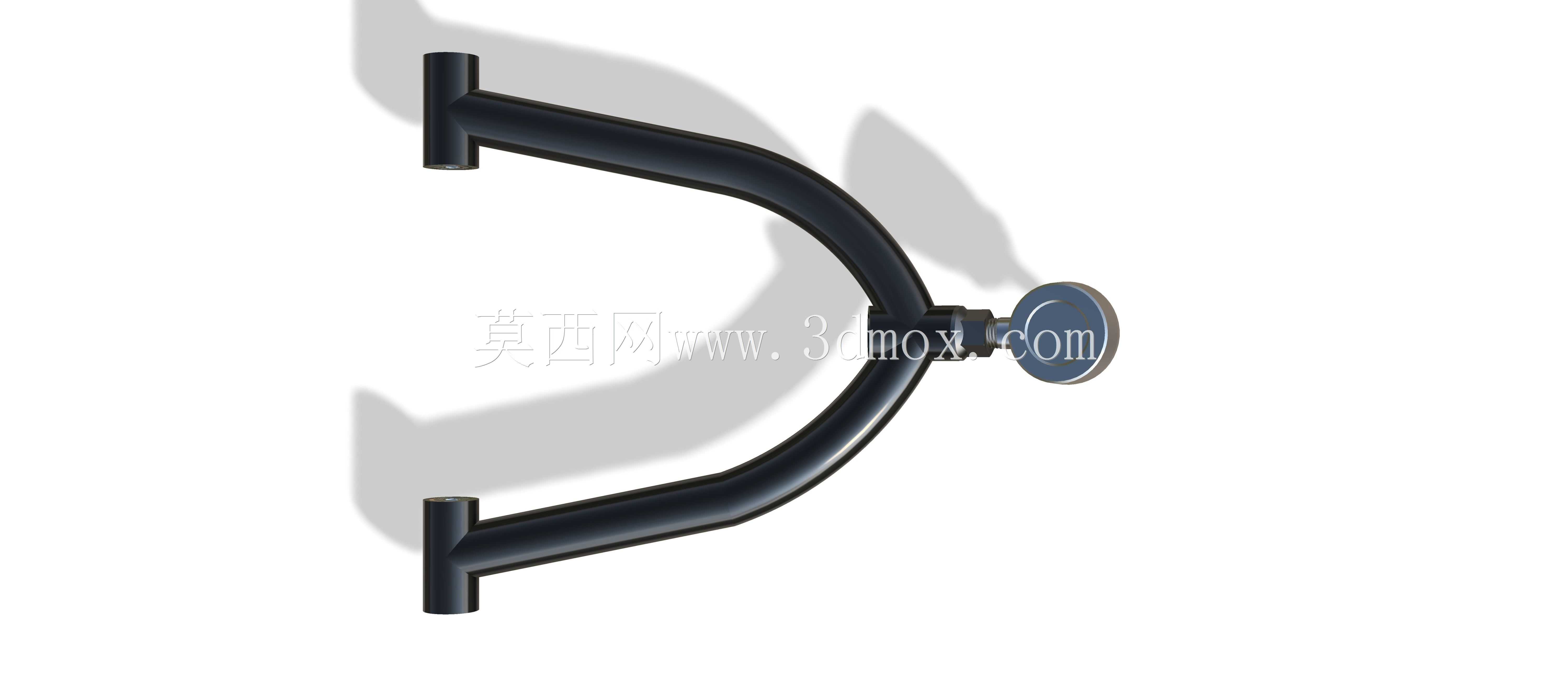

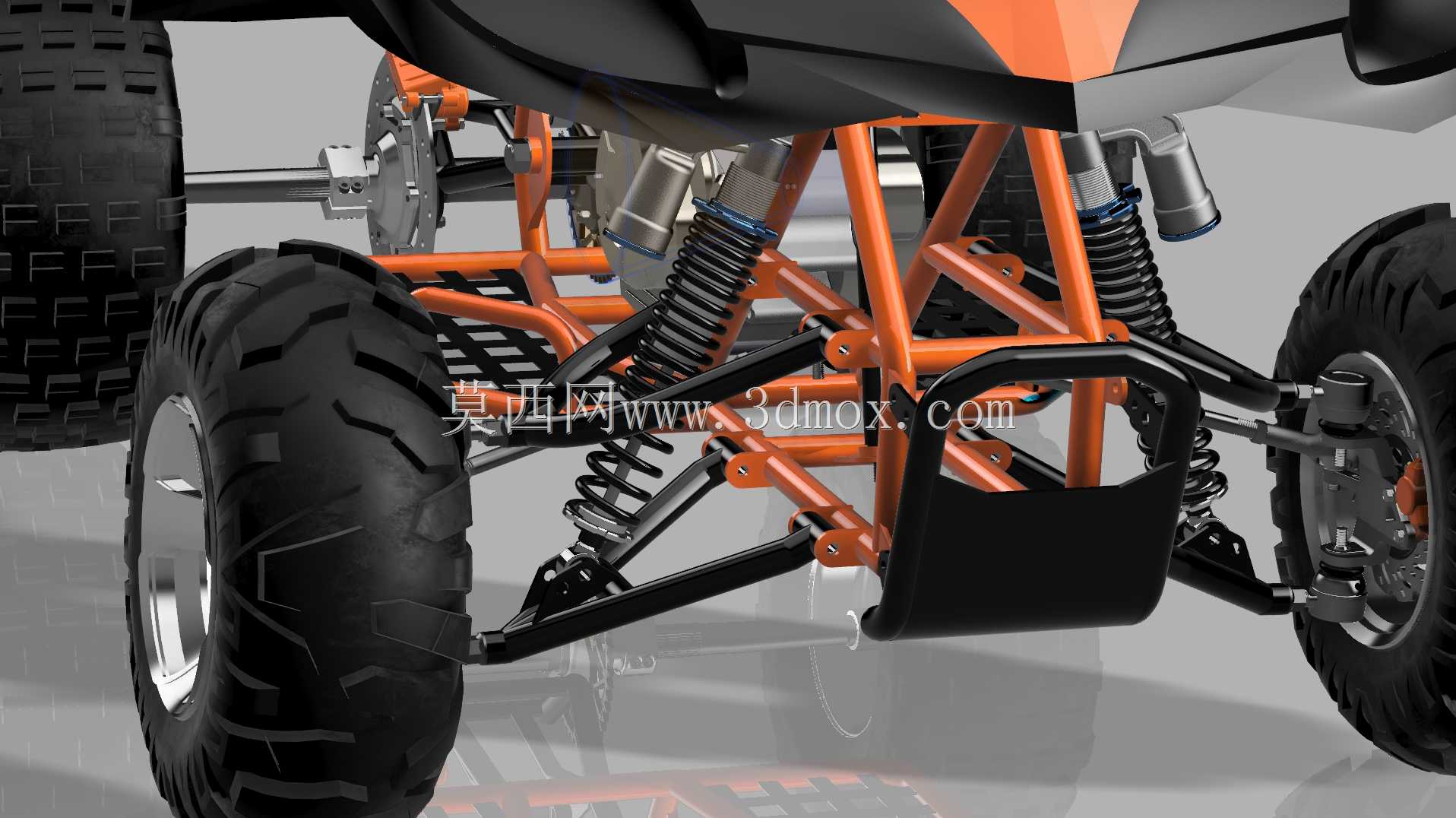

这套双叉臂结构主要应用于四轮全地形车的前轮悬挂系统，适配非铺装路面、山地越野、沙地穿行等复杂行驶场景，是全地形车承载车轮跳动、缓冲路面冲击的核心承载部件，直接决定车辆在恶劣路况下的行驶稳定性与操控极限。在实际使用场景中，全地形车常需跨越沟壑、碾压碎石、攀爬陡坡，车轮会受到来自各个方向的交变冲击，这套双叉臂结构通过上下两根叉形摆臂的配合，能够在车轮上下跳动时精准约束车轮的定位参数变化，避免轮距、前束出现大幅偏移，既可以保证轮胎与地面的有效接触面积，提升抓地力，也能减少转向过程中的侧倾幅度，降低越野行驶时的失控风险。从功能特性来看，该结构采用上下不等长叉臂布局，上摆臂长度略短于下摆臂，当车轮受冲击向上跳动时，能够自动让车轮产生小幅的负外倾变化，抵消车身侧倾带来的轮胎接地角度偏移，让胎面始终贴合起伏的路面；摆臂连接点全部采用衬套铰接设计，可过滤路面传递的细碎振动，同时配合螺旋弹簧与减震器的安装位，能够将垂直方向的冲击载荷均匀分散到车架的多个连接点，避免局部应力集中导致的结构开裂。设计过程中，首先围绕全地形车的轮距参数、转向行程、减震器压缩行程确定摆臂的铰接点位置，通过运动学仿真反复校核车轮跳动全过程的参数变化，确保最大跳动行程下不会与车架、轮辋、转向拉杆发生运动干涉；摆臂主体采用钢管焊接结构，在保证结构强度的同时尽可能降低簧下质量，提升悬挂的响应速度，U形的下摆臂结构预留了足够的刹车卡钳、传动轴安装空间，适配碟刹系统与四驱传动结构的布置需求。安装边界方面，摆臂内侧的四个铰接点分别对应车架上的预装支座，安装孔位同轴度公差控制在0.1mm以内，可直接匹配常规全地形车的车架安装位，外侧的转向节连接位适配通用的轮毂轴承单元，减震器下安装点预留了标准螺栓连接孔，可适配不同行程的越野减震器，整体结构无需额外修改即可直接用于150cc到400cc排量级的四轮全地形车改装或量产装配，能够满足越野场景下高强度、高可靠性的使用要求。
