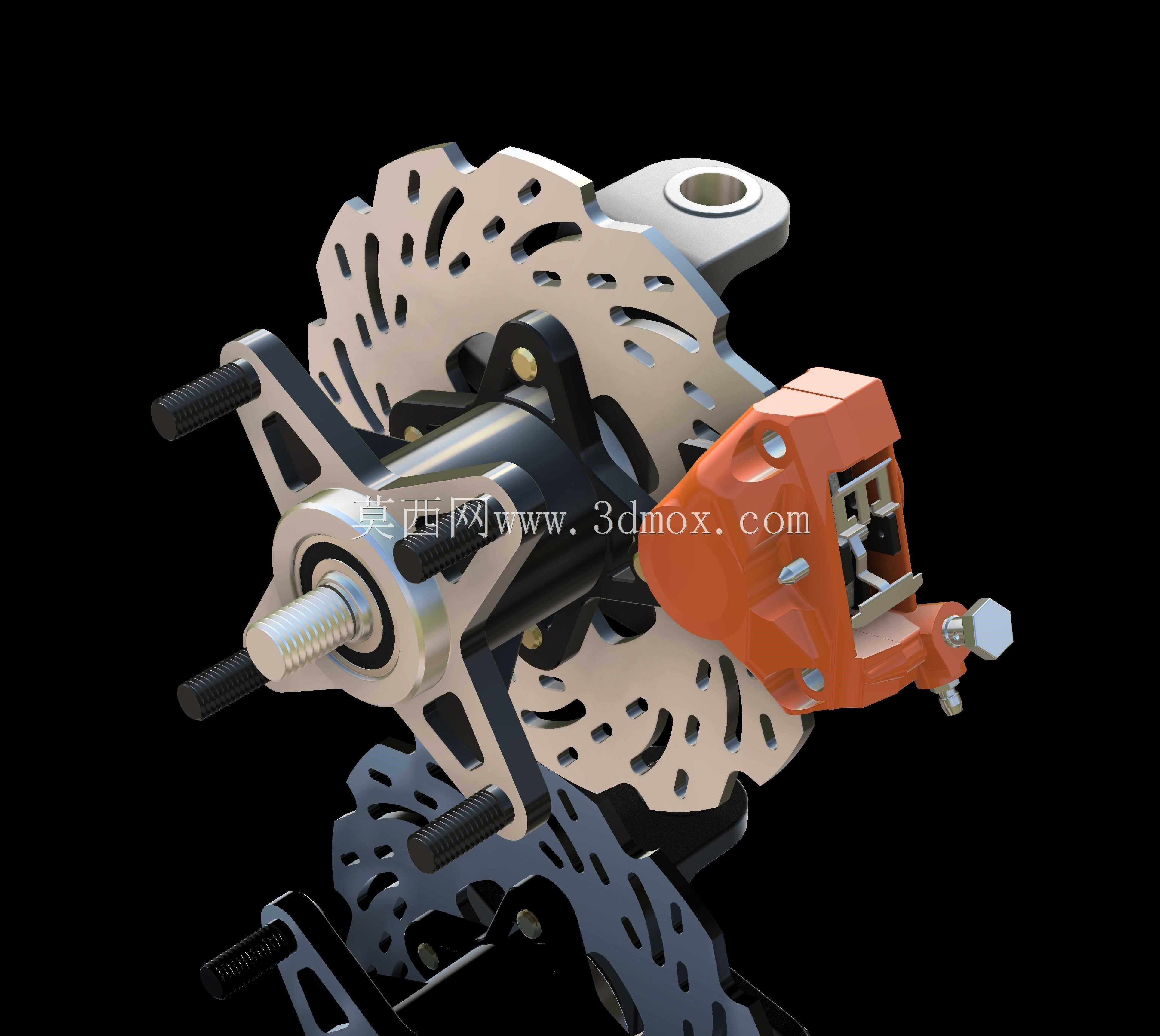

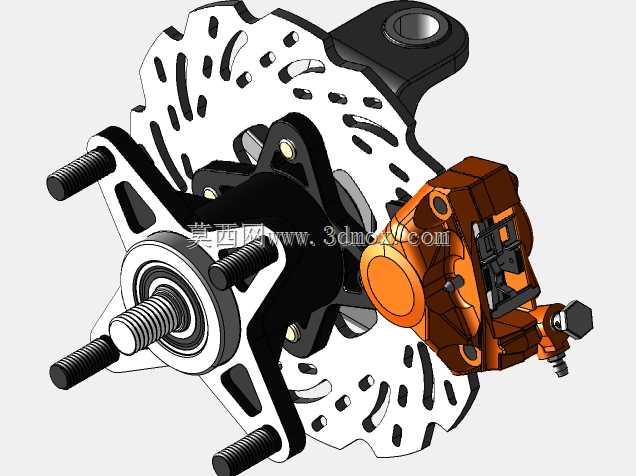

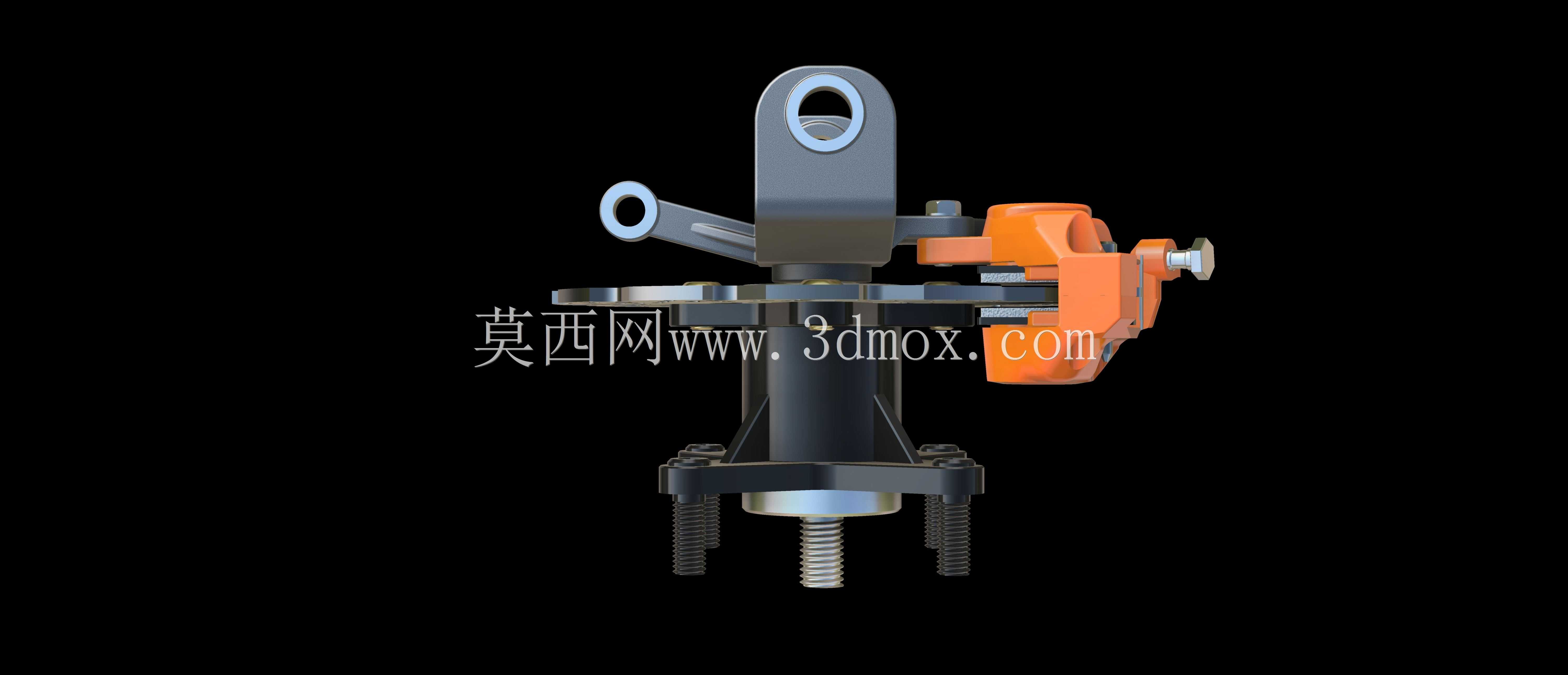

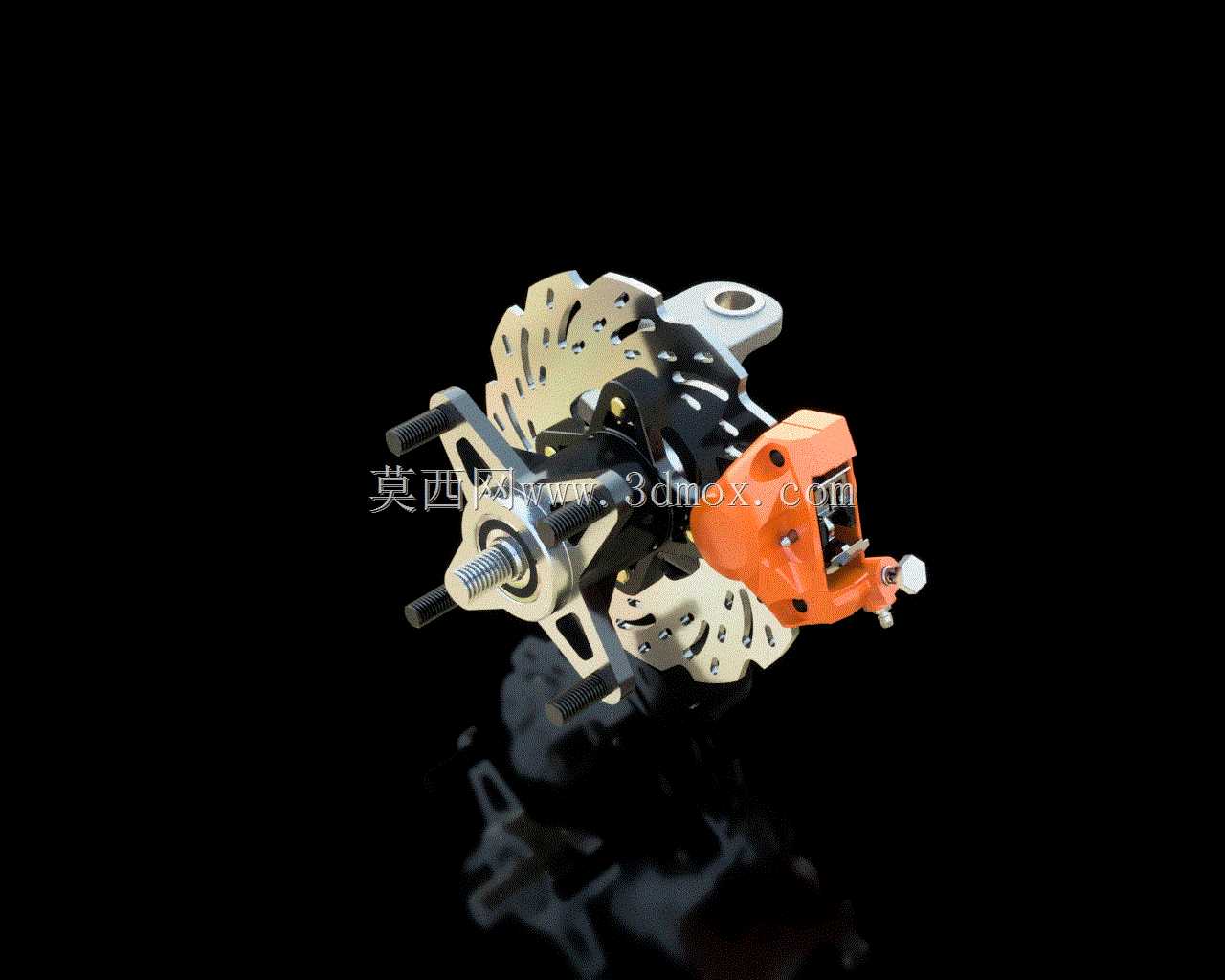

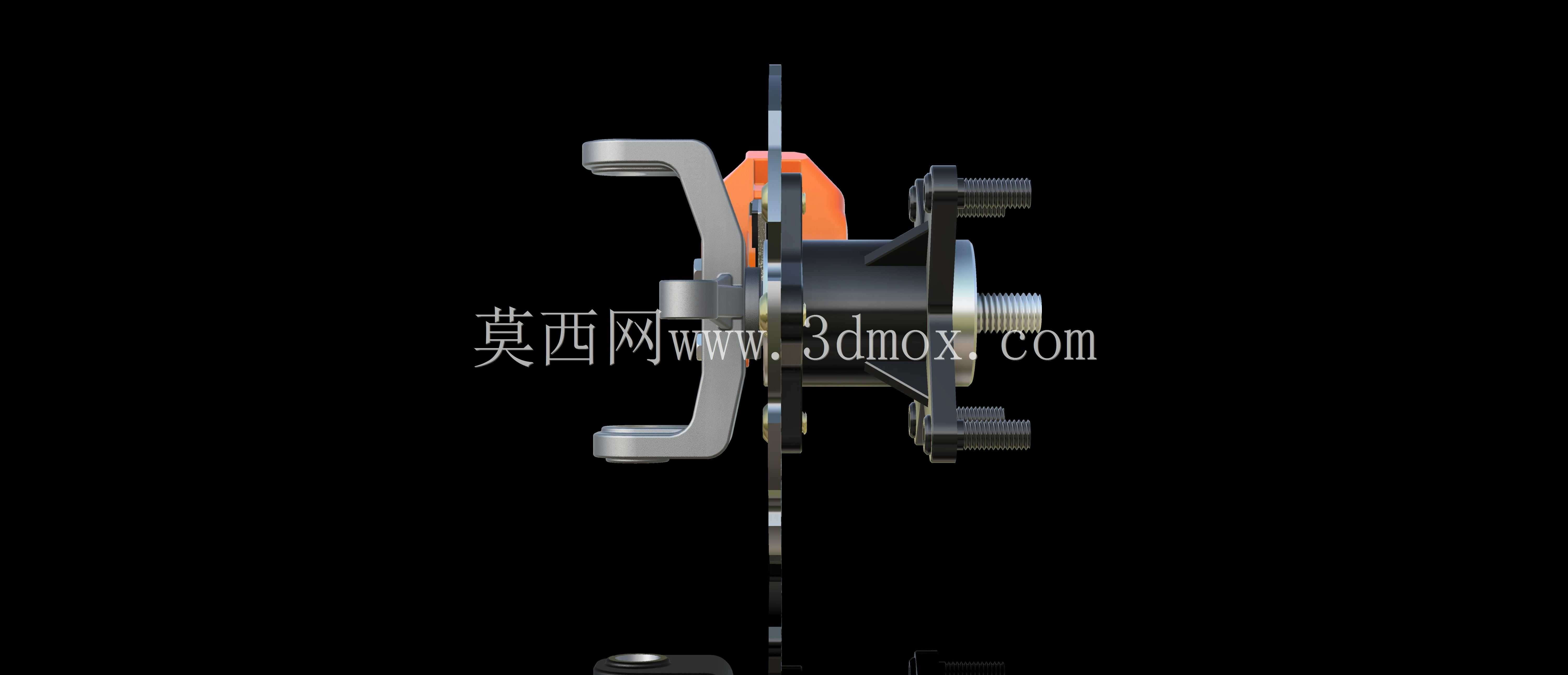

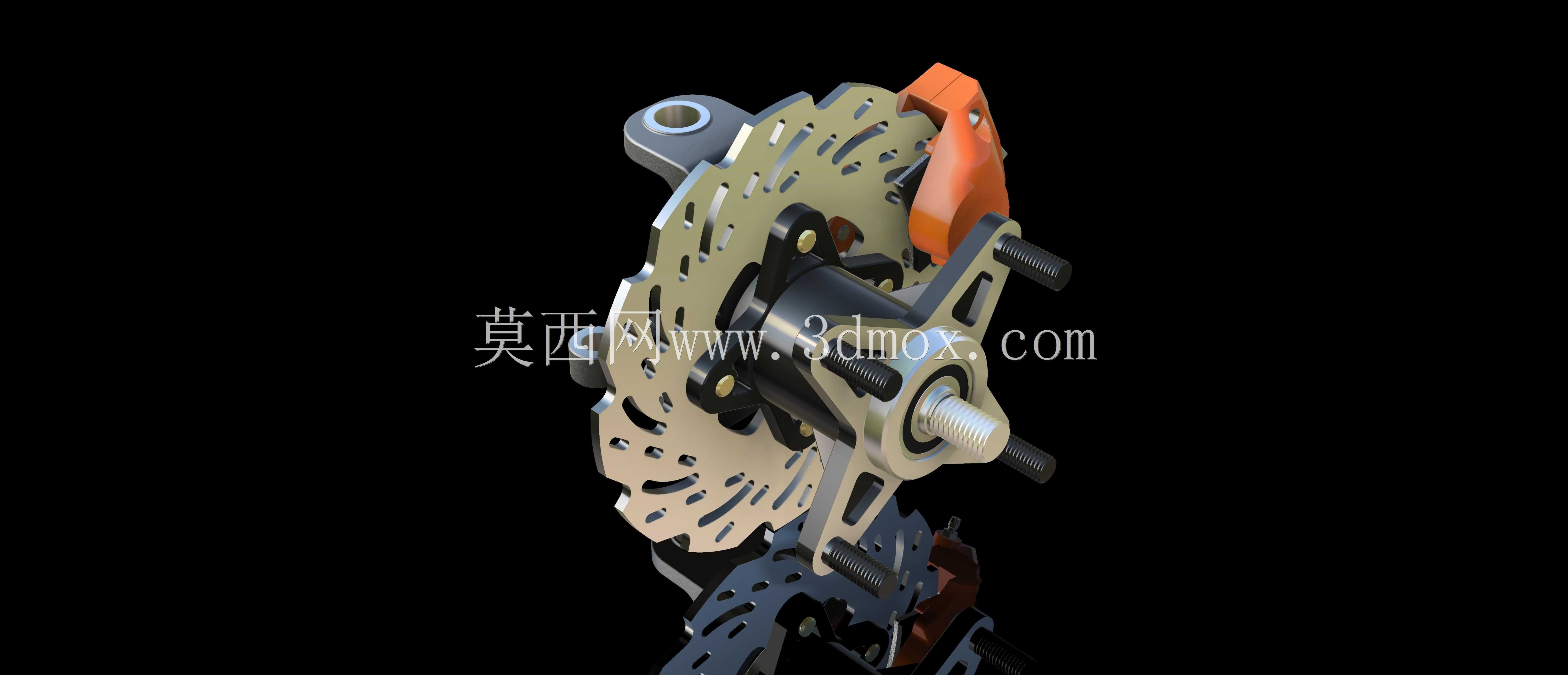

ATV前轴转向节带制动卡钳总成结构

这套转向节总成适配250CC排量级四驱全地形车的前桥安装位，核心作用是承接前悬架摆臂、转向拉杆与前轮轮毂的连接，同时集成盘式制动安装基座，承担转向传力、制动载荷承载的双重功能。从安装边界来看，该总成匹配44英寸轴距的ATV车架布局，转向节本体的主销孔位、摆臂连接耳座位置均对应同级别车型的悬架硬点参数，安装时无需额外改动车架或悬架摆臂的安装点位，可直接适配对应规格的前桥装配需求。

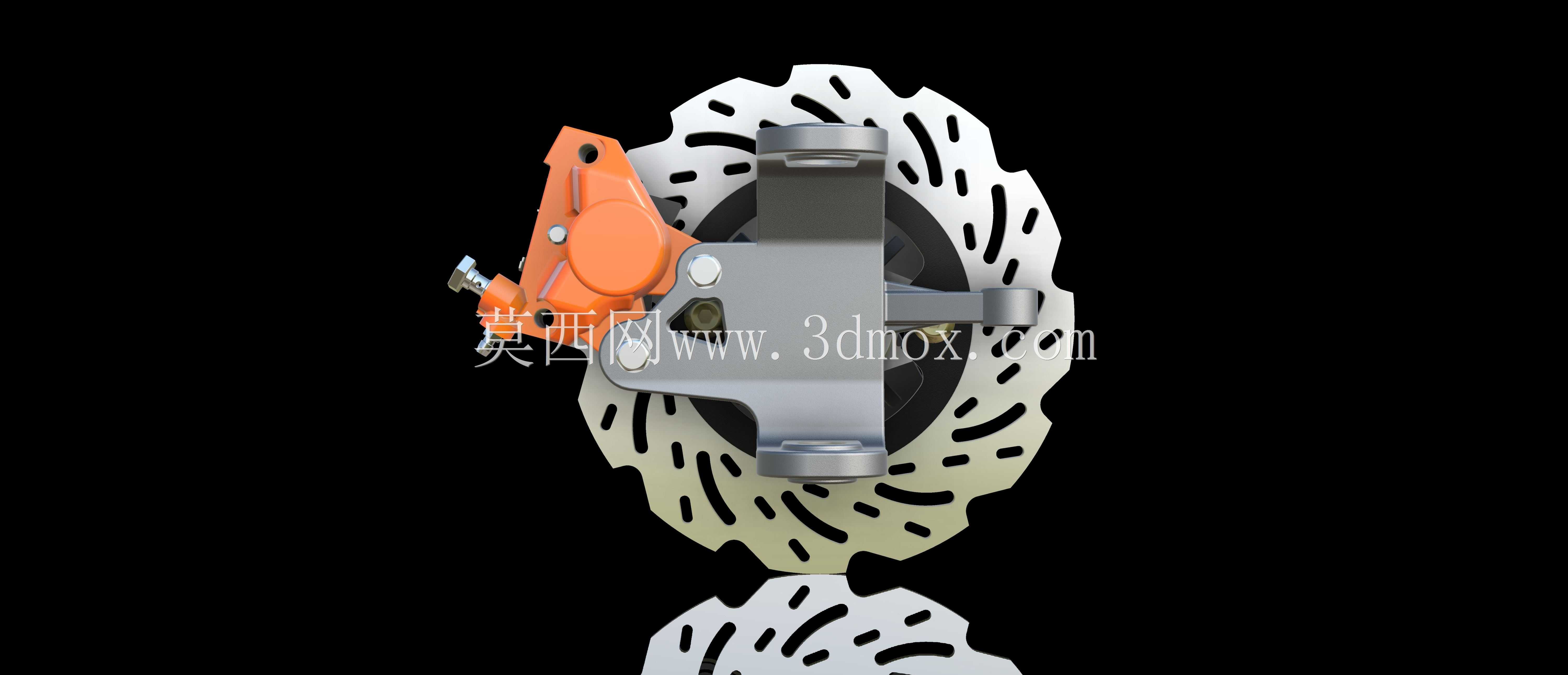

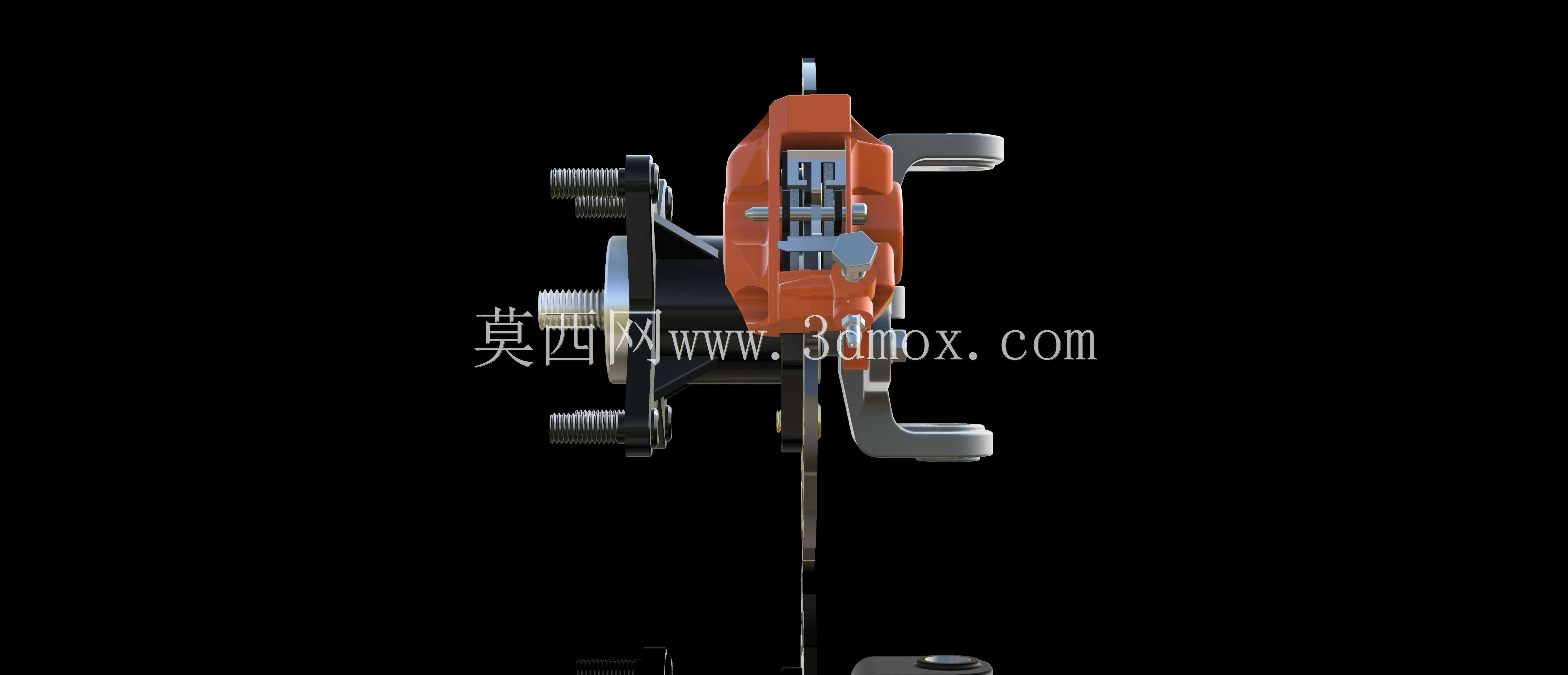

制动部分采用168mm直径的通风制动盘搭配双活塞卡钳，卡钳安装座与转向节采用一体化铸造成型后机加工的结构，相比分体式安装座能减少制动时的连接形变，提升制动踏板的脚感一致性，双活塞的布局可以让制动片两侧受力更均匀，减少偏磨现象，适配非铺装路面频繁制动的使用场景。转向节的转向臂长度经过匹配计算，对应转向拉杆的行程范围，可保证左右转向时的转角差符合阿克曼几何特性，减少全地形车在砂石、泥泞路面转向时的轮胎侧滑磨损。

轮毂安装位的螺栓孔分布对应常规ATV前轮轮毂的孔距参数，可直接适配同规格的铝合金或钢制轮毂，轴承安装位的孔径尺寸匹配对应载荷等级的圆锥滚子轴承，能够承受越野场景下的垂直冲击、纵向制动力与侧向转向力的复合载荷。设计过程中针对转向节的应力集中区域做了圆角过渡处理，卡钳安装座的筋位布局也经过载荷校核，避免在大冲击载荷下出现断裂失效，制动盘的通风槽结构可以在连续制动时快速带走热量，降低热衰减带来的制动性能下降问题。

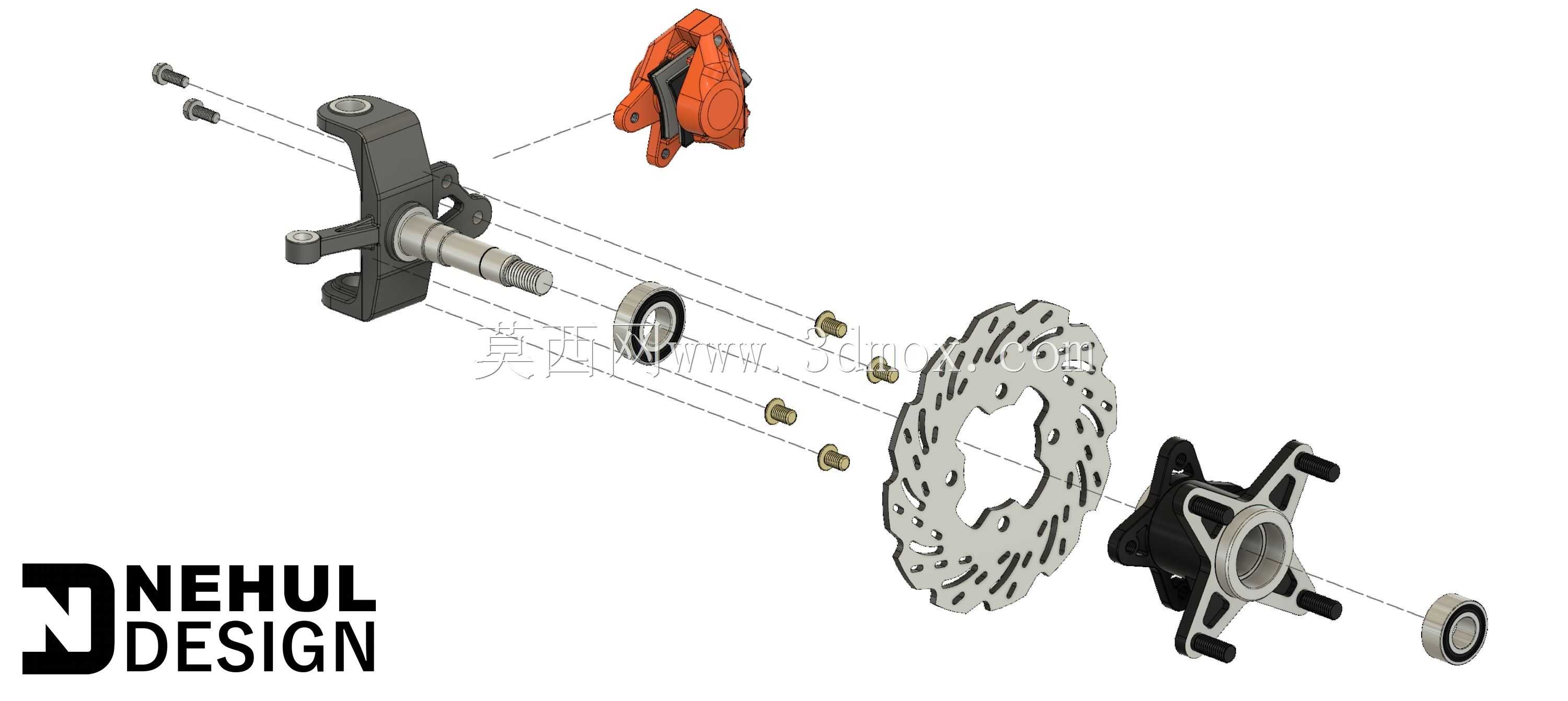

在实际装配场景中，该总成可作为前桥维修替换件，也可用于自制全地形车、小型四驱越野车辆的前桥搭建，各连接部位的尺寸公差均按照量产车的装配要求设定，装配时只需按照对应扭矩要求紧固各连接螺栓，做好轴承的润滑密封即可投入使用，转向限位凸台的位置也对应车架的限位块设置，可避免转向角度过大导致的球笼护套拉扯、轮胎与翼子板干涉等问题。
