四轮摩托车转向轴轮毂转向节结构

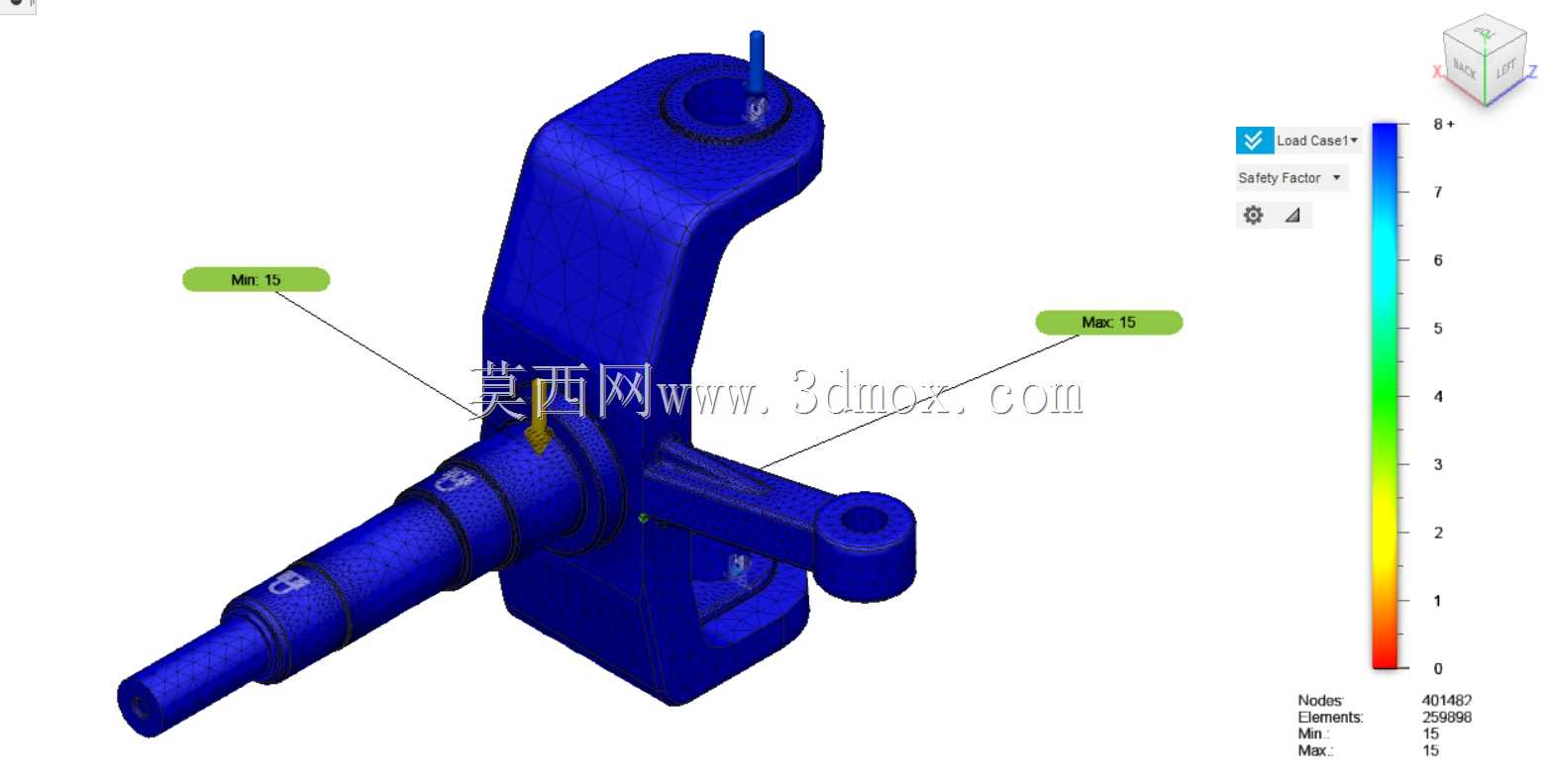

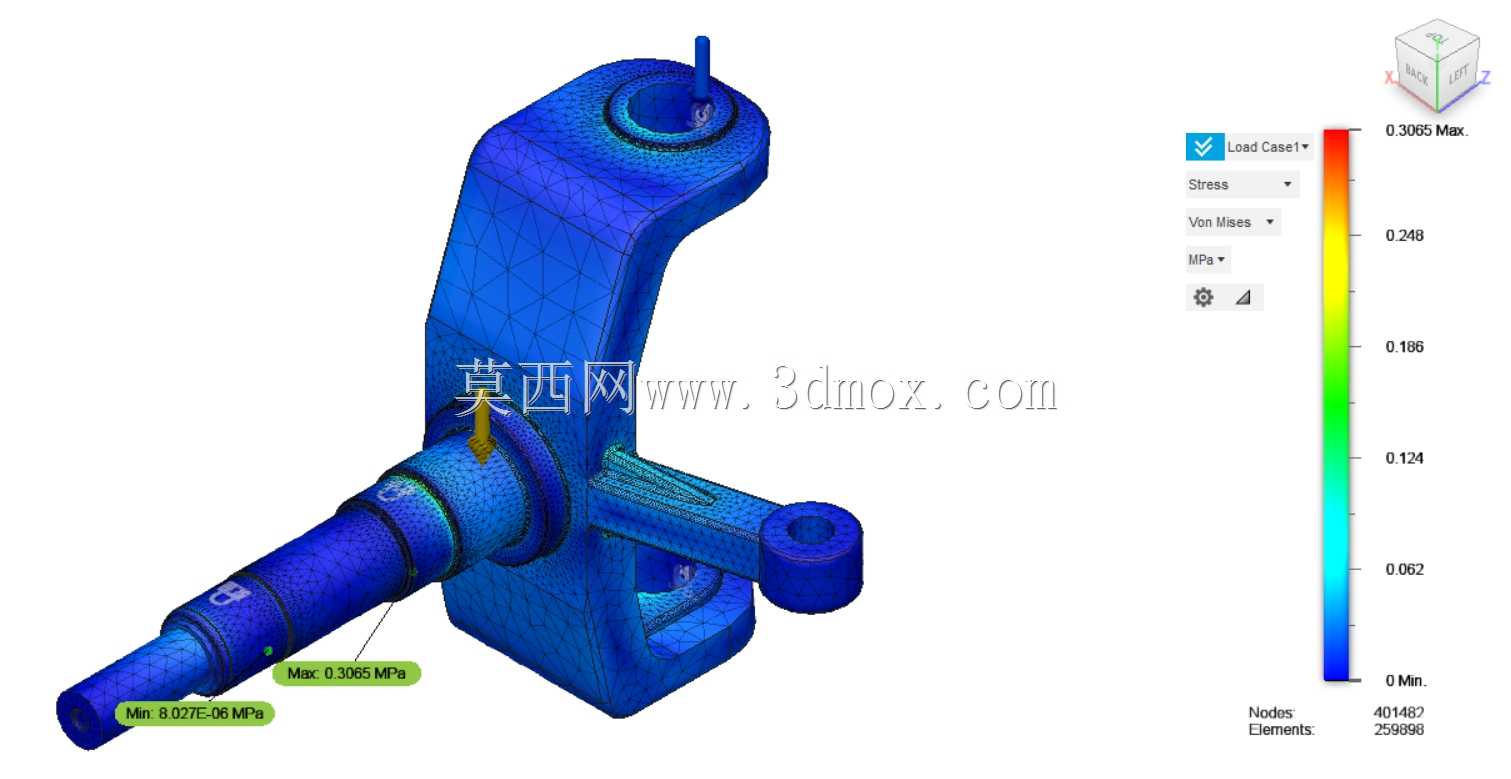

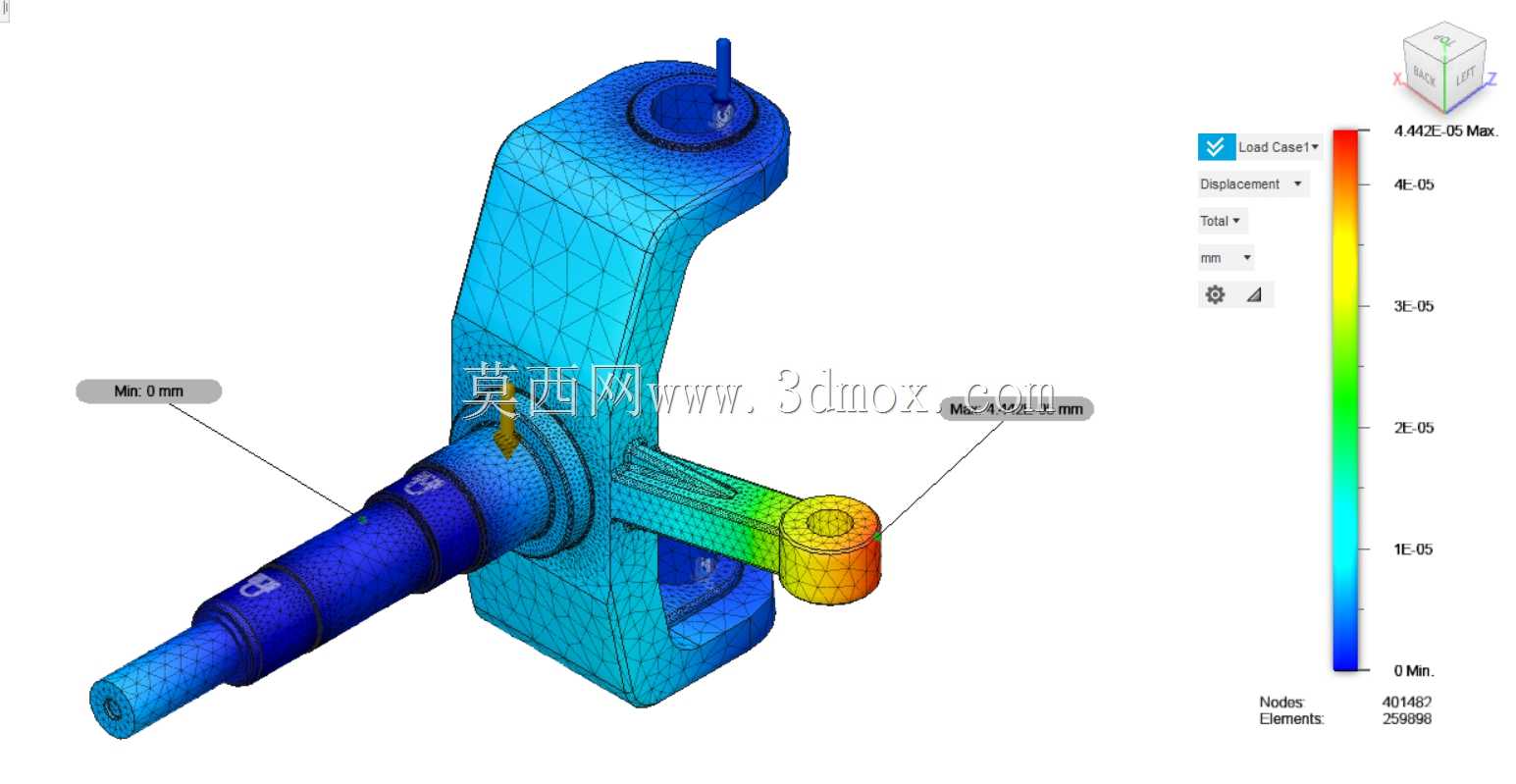

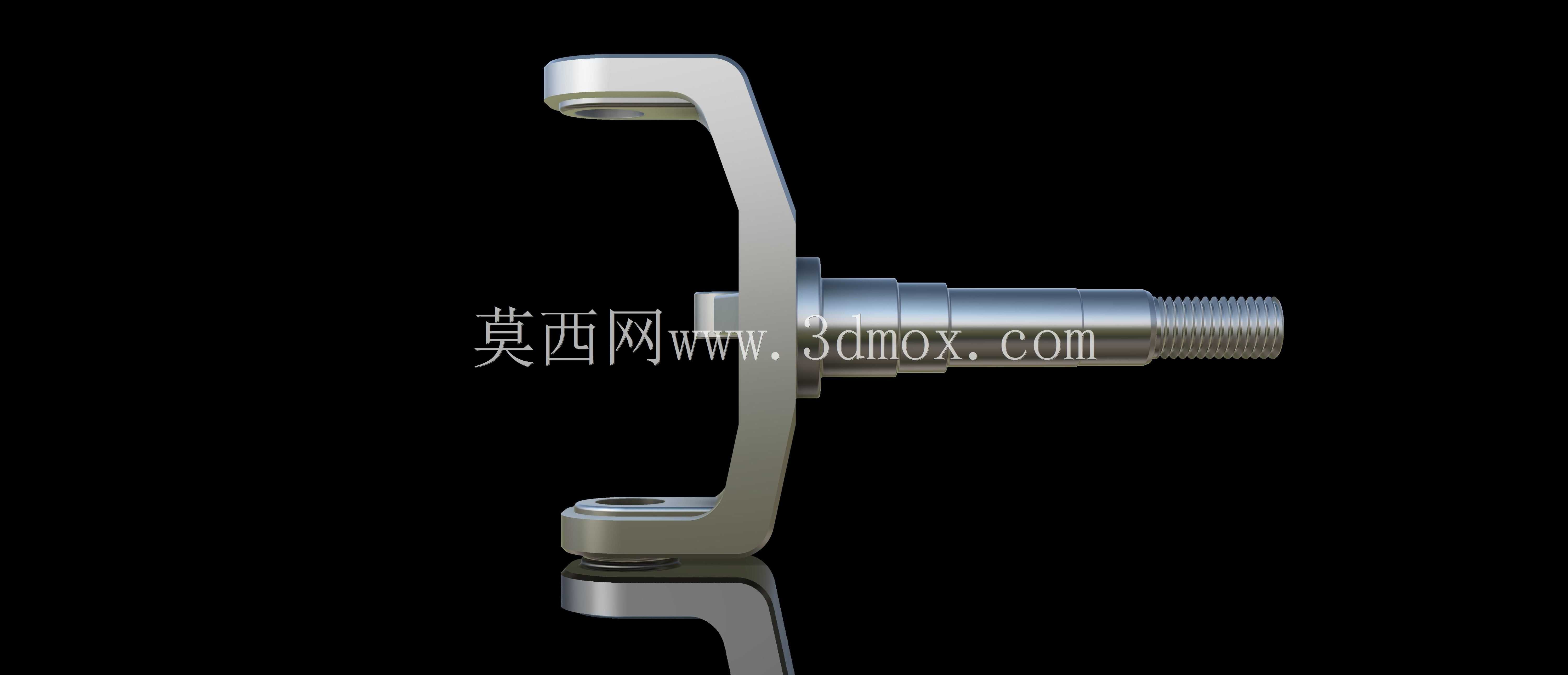

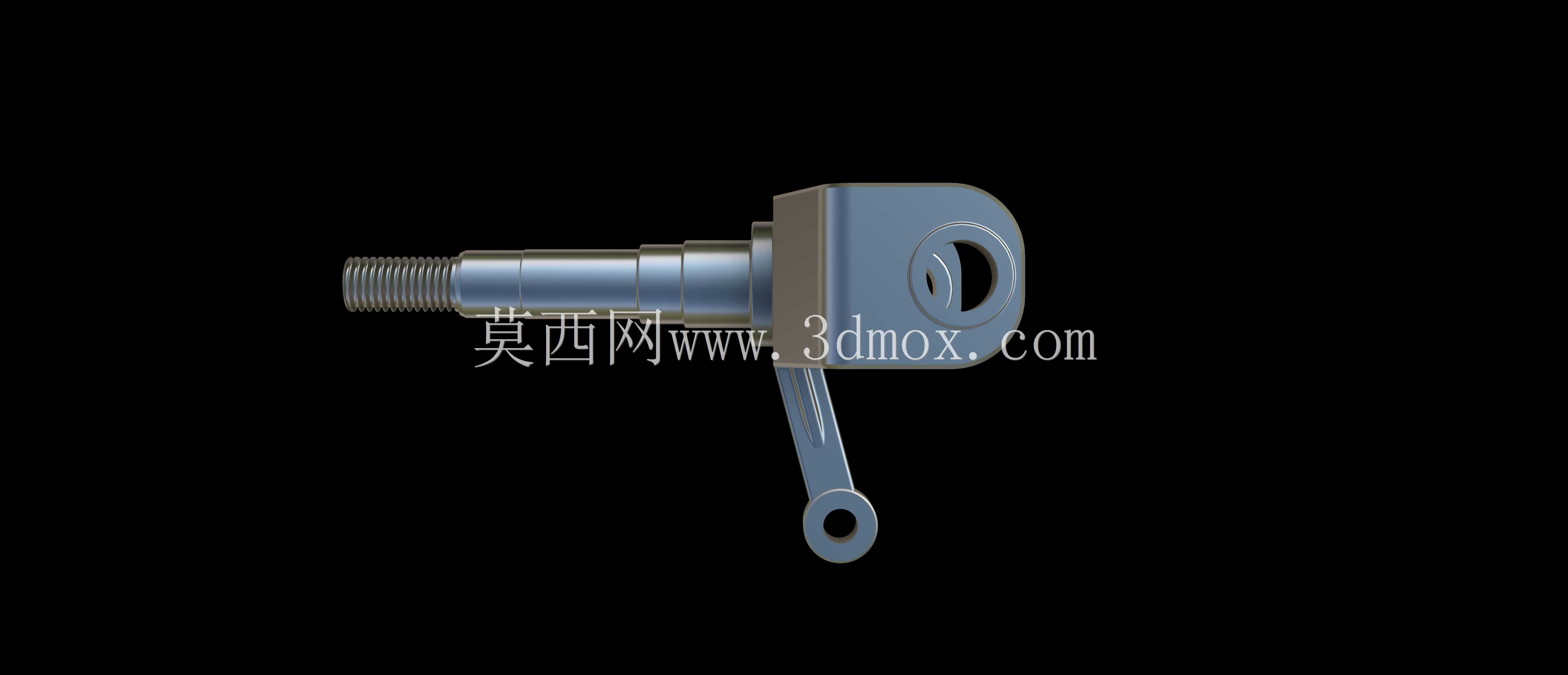

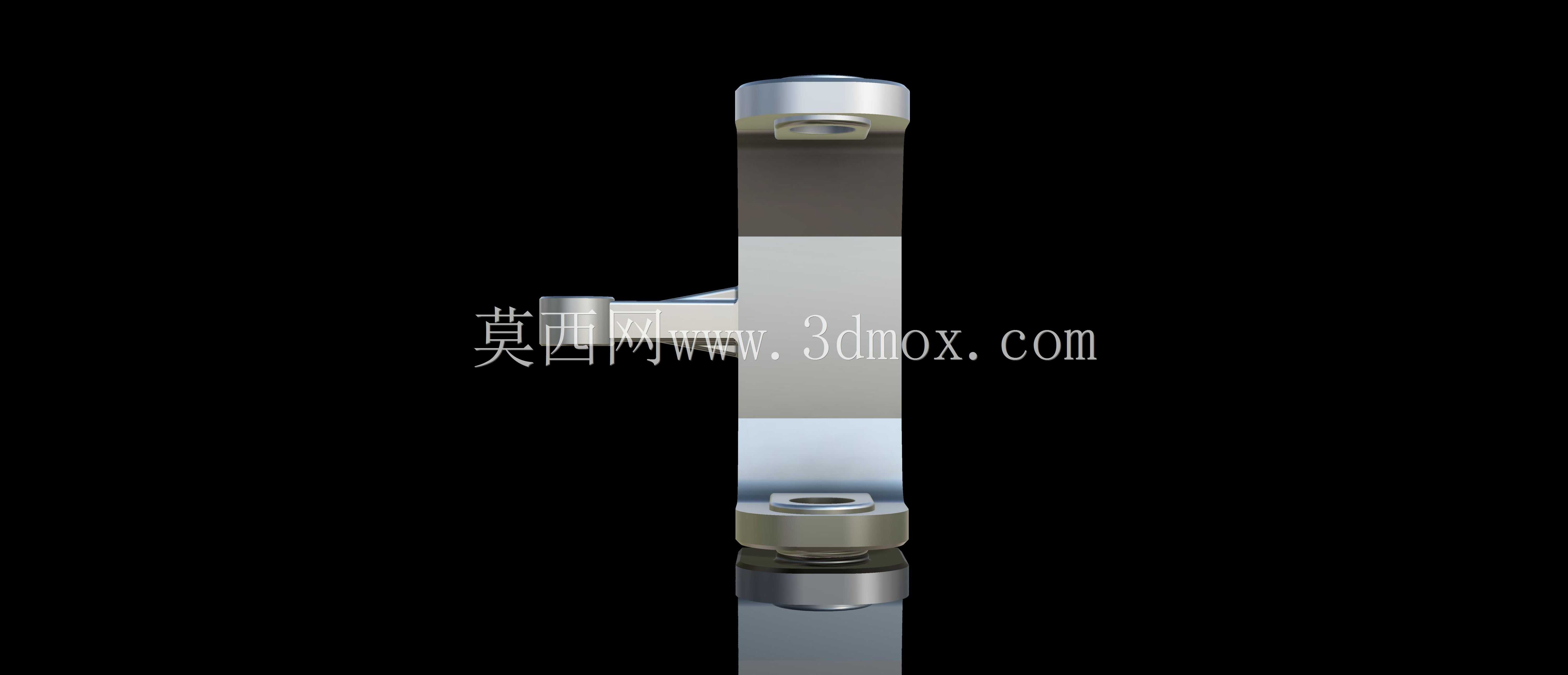

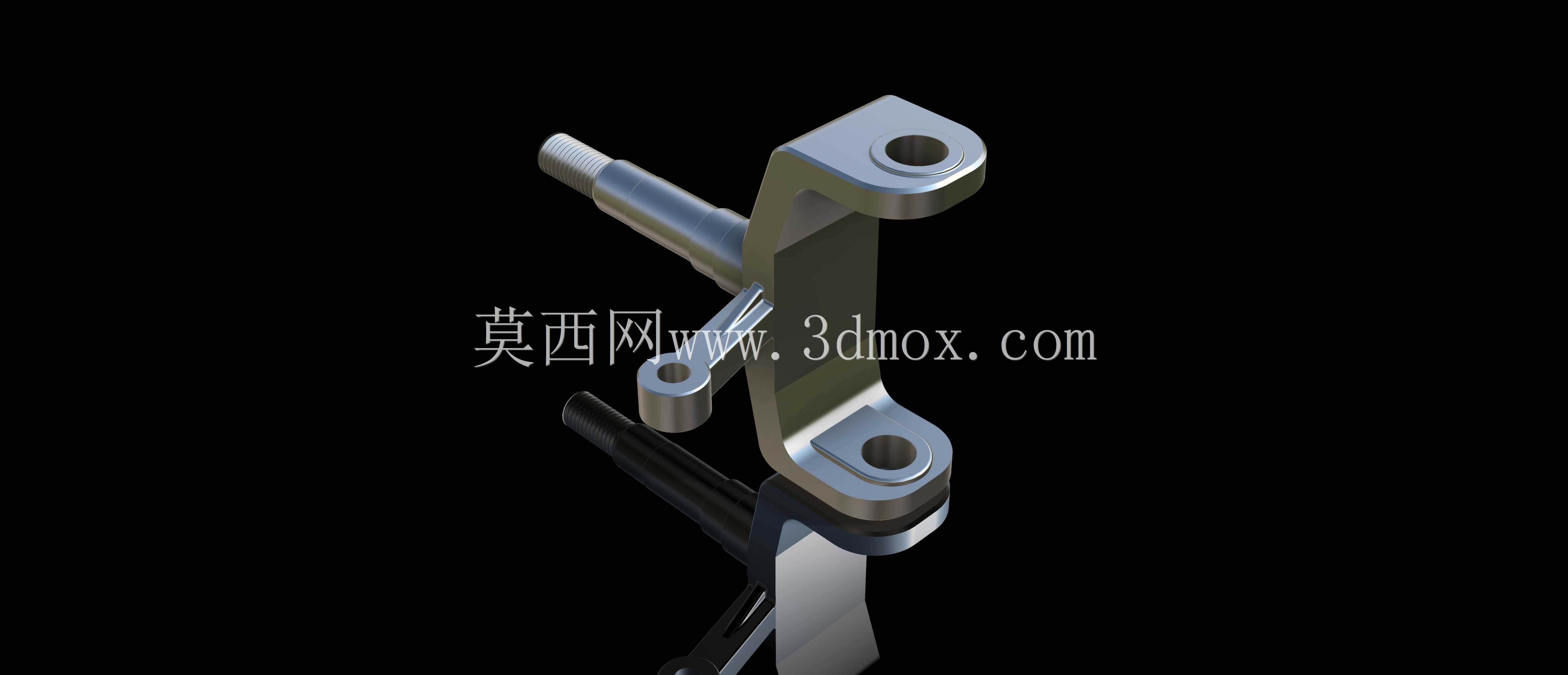

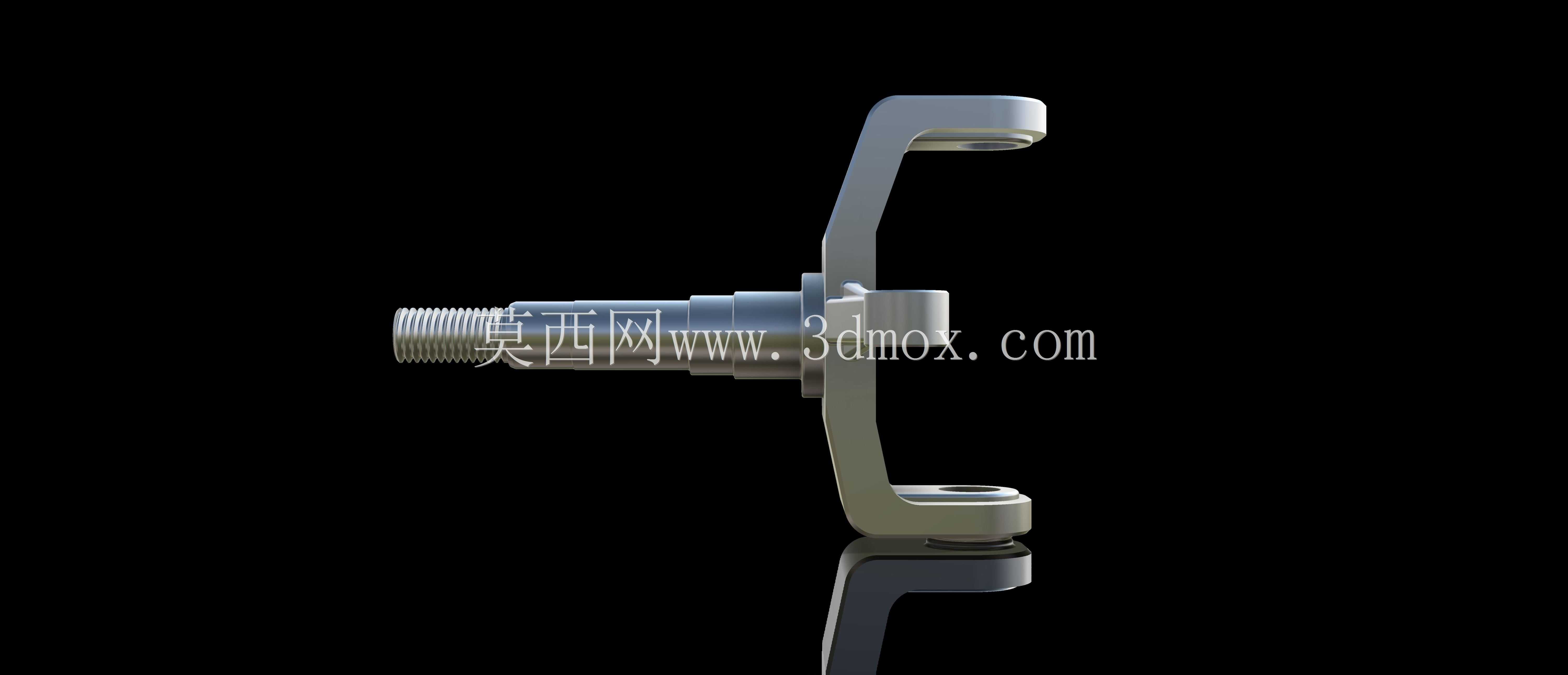

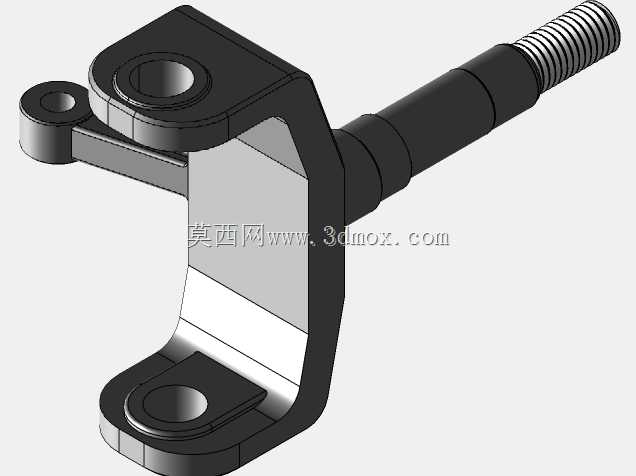

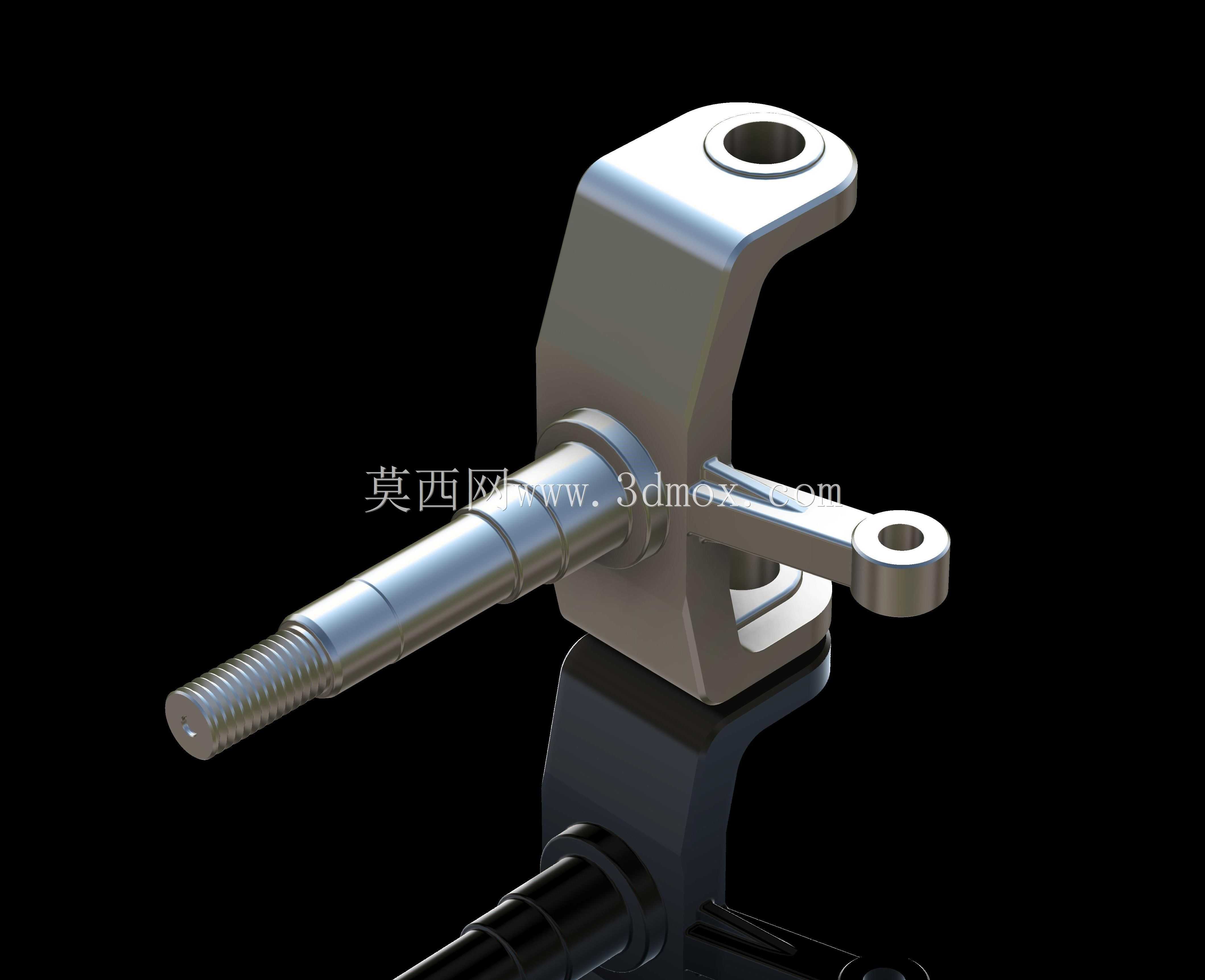

该转向节作为四轮摩托车行走转向系统的核心承载传力部件，直接决定前轮的转向动作执行精度与行驶承载稳定性，在非道路四轮摩托、全地形车的前桥总成中承担连接轮毂、转向拉杆、前悬架摆臂的多重衔接作用，日常行驶中需同时传递车轮受到的路面冲击载荷、转向拉杆的推拉作用力以及制动时的反向力矩，对结构强度与安装配合精度有较高要求。设计阶段首先围绕安装边界做基准定位，上部叉型开口结构对应前悬架上摆臂的连接点位，预留的同轴销孔需保证与摆臂球销的配合公差控制在合理区间，避免行驶中出现松旷异响；横向伸出的锥形带孔凸台用于匹配转向拉杆球头，安装孔的轴线角度经过反复校核，保证转向过程中拉杆运动轨迹与悬架跳动行程无运动干涉，不会出现转向卡滞或回正不畅的问题。下部的阶梯轴结构直接适配轮毂轴承内圈，轴段的直径梯度按照轴承安装、油封定位、锁紧螺纹的功能顺序排布，螺纹段的长度预留足够的锁紧余量，轴肩位置的圆角处理严格对应应力集中系数要求，避免在频繁冲击载荷下出现轴根断裂的失效问题。整体结构采用锻钢材质的等强度设计思路，在转向受力的关键截面做加厚处理，非承载区域做合理的减重挖除，在保证整体抗扭、抗弯强度满足满载冲击工况要求的前提下，尽可能降低簧下质量，提升四轮摩托车行驶过程中的悬架响应速度。安装边界方面，上部销孔与下部轴段的同轴度、转向拉杆凸台的空间角度是建模与实物加工的核心管控尺寸，所有配合面的粗糙度要求需满足轴承、球销的装配标准，油封安装位的直径公差需保证油封密封性能，避免泥水进入轴承腔造成润滑失效。实际装车场景中，该部件可适配10-12寸规格的越野轮毂，兼容盘式制动结构的安装点位，转向行程范围内与前减震、挡泥板、制动卡钳均预留足够安全间隙，能够覆盖非道路铺装路面的颠簸、转向、制动等全工况受力需求，建模过程中所有装配点位均按照通用全地形车的互换性标准设计，可直接适配多数同排量四轮摩托的前桥改装与替换需求。
