信号灯自动装配生产线设备结构

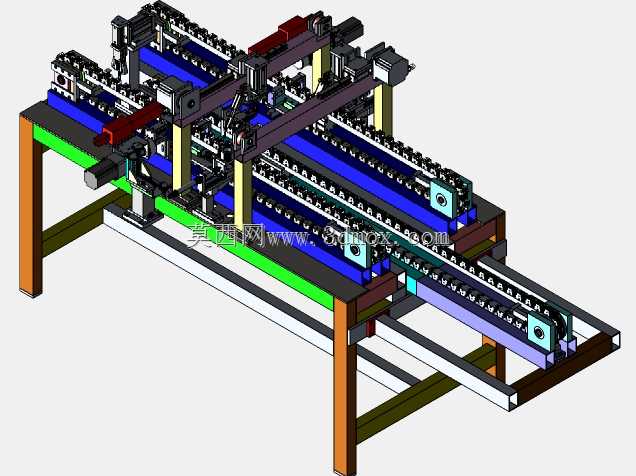

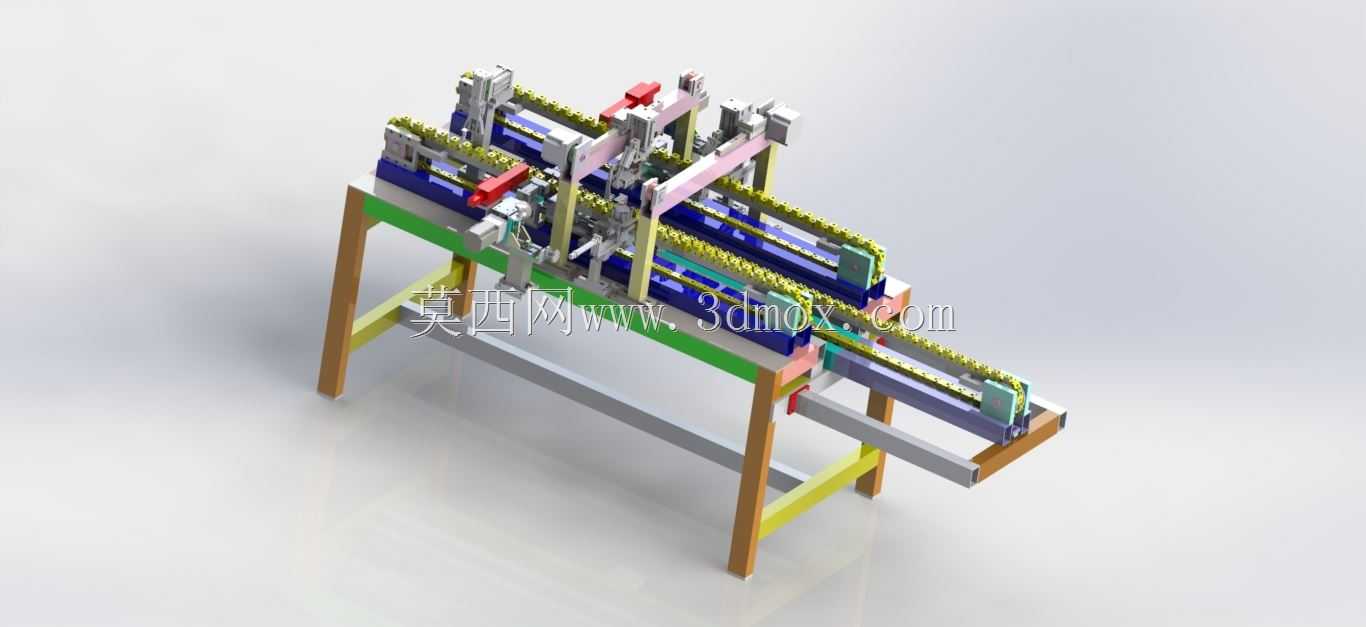

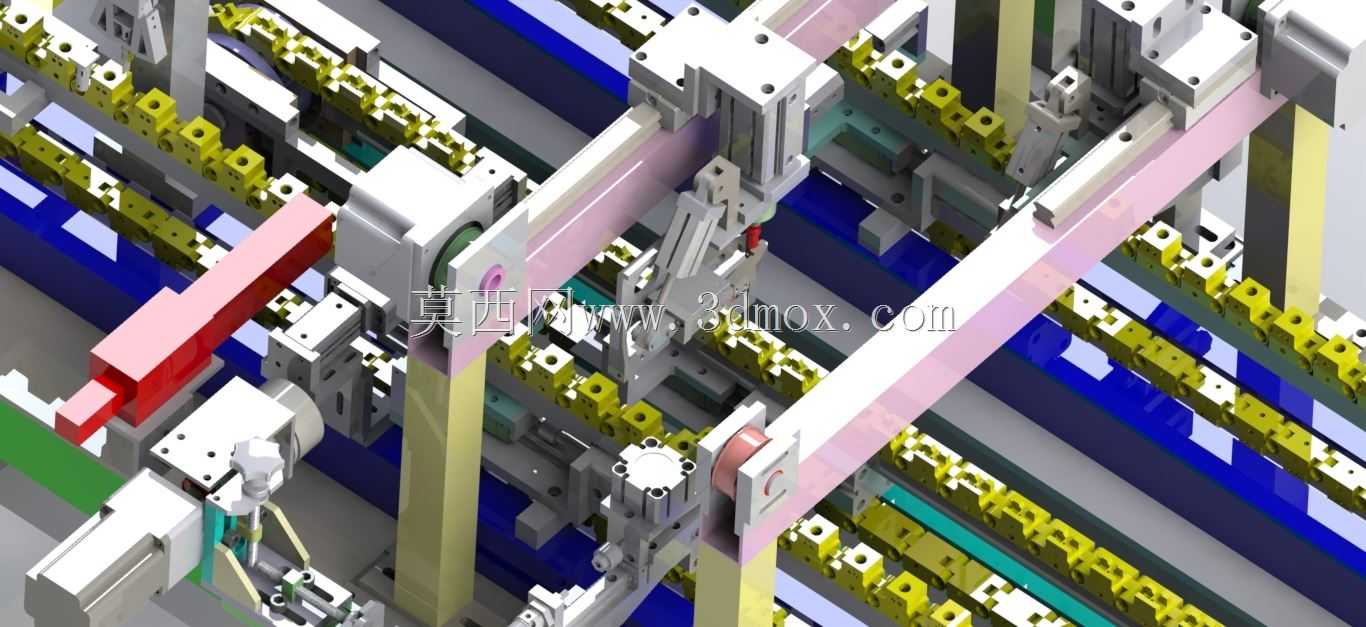

该套设备面向电子元器件制造领域的信号灯批量组装场景，主要应用于交通信号灯、设备指示信号灯等品类的多工序连续装配作业，可替代传统人工逐工位组装的生产模式，适配中小规格柱式、盘式信号灯的组装流程，能够完成灯座上料、触点压装、灯罩扣合、导通检测等多道装配工序的连贯作业，大幅降低人工操作的重复劳动强度，同时提升装配精度的一致性，减少人工装配带来的部件错位、压装力度不均等不良问题。设备整体采用环形线体搭配多工位作业模组的布局思路，核心输送段采用带定位治具的链条输送结构，治具可根据不同规格信号灯的底座外形做快速更换，线体两侧对称分布多组装配执行模组，每组模组对应一道装配工序，模组之间通过线体的节拍式输送实现工件流转，相邻工位的作业节拍经过匹配设计，不会出现工位等待或工件堆积的情况。夹取执行部件采用高精度直线导轨搭配气动夹爪的组合结构，可根据装配部件的材质更换夹爪端头，避免夹取过程中刮伤灯罩、灯壳等外观件，压装工位配备压力反馈组件，可实时监控压装力度，当压装力超出设定阈值时自动触发停机保护，避免压裂灯座或损坏内部电子元件。设备的安装边界充分考虑车间常规布局需求，整体线体高度适配人工补料的操作高度，线体侧边预留足够的维护空间，各功能模组采用模块化安装设计，当需要更换生产品类时，仅需更换对应治具与夹爪端头，调整对应工位的行程参数即可快速完成换型，无需对整体线体做大规模拆解改动。线体的驱动部分布置于线体下方的护罩内部，既避免生产过程中碎屑、灰尘落入传动部件影响运行精度，也能减少车间人员误触传动结构的安全隐患，各工位的检测元件布置于作业端旁侧，可实时反馈工件是否到位、装配是否到位的信号，保障整线运行的稳定性。
