带法兰衬垫锯齿螺纹调节螺柱结构

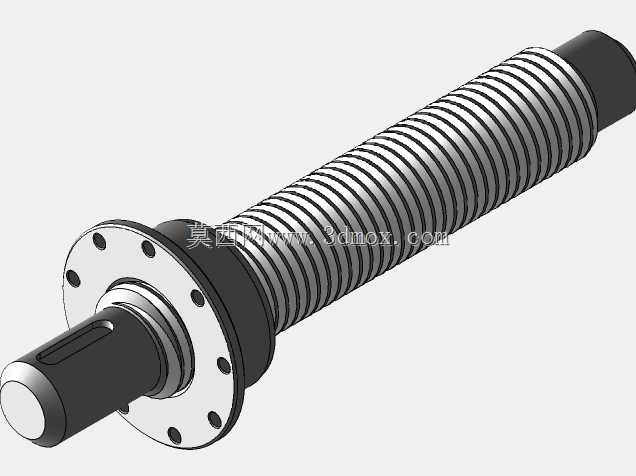

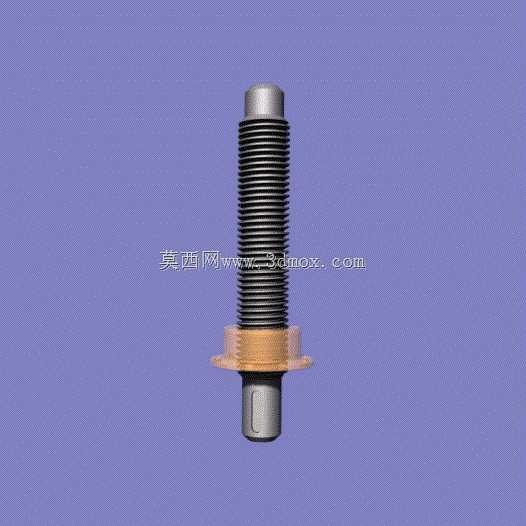

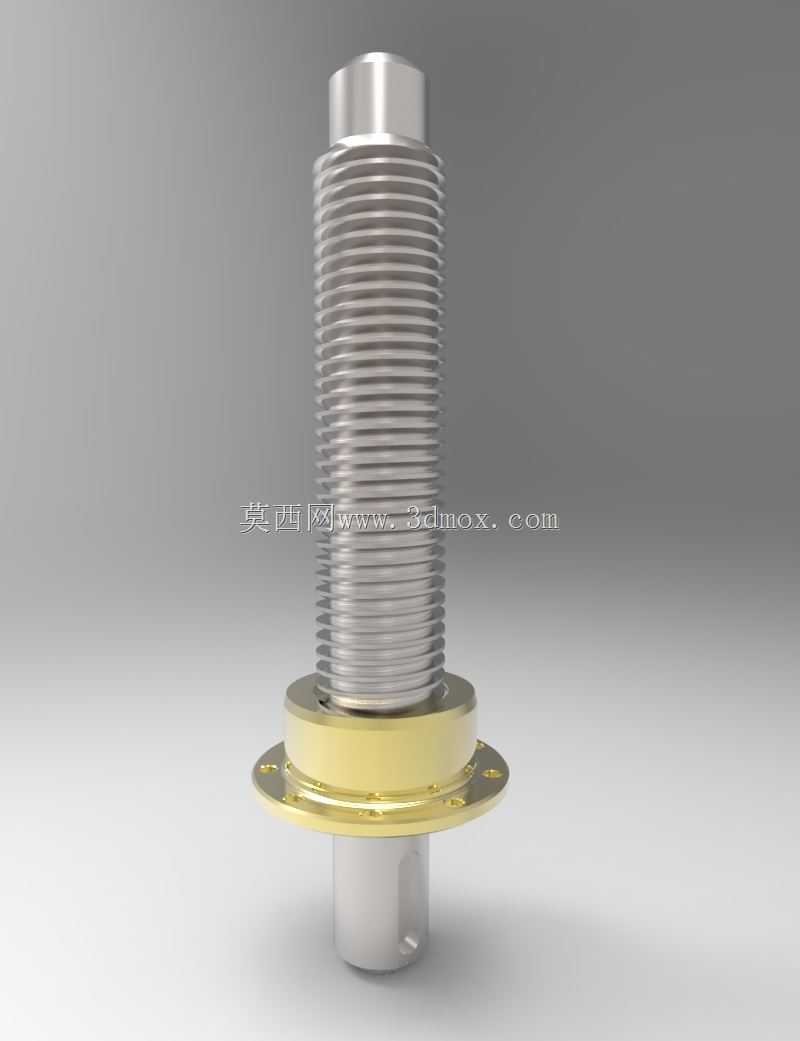

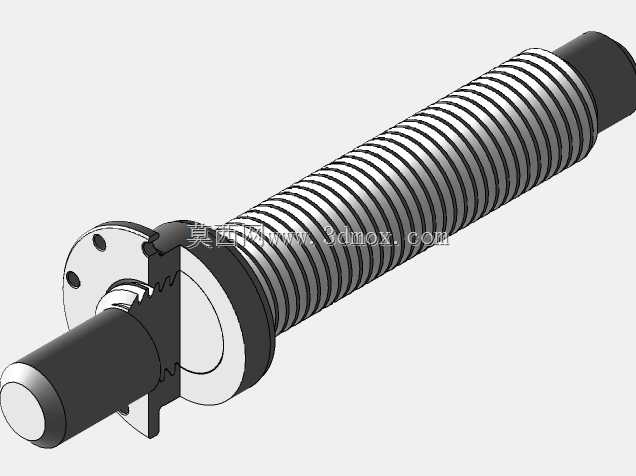

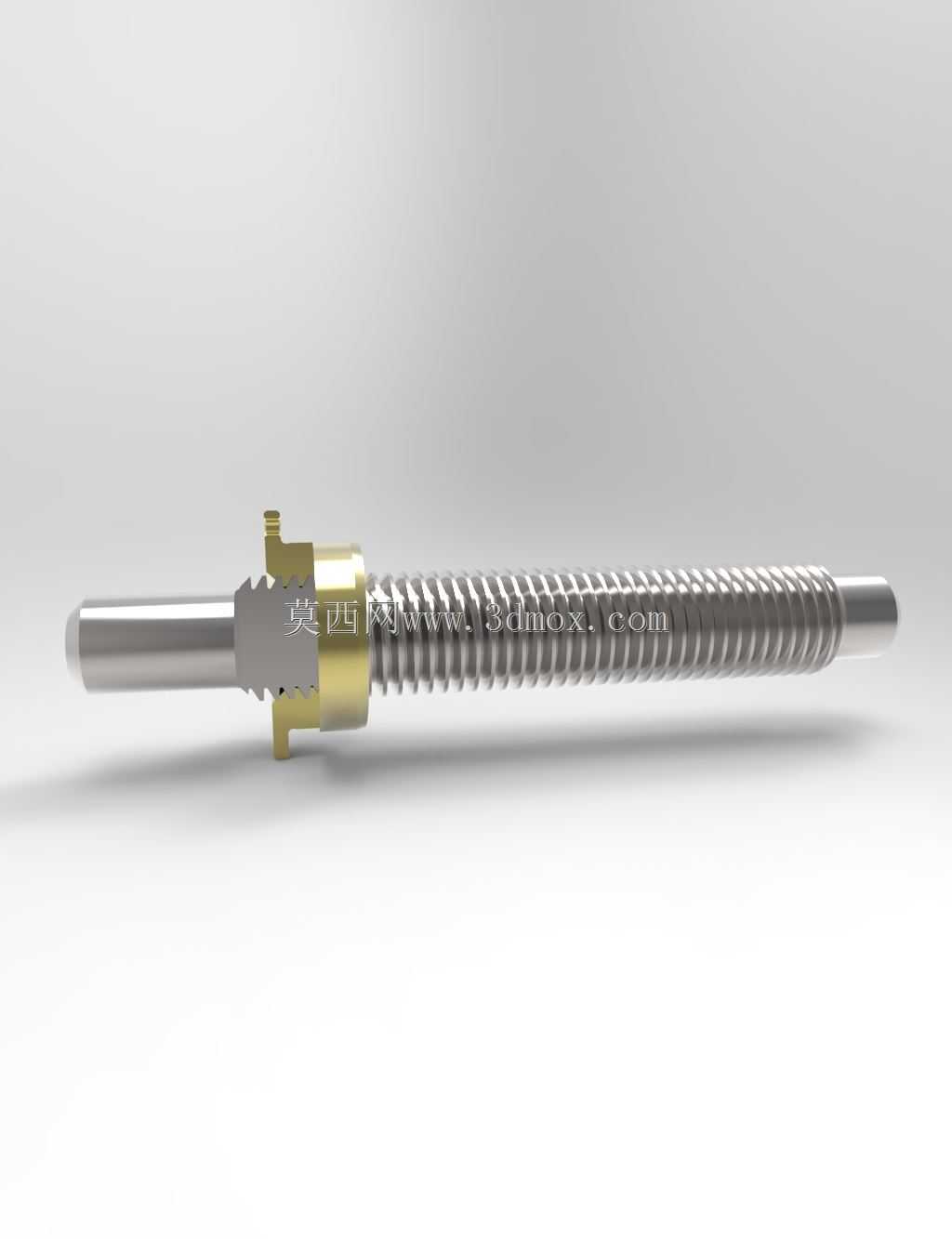

这款带法兰衬垫的锯齿螺纹螺柱，是重载机械连接场景中常用的紧固调节构件，广泛应用于重型锻压设备装夹定位、工程机械液压组件锁紧、轨道交通走行部部件预紧、大型风电塔筒内部构件固定等对单向承载能力有极高要求的工业场景，区别于普通三角螺纹紧固件，它的核心优势在于可承受极大的单向轴向载荷，同时具备微量调节功能，适配需要精准控制预紧力、且长期承受单向冲击力或静压力的连接位置。从实际使用功能来看，该螺柱依靠锯齿形螺纹的非对称牙型实现核心性能：承载侧牙型角为3度，可将轴向压力均匀分散到螺纹牙底，避免普通三角螺纹在重载下出现的牙型剪切变形问题，非承载侧30度的牙型角则能降低螺纹旋合时的摩擦阻力，方便安装时快速调整旋入长度，配合中部自带的法兰衬垫，无需额外加装平垫即可实现安装面的应力分散，避免螺柱锁紧时压伤被连接件表面，同时衬垫与螺柱杆身的小间隙配合，可补偿安装孔位的微小同轴度误差，降低现场安装的对位难度。设计过程中，首先围绕单向重载的核心需求确定螺纹参数，螺柱整体为等直径杆身结构，两端预留光轴段，一端用于安装时的工具夹持，另一端可作为定位导向段插入被连接件的定位孔，减少安装时的螺纹磕碰损伤；中部法兰衬垫的外径设计为螺纹大径的1.8倍，保证足够的承压面积，衬垫厚度根据额定载荷下的材料许用压应力计算确定，避免长期受压出现衬垫塑性变形导致预紧力衰减；螺纹段长度覆盖常用安装厚度的调节范围，牙顶做微小圆弧过渡处理，降低应力集中系数，提升螺柱的疲劳寿命，适配长期承受振动载荷的使用场景。从安装边界来看，螺柱光轴段与安装定位孔采用H8/h7间隙配合，安装时需保证被连接件的贴合面平面度不低于0.1mm，避免衬垫受压不均导致偏载；螺纹旋合长度不小于螺纹公称直径的1.5倍，保证足够的螺纹啮合强度，锁紧时的预紧力矩根据材料屈服强度的70%设定，既保证足够的锁紧力，又避免螺柱出现塑性拉长；法兰衬垫的安装面无需额外加工沉孔，直接贴合被连接件表面即可，整体安装空间仅需预留大于法兰外径3mm的操作空间，适配结构紧凑的重载设备内部安装位置，在长期使用过程中，锯齿螺纹的自锁性能可保证在振动工况下不会出现松脱，相比普通螺纹配合防松垫圈的方案，结构更简洁，可靠性更高，维护时仅需定期检查预紧力即可，无需频繁更换防松配件。
