可移动小型皮带式物料输送设备结构

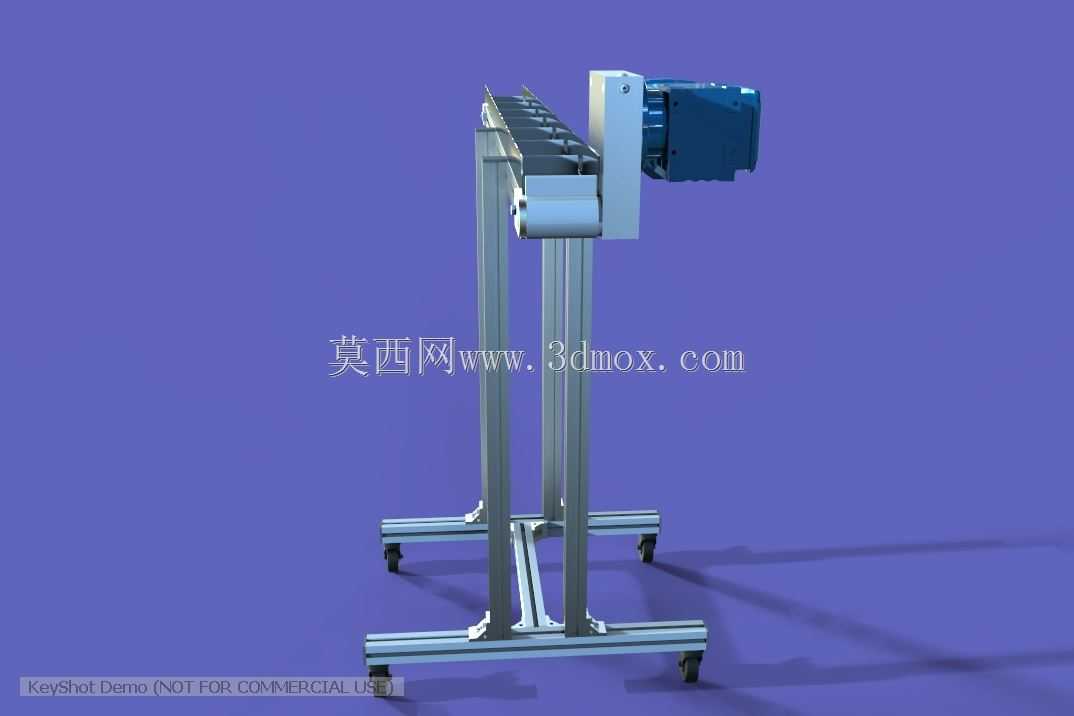

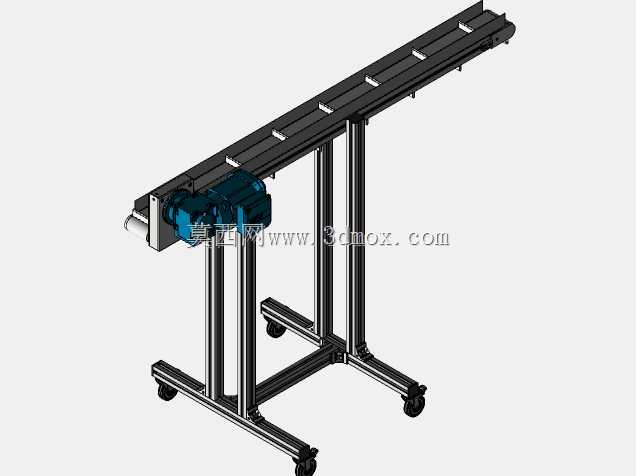

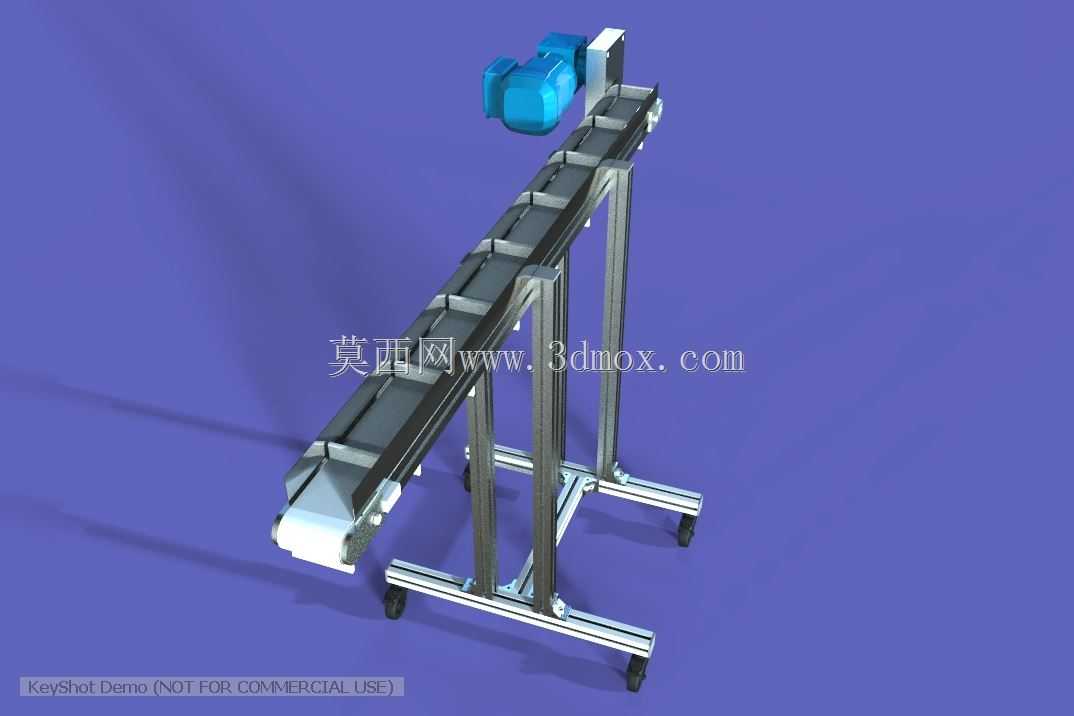

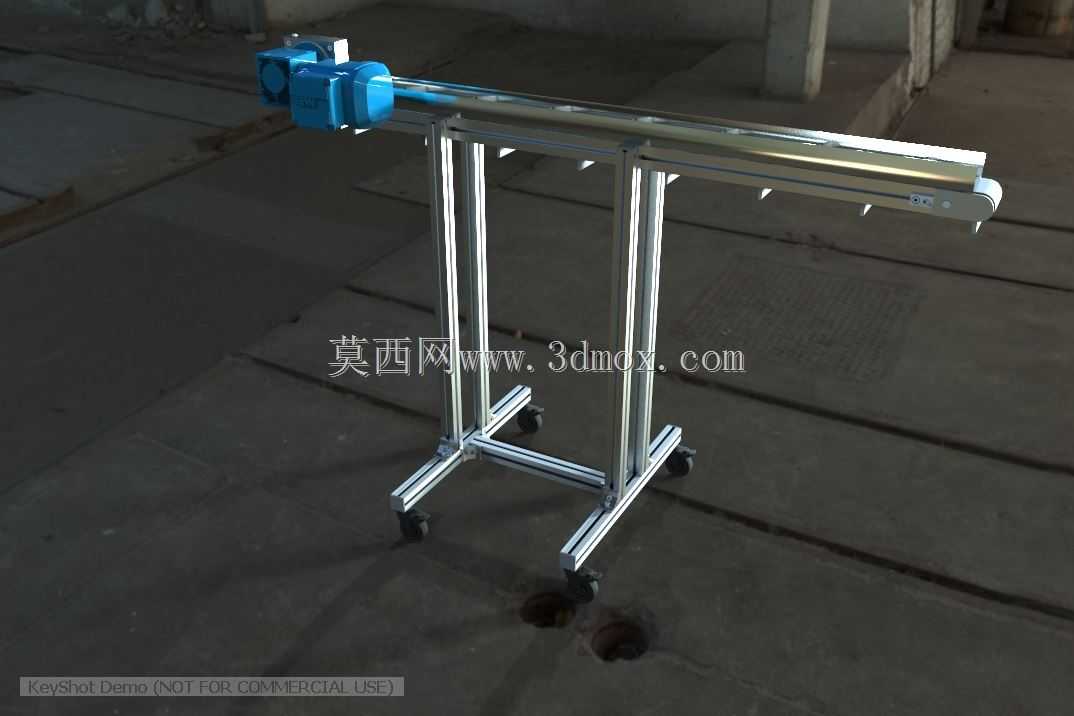

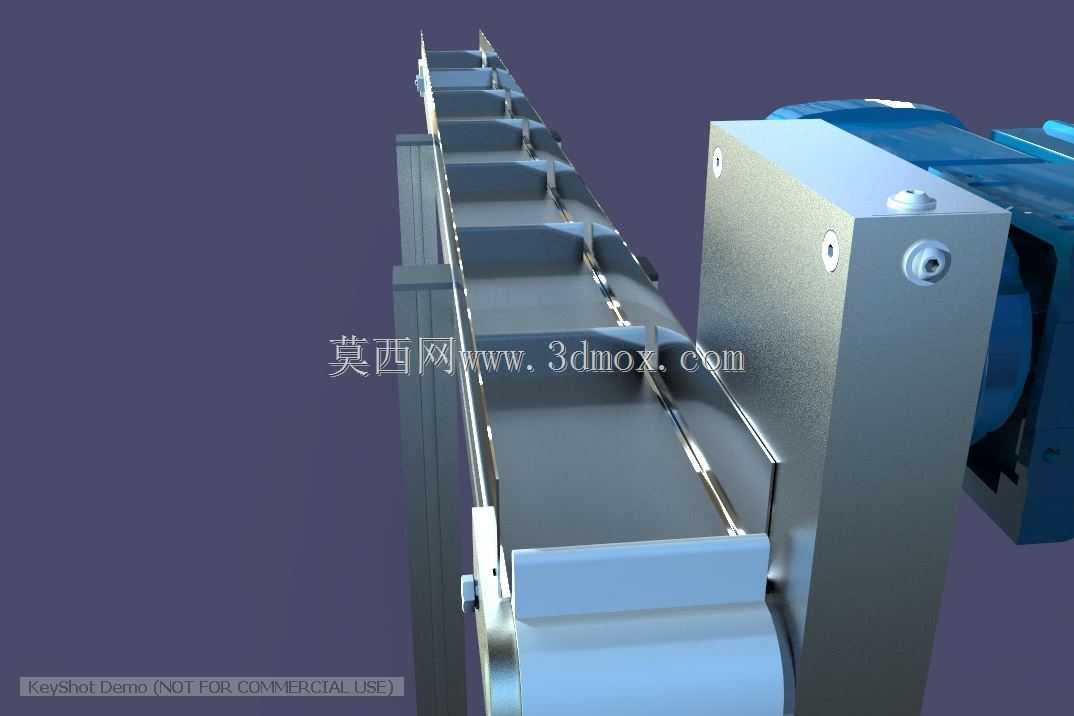

这款带式输送设备主要面向轻工制造、电子组装、食品包装、小型零部件加工等生产场景，可灵活布置在生产线的不同工位之间，承担短距离的物料转运、工序衔接任务，既可以作为独立的上料、下料单元使用，也能多台拼接组成更长的输送线路，适配不同车间的布局调整需求。设备整体采用铝型材搭建机架主体，型材本身的标准化槽道设计让机架的组装、调整都十分便捷，无需复杂的焊接工序，后期如果需要调整输送高度、长度，也可以通过更换型材段、调整连接件位置快速完成改造，适配不同工位的高度差需求。机架底部配置了带刹车的万向脚轮，日常需要调整设备位置时可以轻松推移，到位后锁死脚轮即可固定设备位置，不需要额外打膨胀螺栓固定地面，对于需要频繁调整产线布局的柔性生产车间十分友好。设备的驱动端布置在机身一侧，采用集成式的驱动结构，将动力单元与传动辊整合在一起，减少了额外的传动部件占用空间，让设备整体结构更紧凑，驱动端的防护外壳可以避免生产过程中杂物卷入传动结构，也能防止操作人员误触运转部件，提升使用安全性。输送面采用平整的皮带结构，运行过程中噪音低、输送平稳，不会对表面易刮花的零部件造成损伤，皮带的张紧结构设置在机身两端，日常维护时可以快速调整张紧度，避免皮带打滑、跑偏影响输送效率。机身的支撑腿采用双立柱铝型材结构，搭配底部的横向连接型材组成稳定的支撑框架，即使在输送一定重量的小型工件时，也能保持机身稳定不晃动，不会出现输送面倾斜导致物料滑落的问题。从安装边界来看，这款设备属于窄幅小型输送设备，整体宽度较窄，占用的横向空间很小，可以布置在两台加工设备之间的狭窄空隙中，充分利用车间的零散空间，设备的整体高度适配常规的作业台面高度，操作人员站在设备旁取放物料时无需过度弯腰或抬手，符合人体工程学的作业要求，能有效降低长时间作业的疲劳感。在实际生产使用中，这款设备可以输送小型五金零件、包装好的成品、电子元器件、塑胶件等多种形态的物料，配合不同的皮带材质还能适配有防滑、防静电、耐腐蚀要求的特殊输送场景，设备的整体结构没有复杂的冗余设计，日常清洁、维护都十分方便，适合中小批量生产的车间作为灵活的物料转运单元使用。
