皮带输送机可调式侧导向限位装置

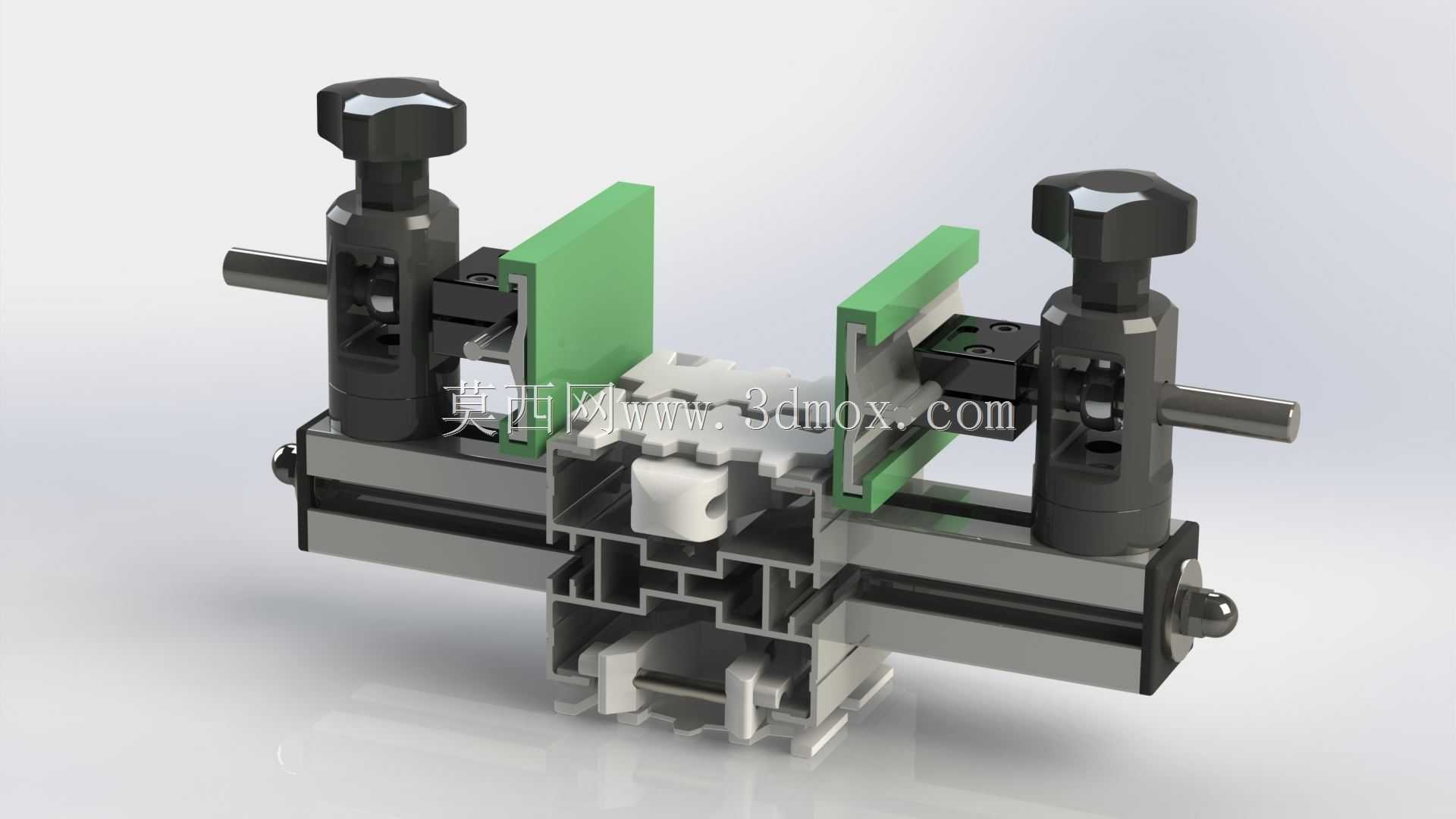

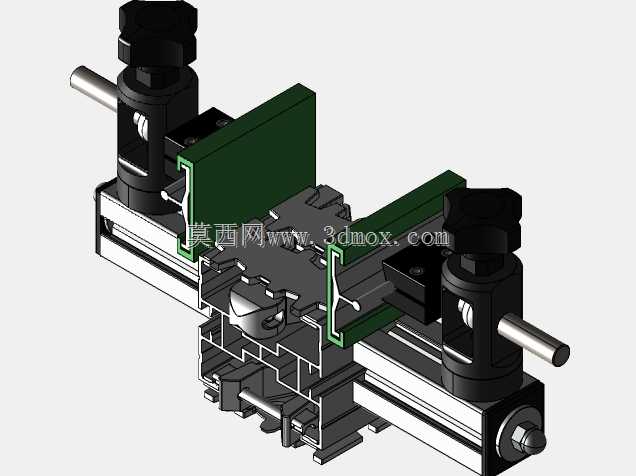

该导向限位装置主要应用于各类皮带式、链板式输送线的侧向定位场景，常见于电子元器件组装线、食品包装输送线、小型零部件分拣线等需要规整物料输送姿态的生产环节，能够有效避免输送过程中物料偏移、卡滞、掉落等问题，保障输送流程的连续稳定运行。装置整体采用模块化设计思路，以工业铝型材作为基础安装基座，可直接适配市面上多数标准规格的输送线侧梁安装位，无需对原有输送机架做大规模改造，安装时仅需通过T型螺栓将基座固定在输送线两侧的铝型材槽内即可完成初步定位，大幅降低现场改造的施工难度与周期。装置两侧对称设置的调节支座采用立式锁紧结构，顶部的星形旋钮无需借助额外工具即可手动完成松紧调节，操作人员可根据待输送物料的实际宽度，灵活调整两侧导向挡边的间距，调整完成后旋紧旋钮即可实现位置锁止，调节行程可覆盖宽度从几十毫米到数百毫米的各类小型工件，适配性极强。导向挡边采用高分子耐磨材质制作，与输送物料接触的表面做了光滑倒角处理，既能够降低物料通过时的摩擦阻力，避免刮伤工件表面，也能减少长期运行带来的自身磨损，延长部件更换周期。整个装置的安装边界完全贴合标准输送线的侧部空间，不会额外占用输送面上方的作业空间，也不会与输送线的驱动辊、托板等原有部件产生运动干涉，导向挡边的下沿与输送面之间预留了合理间隙，既不会摩擦输送皮带或链板，也能避免薄型小工件卡入缝隙。设计过程中充分考虑了不同生产场景的使用需求，调节支座的横向滑动结构采用内嵌式滑块设计，滑动顺畅无卡顿，锁止后刚性充足，不会因为物料长期碰撞出现位置偏移，两侧导向组件的对称度可通过基座上的刻度标识快速校准，保证物料始终沿输送线中心位置行进，为后续的分拣、检测、加工等工位提供精准的位置基础，有效提升整条输送线的运行稳定性与物料输送合格率。
