棱线传动驱动装置结构设计

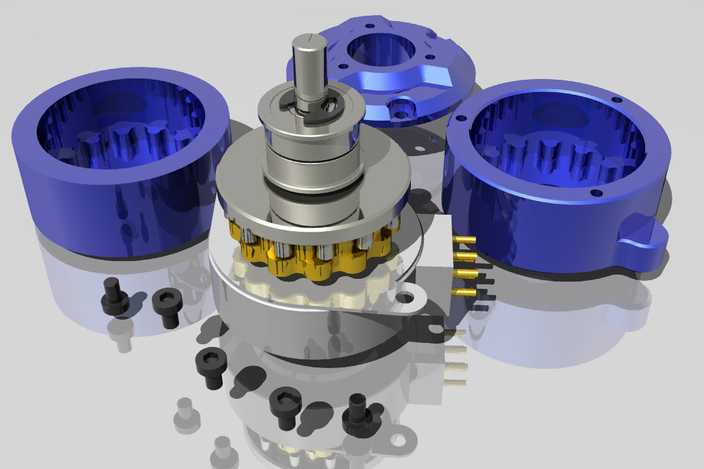

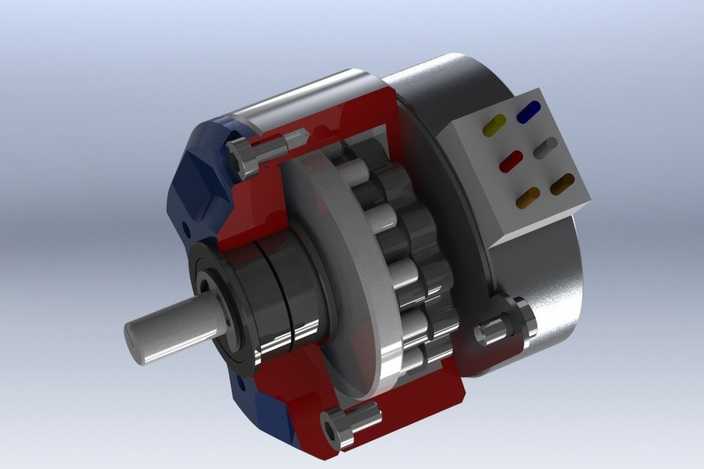

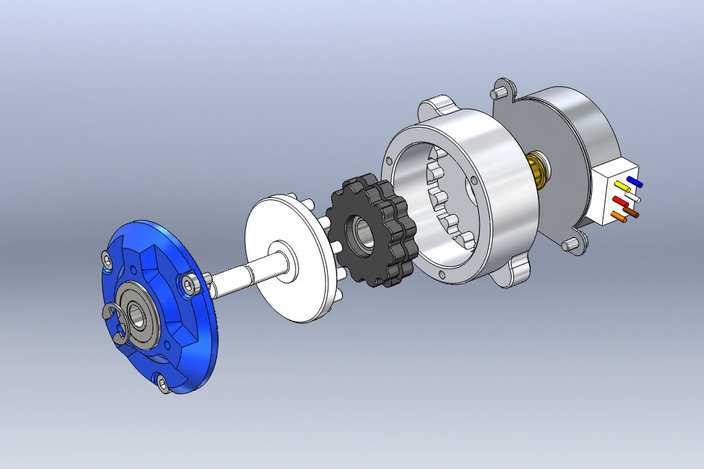

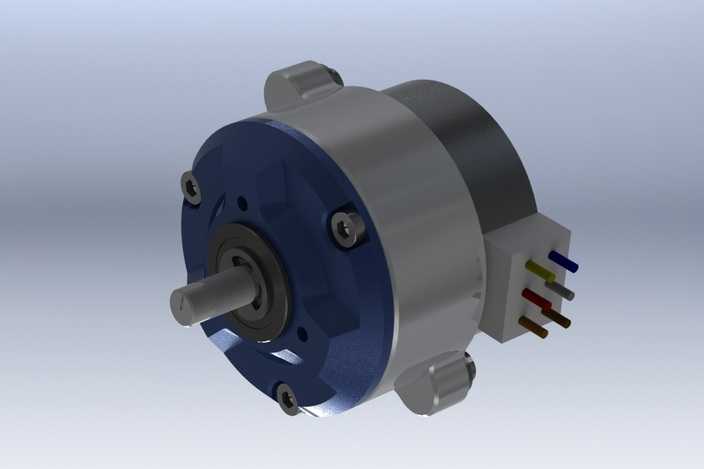

本作品为棱线传动驱动装置的三维设计成果，整体采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现各组件的装配关系与空间排布。建模过程中对每一个零件都进行了精准的尺寸约束，从端部的蓝色端盖组件开始，依次完成传动轴、白色传动轮、黑色啮合齿轮、带内齿的金属壳体、驱动电机及接线端子模块的独立建模，各零件间的配合公差经过反复校验，确保虚拟装配后无干涉问题。材质渲染阶段，针对不同零件的功能属性匹配了对应的材质表现：蓝色端盖采用工程塑料材质，添加了细微的磨砂质感与紧固件的金属光泽，还原工程塑料件的真实外观；传动轴、金属壳体、齿轮等金属部件区分了不同的表面处理效果，壳体采用亮面铝合金材质表现金属切削后的光洁质感，黑色齿轮采用调质钢的哑光金属质感，轴承部位添加了金属镀铬的高反光效果，电机尾部的接线端子区分了塑料基座与不同颜色的接线芯，让整体渲染效果层次分明，清晰区分不同功能的组件。结构设计上，该装置采用少齿差棱线啮合的传动原理，通过内齿圈与行星齿轮的配合实现1.169的减速比率，相比传统齿轮传动具备更小的回程间隙与更紧凑的结构体积，输入端集成了微型驱动电机，输出端通过传动轴连接负载端盖，整体结构集成度高，可直接应用于小型自动化设备的精密传动场景。设计过程中优先考虑了装配工艺性，所有紧固件均采用标准件规格，壳体的定位凸台、端盖的止口结构都做了对应的装配导向设计，降低实际生产中的装配难度，同时对齿轮的啮合齿形做了棱线优化，减少传动过程中的齿面磨损，提升装置的使用寿命。
