福特护卫MK2赛车防滚保护架结构设计

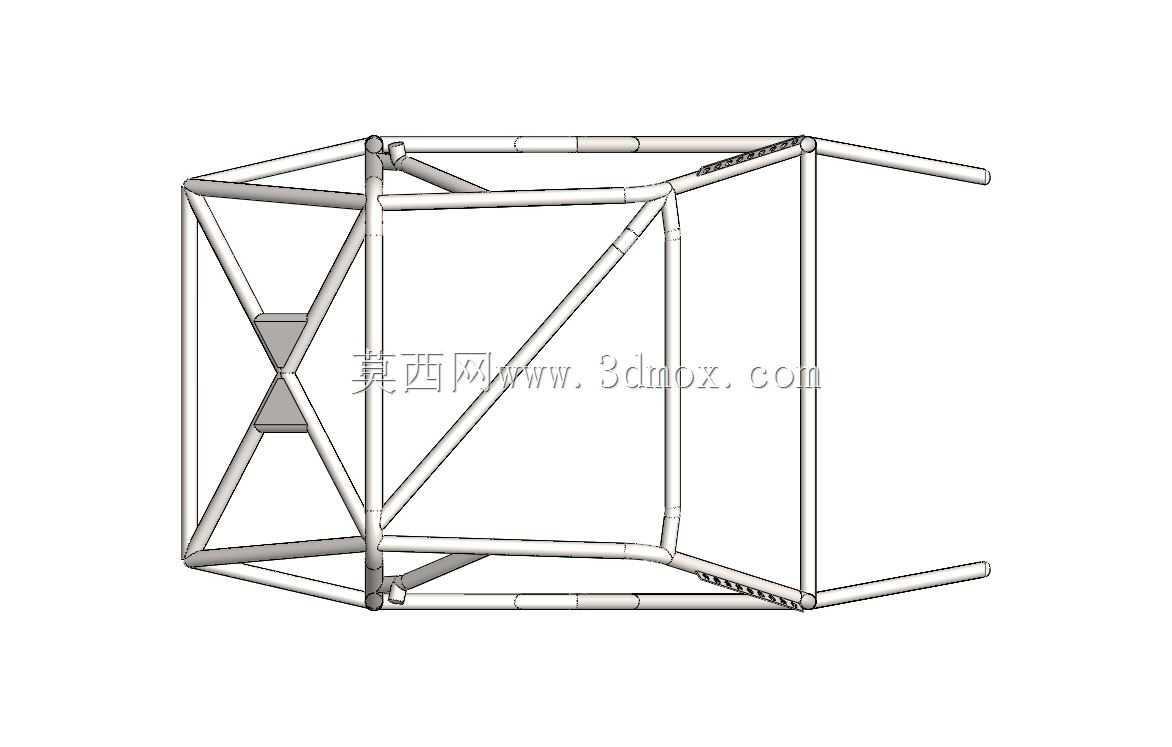

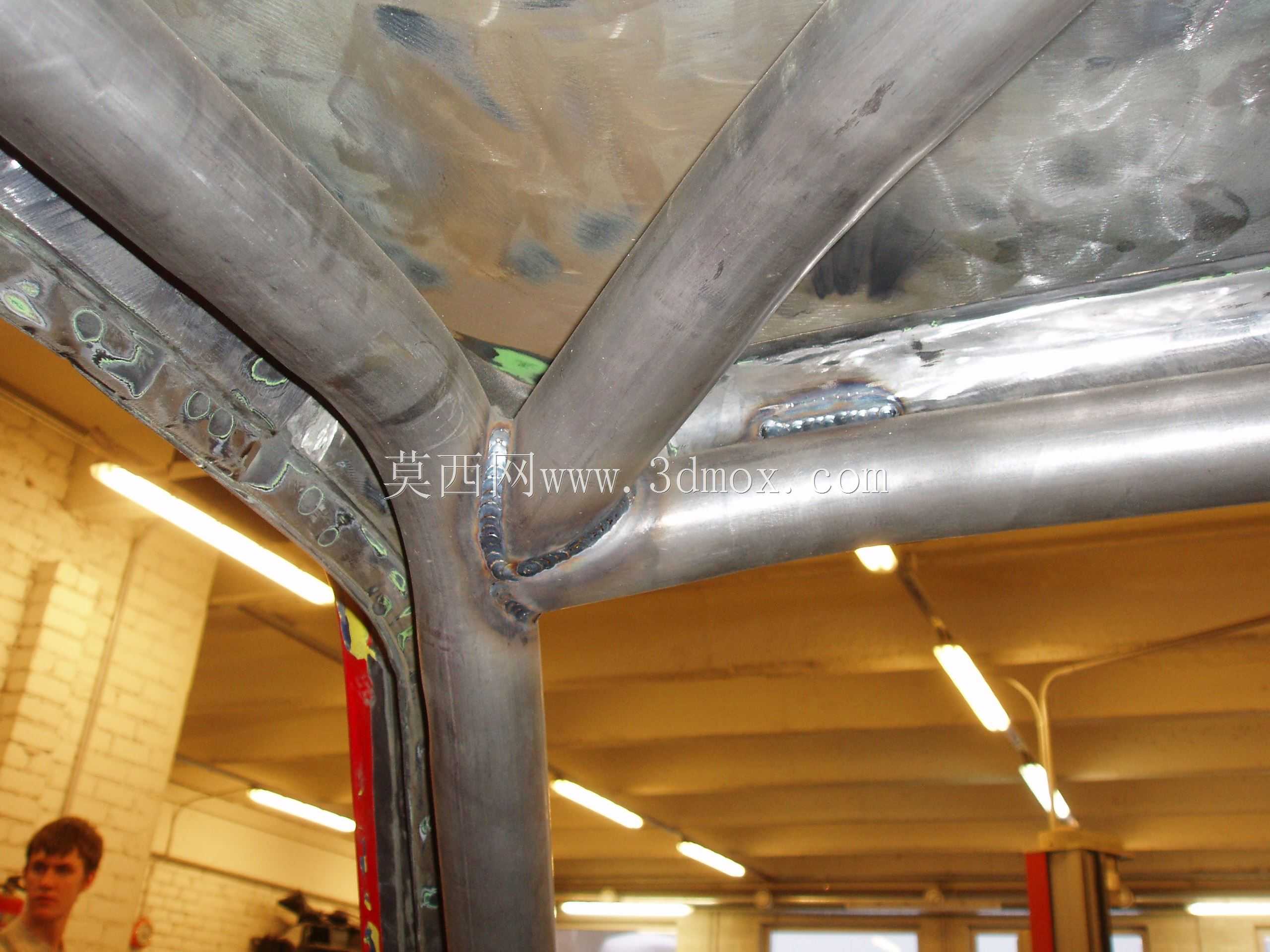

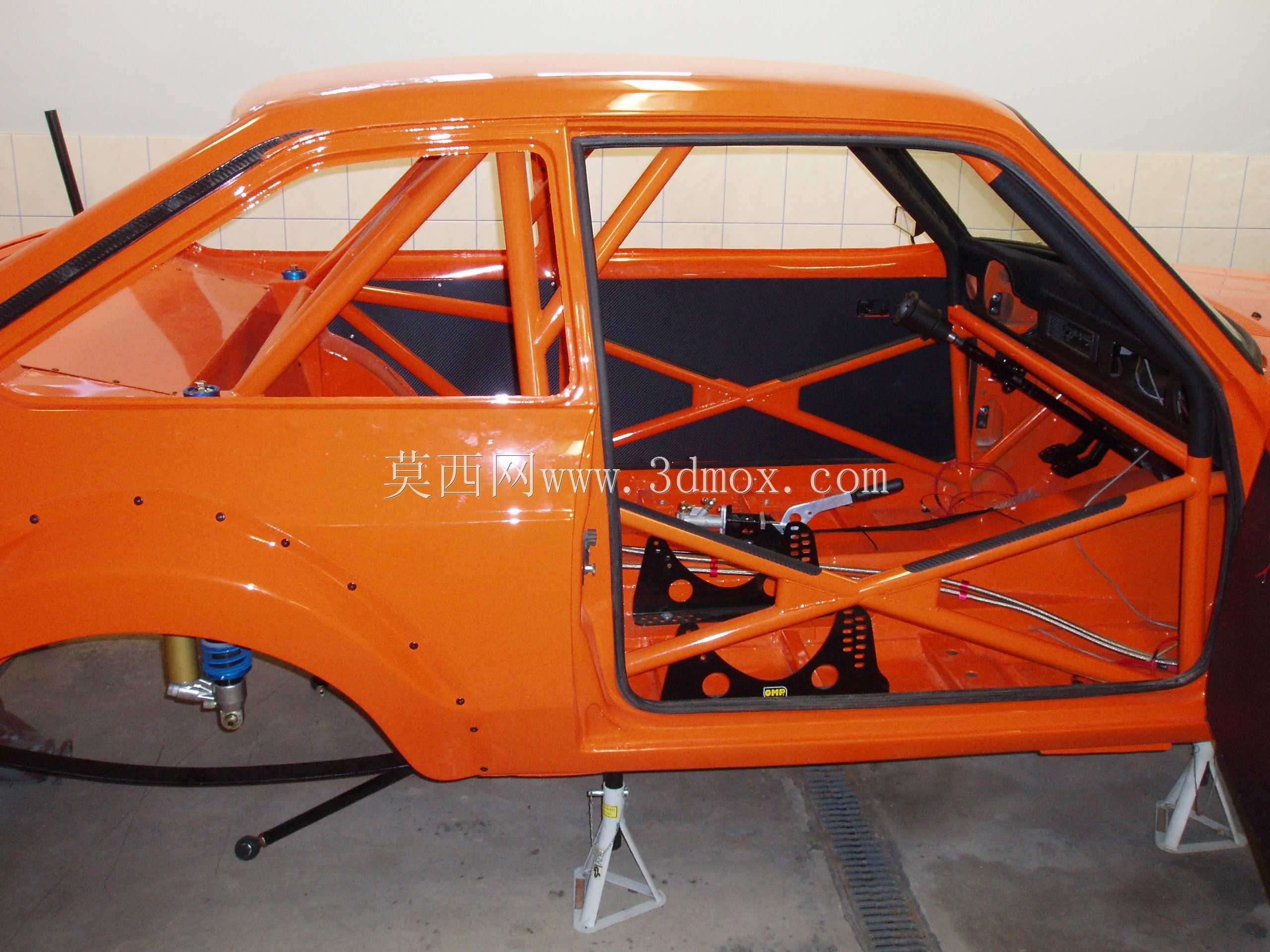

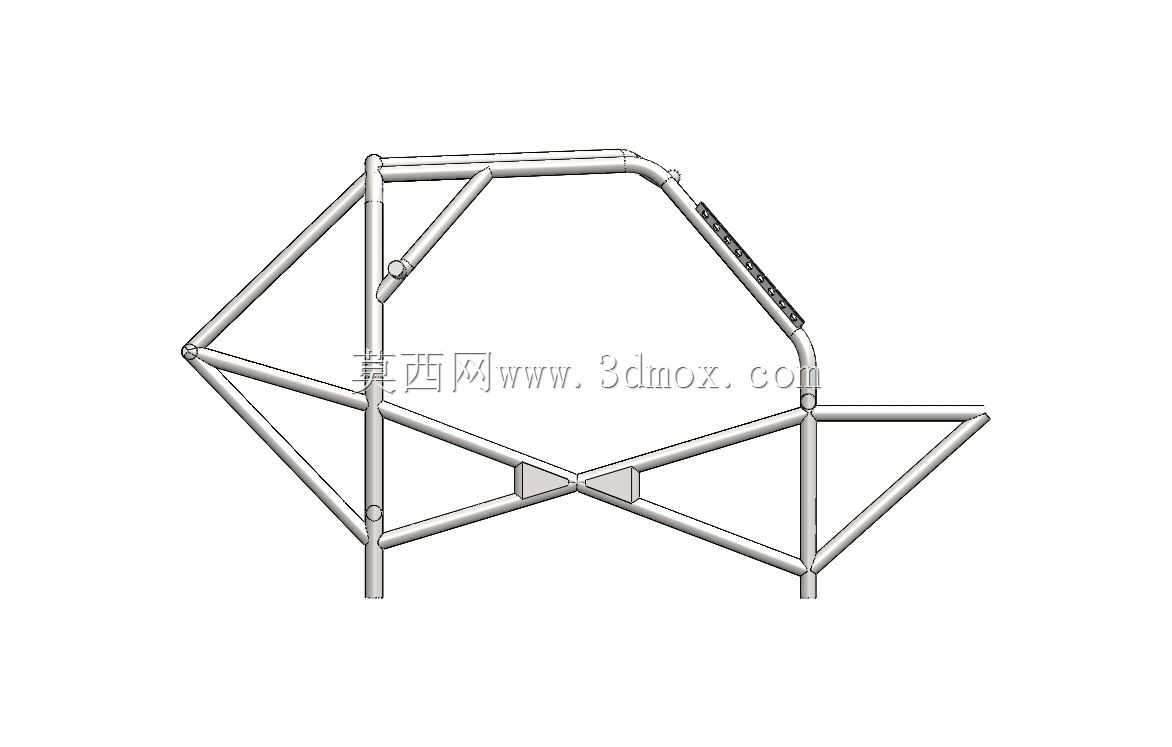

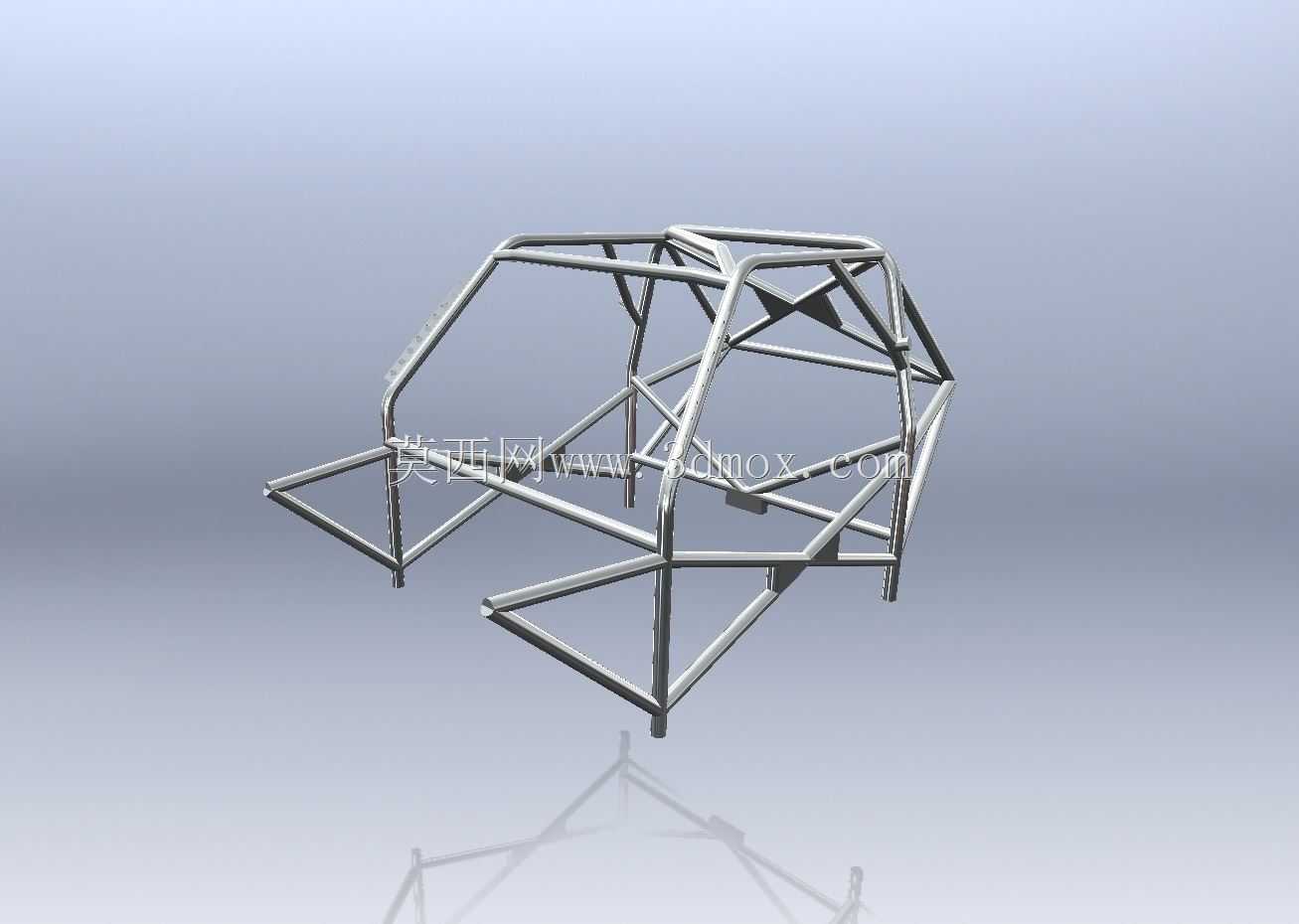

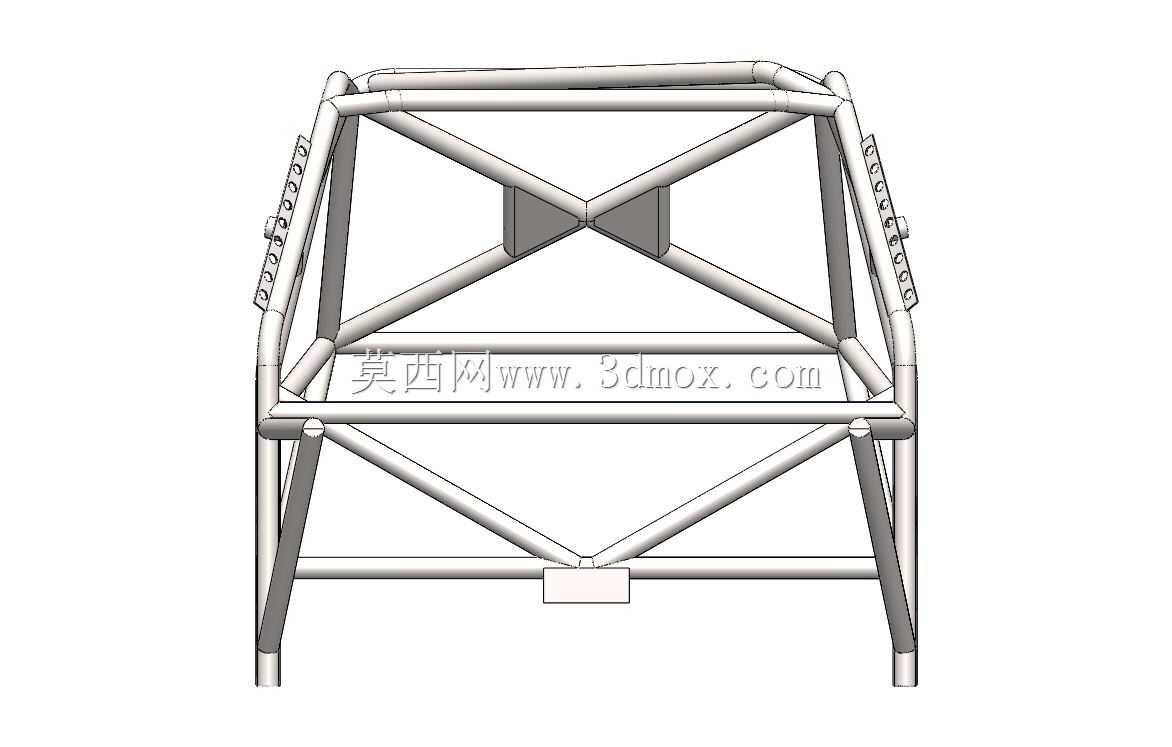

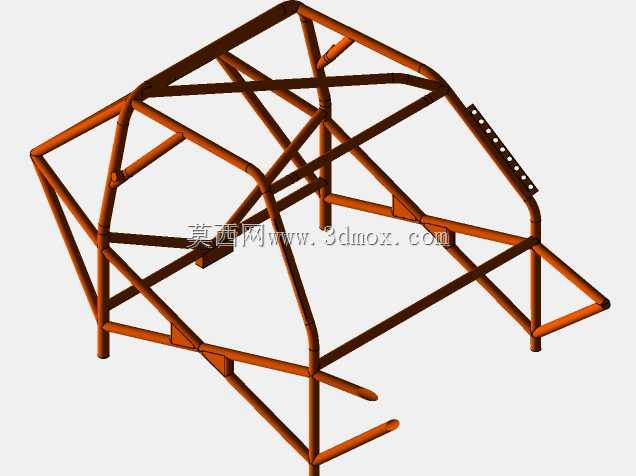

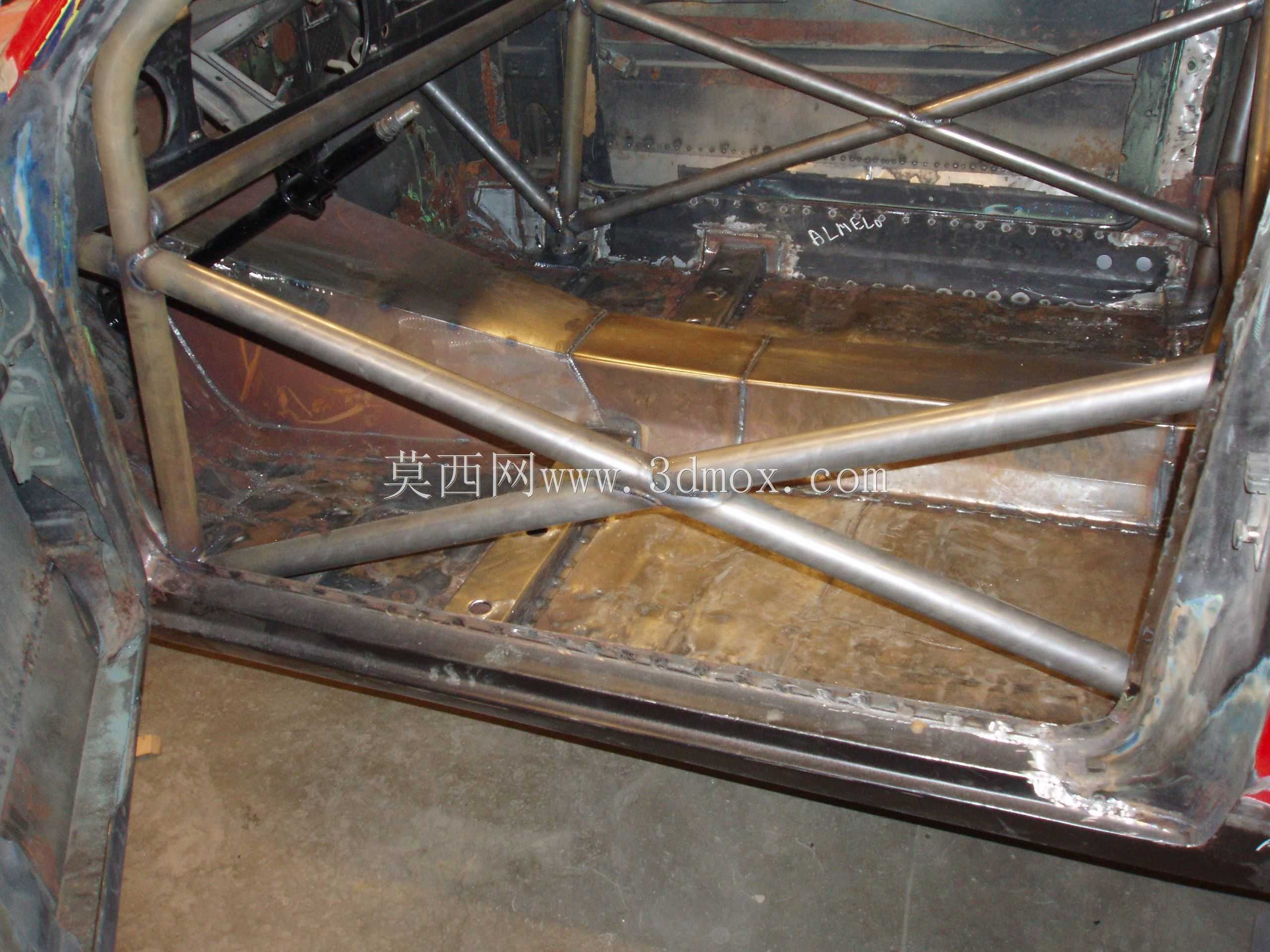

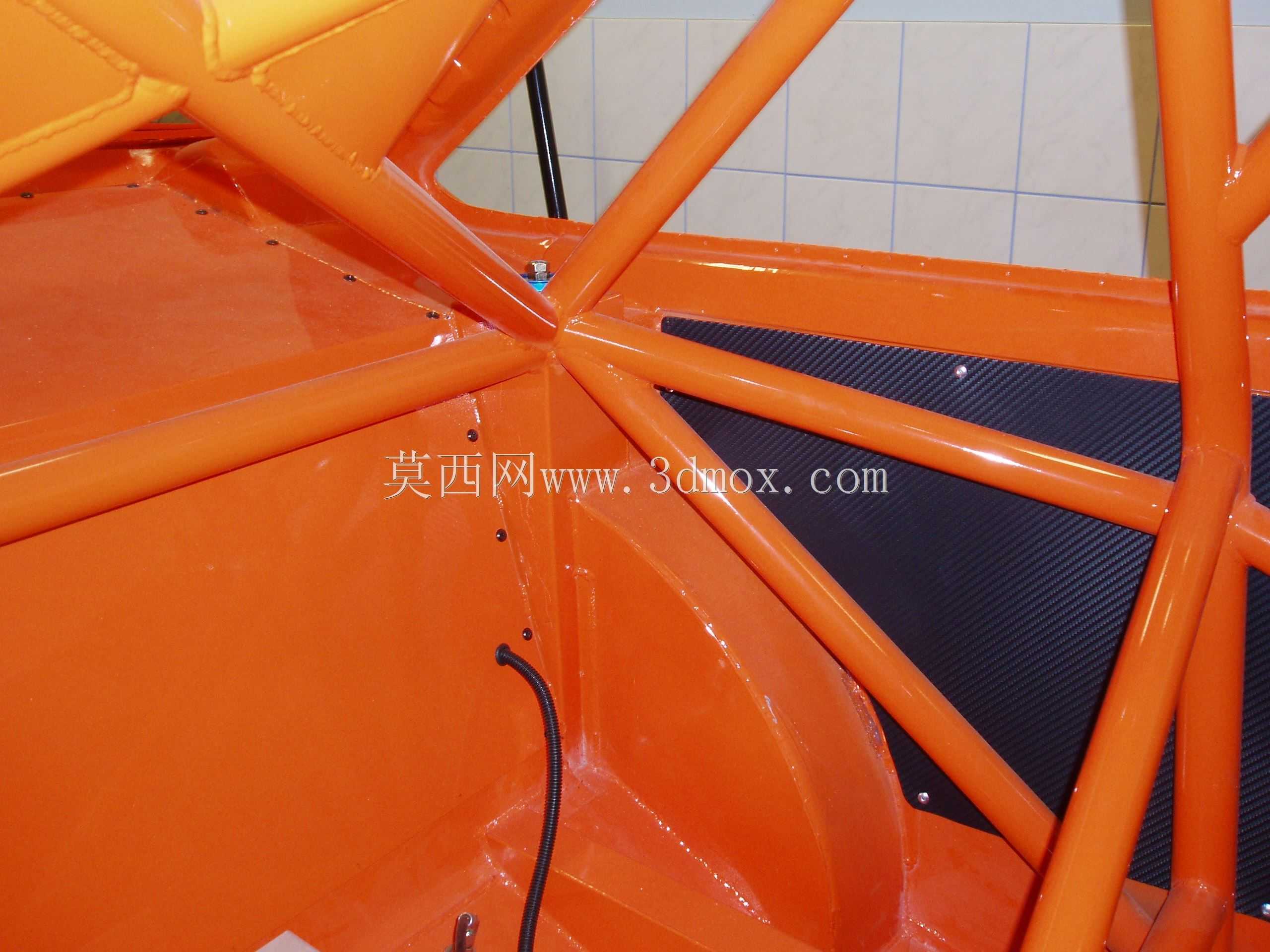

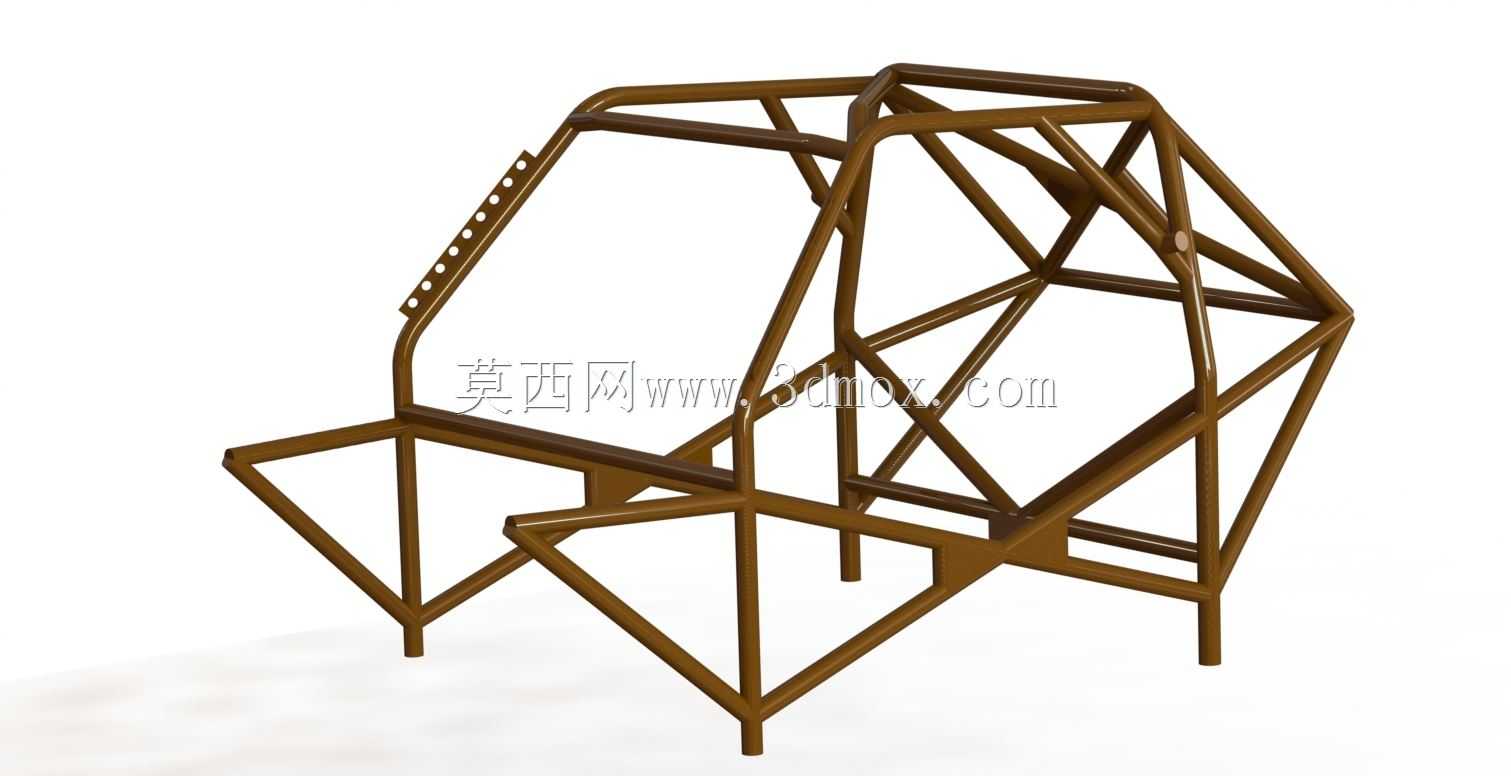

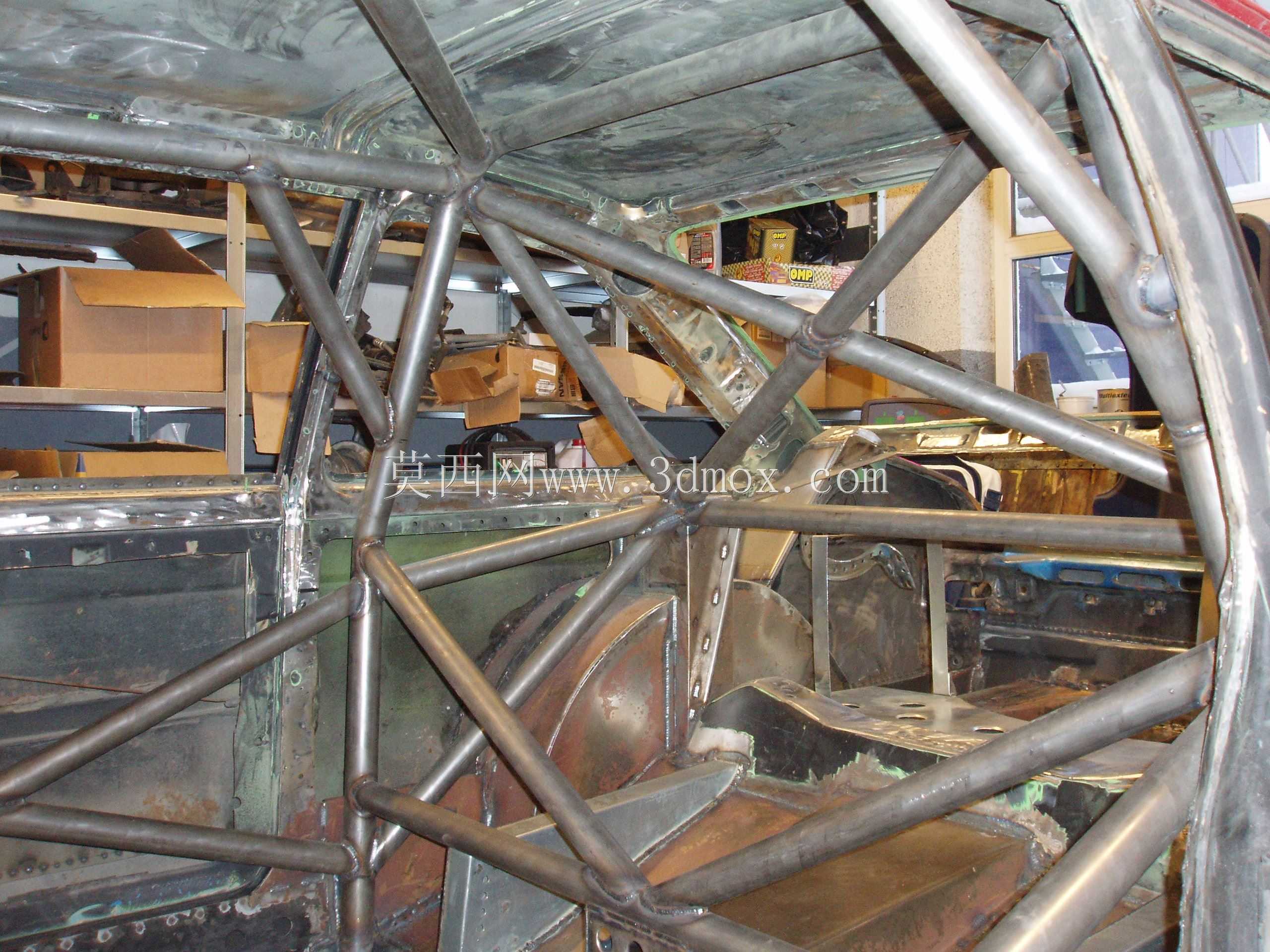

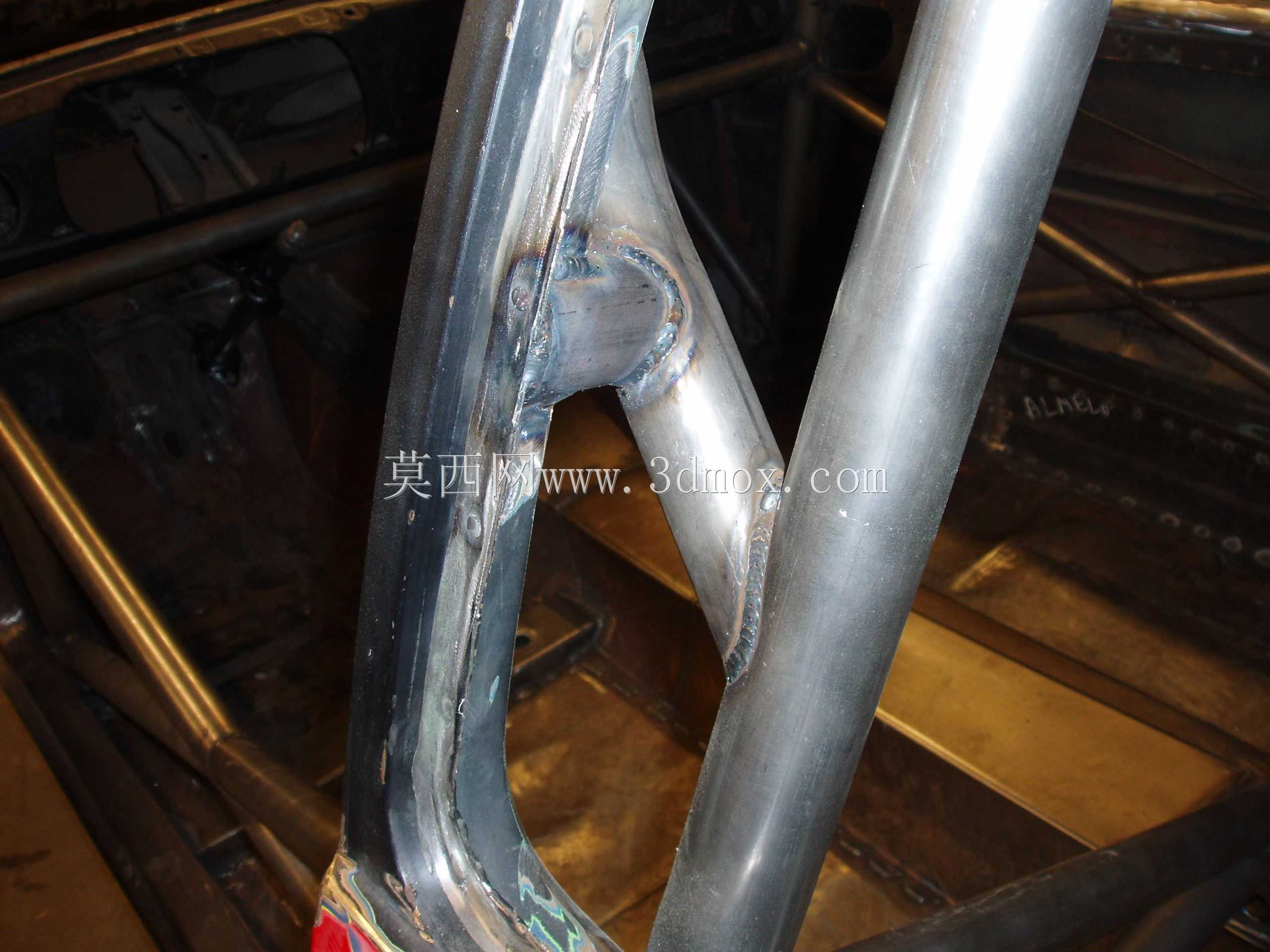

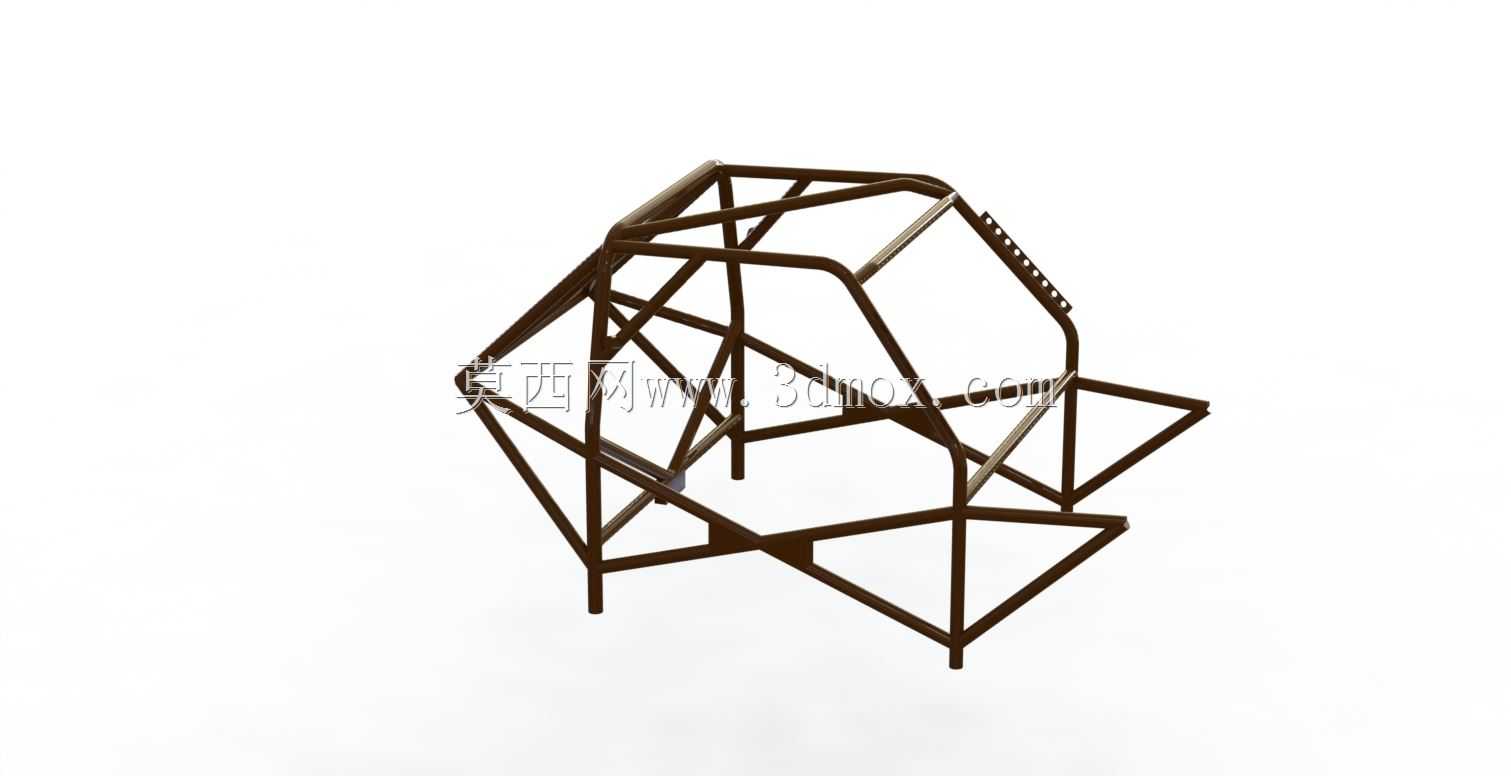

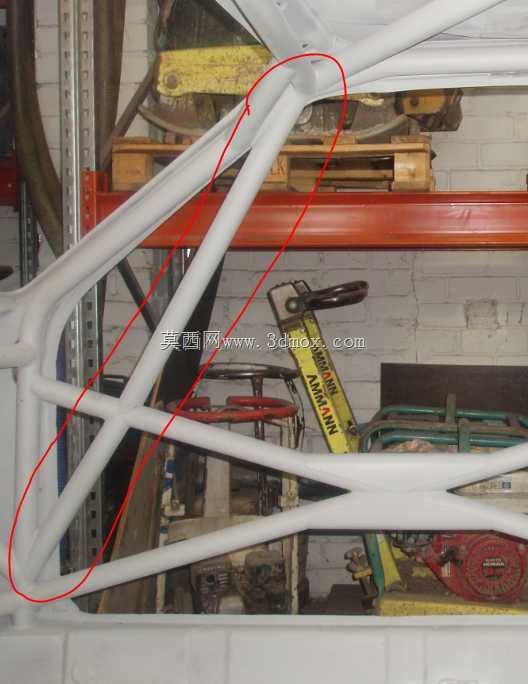

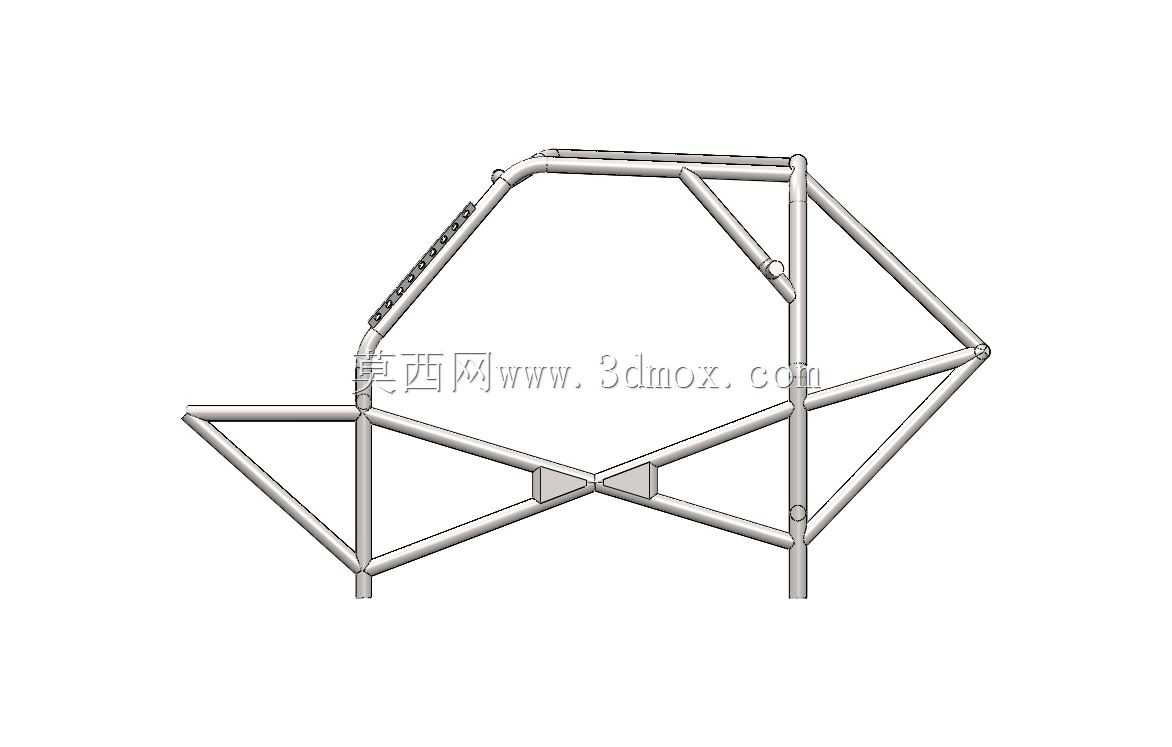

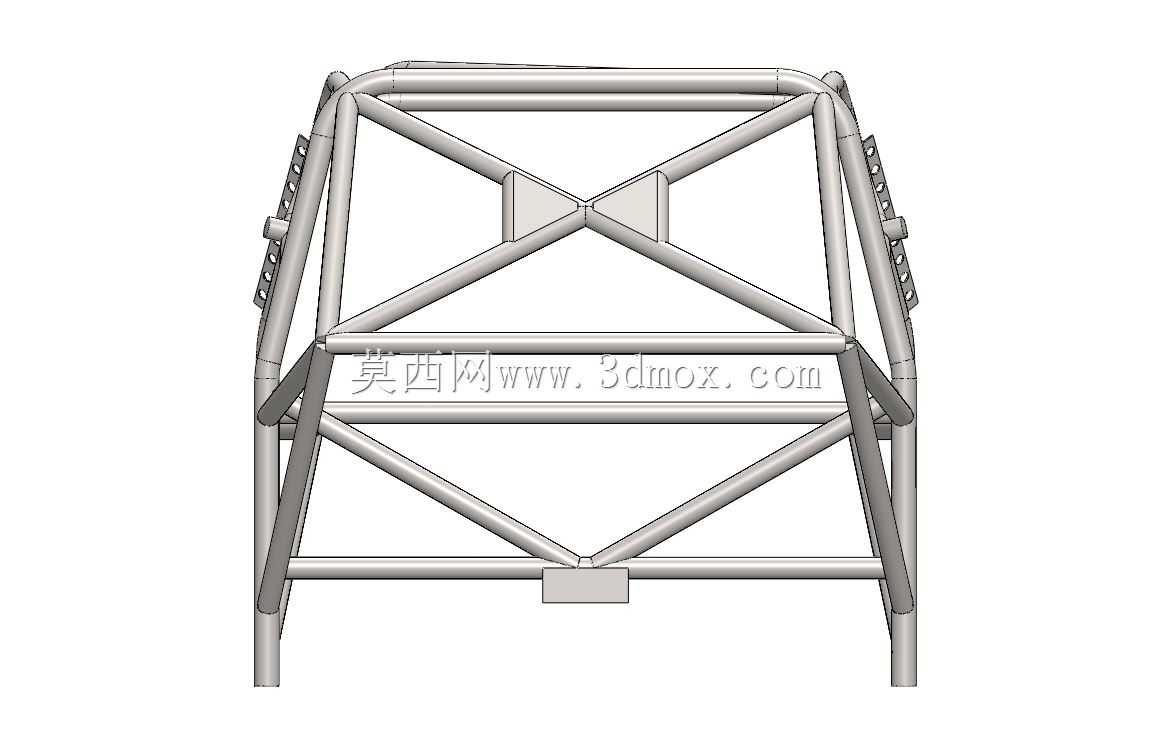

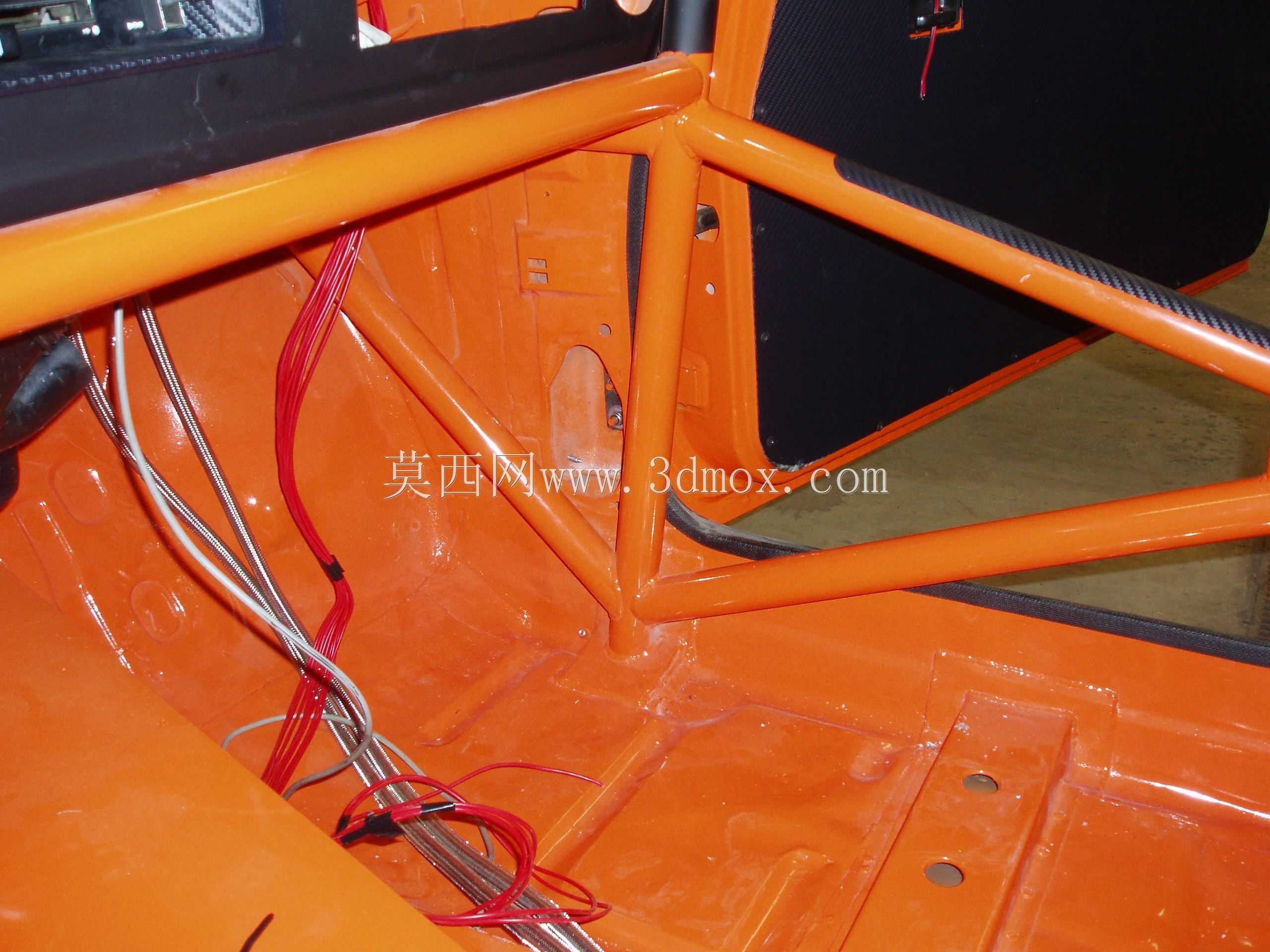

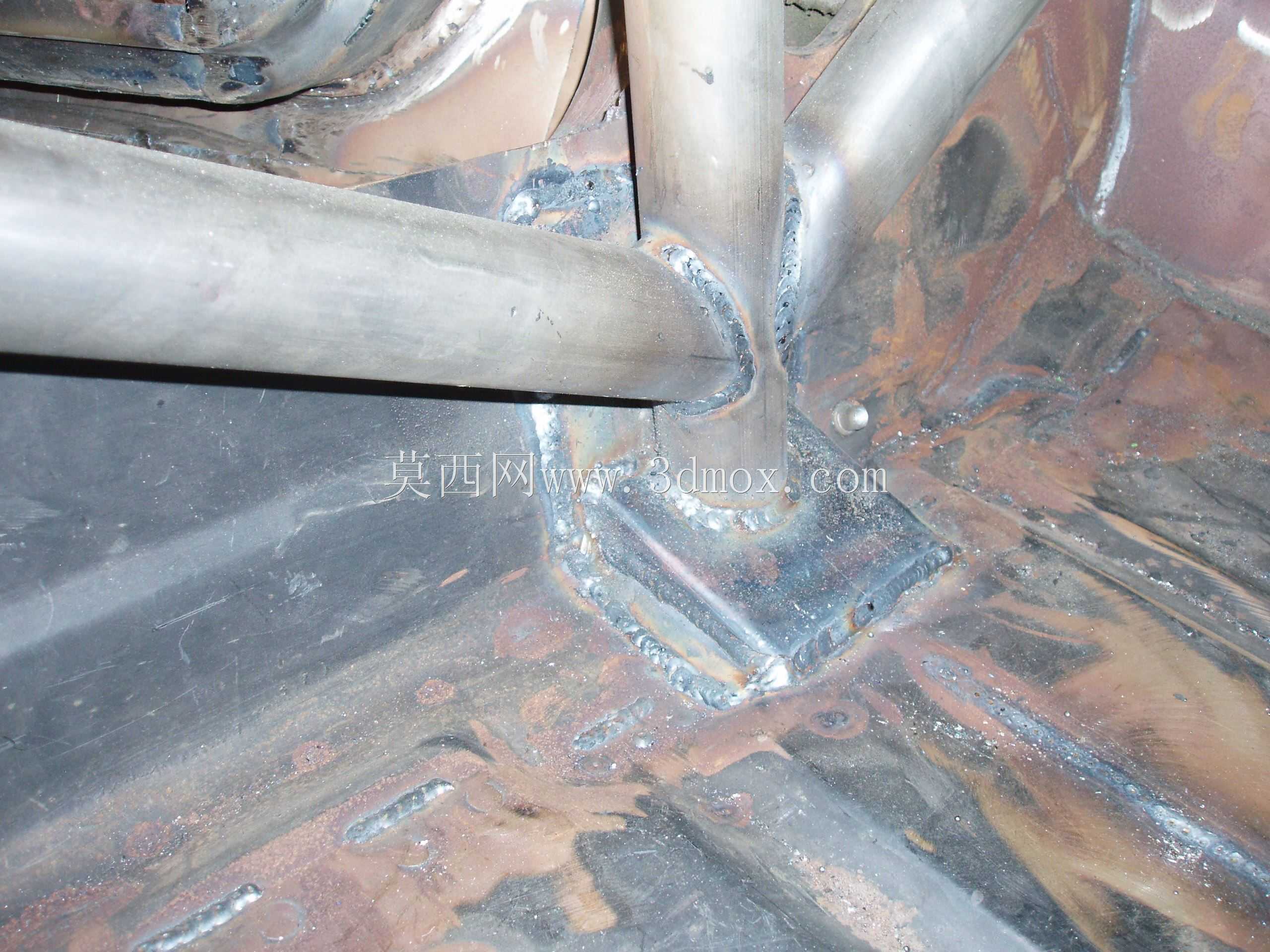

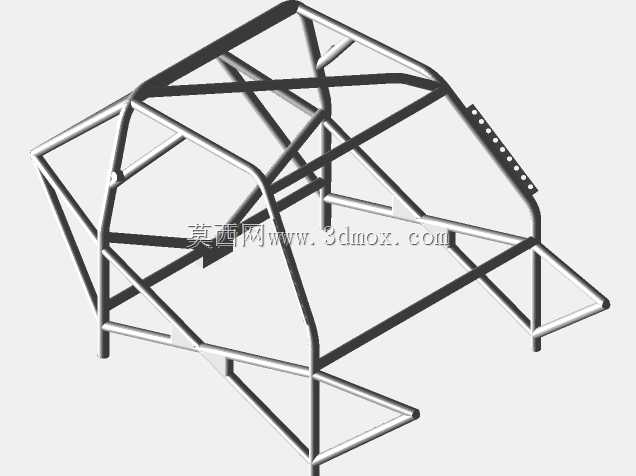

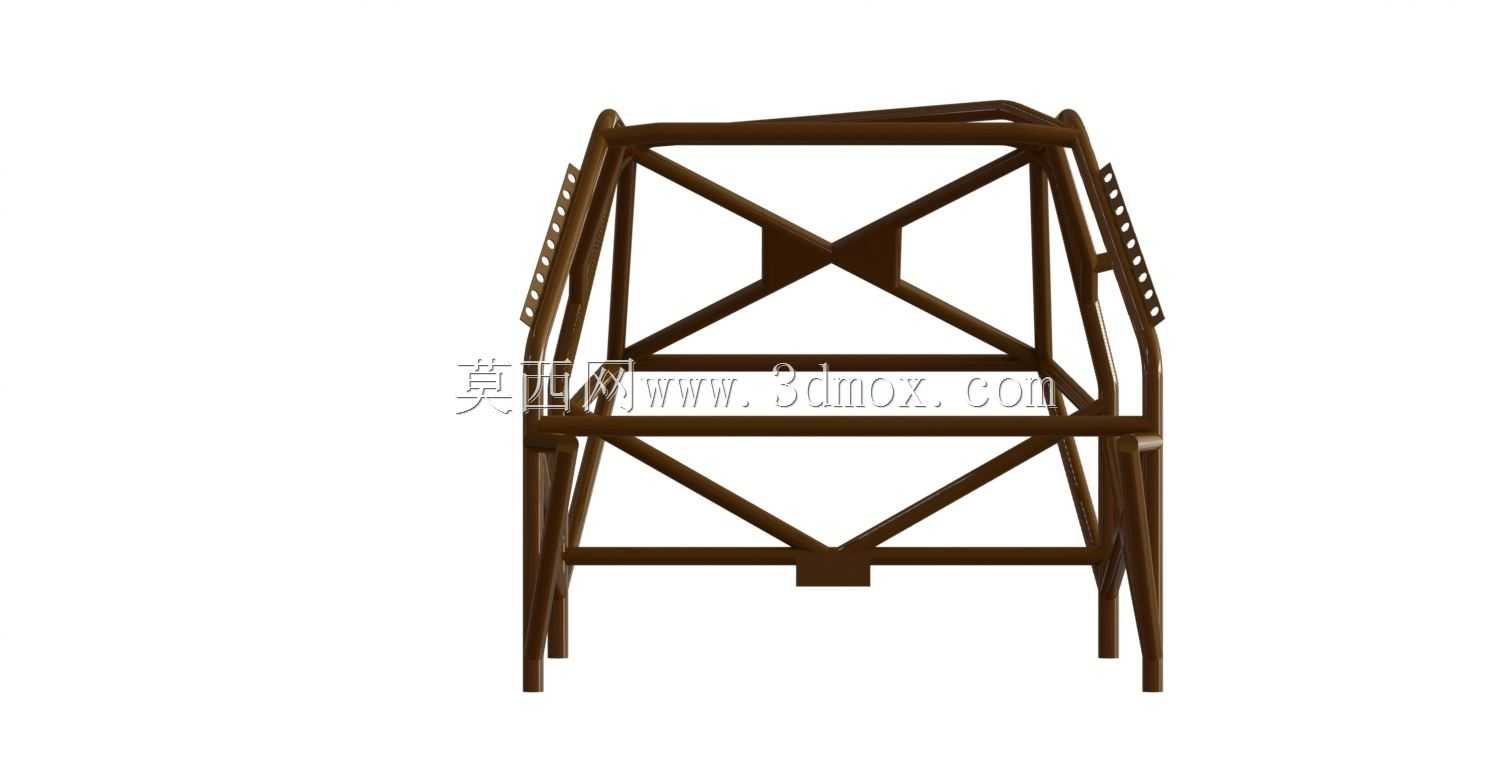

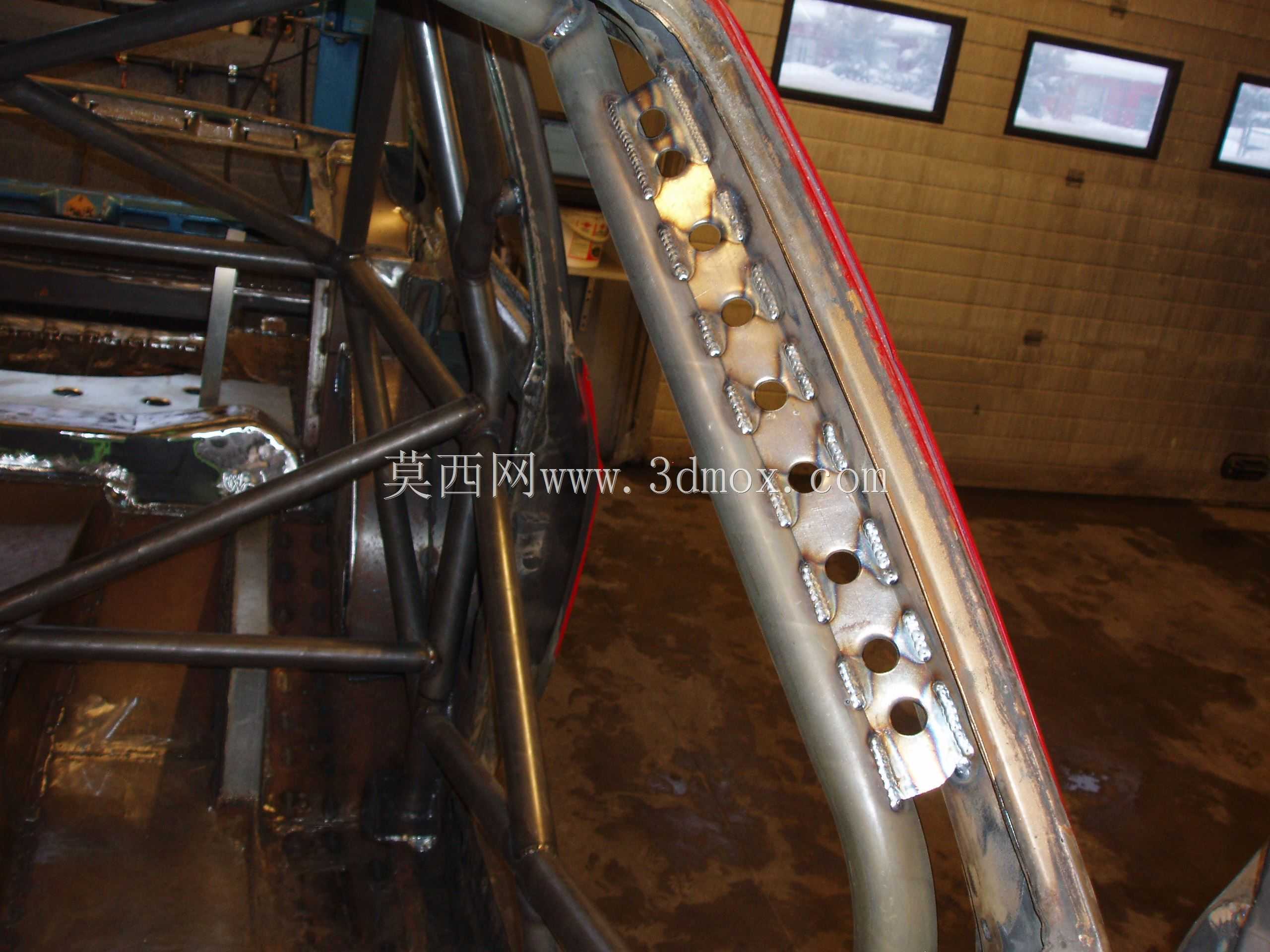

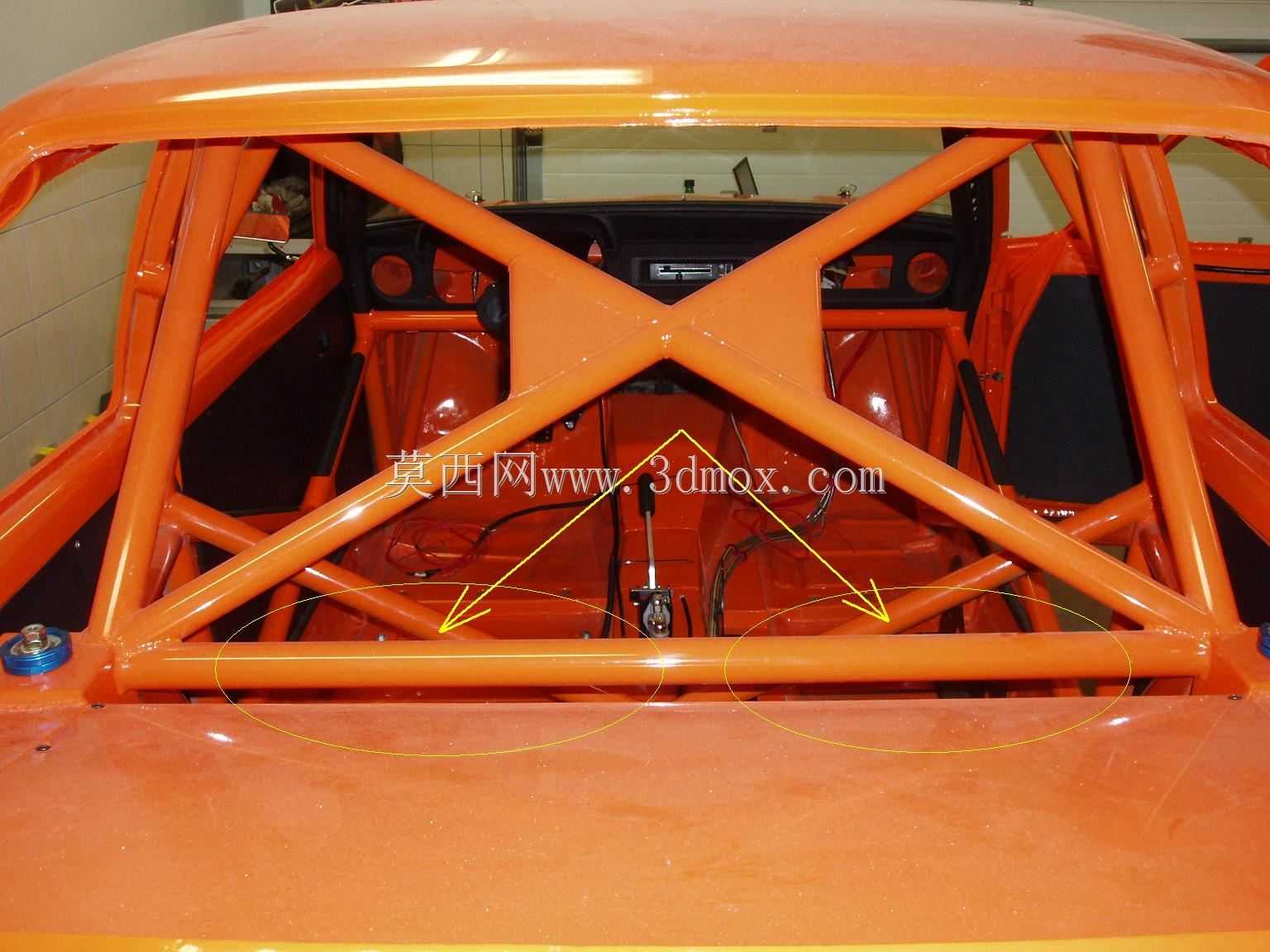

该防滚保护架主要应用于场地拉力赛、越野赛事等高强度汽车竞技场景，是参赛车辆必备的核心安全防护构件，安装在福特护卫MK2车型的驾驶舱内部，核心用途是在车辆发生翻滚、高速碰撞、侧向撞击等极端事故时，通过自身高强度的钢管桁架结构吸收冲击能量，维持驾驶舱的生存空间完整性，避免驾驶舱结构溃缩挤压驾乘人员，同时为安全带、赛车座椅、安全头盔挂点等安全装备提供刚性安装基础，也可在一定程度上提升整车车身的扭转刚性，优化车辆在激烈驾驶过程中的操控响应表现。从功能特性来看，该防滚架采用闭环桁架式结构设计，所有受力节点均采用相贯线贴合焊接的处理方式，保证力的传递路径连续顺畅，主环、前环、侧边防撞杆、斜向加强撑、后部支撑腿等核心受力构件的排布完全遵循赛事安全规范要求，在驾驶舱顶部形成多道交叉加强结构，可承受来自顶部的垂直冲击载荷，侧向布置的双斜撑结构可抵御侧向撞击带来的变形，前部延伸的支撑结构连接车身前围与底盘安装点，后部支撑腿直接固定在后轮拱内侧的底盘加强位，形成完整的受力闭环。设计过程中优先考虑驾乘人员的生存空间边界，所有钢管的排布都预留了足够的头盔间隙、方向盘操作空间、座椅调节行程，不会干扰驾乘人员的正常操作与紧急逃生动作，同时针对赛事中常见的翻滚受力方向，对易出现应力集中的节点位置做了局部加强处理，在保证结构强度的前提下尽可能优化管材排布，减少不必要的重量增加。外形尺寸完全适配福特护卫MK2的原厂驾驶舱内部轮廓，安装边界对应车身底盘的原厂预留安装位，不需要对车身主体结构做破坏性切割即可完成装配，所有安装脚位都设计了贴合底盘钣金轮廓的安装垫板，可通过螺栓连接或者焊接的方式与车身底盘固定，保证连接强度满足赛事安全要求，架体前部预留的安装孔位可用于固定仪表台、断电开关、灭火系统管线等赛事附加装备，侧边防撞杆的位置也对应了车门内饰板的安装空间，装配后可正常安装车内装饰件与赛用内饰。
