旋装式机油滤清器精细三维建模作品

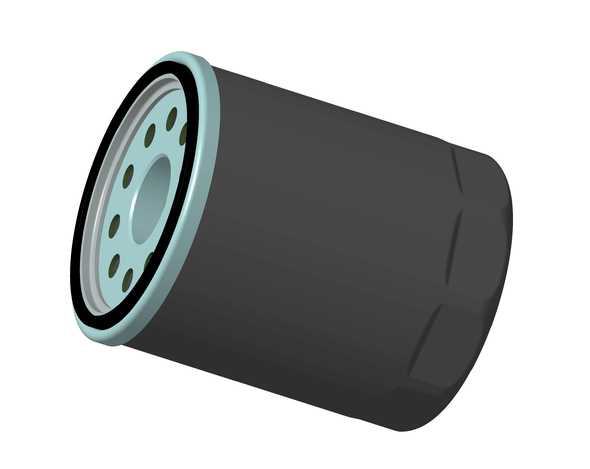

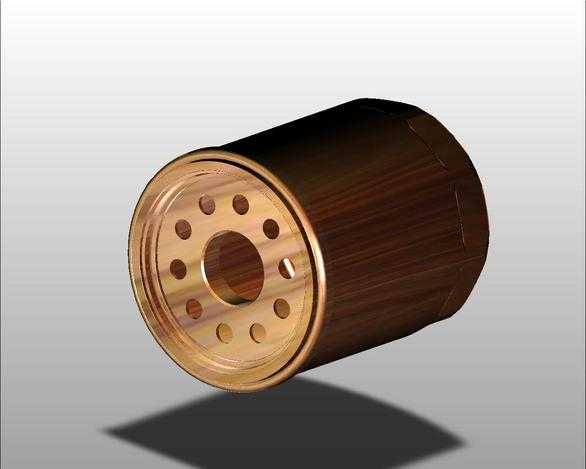

本作品为旋装式机油滤清器的三维参数化建模成果，建模过程严格遵循车用机油滤清器的通用工业设计规范，还原真实产品的结构比例与细节特征。建模初期先梳理产品的核心结构组成，将整体拆分为外壳主体、上端密封端盖、滤芯安装接口、内部容腔几个独立模块，采用自底向上的建模逻辑逐步搭建，先绘制滤清器的中心轴线作为全局定位基准，通过旋转凸台命令生成滤清器的圆柱状外壳基体，外壳表面的防滑凹槽采用圆周阵列的方式完成，保证凹槽的间距、深度、弧度完全均匀一致，还原真实产品拆装时的防滑结构特征。上端密封端盖部分单独建模，先绘制端盖的多层环形轮廓，分别生成金属密封衬圈、橡胶密封圈、端盖基体、中心通油孔、周边进油孔的结构，其中橡胶密封圈的边缘做了细微的圆角处理，还原橡胶件的装配贴合特征，进油孔采用圆周阵列排布，孔位的数量、孔径大小、分布半径均参考主流商用旋装机滤的参数设置，保证结构的合理性。材质与渲染阶段，针对不同部件匹配对应的材质属性，外壳主体采用深灰色哑光金属漆材质，调整材质的粗糙度与反光度参数，还原钢制冲压外壳的哑光质感；端盖部分的金属衬圈设置为浅灰色亮面金属材质，模拟镀锌钢板的金属光泽；橡胶密封圈设置为黑色哑光橡胶材质，适当降低反光强度，还原橡胶件的视觉特征；端盖外圈的密封边设置为浅青灰色工程塑料材质，区分不同部件的材质差异。渲染时采用柔和的侧上方打光方案，避免强光造成的材质过曝，同时开启环境光遮蔽效果，让端盖的孔位、外壳凹槽的阴影层次更清晰，完整呈现产品的立体感。结构设计上充分考虑机油滤清器的实际功能逻辑，外壳的壁厚设置符合冲压件的工艺要求，内部预留了足够的滤芯安装容腔，中心通油孔与周边进油孔的通流面积比例符合机油过滤的流量需求，各部件的装配间隙设置合理，既还原了真实产品的装配关系，也让三维模型的结构具备工艺合理性，可用于汽车动力系统教学、配件展示、装配模拟等多种场景。
