钳工划线用钢尺定位夹持装置

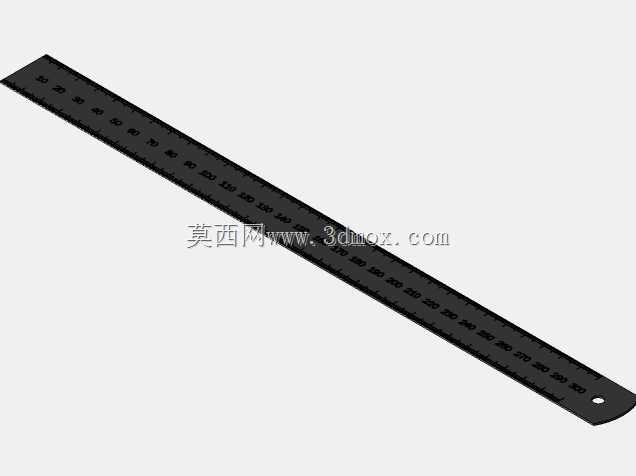

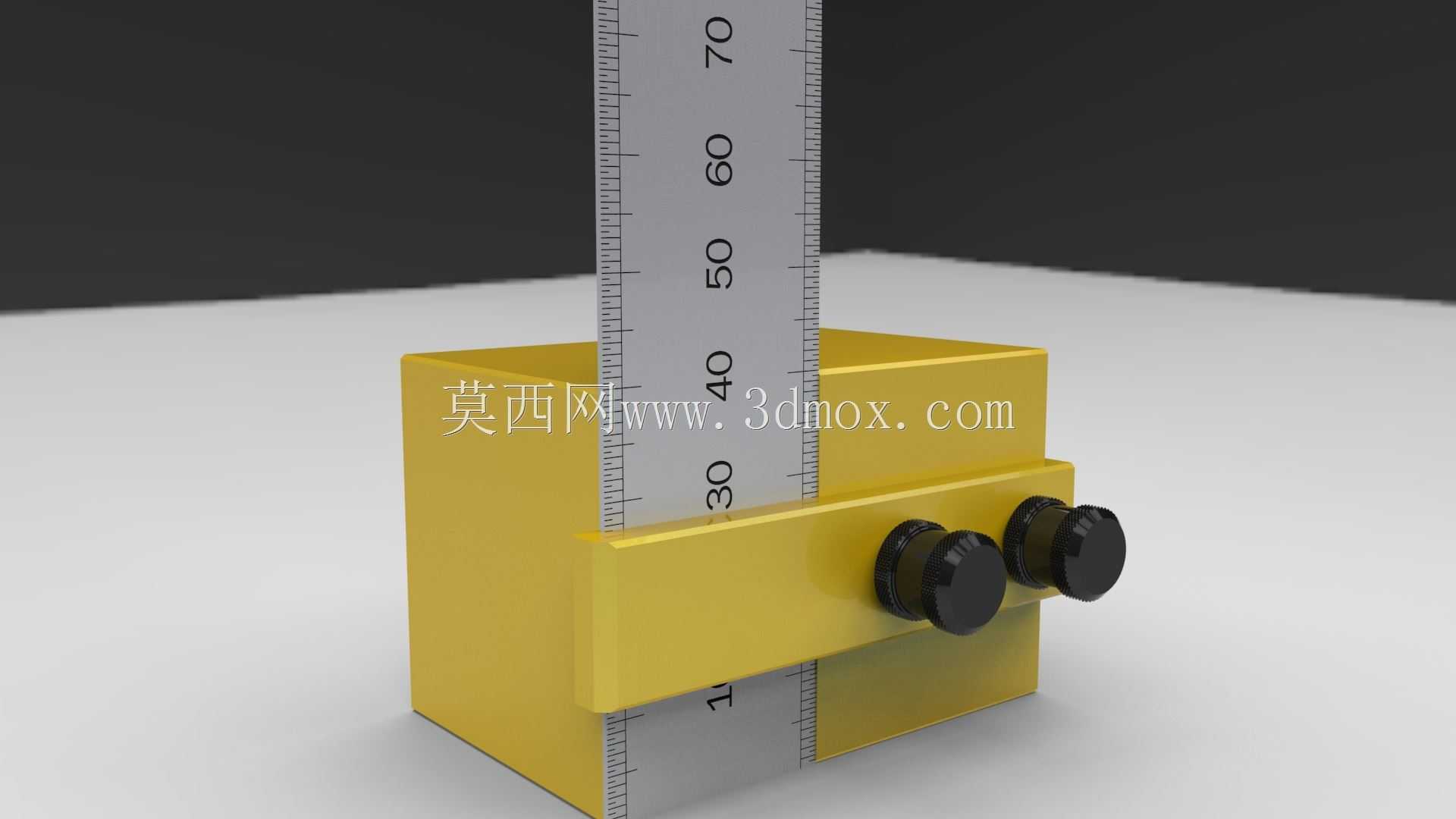

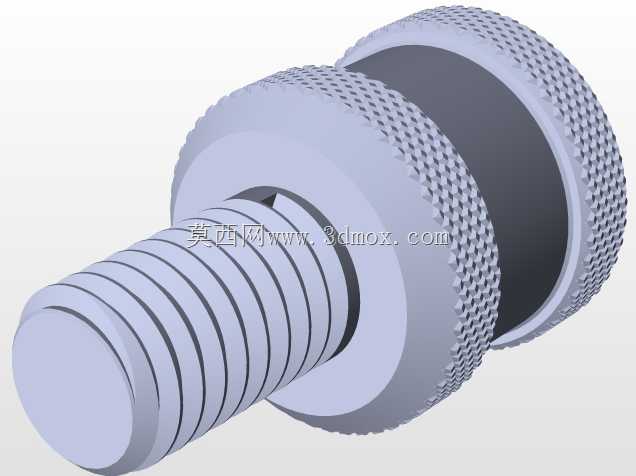

这款钢尺夹持装置是面向钳工划线、工件尺寸校验、板材下料定位场景设计的实用辅助工装，主要解决日常手工操作中钢尺易滑移、划线定位不准、双手持尺操作受限的痛点。在实际机加工、钣金下料、木工作业、设备安装调校的场景中，操作人员常需要依托钢尺划出平行于工件基准边的等高线、等距线，或是以钢尺为基准校验工件的台阶高度、边距尺寸，徒手扶持钢尺时很容易因为手部晃动、施力不均导致钢尺偏移，最终造成划线误差、尺寸校验失准，这款夹持装置正是为解决这类实操痛点设计。装置整体采用方块式主体结构，主体开设贯通的竖直槽位，槽体宽度适配常规厚度的钢板尺，钢尺可沿槽体竖直方向自由滑动调整伸出长度，满足不同高度的划线、测量需求；装置侧方设置两个对称的锁紧旋钮，旋钮前端带有防滑压头，旋紧旋钮时压头可紧密抵靠在钢尺侧面，依靠摩擦力将钢尺牢牢锁定在设定位置，避免作业过程中钢尺窜动移位。装置的底面为精加工的平整基准面，使用时可将基准面紧密贴合在工件的基准端面、平台表面或是工件侧边，锁定钢尺伸出长度后，即可沿着钢尺刻度快速划出平行于基准面的线条，或是直接读取钢尺数值完成台阶高度、槽深、边距的快速测量，无需额外扶持钢尺，操作人员可单手持装置沿基准边滑动，另一只手持划线工具完成作业，大幅降低操作难度。设计过程中充分考虑了操作的便捷性，锁紧旋钮采用大直径滚花设计，即便操作人员佩戴劳保手套也可轻松完成旋紧、旋松操作，无需借助额外扳手；竖直槽位的内壁做了去毛刺倒角处理，钢尺滑动时不会出现卡滞、刮擦尺面的问题，也不会磨损钢尺的刻度镀层。装置的整体外形尺寸适配手掌抓握范围，侧边做了圆弧过渡处理，长时间握持作业不会产生硌手的不适感；槽位的安装边界可兼容市面上绝大多数宽度15-30mm、厚度0.8-1.5mm的常规钢板尺，无需定制专用钢尺，通用互换性强。在批量工件划线作业中，使用该装置可将单次定位划线的时间缩短近六成，同时避免钢尺偏移带来的划线误差，尤其适合小批量零件加工、设备现场安装调校、钣金件下料划线这类需要频繁移动钢尺定位的作业场景，相比传统的划线方箱、高度尺，这款装置体积小巧重量轻，可随身携带至作业现场，不受作业场地、工件摆放位置的限制，在狭窄空间内也可灵活操作，同时装置结构简单无易损部件，日常仅需清理槽内的铁屑、灰尘即可长期使用，维护成本极低。
