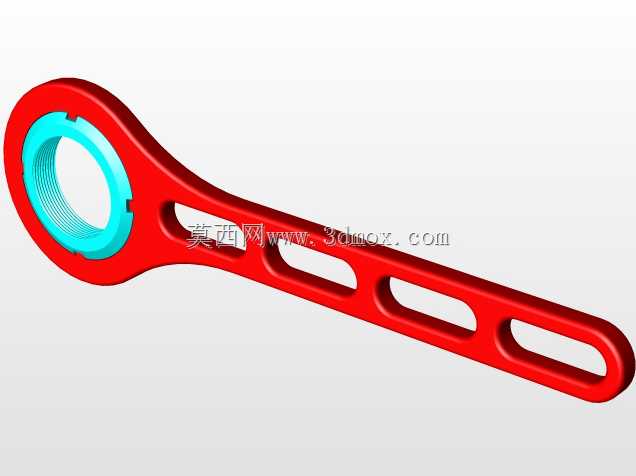

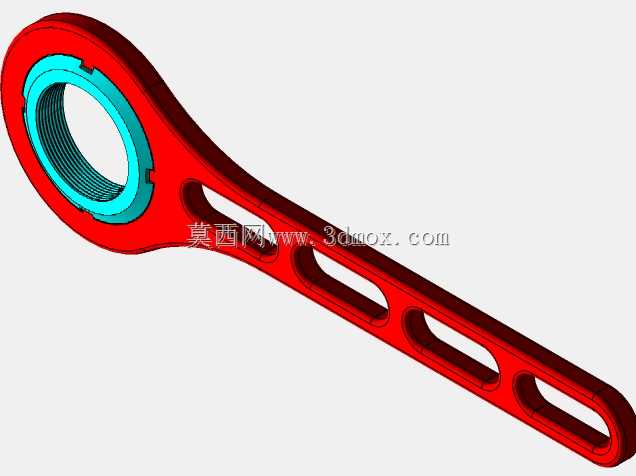

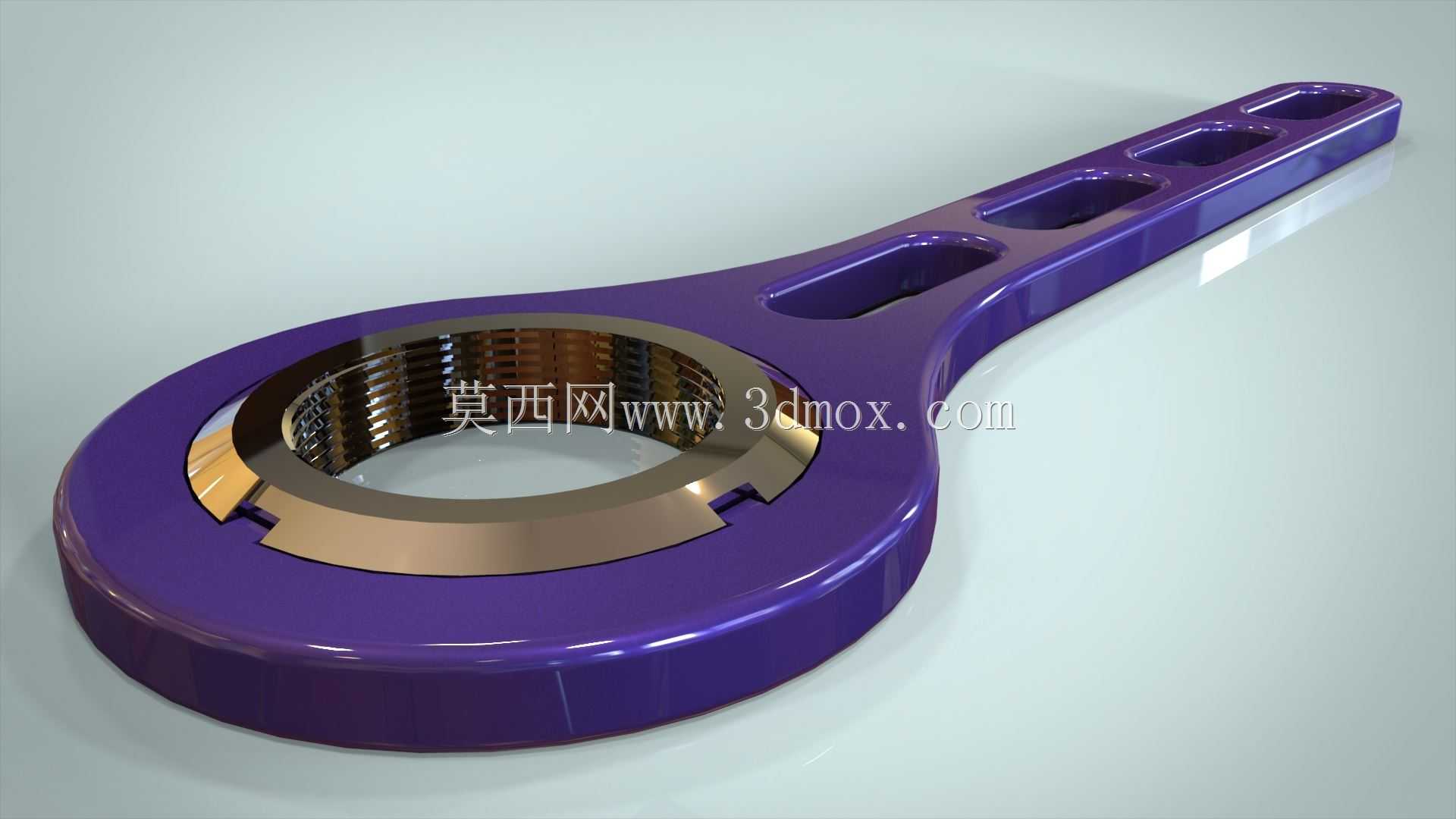

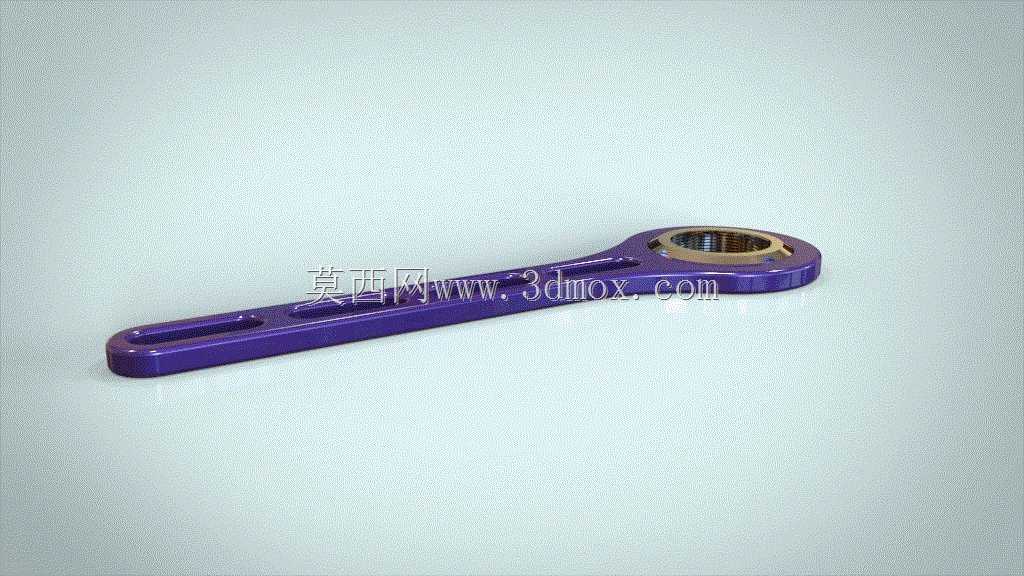

KM9锁紧螺母配套专用扳手结构设计

这款KM9锁紧螺母配套扳手，是面向精密机械装配、主轴部件锁紧、轴承定位紧固场景开发的专用手动紧固工具，主要用于配套对应规格的KM型锁紧螺母完成精准锁紧与拆卸作业，在机床主轴装配、精密传动部件安装、工业设备运维、重型机械检修等场景中有着广泛的应用，能够解决普通扳手无法适配锁紧螺母卡槽、施力不均导致螺母变形、锁紧力矩无法精准传递的行业痛点。从实际用途来看，该扳手专门匹配KM9锁紧螺母的外周卡槽结构，作业时扳手头的内嵌卡爪可以完全嵌入螺母外圈的对应卡槽内，避免普通活动扳手或勾型扳手容易打滑、刮伤螺母表面、施力偏移的问题，既可以满足生产线上的部件预装锁紧需求，也能适配设备后期维护保养时的螺母拆装作业，尤其适用于对锁紧精度要求较高的轴承定位、主轴预紧场景，能够保障螺母锁紧后受力均匀，避免因锁紧不当导致的轴承游隙偏差、部件同轴度误差等问题。在功能特性设计上，这款扳手采用了一体式长力臂结构，力臂长度经过力学测算，既能够让操作人员施加较小的握力就获得足够的锁紧力矩，也避免力臂过长导致的过锁紧问题，扳手头与螺母接触的卡爪部位做了加厚强化处理，能够承受大扭矩作业下的载荷，不会出现卡爪断裂、变形的问题；手柄部位开设了多个等距的减重通孔，在不降低结构强度的前提下大幅降低扳手整体重量，减轻长时间作业的操作疲劳，同时这些通孔也可以用于扳手的悬挂收纳，适配车间工具挂板的存放需求；扳手整体做了圆滑过渡处理，没有尖锐棱角，避免作业过程中剐蹭操作人员或周边精密部件。从设计思路来看，这款扳手完全围绕KM9锁紧螺母的结构参数做匹配设计，首先精准测绘了KM9锁紧螺母的外径尺寸、卡槽分布、卡槽深度与宽度参数，确保扳手头的内圈轮廓与螺母外圈完全贴合，卡爪与卡槽的配合间隙控制在合理范围，既不会因为间隙过大导致作业时晃动打滑，也不会因为间隙过小出现卡滞无法套入的问题；力臂的长度设计结合了该规格螺母推荐的锁紧力矩范围，按照普通人手的常规施力大小测算，确保操作人员无需额外加接延长杆就可以达到标准锁紧力矩，同时避免力矩过载损坏螺母或配套部件；整体结构采用一体式成型设计，没有额外的拼接部件，从根源上避免了拼接结构松动、断裂的风险，提升工具的使用寿命。在外形尺寸与安装边界方面，扳手头的内圈直径完全匹配KM9锁紧螺母的外径，卡爪的凸起尺寸与螺母卡槽深度完全适配，作业时只需要将扳手套在螺母外侧，对齐卡槽后即可施加扭矩，不需要额外的调整操作；手柄的宽度做了符合人体工学的优化，握持部位的厚度适配人手抓握的弧度，长时间握持不会产生明显的硌手感；扳手整体的外轮廓尺寸经过优化，在满足力臂长度要求的前提下，尽可能缩小了非必要的结构尺寸，能够适配空间较为局促的装配场景，比如设备内部的螺母拆装作业，不会因为扳手尺寸过大无法伸入作业区域；扳手头的厚度做了减薄处理，能够适配螺母安装位置周边空间狭窄的场景，不会因为扳手头过厚与周边部件产生干涉。
