壁挂式三瓶位气瓶固定收纳支架

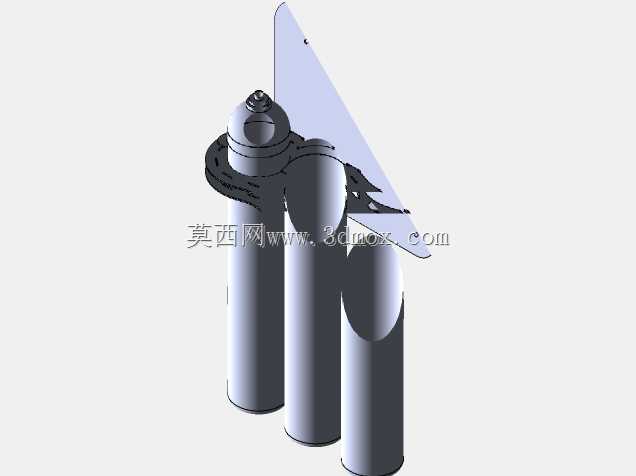

在工业生产车间、设备维修站点、喷涂作业区域以及各类实验室场景中，压缩气瓶是十分常见的气源存储载体，这类气瓶多为圆柱形金属结构，直立放置时若缺乏有效固定，极易受外力碰撞、地面震动影响发生倾倒，轻则造成瓶阀损坏引发气体泄漏，重则导致瓶体爆裂引发安全事故，同时零散摆放的气瓶也会占用宝贵的地面作业空间，影响现场通行与物料流转效率。这款壁挂式三瓶位气瓶固定收纳支架，正是针对这类场景下的气瓶固定与收纳需求设计的专用工装结构。该支架整体采用壁挂安装形式，无需占用地面空间，可直接固定在墙面、设备侧壁等垂直立面之上，适配直径统一的常规工业小型气瓶，可同时完成三个气瓶的直立固定，有效解决多气瓶零散摆放的管理难题。从功能特性来看，支架分为承托与背靠两部分结构，下部的承托板根据三个气瓶的排布做了贴合瓶身弧度的定位凹槽设计，每个凹槽对应一个气瓶的放置位，可对气瓶底部形成侧向限位，避免瓶体出现横向滑移；上部的背靠板为整块板式结构，顶部预留了手提式镂空槽，既可以在安装时作为临时持握点位方便施工定位，也能在日常使用中对气瓶上部形成倚靠防护，配合承托板的限位，让气瓶始终保持直立稳定状态，即使受到轻微外力碰撞也不会发生倾倒。在设计思路上，这款支架充分考虑了安装与使用的便捷性，整体结构采用一体化折弯成型的设计思路，没有多余的零散拼接部件，既保证了整体结构的强度，也减少了加工与装配的工序；背靠板上预留的安装孔位可适配常规膨胀螺丝的安装尺寸，安装时只需先在墙面标记对应孔位，完成打孔固定后即可投入使用，无需额外的复杂调试。从安装边界与尺寸适配来看，支架的整体厚度控制在较薄的区间，安装后突出墙面的距离不会过大，不会对周边的作业通道造成过多挤占；承托板的凹槽弧度与常规小型工业气瓶的瓶身直径完全匹配，气瓶放入后不会出现晃动间隙，同时取放时只需垂直向上抬起即可移出，日常更换气瓶的操作十分便捷。在实际应用中，这款支架可广泛用于喷涂车间固定喷漆气瓶、维修车间固定焊接保护气瓶、实验室固定实验用小型气瓶，既能够满足安全生产的规范要求，实现气瓶的定点规范存放，也能有效提升作业现场的空间利用率，让现场物料管理更加规整有序，从细节处降低生产作业中的安全隐患。
