7/24锥度面铣刀安装刀柄结构

项目分类:3D模型 发布时间:2021-06-26 ID:212218
  • 7/24锥度面铣刀安装刀柄结构
  • 7/24锥度面铣刀安装刀柄结构
  • 7/24锥度面铣刀安装刀柄结构
  • 7/24锥度面铣刀安装刀柄结构
  • 7/24锥度面铣刀安装刀柄结构
  • 7/24锥度面铣刀安装刀柄结构

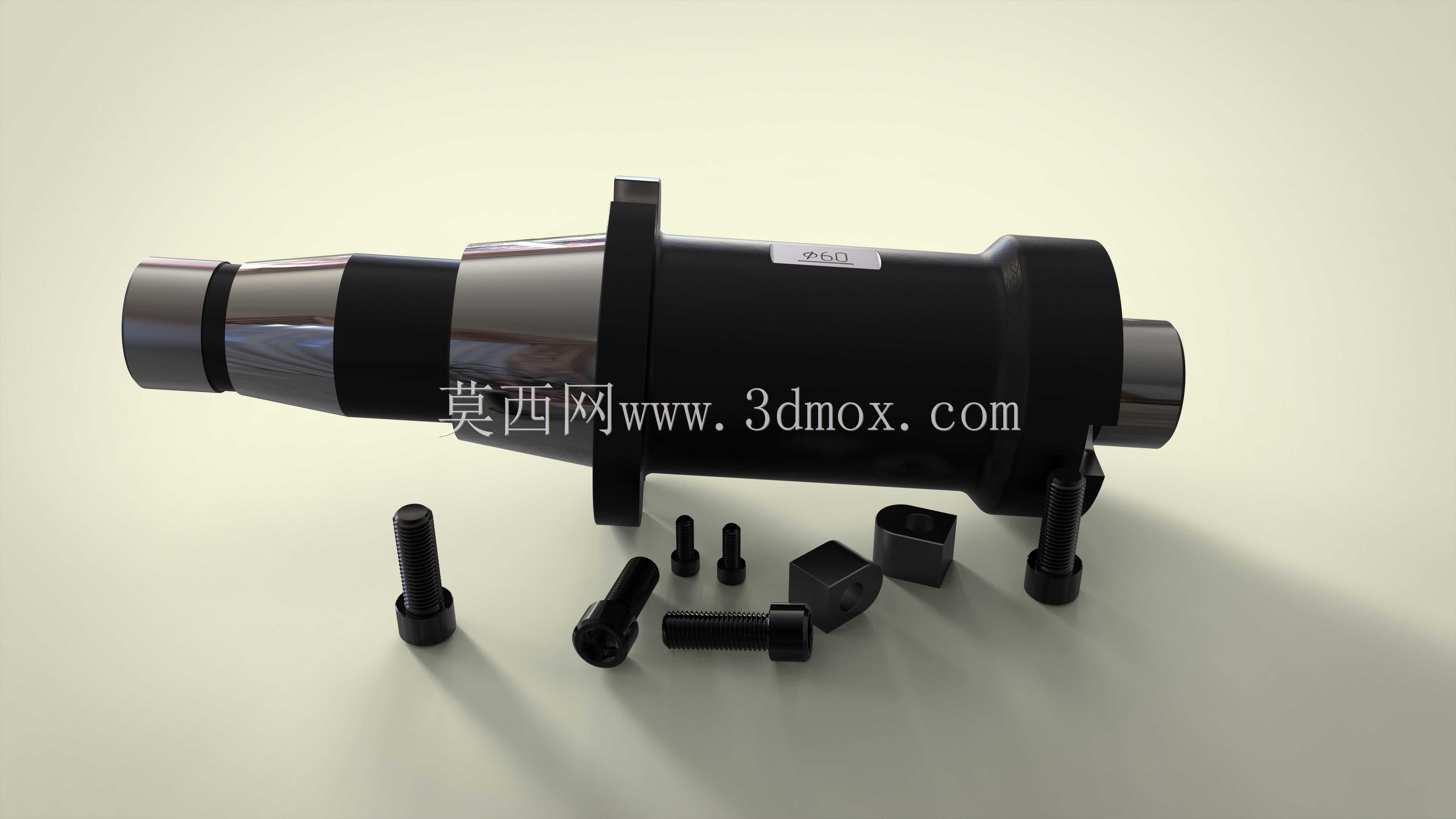

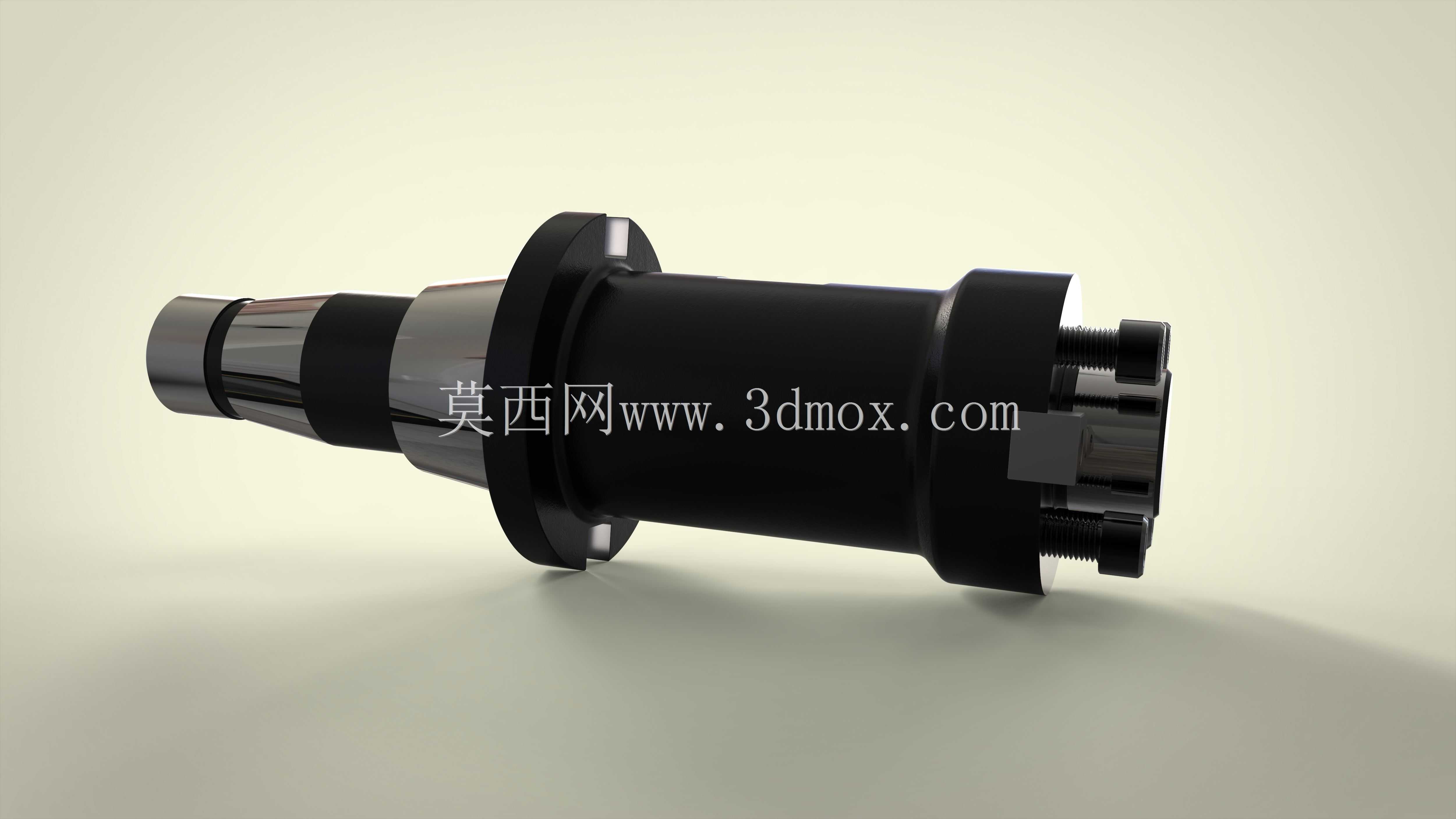

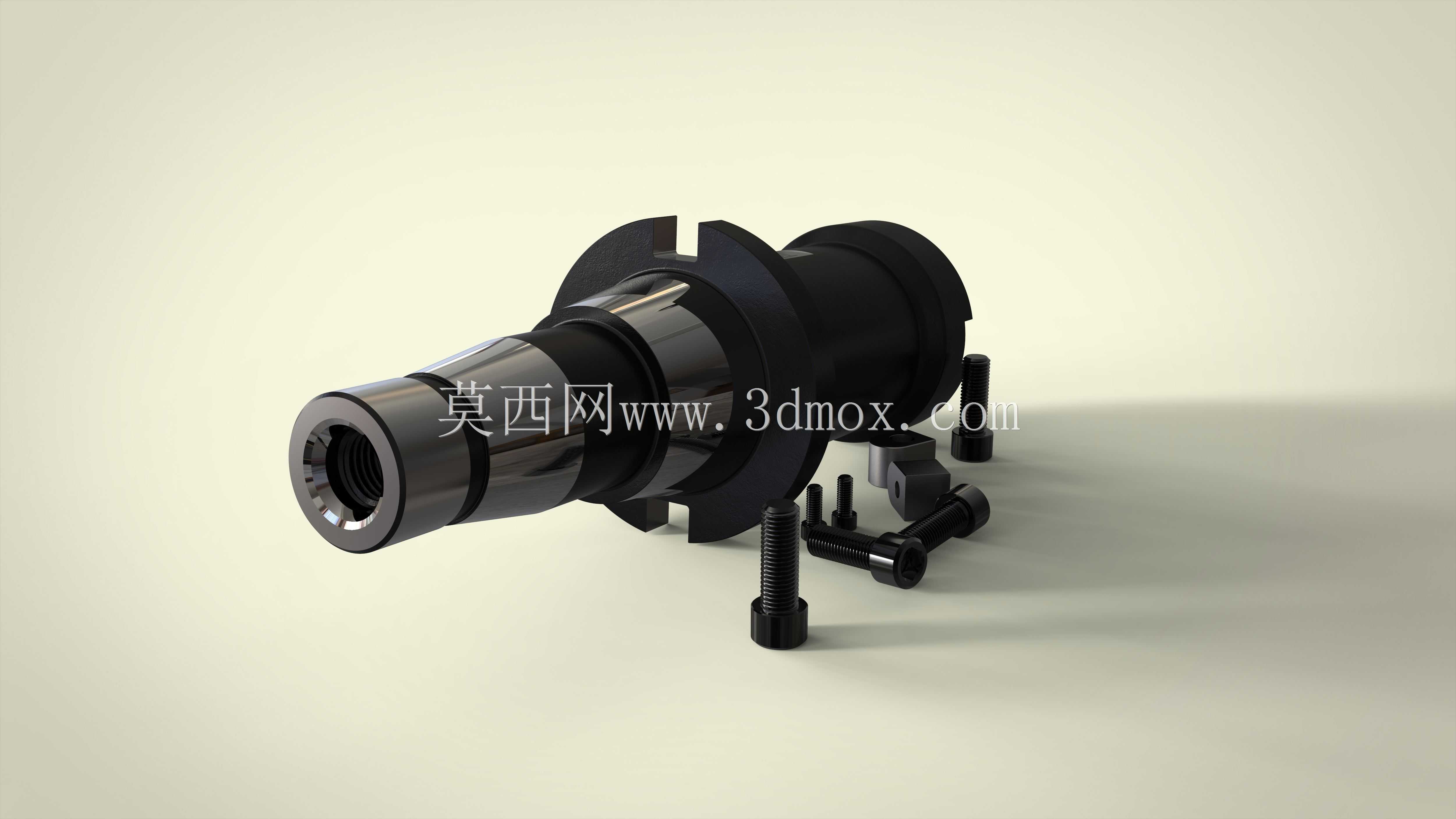

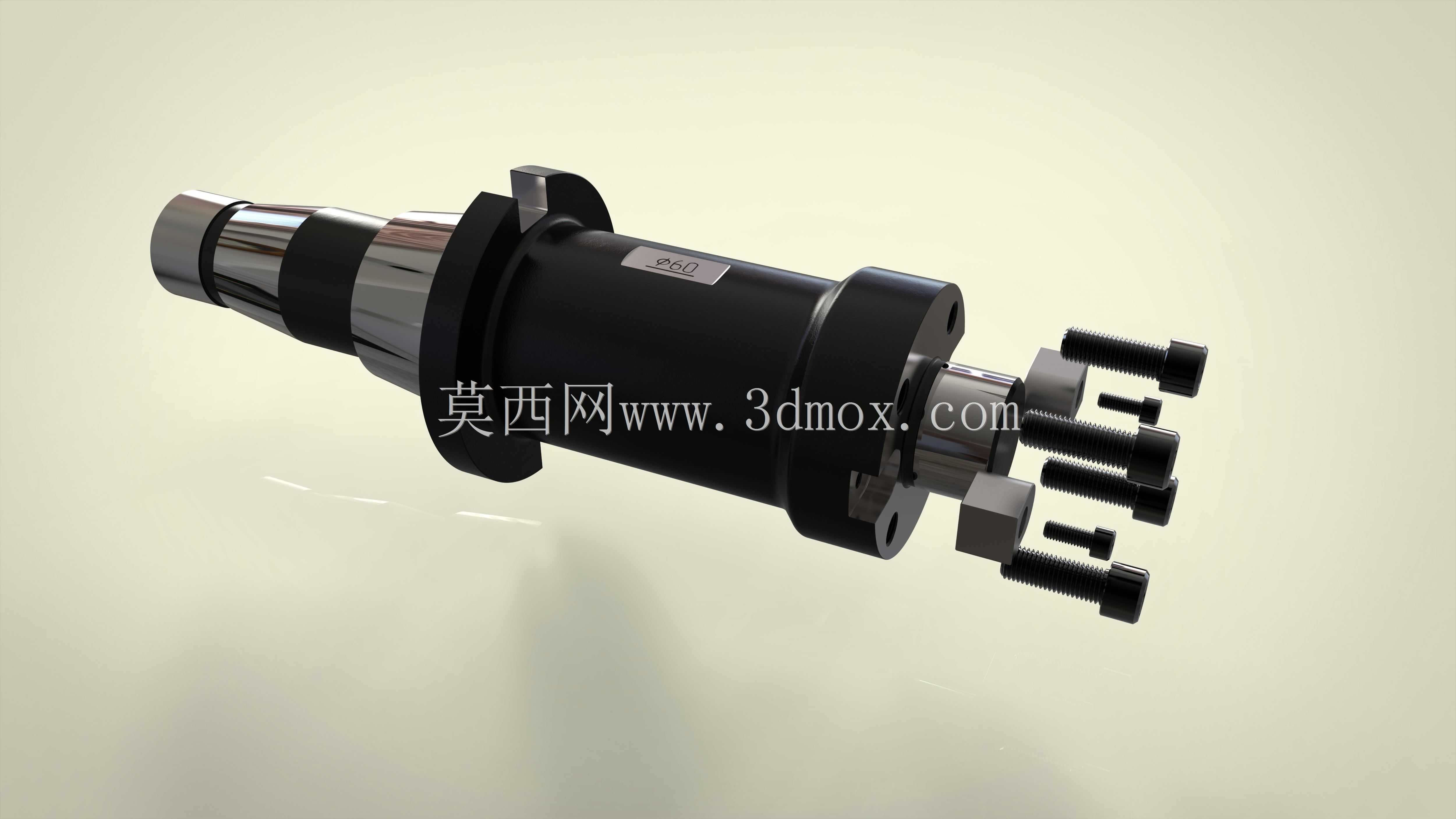

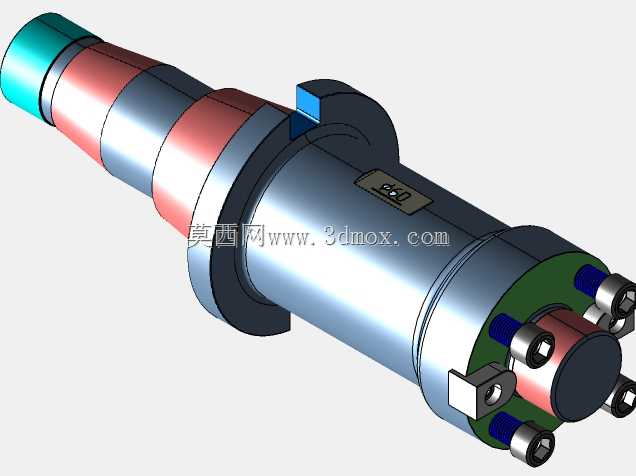

这款7/24锥度铣刀座,是立式铣床、卧式镗铣床以及加工中心主轴端搭载面铣刀盘的核心连接构件,日常在金属切削加工车间的平面铣削工序里随处可见,不管是铸铁箱体的结合面精铣、结构钢焊接件的飞边去除,还是铝合金板材的大面开粗,都需要靠它完成刀具与主轴的刚性衔接。从结构设计逻辑来看,主体采用7:24的自锁锥度作为主轴连接端,这个锥度的选型本身就兼顾了安装便捷性与大扭矩传递需求,锥面贴合后能实现很高的同轴度定位,同时不会像莫氏锥度那样在高速切削下出现锥面抱死难以拆卸的问题,非常适合需要频繁换刀的批量加工场景。刀座主体的法兰盘位置设计有对称的驱动键槽,安装时可以和主轴端面的传动键配合,抵消大切深铣削时产生的周向切削扭矩,避免锥面单独受力出现打滑磨损,延长主轴锥孔和刀座锥柄的使用寿命。靠近刀具安装的一端设置了精密的芯轴定位止口,面铣刀盘装入后可以通过端面的压紧螺栓从轴向锁死,配套的不同规格内六角螺栓分别对应不同直径规格的铣刀盘安装,能覆盖常用直径范围的可转位面铣刀、焊接式面铣刀装夹需求。从安装边界尺寸来看,锥柄部分的尺寸严格遵循通用机床主轴的锥孔标准,法兰盘的外径、驱动键的宽度与位置都和主流机床的端面接口匹配,安装时不需要额外制作过渡转接件,直接推入主轴锥孔后拉紧拉杆即可完成固定。刀座的悬伸长度经过合理控制,在保证足够的刀具安装空间的前提下,尽可能缩短主轴端到刀盘切削面的距离,以此提升整个刀具系统的刚性,减少大进给铣削时的振颤,改善加工面的表面质量。日常使用中,这类刀座需要定期检查锥面的磕碰情况、安装螺栓的拉伸疲劳情况,避免因定位精度下降导致加工面出现接刀痕、平面度超差的问题,在粗加工工序中使用时,还需要配合扭矩扳手按照规定力矩拧紧刀盘压紧螺栓,防止高速旋转时刀具松动引发安全事故。
