手持式砂轮机凿管模块结构设计

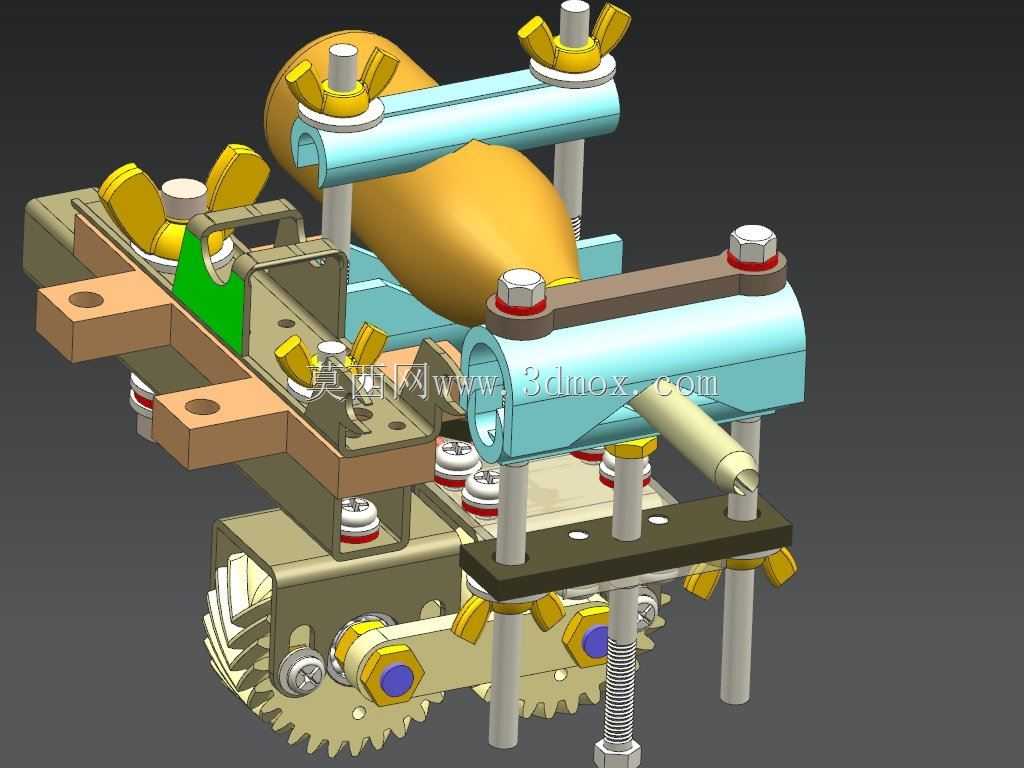

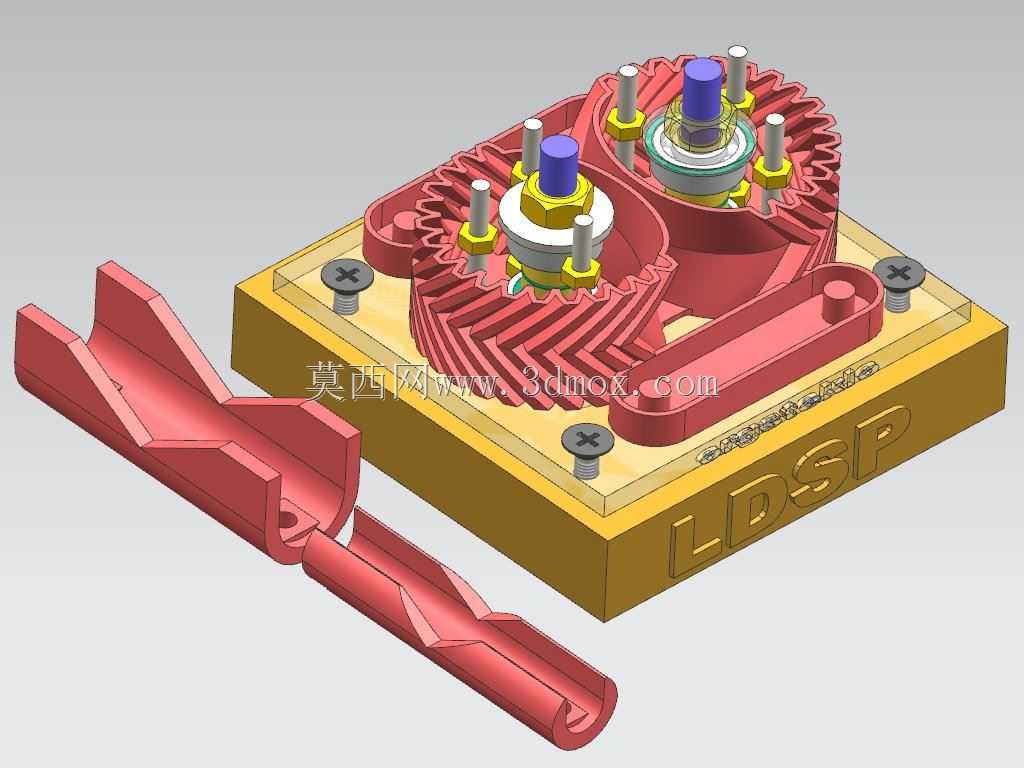

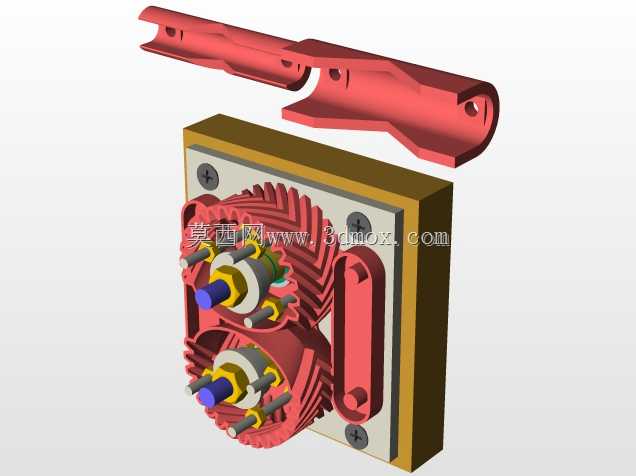

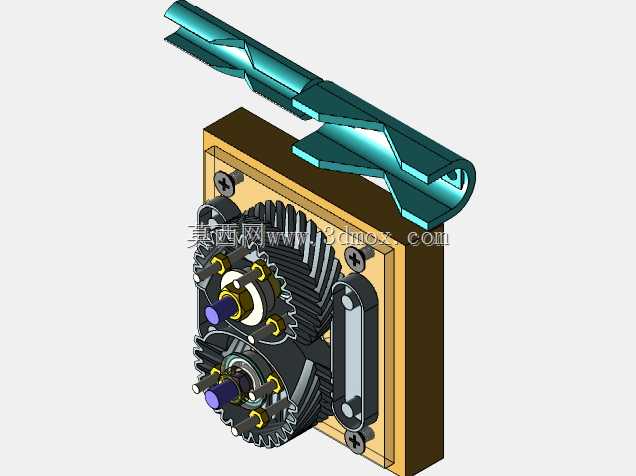

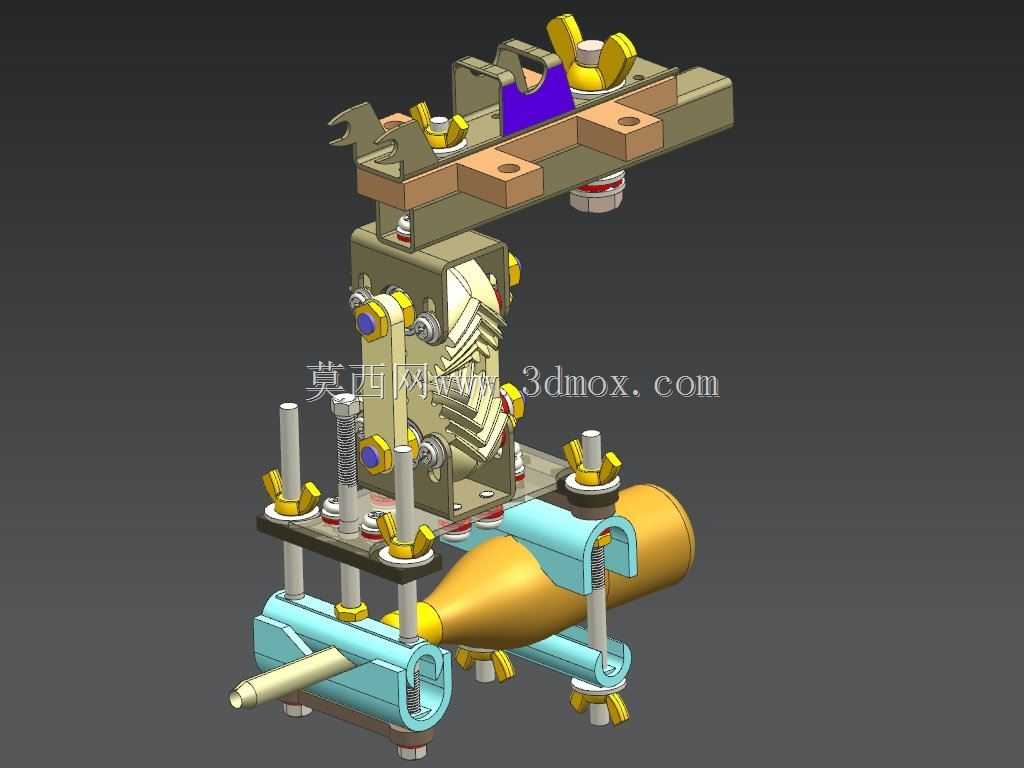

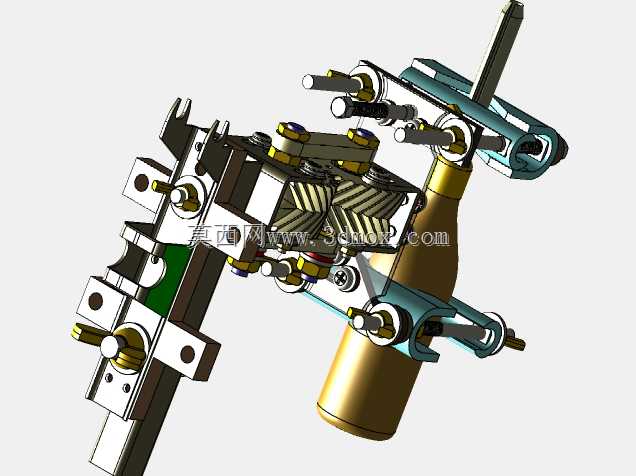

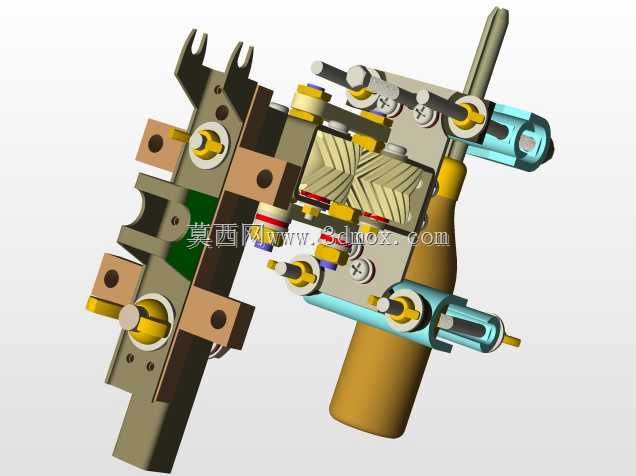

该凿管模块是配套手持式砂轮机开发的专用作业功能组件，主要面向现场管路安装、检修场景下的管端凿削、修磨、坡口加工需求，解决传统手持砂轮机作业时定位不准、加工精度差、劳动强度高的痛点，可适配小口径金属管材的现场加工作业，在水电安装、设备管线检修、小型金属构件现场改制等场景中能够大幅提升作业效率与加工一致性。模块整体采用分层堆叠式结构设计，下部为管材夹持固定单元，通过多组可调式压紧旋钮配合仿形夹座，可适配一定外径范围内的圆形管材装夹，夹座采用开口式环抱结构，无需从管端穿套即可在管路任意位置完成装夹固定，夹持接触面做了防滑贴合处理，能够避免磨削作业时管材出现周向转动或轴向窜动，保证加工过程的稳定性。中部为磨削进给导向单元，设置了多根垂直导向立柱与滑动承载板，承载板上预留了砂轮机主机的安装定位接口，可将手持式砂轮机主机牢固固定在滑动板上，滑动板沿导向柱的进给行程经过精准核算，既能够满足管端凿削、坡口加工的进给深度需求，又设置了硬限位结构避免进给超程损伤管材或磨具，导向柱与滑动板之间采用低摩擦衬套配合，进给操作顺滑无卡滞，作业人员只需施加较小的下压力即可完成稳定的进给磨削动作，同时导向结构保证了磨削角度的一致性，避免人工手持操作时的角度偏差导致的坡口不均、凿削面倾斜等问题。上部为角度调节与功能拓展单元，设置了可翻转的角度定位支架，配合快锁式旋钮可快速切换0度、30度、45度等常用管端加工角度，满足平口、标准坡口等不同加工需求，支架上还预留了多组拓展安装孔位，可根据作业需求加装定位挡块、深度标尺等辅助配件，进一步拓展加工适用范围。整体结构紧凑，安装边界充分考虑手持作业的便携性需求，整体重量控制在单人可手持操作的合理范围内，下部夹持单元的开合范围覆盖常见小口径金属管材的外径尺寸，上部安装接口可适配主流规格的手持式砂轮机主机，无需对原有砂轮机做破坏性改装即可快速组装使用，模块上所有操作旋钮都做了加大防滑设计，佩戴劳保手套也可轻松完成锁紧、调节操作，各活动部件都设置了防尘结构，能够阻挡磨削产生的金属碎屑进入运动配合面，延长模块的现场使用寿命，作业过程中模块与管材、砂轮机形成稳定的刚性连接体系，将原本完全依靠人工手持控制的磨削作业转化为沿固定轨迹的精准进给，既降低了作业人员的操作技能要求，又能有效提升管端加工的质量稳定性，减少后续管路焊接、连接时的对口调整工作量。
