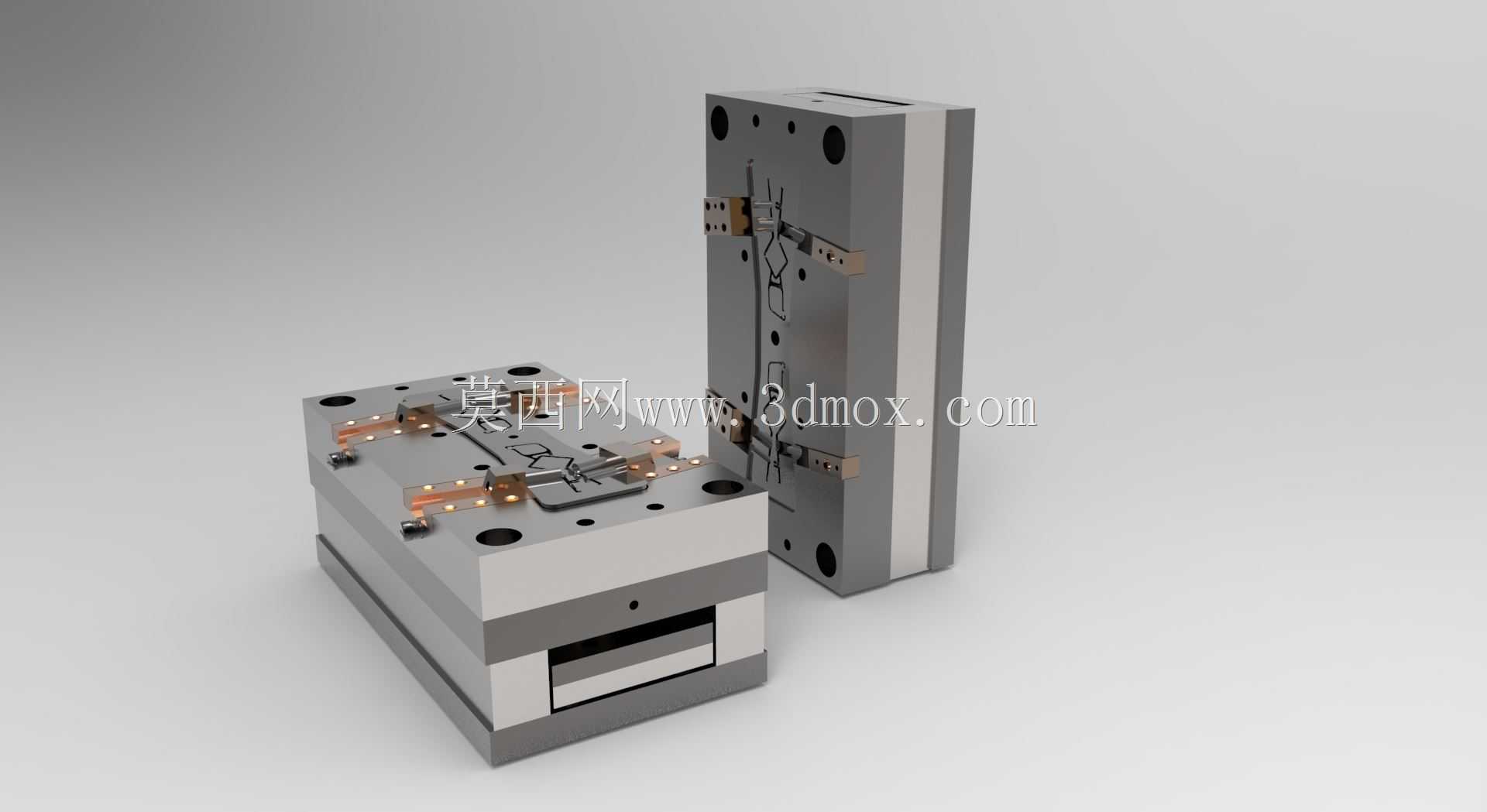

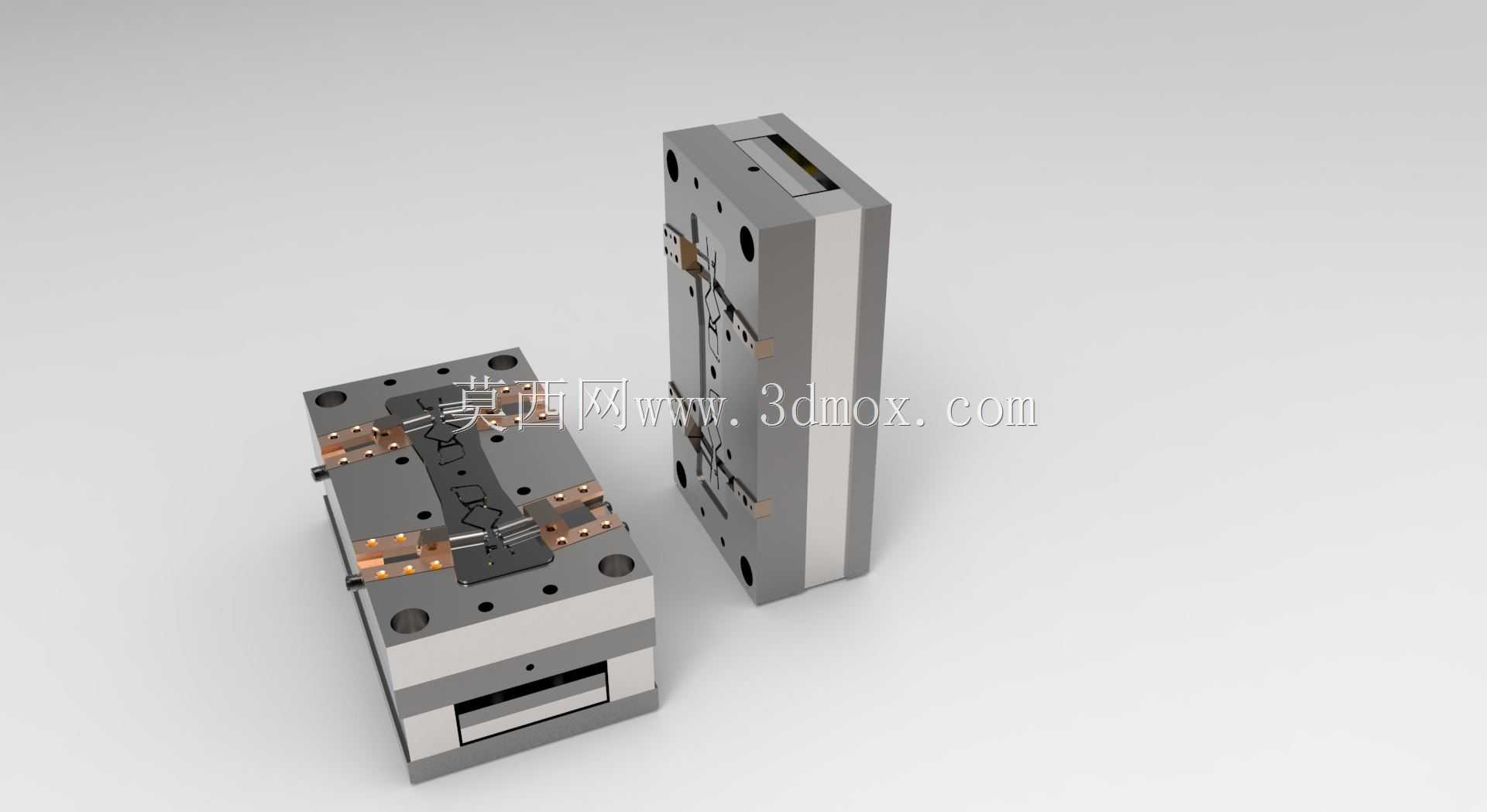

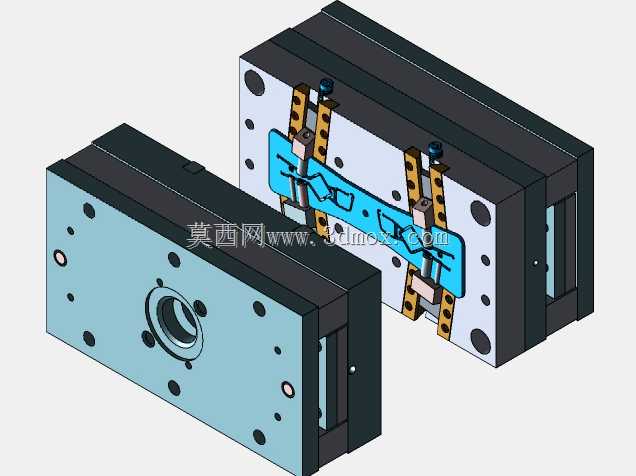

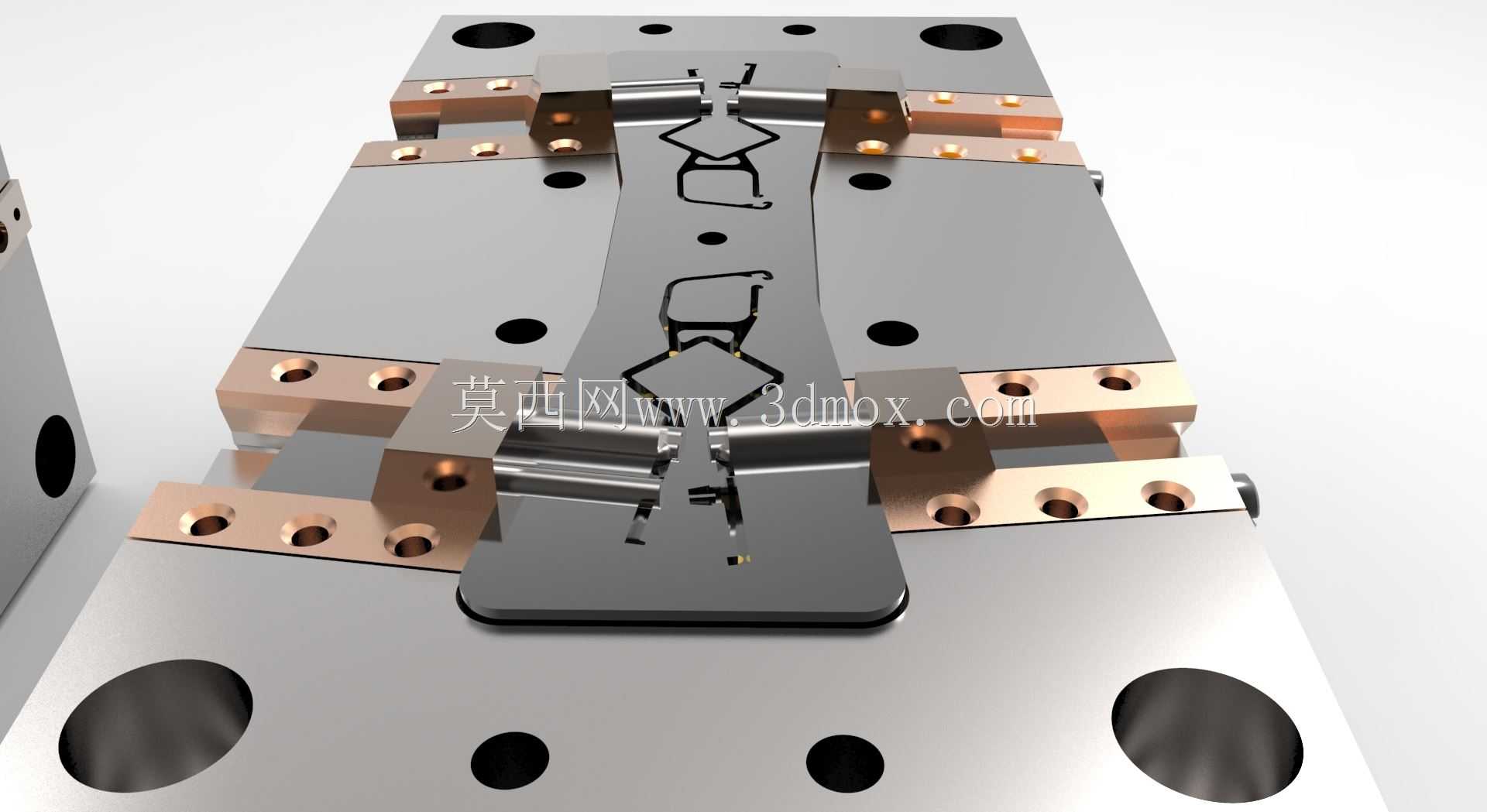

精密夹子连续冲压成型模具结构

这套模具针对薄壁弹性夹子类五金件的批量冲压生产设计，适配常规开式单点压力机的安装接口，上下模座采用标准模架规格，安装孔位匹配常用25吨到40吨冲床的工作台T型槽间距，无需额外加工过渡垫板即可完成装夹。从实际生产场景来看，这类夹子广泛应用于文具装订、线束固定、小工件夹持等民用与工业领域，单批次生产需求量大，对成型尺寸一致性、折弯回弹控制有较高要求，因此模具采用多工位级进的结构排布，沿料带送进方向依次设置冲定位孔、冲外形废料、预折弯、成型、精整、落料工位，料带依靠两侧导正销实现精准送料定位，每步送进步距误差控制在0.02mm以内，避免多工位累积误差导致的产品尺寸超差。模具的成型工位特意设置了可调式折弯入块，针对不锈钢、弹簧钢等不同弹性材质的回弹特性，可通过研磨入块成型面调整折弯角度，无需更换整套成型零件，大幅降低换产调试的时间成本。上下模之间采用独立导柱导套配合，配合间隙控制在0.01mm以内，保证高速冲压过程中上下模的对中精度，避免啃模风险。卸料板采用弹性卸料结构，搭配矩形弹簧提供均匀的卸料力，保证料带在冲压过程中始终处于压紧状态，避免薄料冲压时出现的翘曲、变形问题。模具的刃口部分采用硬质合金镶件结构，相比整体钢模，刃口寿命提升3倍以上，刃口磨损后仅需更换对应镶件即可快速恢复生产，减少停机维修时间。从安装边界来看，模具闭合高度适配常规冲床的闭合行程范围，模座边缘预留了快速锁模的槽位，配合快速夹模装置可在15分钟内完成整套模具的装夹与初步调试。成型型面的粗糙度达到Ra0.8，保证冲压出的夹子表面无划痕、拉伤，成型后的夹子夹持力稳定，开合回弹量控制在设计允许范围内，无需后续人工整形即可直接满足装配使用要求。模具的废料排出通道做了斜度设计，冲压产生的边角废料可沿斜面自动滑出模具体外，避免废料堆积在型腔内导致的模具损坏。
