曲柄修整检测用工装台架结构设计

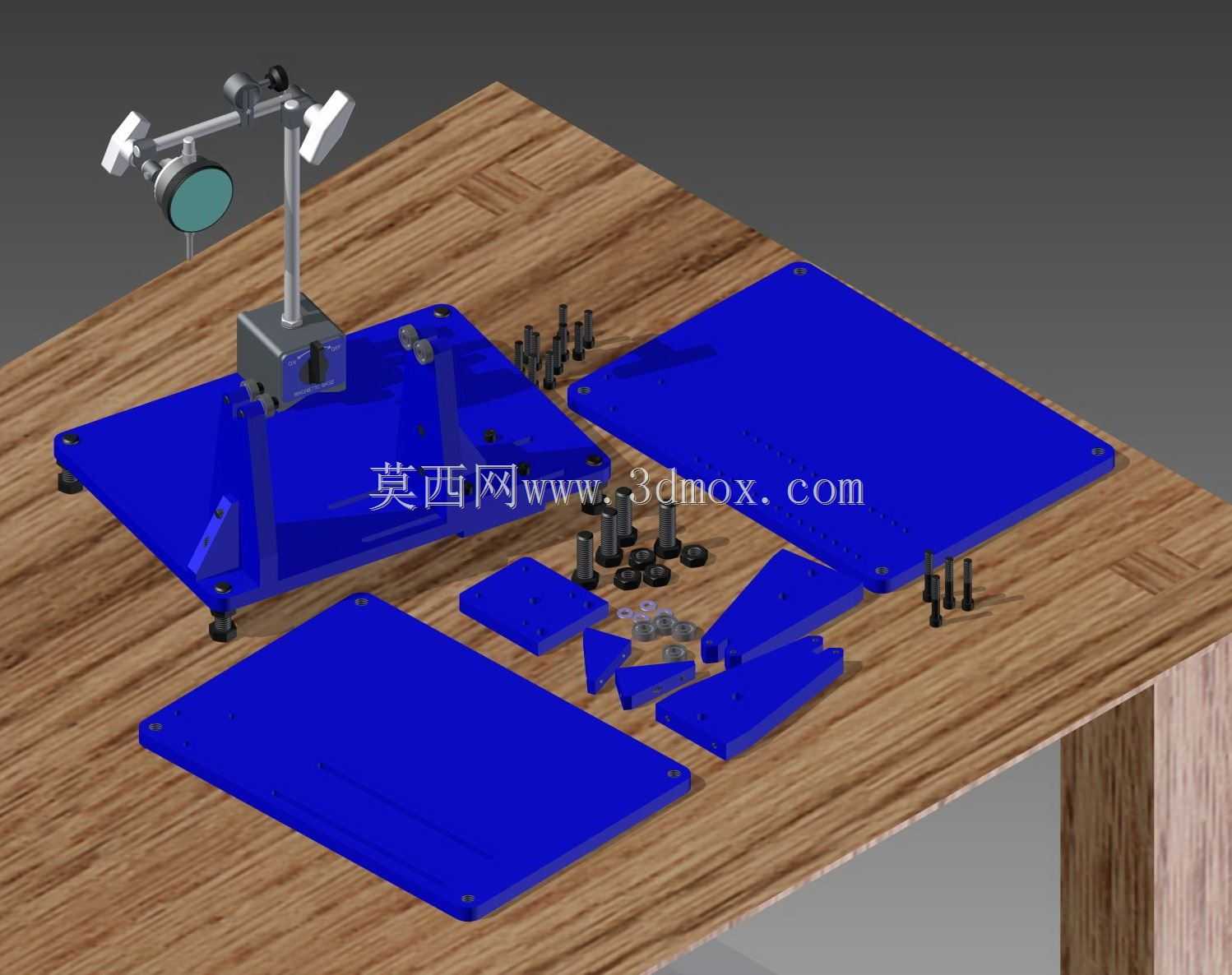

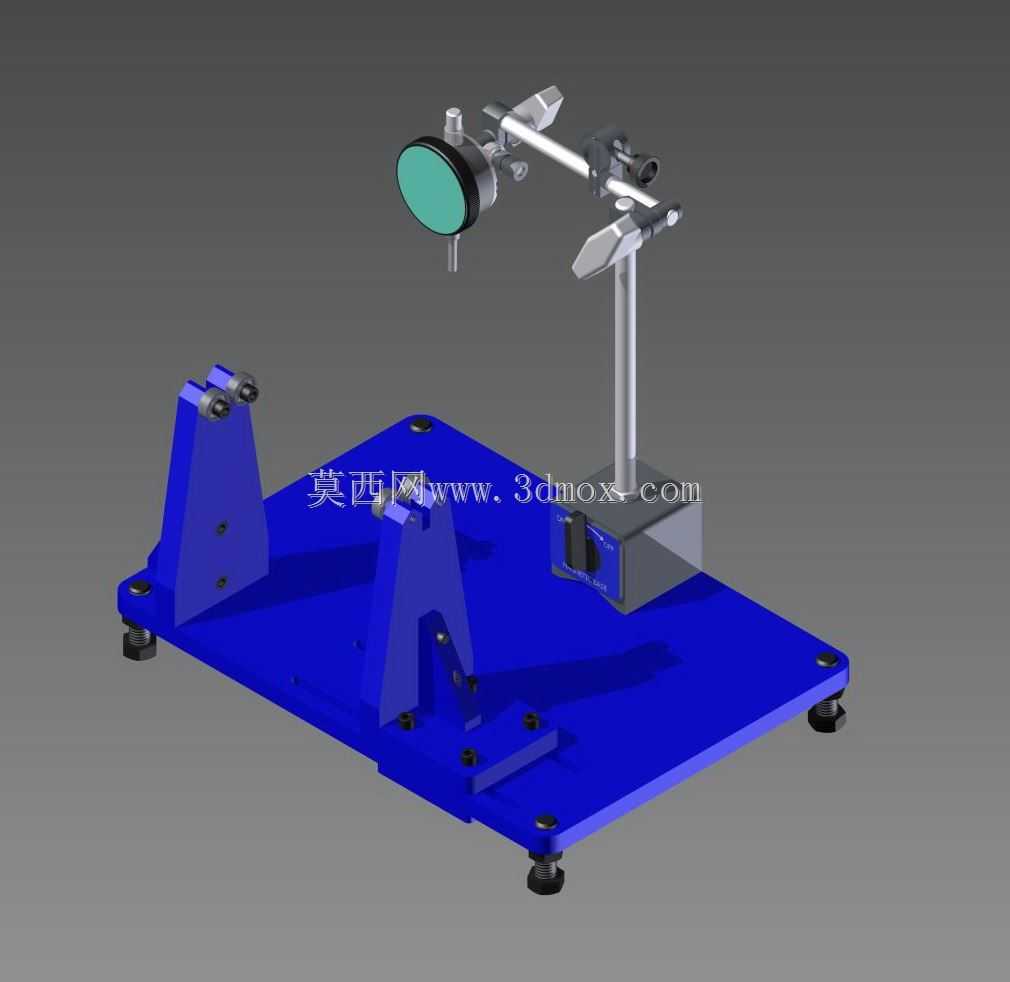

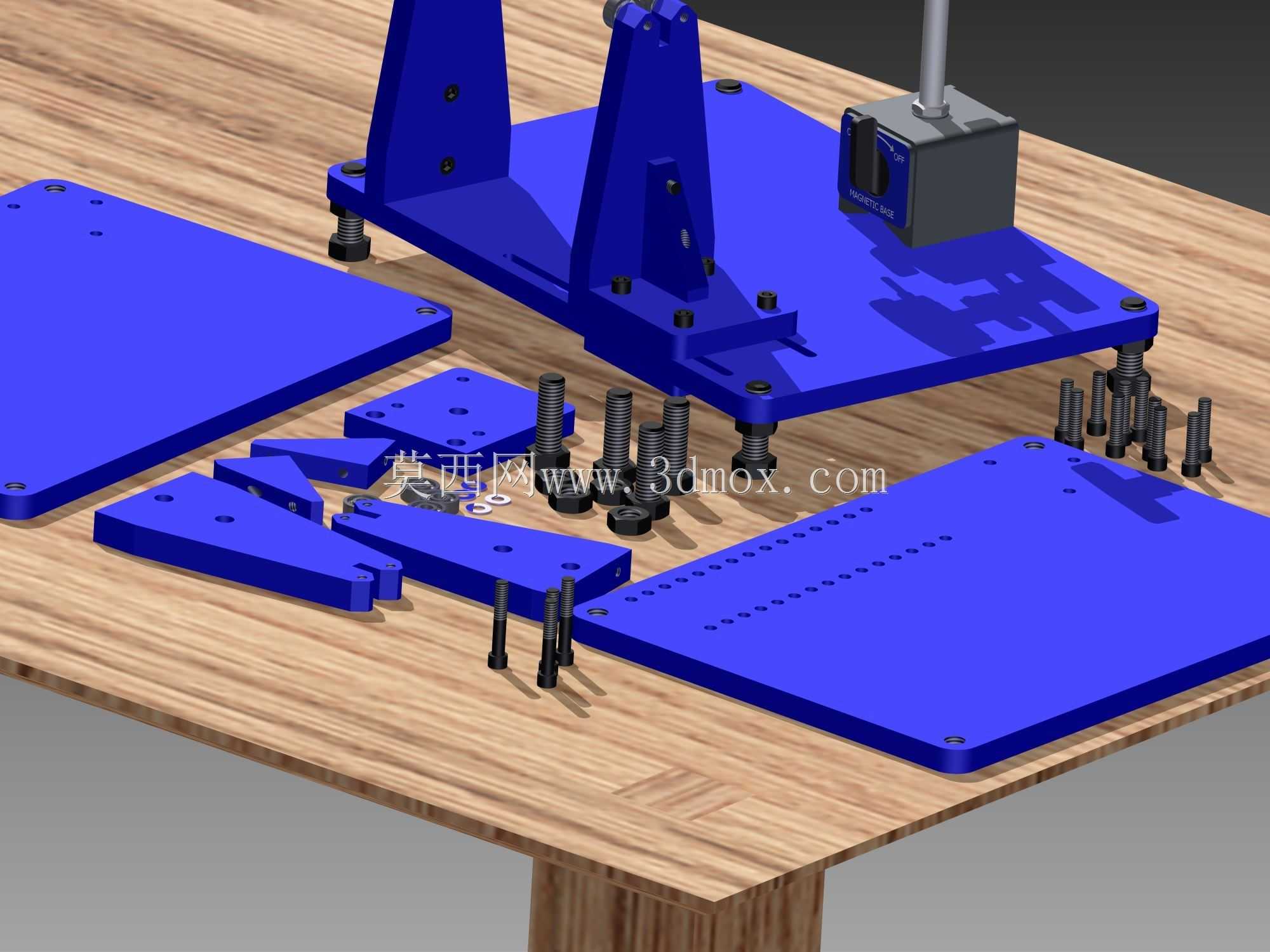

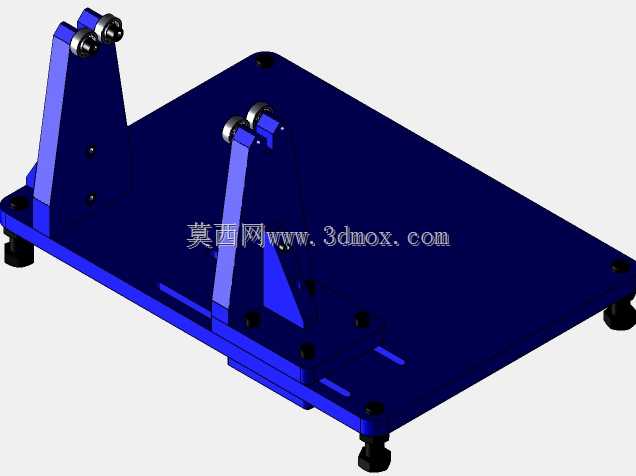

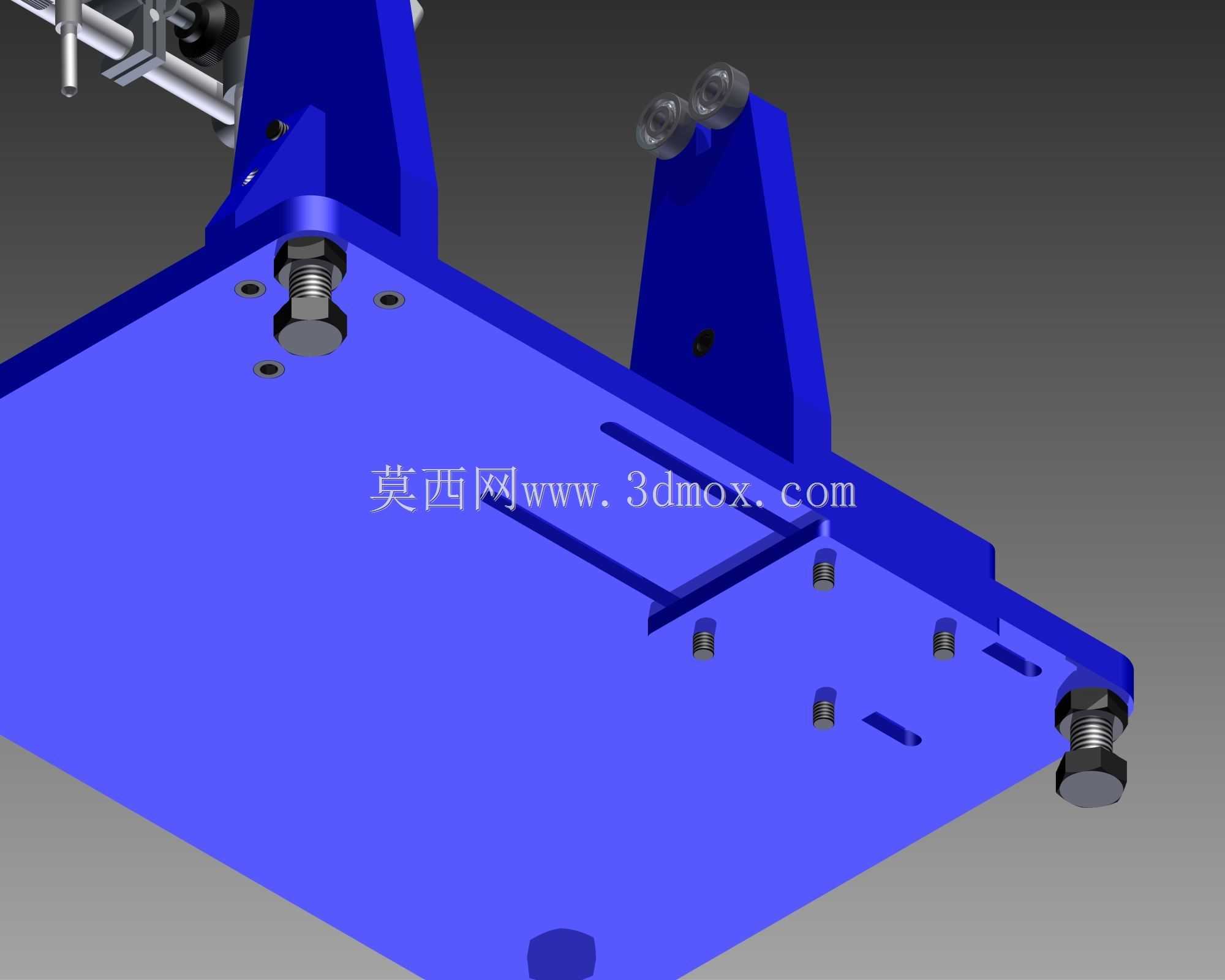

这套台架主要面向小型曲柄类零件的修整加工与形位误差检测场景，常见于机修车间、小型零部件加工工位，适配单件小批量的曲柄修整作业，不用搭建复杂的专用检测线，就能完成曲柄的形位公差校验、修整过程中的尺寸复测。台架采用一体化平板底座作为安装基准，底座四角配置可调减震脚杯，可在不平整的工位台面上快速调平，保证基准面的平面度误差控制在工装使用允许范围内，底座整体采用厚实的板材结构，避免修整作业中产生的振动影响检测读数精度。底座上设置两组V型定位支撑座，支撑座带有锁紧压块，可根据待修整曲柄的轴颈直径调整压块锁紧行程，适配不同轴径的曲柄装夹，支撑座本身在底座上预留了长条形安装槽，可沿底座长度方向调整安装位置，适配不同长度规格的曲柄装夹定位，装夹时将曲柄两端主轴颈放置在V型支撑面上，压块锁紧后即可限制曲柄的径向与轴向窜动，保证修整过程中工件位置稳定。台架一侧配置可多维度调整的表架安装立柱，立柱通过底部的滑移座可在底座的T型槽内横向移动，调整检测位置，立柱上的横臂可沿立柱上下升降、绕立柱周向旋转，横臂上的表夹头可沿横臂轴向滑移、调整俯仰角度，可装夹百分表或杠杆表，检测头可触达曲柄的连杆轴颈、曲柄销等各个检测位置，完成曲柄的圆跳动、同轴度等形位误差检测，也可在修整过程中实时监测修整量，避免修整过量。设计过程中针对木质工作台等刚性不足的安装场景，额外在底座关键受力位置增设了角撑结构，提升底座整体的刚性，减少受力变形带来的检测误差；支撑座的定位面采用小余量加工设计，不需要做复杂的开槽工艺，采用标准型材与现成标准件组合装配，降低加工制作难度，普通机加工工位即可完成整套台架的制作装配。整套台架的安装边界控制在小型工位可容纳的范围内，不需要额外占用大面积生产场地，表架调整范围覆盖常见小型曲柄的全部检测点位，支撑座的调整行程可覆盖常规小功率内燃机、小型传动机构用曲柄的装夹需求，修整作业时可配合锉削、小余量磨削等手工修整工艺，边修整边检测，不需要反复拆装工件转移到检测工位，大幅提升单件曲柄修整的作业效率，同时装夹定位的重复精度可保证多次复测的读数一致性，避免多次装夹带来的定位误差影响修整质量。
