塑料盖注塑成型模具结构设计方案

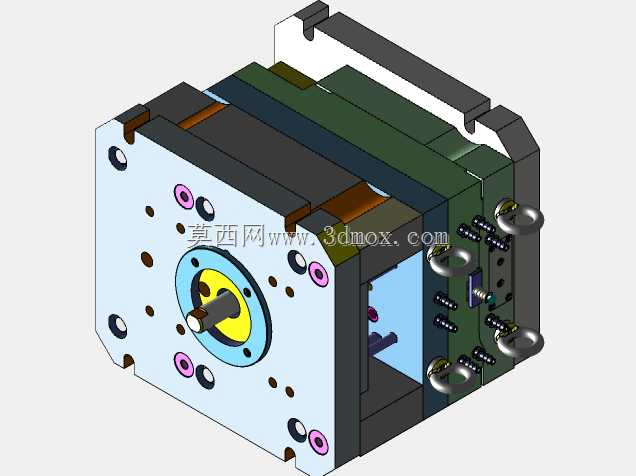

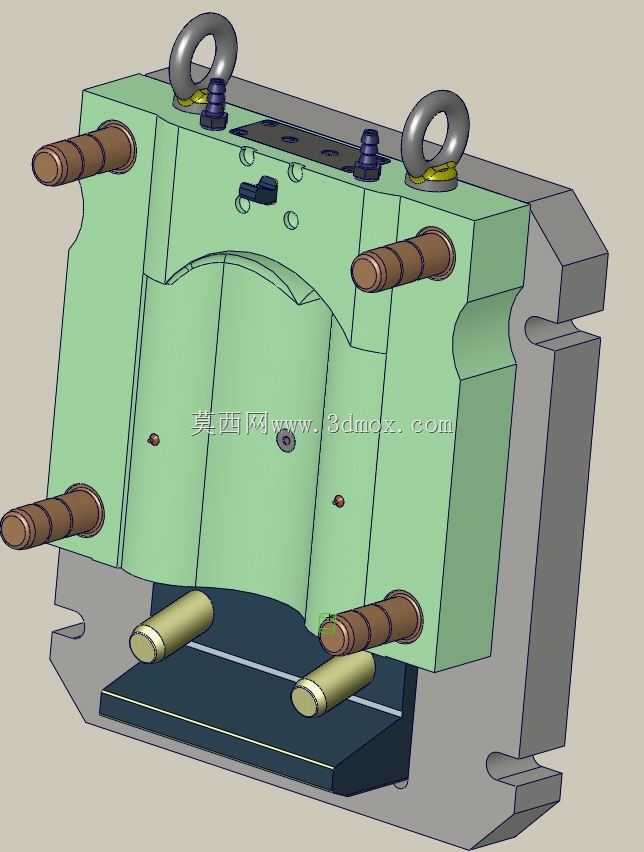

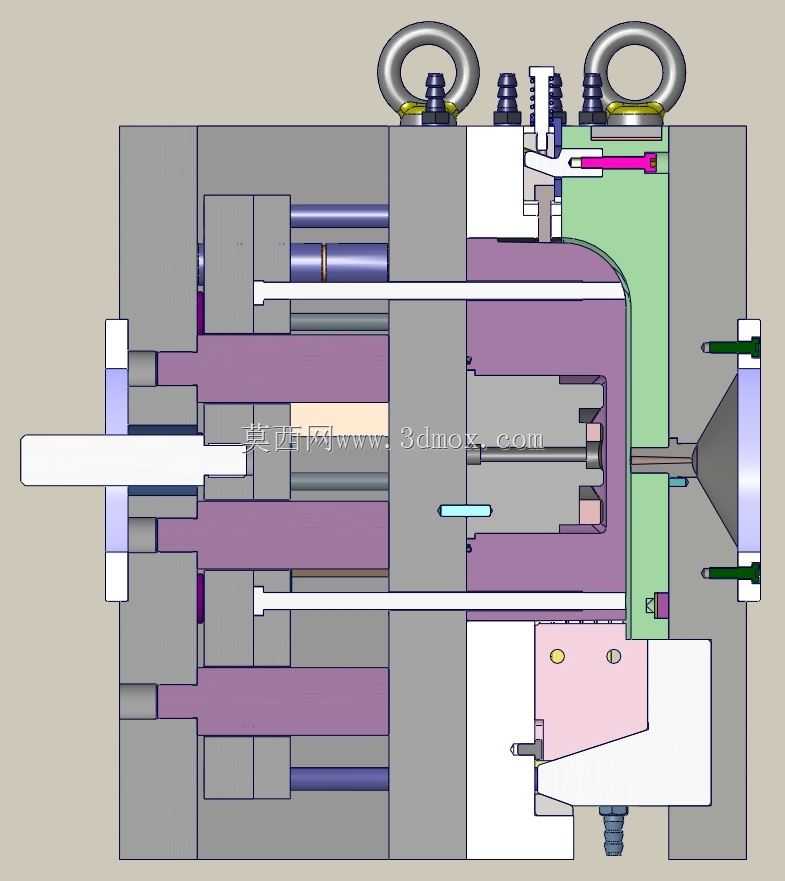

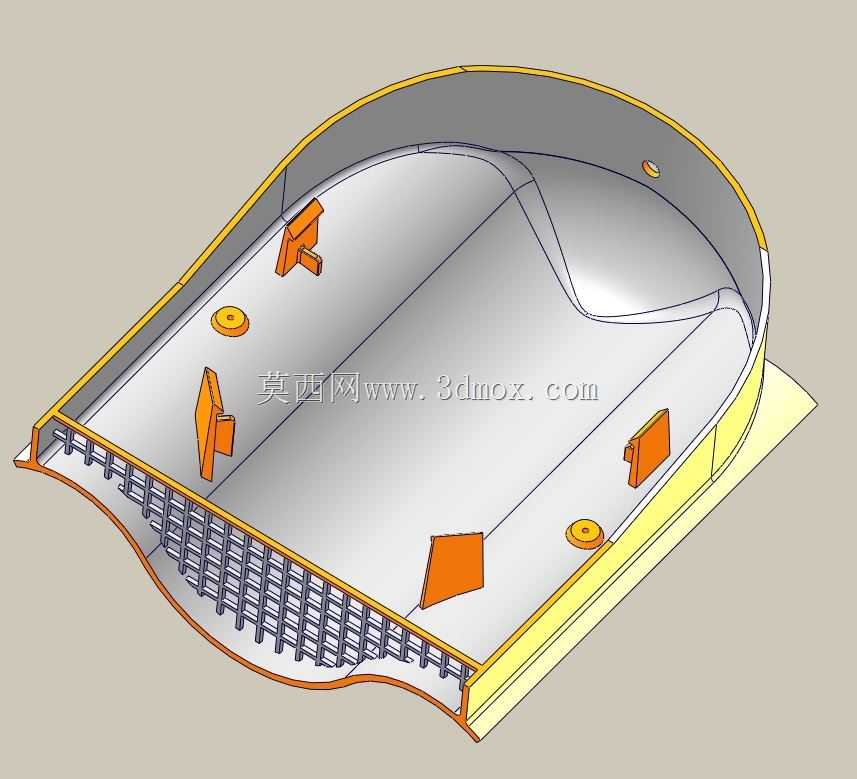

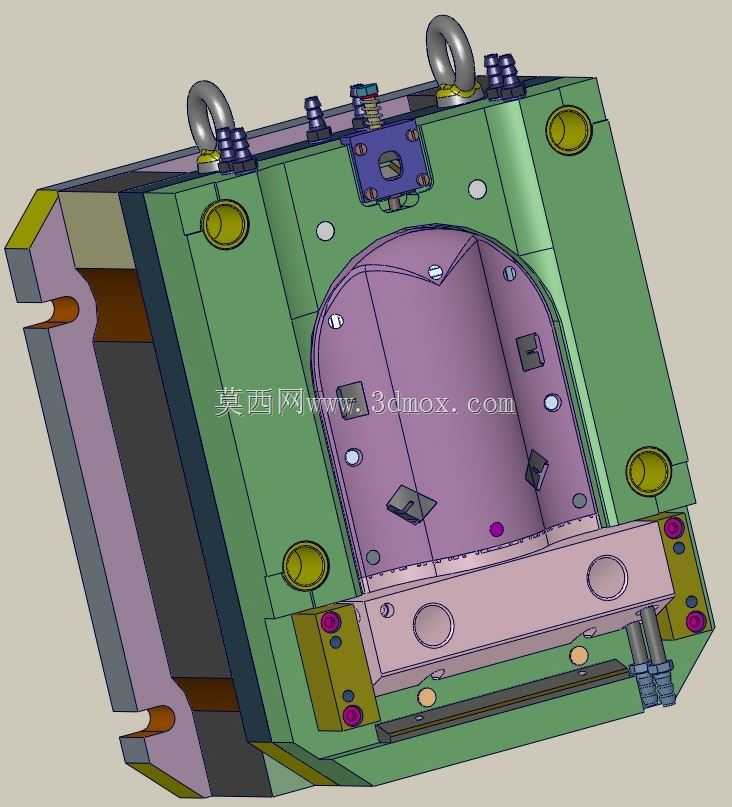

这套模具针对带内凹特征的塑料盖类制品开发，主要应用于日用包装、小型工业塑料配件的批量注塑生产场景，适配卧式注塑机的安装规格，可直接匹配常规吨位注塑机的拉杆间距、定位圈尺寸与浇口对接标准，无需额外改装即可上机试模。从结构布局来看，模具采用多板模架结构，设置了独立的定模固定板、流道板、动模板、支承板与推出固定板，顶部配置的吊环结构适配车间常规吊装作业，模架整体长宽尺寸控制在常规中小型注塑机的容模范围内，闭合高度符合对应吨位设备的最小模厚要求，开模行程预留了足够的制品顶出与取件空间。设计过程中针对塑料盖的内侧倒扣特征，采用了斜顶抽芯结构，开模过程中斜顶随动模后退的同时完成横向抽芯动作，避免制品脱模时出现卡滞、拉伤问题；浇注系统采用侧浇口进料，熔体填充路径经过模流验证，可保证盖体各部位填充均衡，减少熔接痕、缺料等成型缺陷。冷却回路采用多层环绕布置，分别在定模型腔、动模型芯以及斜顶结构内部设置了冷却水道，可保证成型过程中模温均匀分布，缩短制品冷却周期，提升批量生产效率。推出系统采用推杆与推板结合的复合推出结构，推出力分布均匀，避免盖体薄壁部位出现顶白、变形问题；导向系统采用精密导柱导套配合，合模过程中可保证动定模对中精度，减少长期生产过程中的模架磨损，提升模具使用寿命。模具的排气结构开设在型腔填充末端与抽芯结构配合间隙处，可快速排出型腔内的空气，避免制品出现烧焦、气泡等缺陷；所有滑动配合面均设置了润滑槽，日常维护时可直接加注润滑脂，减少抽芯、推出动作的卡滞风险。整套结构的安装基准面统一，各模板之间设置了定位销保证装配精度，拆解与重装时无需额外配做即可恢复原有配合精度，适配车间模具快速换模的作业需求，可满足单批次数十万模的稳定生产要求。
