机加工用高刚性精密螺杆传动台钳结构

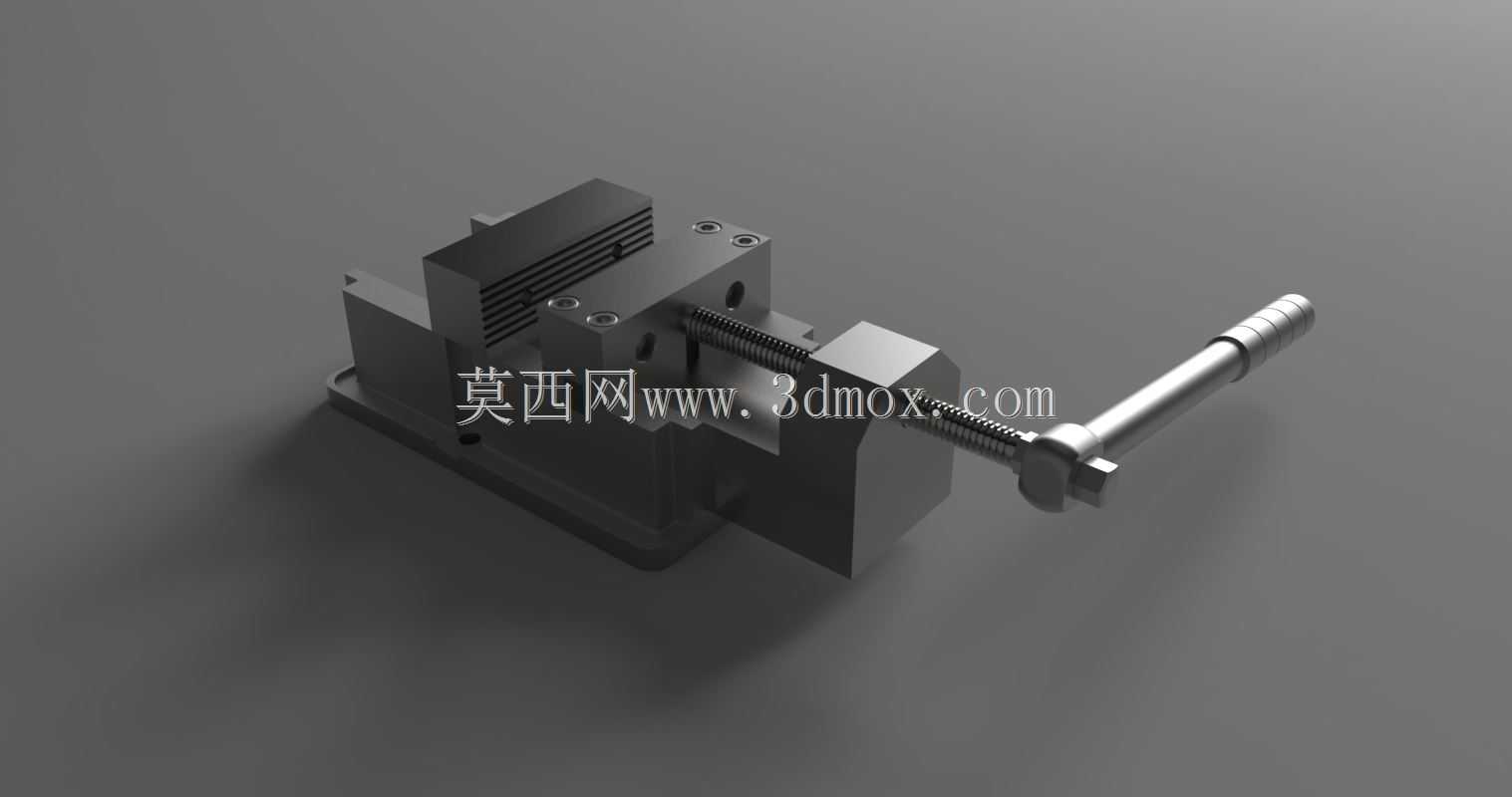

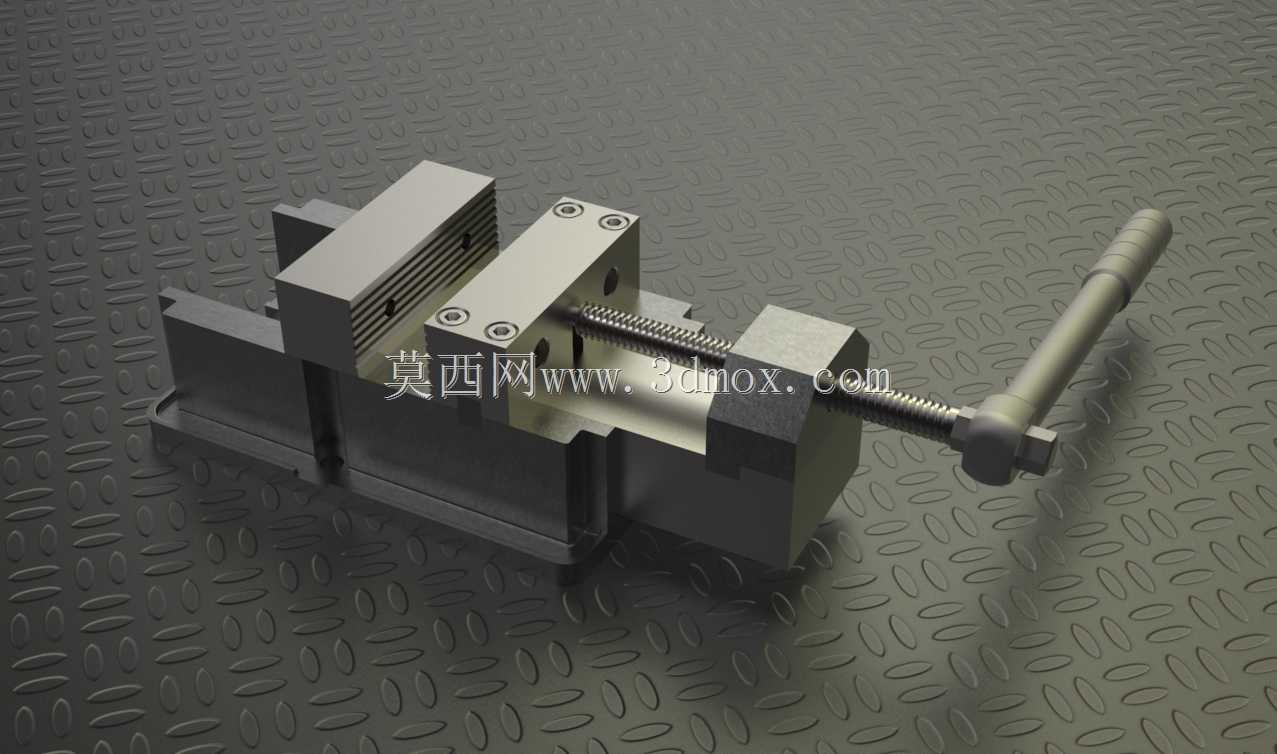

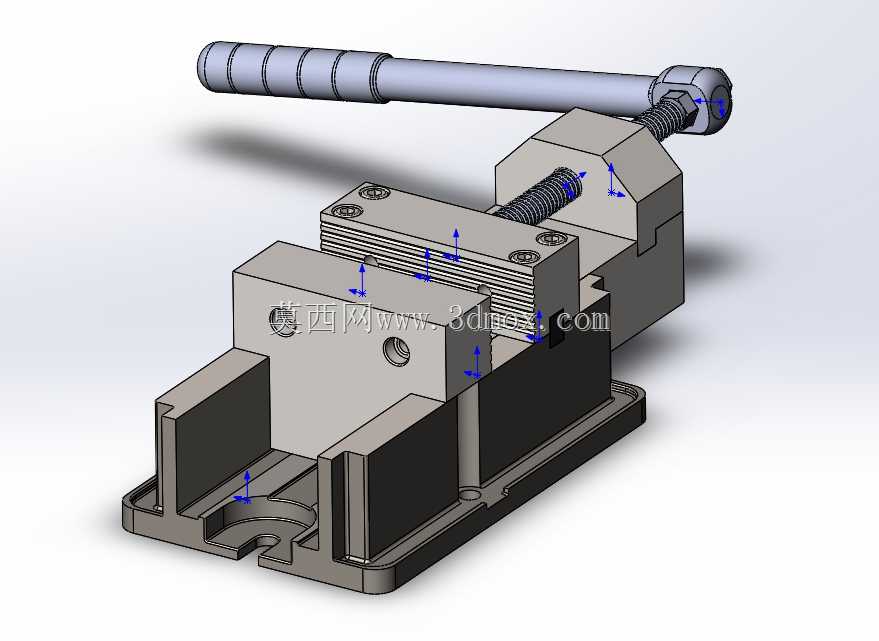

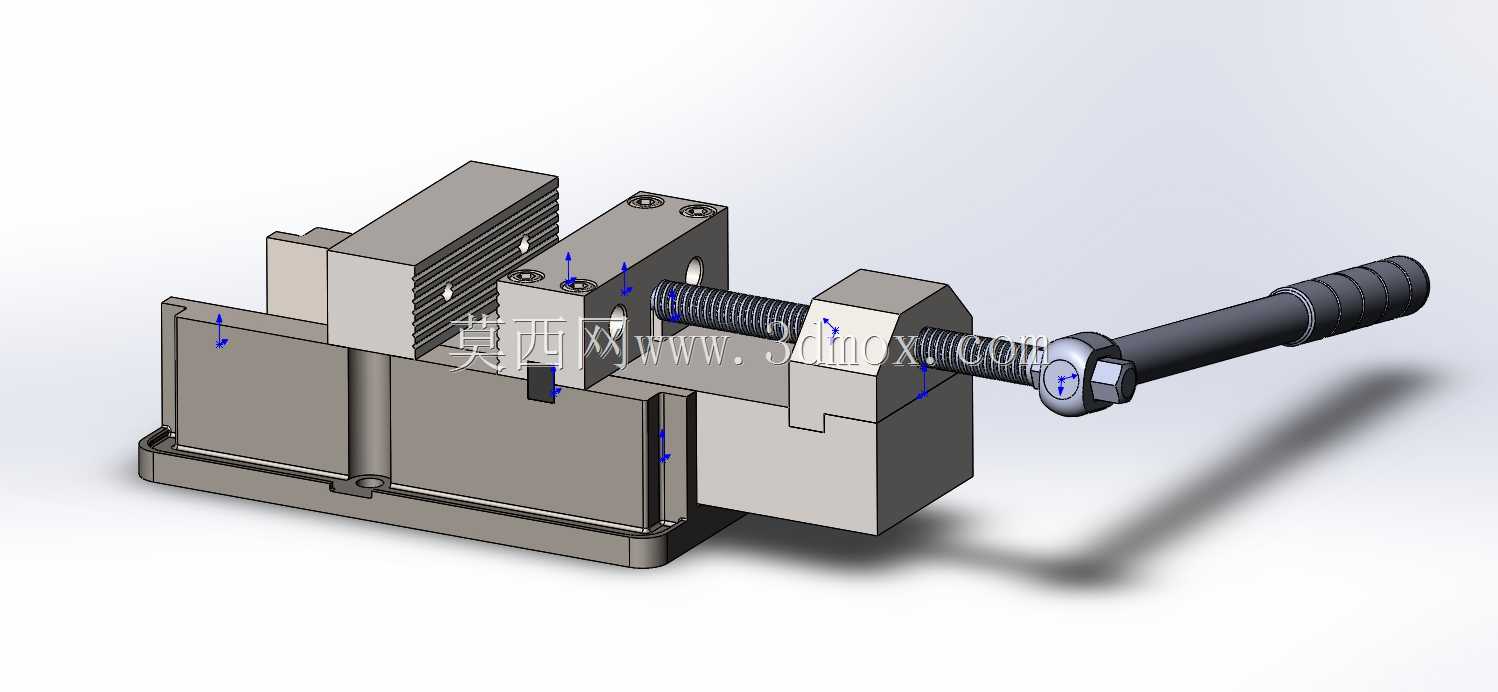

在常规铣削、磨削、精密划线以及小型零件装配工序里，台钳是机台工位上最基础也最核心的夹持载体，这款精密台钳的结构设计完全围绕高刚性夹持、重复定位精度稳定两个核心需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际装夹场景。从安装适配性来看，其底座预留的安装槽匹配通用机床工作台的T型槽规格，坐装部位带50毫米台阶定位结构，安装时可以快速嵌入工作台槽位完成初定位，不需要反复调整钳体与机床轴向的平行度，能大幅减少工位准备的辅助时间，适配多数立式铣床、平面磨床以及精密划线平台的安装尺寸边界。钳口的有效夹持尺寸为150x50毫米，这个规格覆盖了绝大多数小型机械零件、工装模块、模具镶件的装夹需求，日常加工中不需要频繁更换钳口或者更换更大规格的夹持工具，能适配多品种小批量的加工场景。传动部分采用Tr20x4梯形螺纹结构，这类螺纹的传动效率适中，自锁性能可靠，夹紧工件后不会因为切削过程中的振动出现螺纹回退、夹持力松弛的问题，操作手柄的力臂长度经过匹配设计，操作人员施加正常的手部作用力就能获得足够的夹持扭矩，不需要额外加延长套管，避免过大的夹紧力导致螺纹副过载变形或者钳身出现微形变影响夹持精度。整体结构采用分体式组装设计，固定钳身、活动钳身、传动螺杆、底座、操作手柄几个模块的配合面都做了贴合度设计，活动钳身的导向部位与钳身导轨的配合间隙控制合理，既保证活动钳身滑动顺畅无卡滞，又能避免夹持过程中出现钳口上翘、工件夹偏的问题，钳口部位的齿面结构经过优化，加持硬质地金属零件时能提供足够的摩擦力，防止切削过程中工件移位，同时不会因为齿形过尖在工件表面留下过深的夹痕，减少后续工序的表面处理工作量。整台钳的重量控制在37公斤左右，足够的自重可以降低切削过程中的共振幅度，不需要额外在底座增加配重块就能保证加工过程的稳定性，对于需要频繁在不同工位之间转移台钳的场景，这个重量也在单人可搬运的合理范围内，不会因为过重增加转运负担。在实际使用场景中，这类精密台钳既可以用于普通机加工工序的工件夹持，也能满足精密测量、零件组配时的工件固定需求，结构上没有易损的复杂机构，日常维护只需要定期在螺纹副和导向面涂抹润滑脂就能长期保持精度，使用寿命远高于普通轻型台钳，是机械加工车间、模具维修工位、计量检测工位的标配工装。
