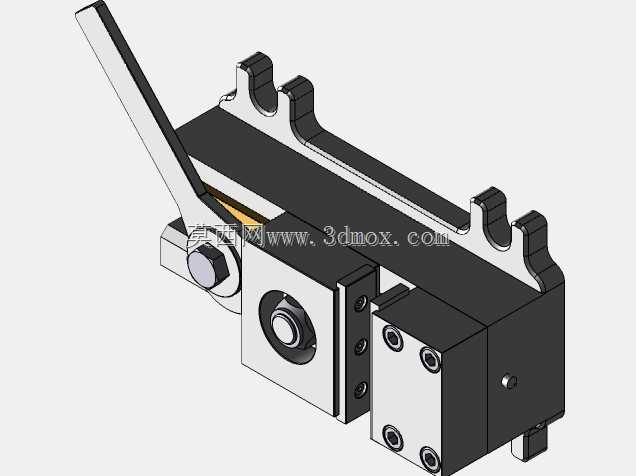

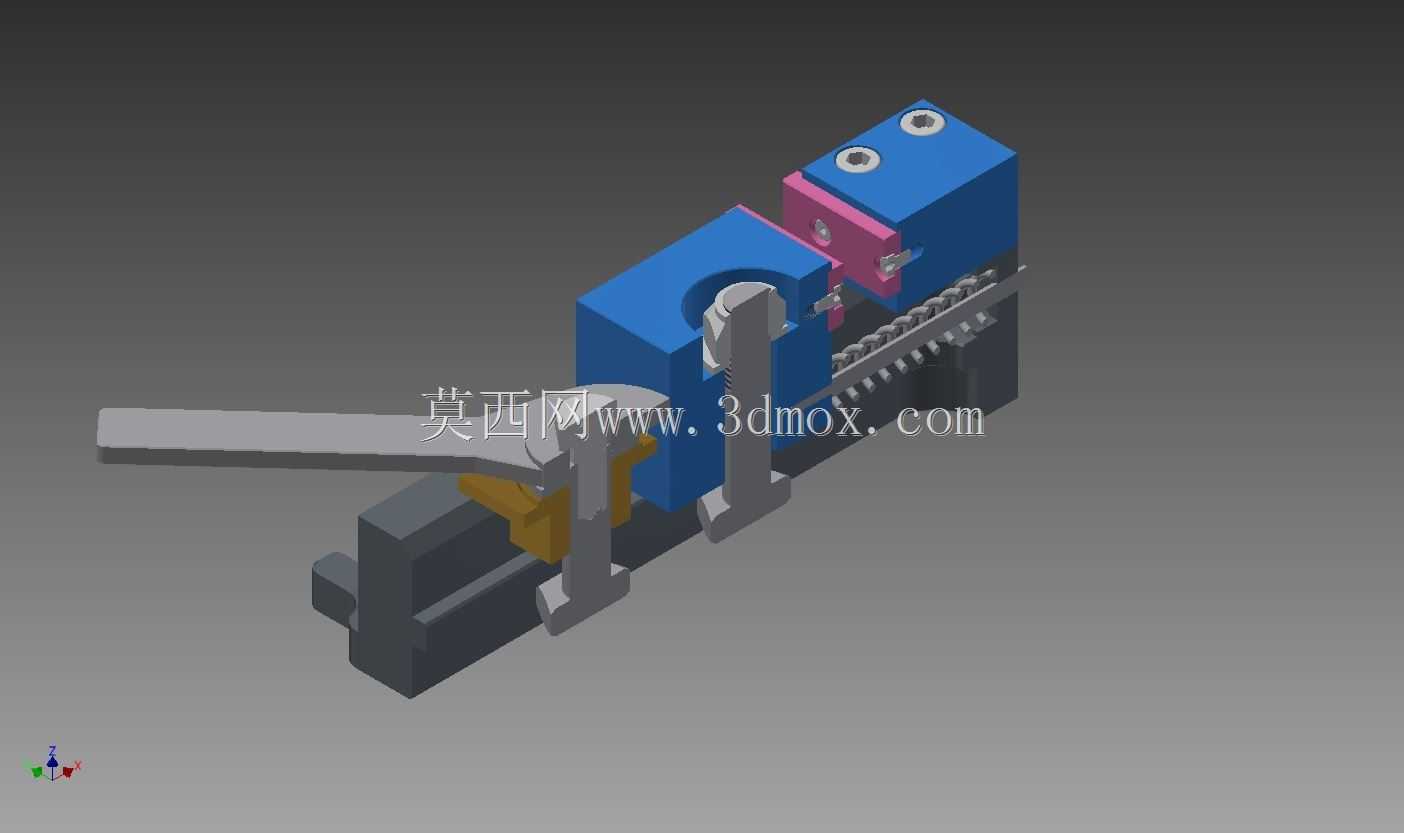

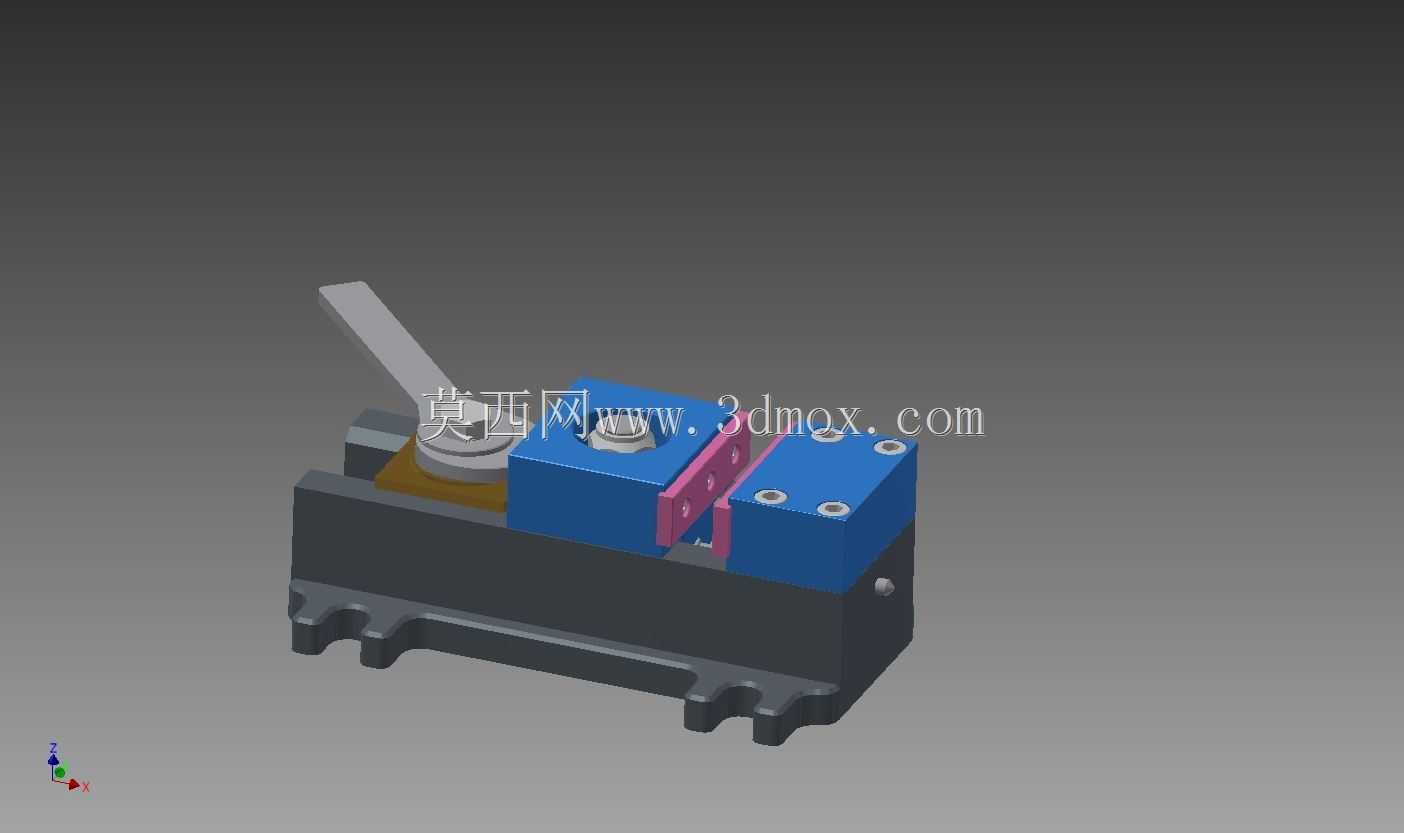

偏心式快速夹紧机械虎钳结构设计

这款偏心夹紧结构的手动虎钳，主要面向小型机加工工位、钳工修配工位、工装预装工位的工件夹持需求，相比传统丝杠传动虎钳，它的核心优势在于夹紧行程的快速到位，不需要反复转动手柄走完空行程，在频繁更换工件的小批量加工、试样加工场景下，能大幅缩减装夹辅助时间。从结构逻辑来看，它的夹紧力输出依靠偏心轮的自锁特性实现，扳动手柄带动偏心轴转动时，活动钳身会沿着导轨方向快速推进，当偏心轮转过自锁临界点后，即可依靠偏心结构的力学特性锁定夹持位置，不会因为加工过程中的振动出现松脱，这种结构相比丝杠传动，没有螺纹副的磨损间隙，长期使用后的夹紧精度保持性更好，维护时只需要定期给偏心转轴和导轨接触面加注润滑脂即可，不需要像丝杠虎钳那样定期调整螺纹间隙。在功能设计上，它的固定钳身和活动钳身的夹持面都做了平行度公差约束，夹持面的平面度控制在0.02mm以内，能保证装夹后工件的定位基准与工作台面的平行度要求，钳口位置预留了可更换钳口板的安装槽，针对不同材质的工件，可以更换带齿防滑钳口、软质铜钳口或者V型钳口，适配方形工件、圆形棒料等不同外形的装夹需求。导轨部分采用了嵌入式燕尾槽结构，活动钳身的滑动间隙可以通过侧面的调节螺钉进行微调，避免长期使用后导轨磨损导致的钳身上翘、夹持偏斜问题。从安装边界来看，这款虎钳的底座预留了标准的T型槽安装螺栓孔，可以直接固定在铣床工作台、钳工台或者专用工装板上，整体安装 footprint 适配常规小型机床的工作台尺寸，不需要额外做转接板，钳身的最大开口行程适配100mm以内的工件装夹，夹紧力输出可以满足轻铣、钻孔、锉修、装配定位等工序的夹持要求，不会出现夹持力不足导致的工件移位。设计过程中针对偏心轮的偏心距做了反复验算，既保证了空行程阶段的快速移动效率，也保证了夹紧位置的自锁可靠性，避免出现偏心距过大导致的无法自锁、或者偏心距过小导致的夹紧行程不足问题，手柄的长度也按照人手操作的施力力矩做了匹配，操作人员只需要单手握持扳动即可达到额定夹紧力，不需要借助加力杆，避免夹紧力过大损坏钳身结构或者夹伤工件表面。钳身的主体结构采用了分体式装配设计，各个零部件都可以单独拆卸更换，当某个易损件出现磨损时，不需要整体更换虎钳，只需要更换对应零件即可降低使用成本，齿条式的行程限位结构可以限制活动钳身的最大伸出位置，避免操作时活动钳身从导轨中脱出，提升使用过程中的安全性。
