渐进式蛋糕叉生产冲压工装结构

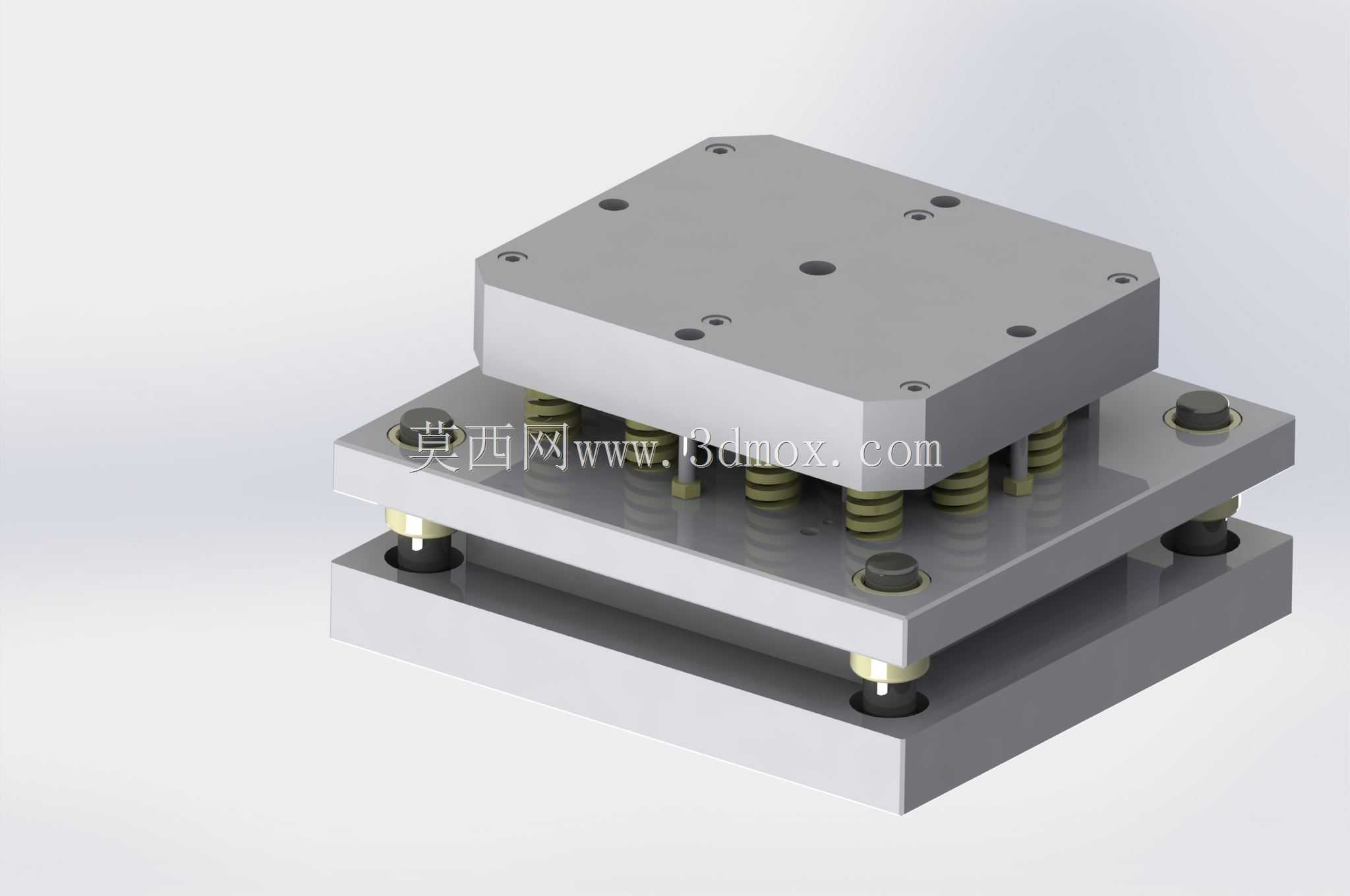

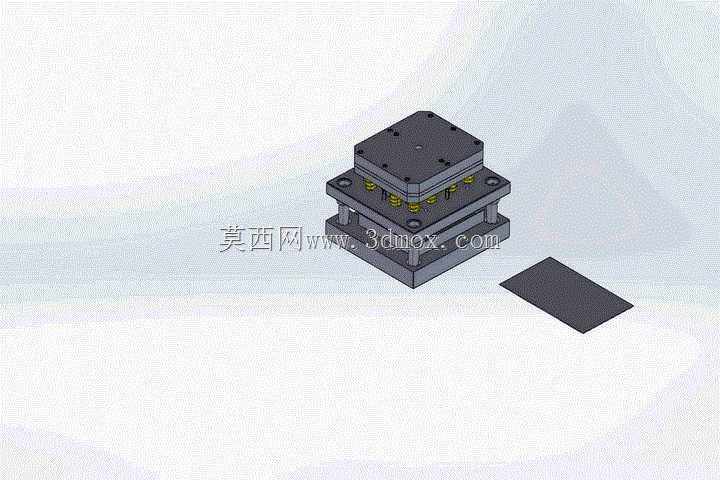

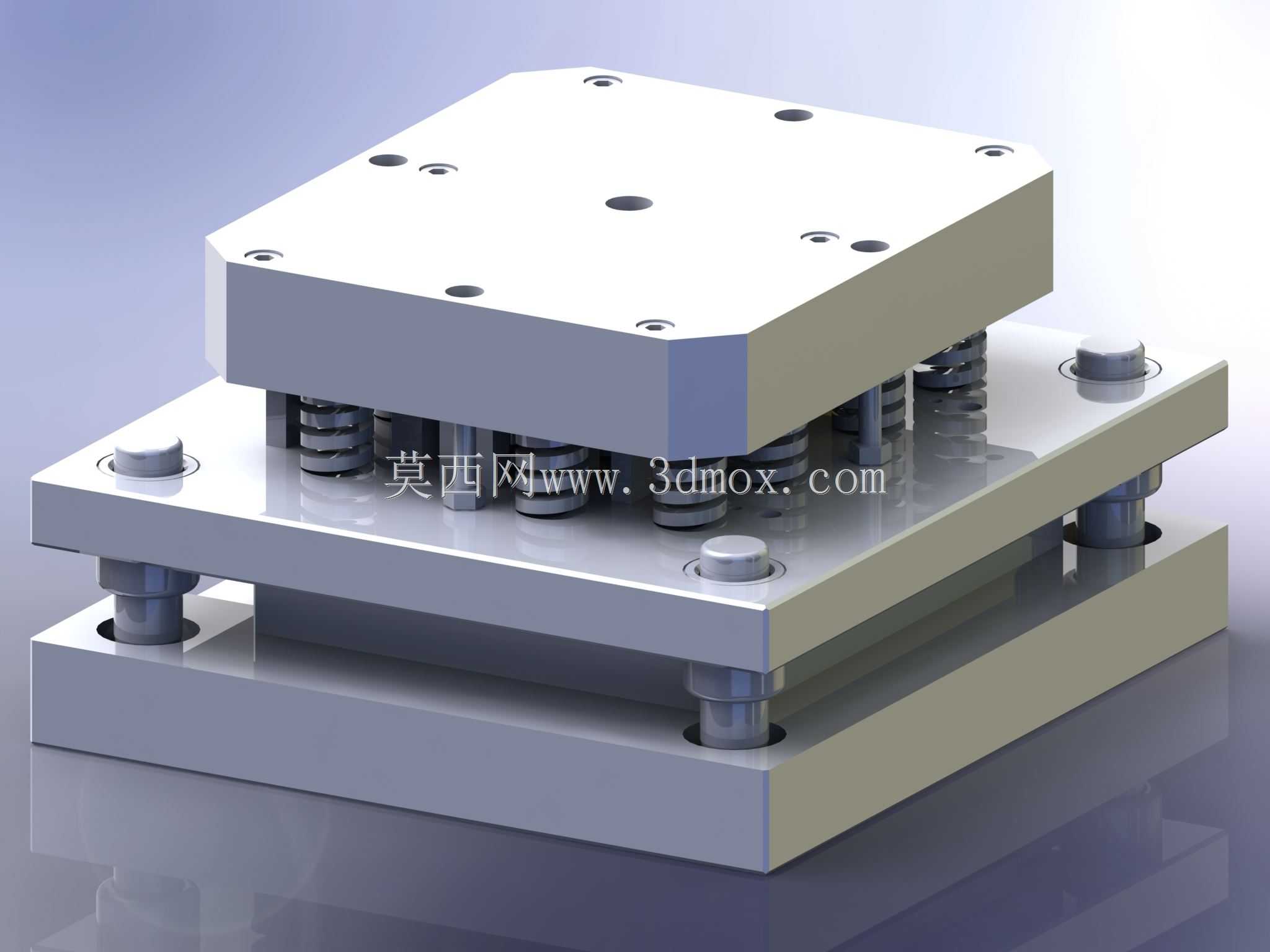

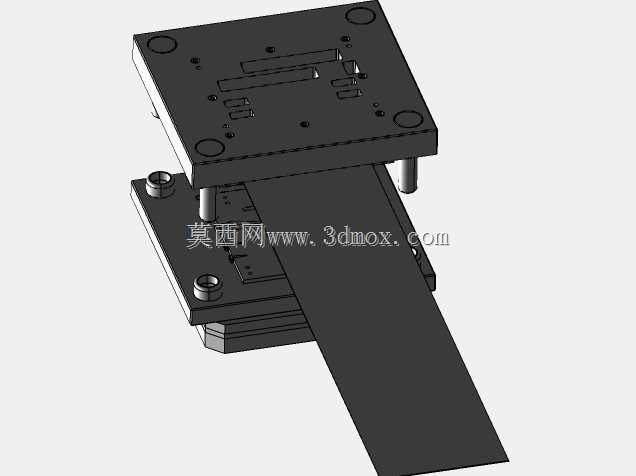

这套渐进式冲压工装主要面向小型餐叉类五金制品的连续冲压生产场景，适配常规开式可倾压力机的安装接口，可直接装夹在公称压力63吨及以上的通用冲压设备台面上使用，无需额外定制设备连接结构。整套工装采用三层板叠装布局，从上到下依次为上模座、卸料板、下模座，各板件之间通过四角布置的滑动导柱实现精准导向，导柱与导套的配合间隙控制在0.02mm以内，可保证连续冲压过程中上下模的对中精度，避免冲裁刃口出现偏磨、崩刃问题。上模座与卸料板之间均匀布置了6组矩形截面压缩弹簧，冲压行程中弹簧可提供稳定的卸料力，将箍在凸模上的带料及时推离，防止带料随上模回程带起，保障连续送料的顺畅性。设计过程中优先考虑了小零件连续冲压的送料兼容性，下模座表面预留了标准送料机的定位槽，可适配辊式送料、夹式送料两种常见送料方式，步距定位精度可控制在±0.015mm范围内，满足薄料冲压的尺寸公差要求。整套工装的闭合高度控制在180mm，最大开模行程40mm，适配多数中小型压力机的行程参数，安装时仅需通过压板将上下模座分别固定在设备滑块与工作台面即可，无需额外加工转接板。从功能实现来看，该工装可在单次冲程内完成带料的冲裁、压型、落料多道工序，相比单工序模可减少3次工件转序，大幅提升小五金件的生产效率，同时减少多次装夹带来的尺寸累积误差。卸料板采用整体式调质钢加工，表面做了镀硬铬处理，降低带料送进过程中的摩擦阻力，同时提升板件的耐磨性能，延长工装的整体使用寿命。导柱端部设计了圆弧导入段，合模过程中可自动校正微小的位置偏差，避免刚性碰撞损伤导柱导套配合面。下模座的刃口位置预留了排料缺口，冲压产生的废料可直接通过缺口落入设备下方的废料槽，无需人工定期清理模面，适配自动化连续生产的作业需求。整套结构没有采用复杂的定制非标零件，所有标准件均选用市面通用规格，后期维护更换配件的成本较低，适合小型五金加工厂的批量生产使用。
