阿玛达激光切割机配套气动夹持钳结构

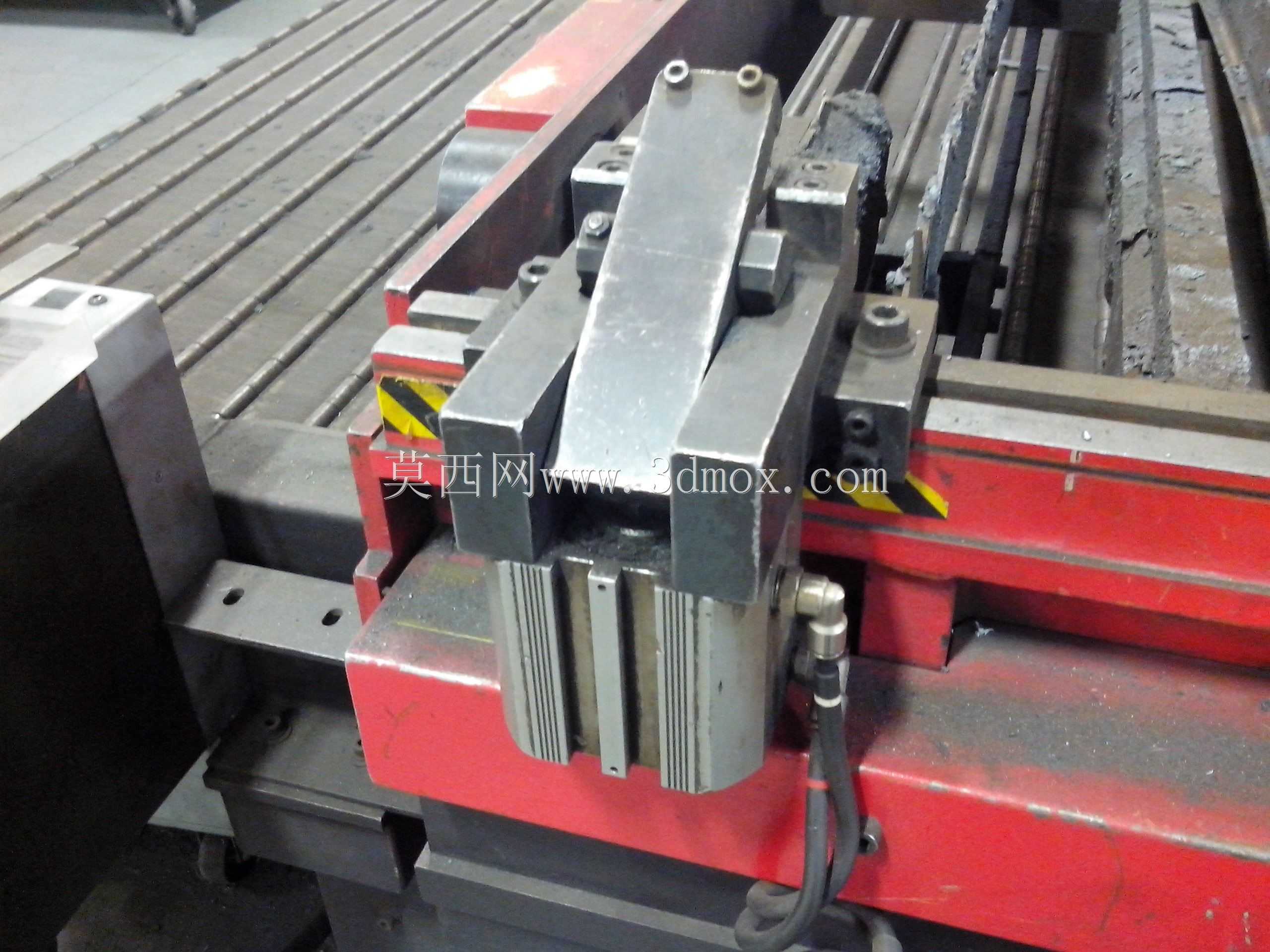

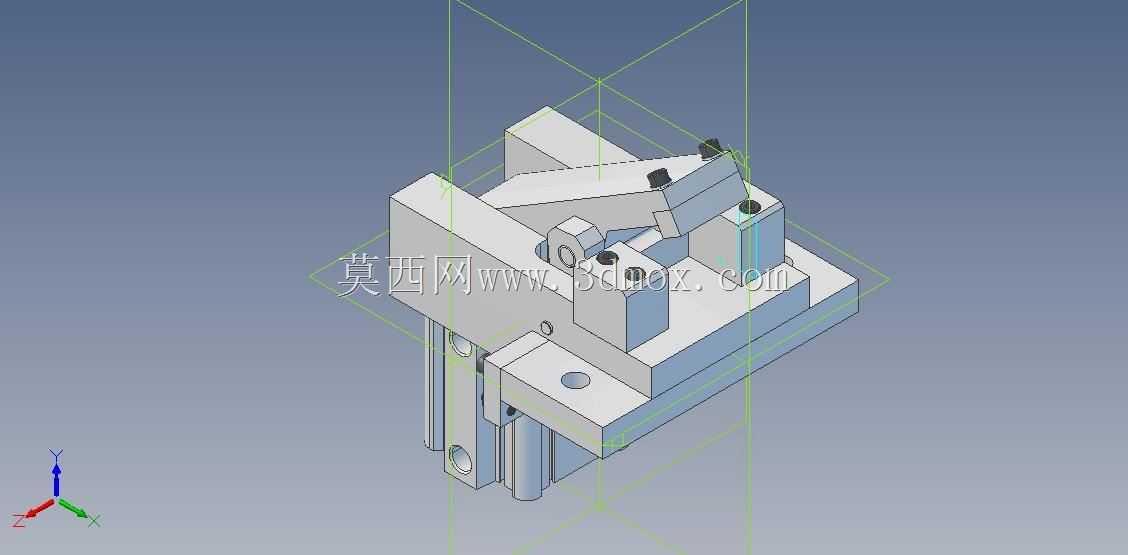

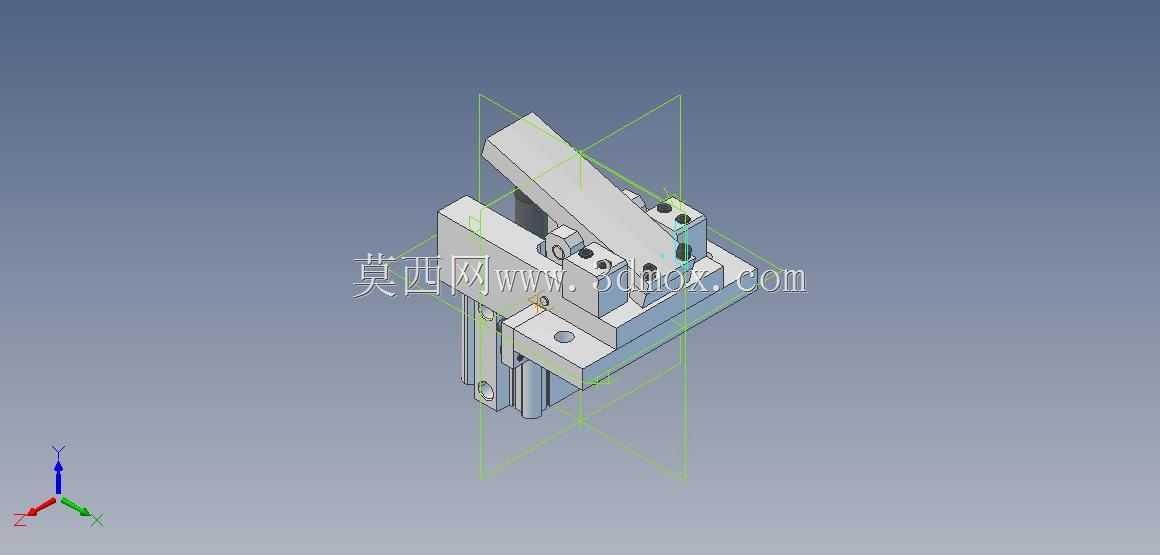

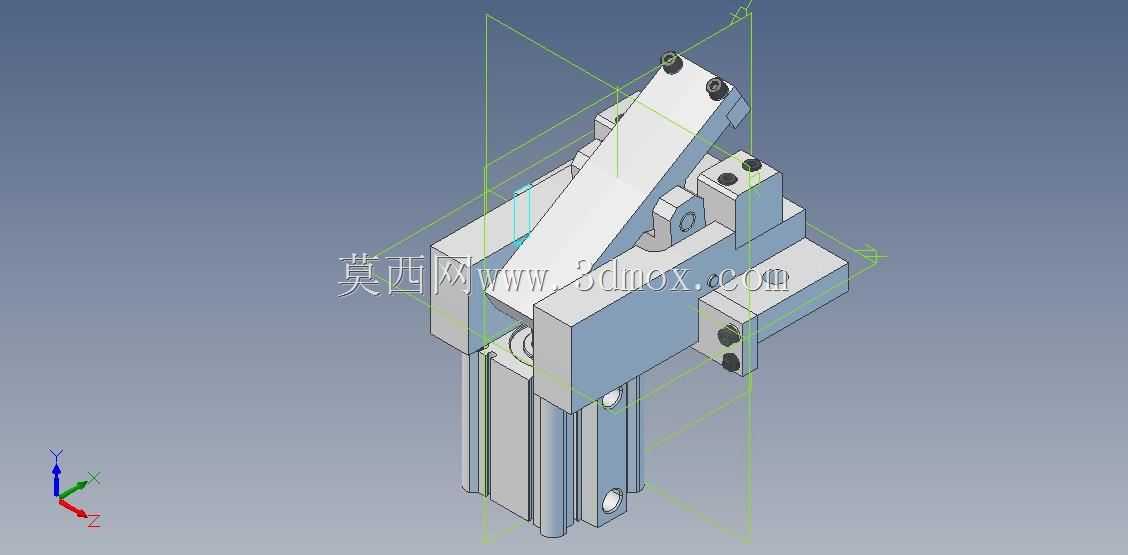

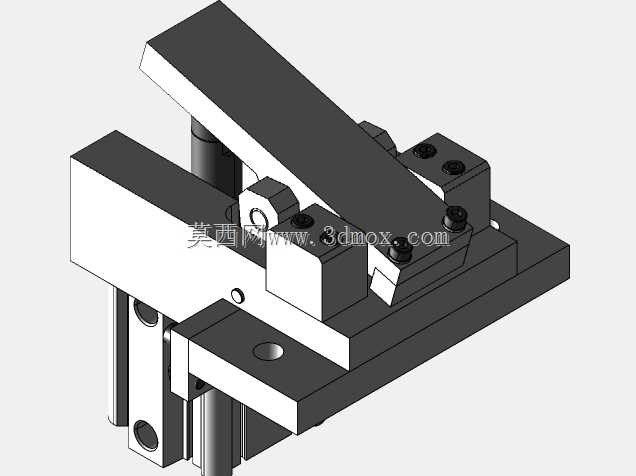

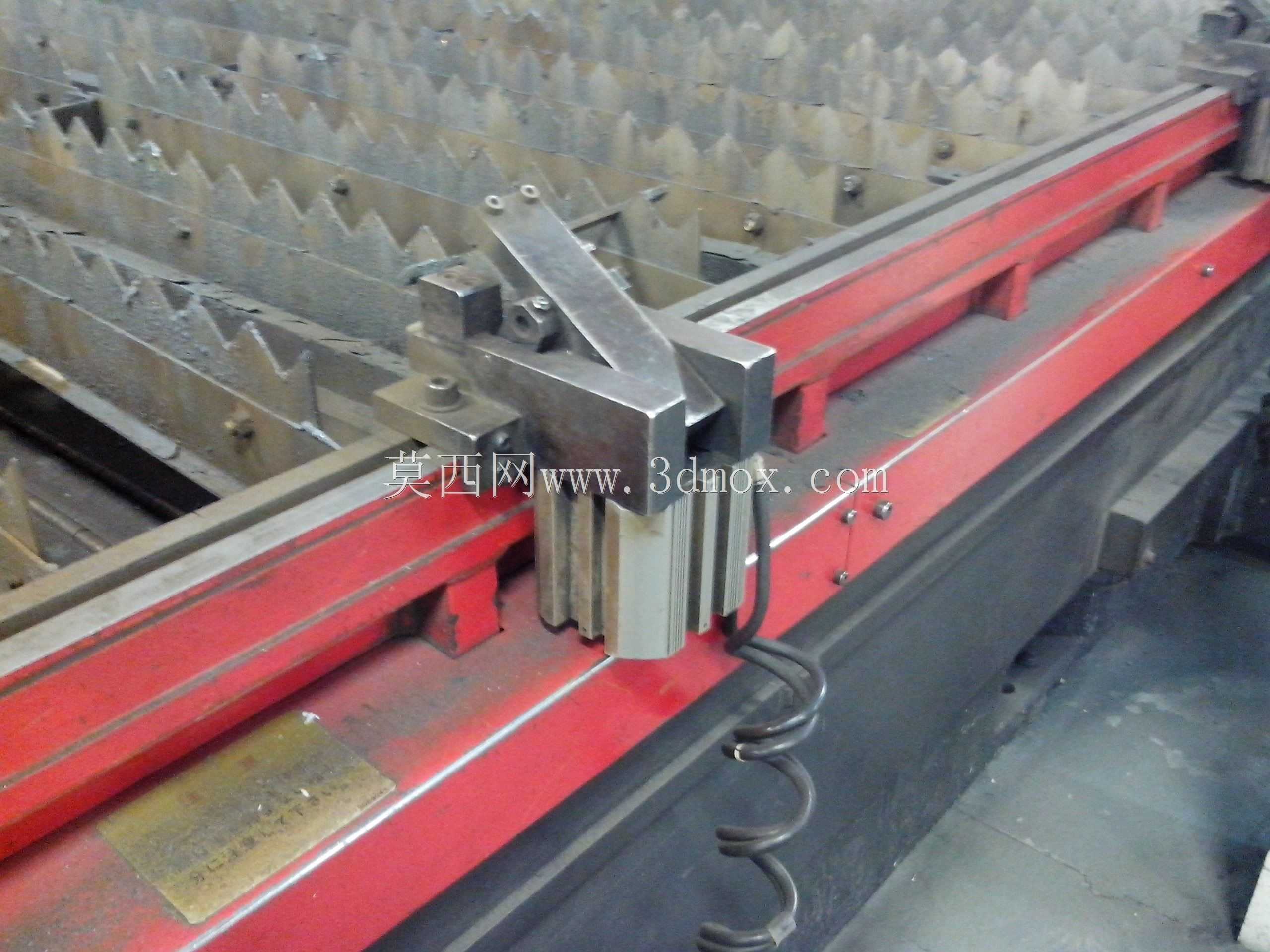

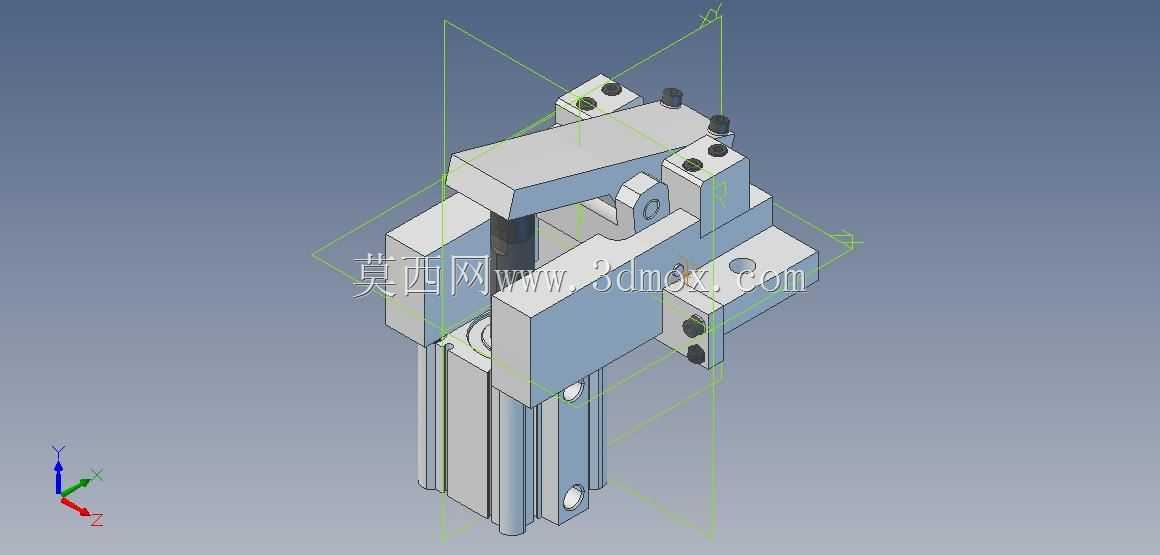

在钣金激光切割加工场景中，异形工件的装夹定位一直是影响加工精度与效率的核心痛点，常规通用平口钳无法适配带斜度、异形轮廓的待切割板材，尤其是小批量多品种的加工任务中，反复调整装夹位置不仅耗时，还容易因装夹受力不均导致板材翘曲，影响激光切割的焦点位置，造成切缝不均、断面挂渣等问题。这套夹持钳是配套阿玛达系列激光切割机设计的专用装夹组件，核心作用是在切割作业时稳定夹持待加工材料，尤其适配常规夹具无法装夹的异形轮廓工件，避免加工过程中材料移位。从结构设计来看，整套机构采用气动驱动作为动力源，底部为标准气动滑台缸体，通过缸杆的直线运动驱动上部的斜楔式夹臂完成开合动作，斜楔传动的结构设计可以在夹臂闭合时形成自锁增力效果，即便气源压力出现小幅波动，也能保证夹持力稳定，不会出现夹松脱落的问题。夹臂的夹持面做了平直化处理，接触区域的宽度经过核算，既能保证足够的接触摩擦力，又不会遮挡过多的激光加工路径，避免夹具本身被激光误切损伤。设计这套结构时，首先要匹配对应激光切割机工作台的T型槽安装尺寸，底部的安装基准面做了精加工处理，平面度控制在0.02mm以内，保证安装后夹臂的运动方向与工作台面平行，不会出现夹偏的问题。整套机构的安装边界需要严格控制，整体高度不超过激光切割头的最低安全避让高度，横向伸出长度不会超出工作台的有效加工区域边缘，避免设备运行时出现干涉碰撞。夹臂的开合行程经过适配，可夹持厚度范围覆盖0.5mm到12mm的常用钣金板材，包括冷轧钢板、不锈钢板、铝合金板等常见激光加工材料，夹持力可通过气源压力进行调节，针对薄板材调低压力避免夹伤变形，针对厚板材调高压力保证夹持稳固。上部的连接部位采用标准内六角螺丝紧固，易磨损的夹持块可以单独拆卸更换，日常维护时不需要拆解整套机构，降低了现场运维的成本。在实际产线应用中，这类专用夹持钳可以多台组合使用，根据工件的轮廓形状布置在工作台的不同位置，配合设备本身的栅格工作台，能够稳定固定各类异形钣金件，解决了常规夹具无法适配特殊形状工件的问题，减少了装夹找正的辅助时间，同时避免了因装夹不牢导致的工件报废、激光头碰撞等生产事故。结构的运动部件之间预留了合理的配合间隙，长期在激光切割的多粉尘环境下使用，也不会因为金属粉尘堆积出现卡滞问题，关键转动位置加装了自润滑衬套，不需要频繁加注润滑油就能保证动作顺畅。
