公制内六角10mm塞打螺钉结构设计

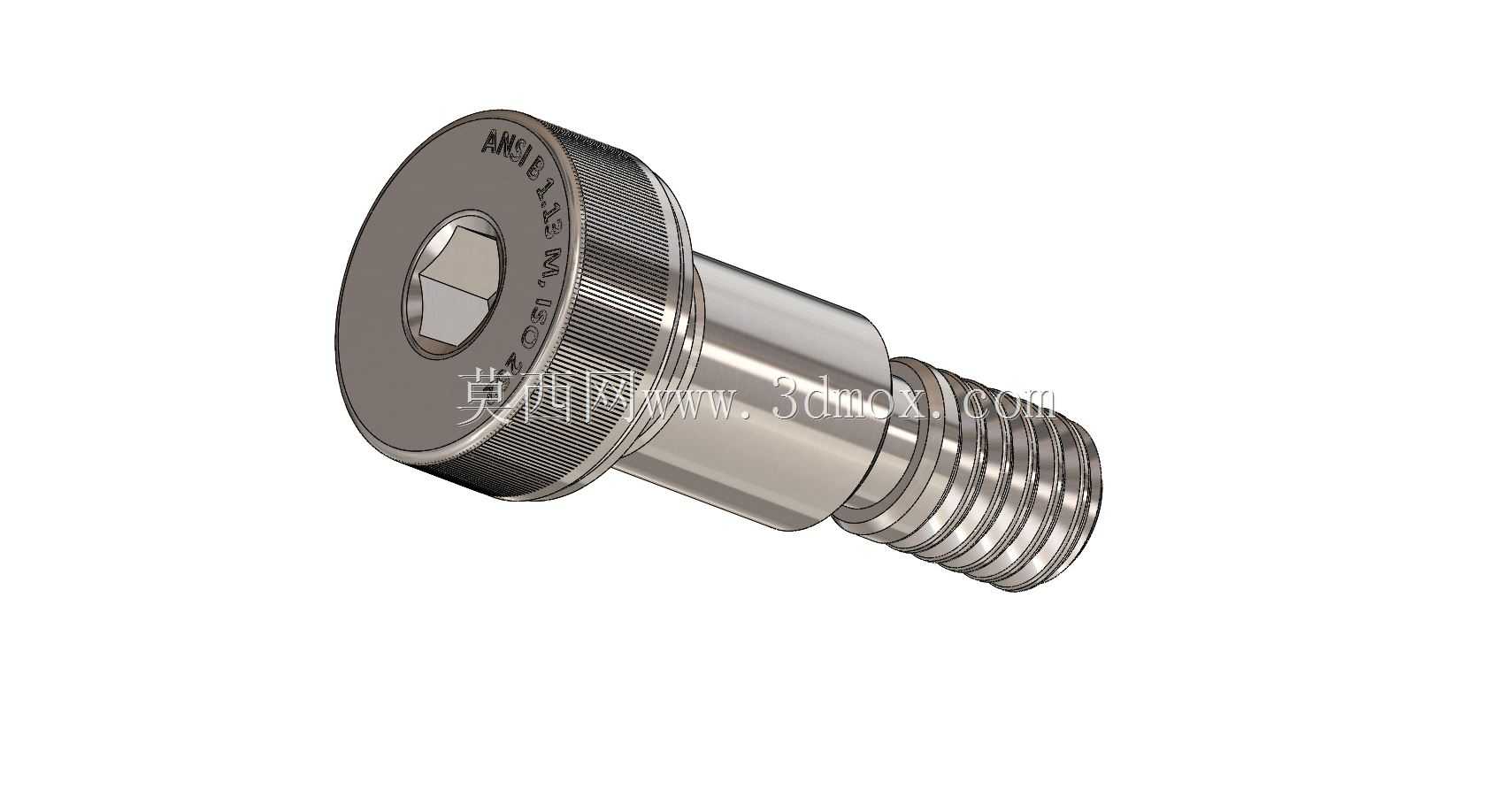

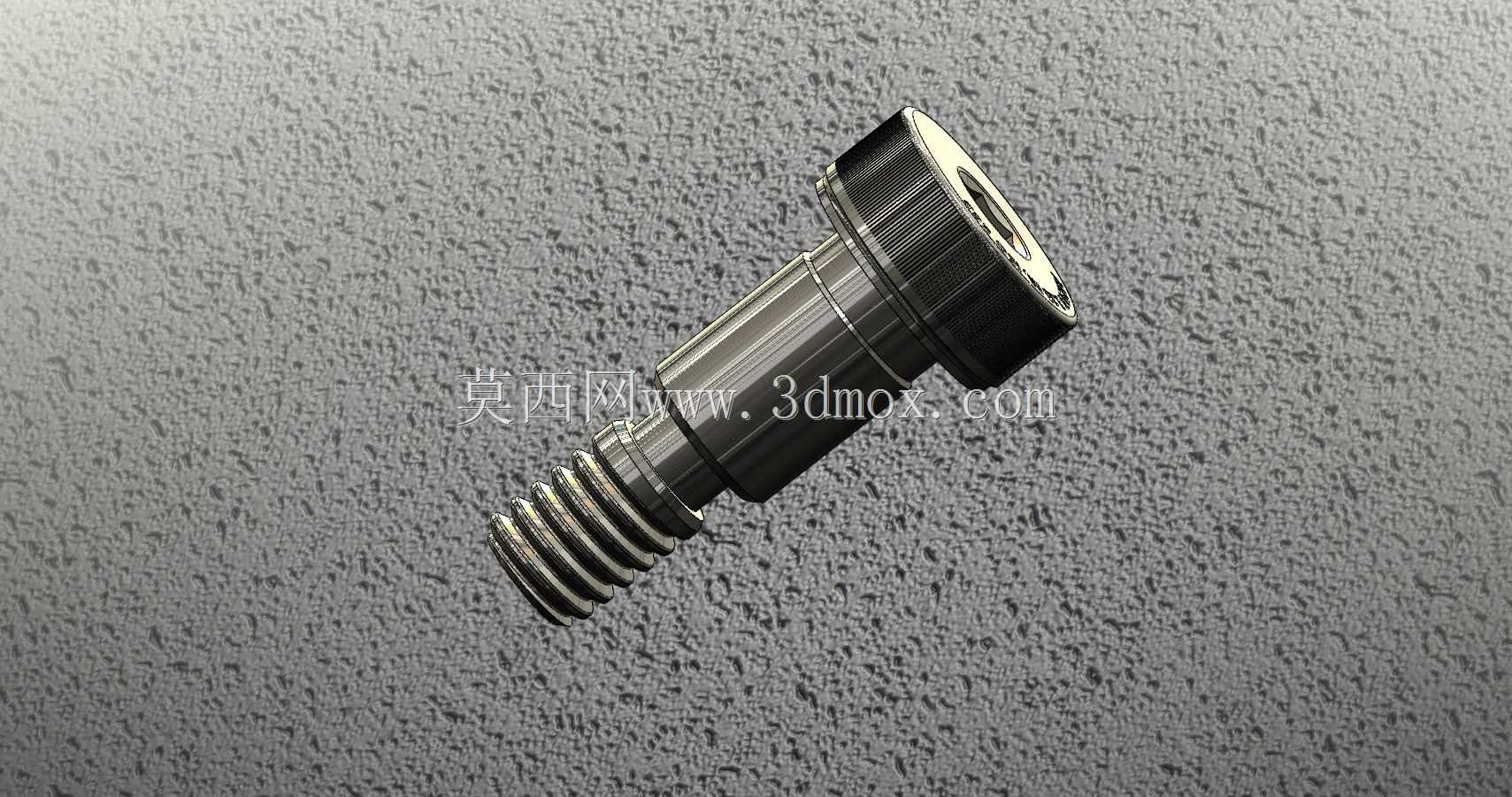

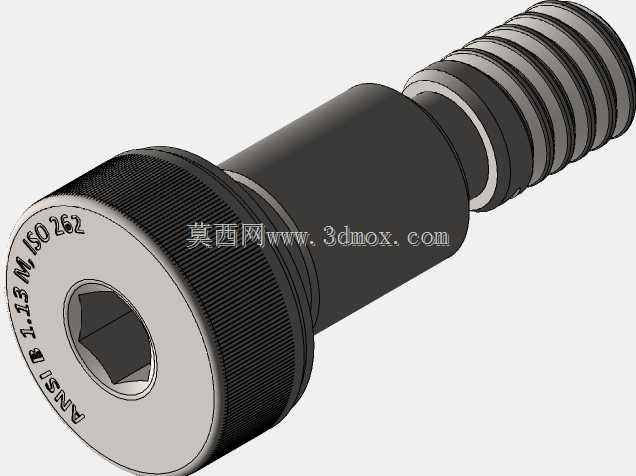

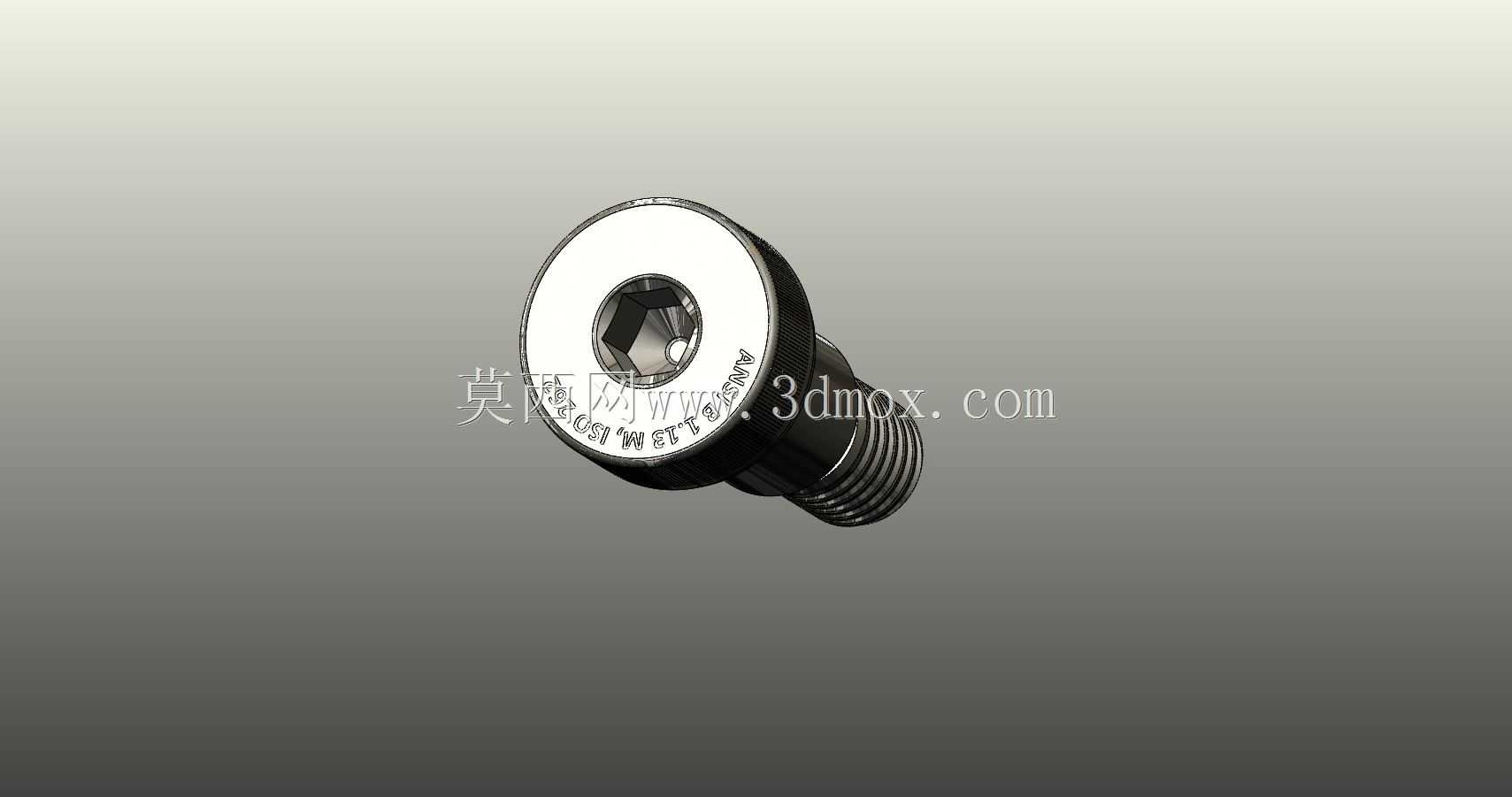

这类带光杆限位段的内六角螺钉，在注塑模具、冲压模具的脱料板、滑块限位结构里是高频使用的连接件，日常做模具结构设计时，很多新手容易忽略它光杆段的公差要求，实际装配里光杆部分是要穿过模板的让位孔，承担行程限位、板件平行度导向的作用，和普通全螺纹螺钉的受力逻辑完全不同。从结构设计逻辑来看，螺钉头部采用标准内六角驱动形式，相比十字槽、一字槽能承受更大的锁紧扭矩，反复拆装也不容易出现槽口滑牙的问题，适合模具需要定期维护拆换的使用场景；头部下方的滚花纹理，不是为了装饰，是在部分需要手动预拧定位的装配环节，增加手指拧动时的摩擦力，方便快速对位，不需要一开始就用扳手锁紧，提升装配效率。中间的光杆段是这类螺钉的核心功能区，设计时要严格控制光杆直径的公差带，通常取h6或者g6的间隙配合精度，和模板上的导向孔配合时，既能保证板件滑动顺畅，又不会因为间隙过大出现板件倾斜、错位的问题，光杆段的长度直接决定了模具脱料板的开模行程，选型时必须核算开模时的安全距离，预留足够的行程余量，避免开模过程中螺钉被拉断或者板件脱出。下方的螺纹段采用公制标准粗牙螺纹，螺纹大径比光杆段直径小一个规格，装配时螺纹段完全拧入对应的螺纹孔后，光杆段的台阶面会和模板表面贴合，起到硬限位的作用，相比普通螺钉靠螺纹锁紧来限位，这种台阶面的接触面积更大，承受轴向冲击载荷的能力更强，在模具高速开合模的反复冲击下，也不容易出现锁紧松动、位置偏移的问题。做三维建模时，要注意螺纹段和光杆段的过渡圆角，这个位置是应力集中的高发区，圆角过小的话，在反复承受冲击载荷时容易从过渡位置断裂，实际生产中这个圆角通常取R0.2到R0.5，根据螺钉的整体尺寸调整，同时头部的内六角深度也要符合标准要求，深度过浅会导致扳手插入量不足，拧动时容易打滑损坏槽口，深度过深又会降低头部的结构强度，锁紧时容易出现头部开裂的问题。在实际设备应用里，除了模具行业，这类螺钉也常用在自动化设备的滑动模组、工装夹具的限位结构上，比如直线导轨的行程限位、夹具压板的等高固定，只要是需要同时满足锁紧、限位、导向三个功能的连接位置，都能看到这类紧固件的身影，选型时除了关注光杆长度、螺纹规格，还要注意螺钉的材质和热处理硬度，通常模具用的这类螺钉会采用合金结构钢制造，经过淬火回火处理后硬度达到HRC38-42，既有足够的芯部韧性承受冲击载荷，表面又有足够的硬度耐磨，长期反复滑动也不会出现光杆拉毛、磨损的问题，装配时要注意光杆穿过的让位孔不能有毛刺、倒角不均的问题，否则会划伤光杆表面，影响滑动顺畅度，甚至在受力时出现应力集中导致断裂。
