高精度游标卡尺工业测量工具结构设计

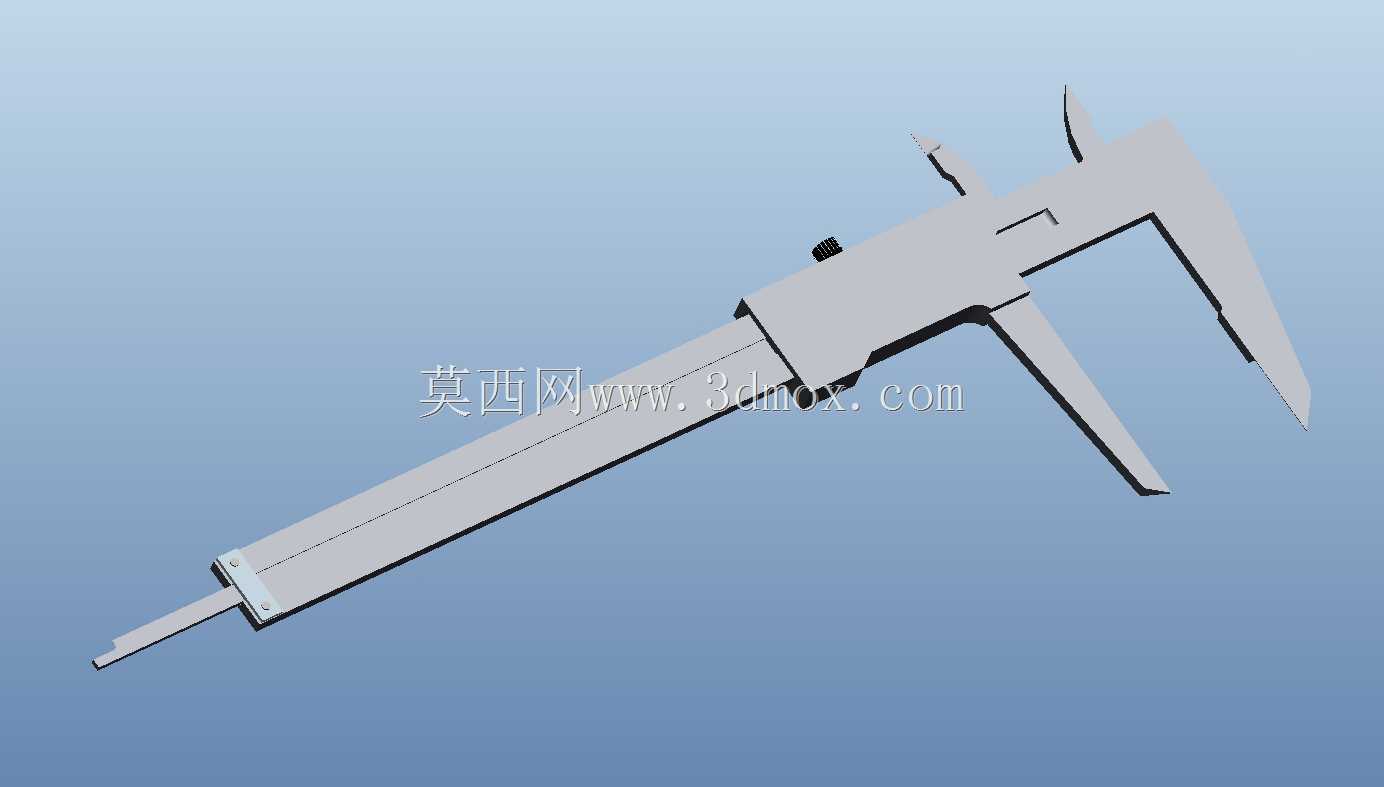

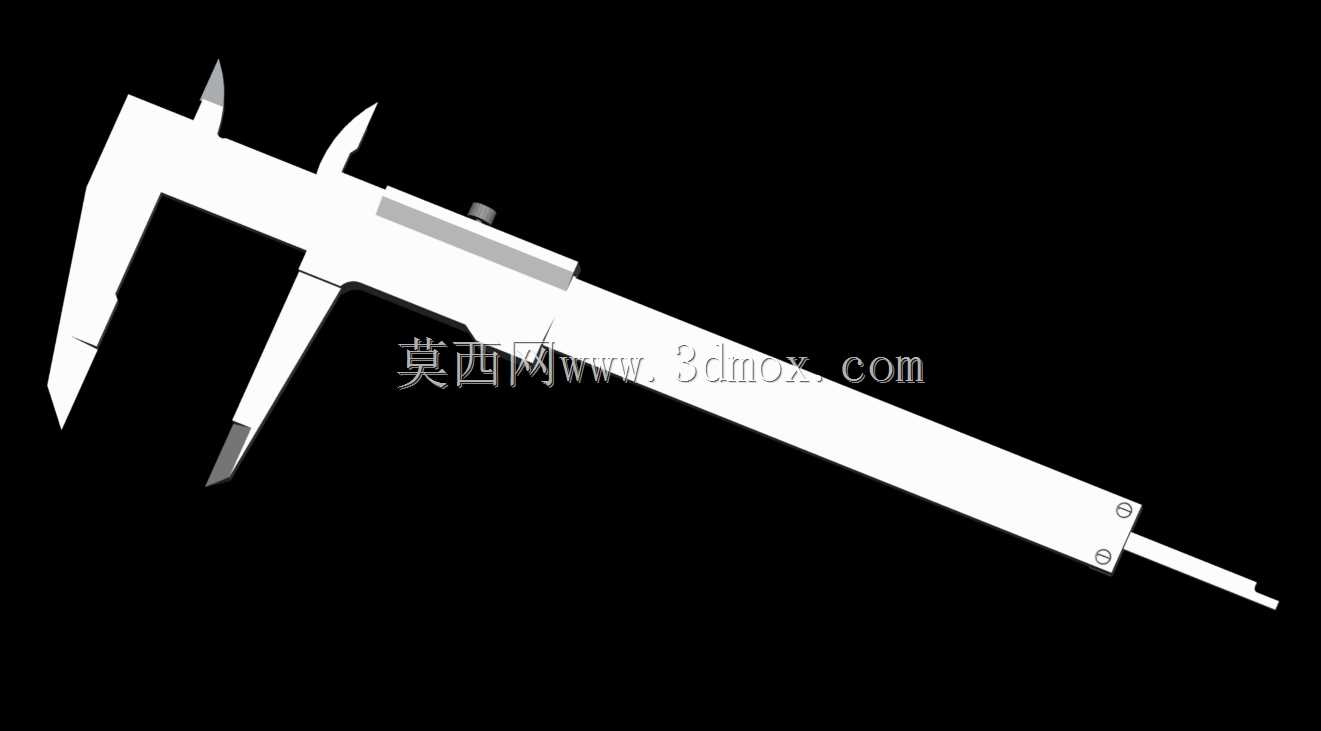

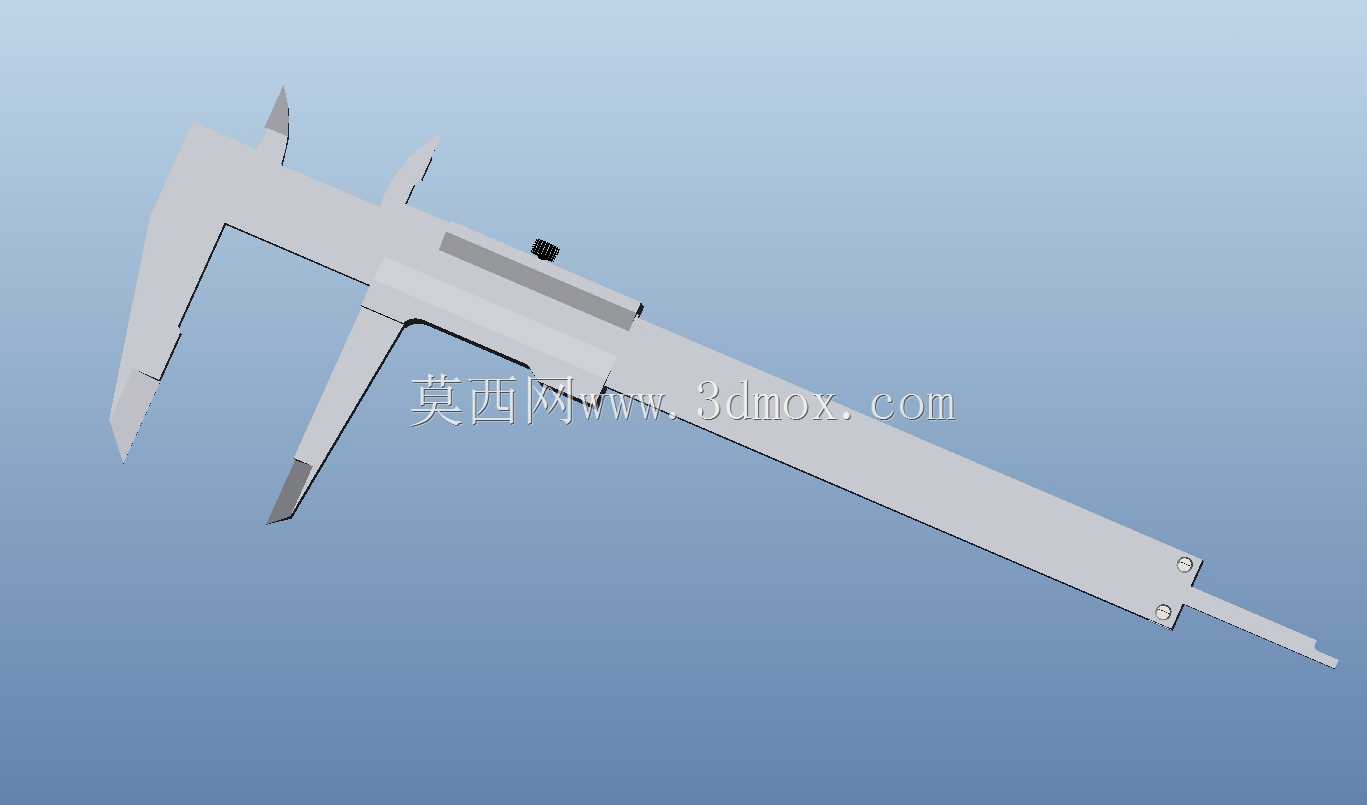

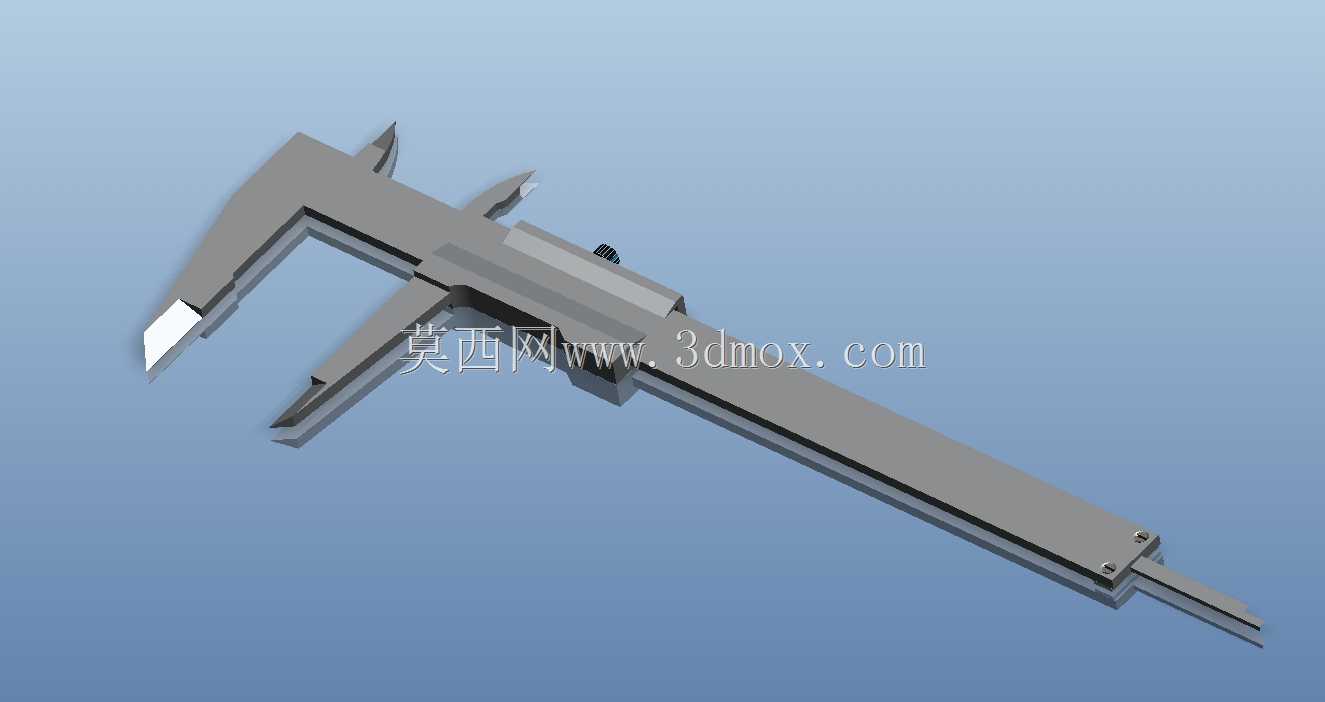

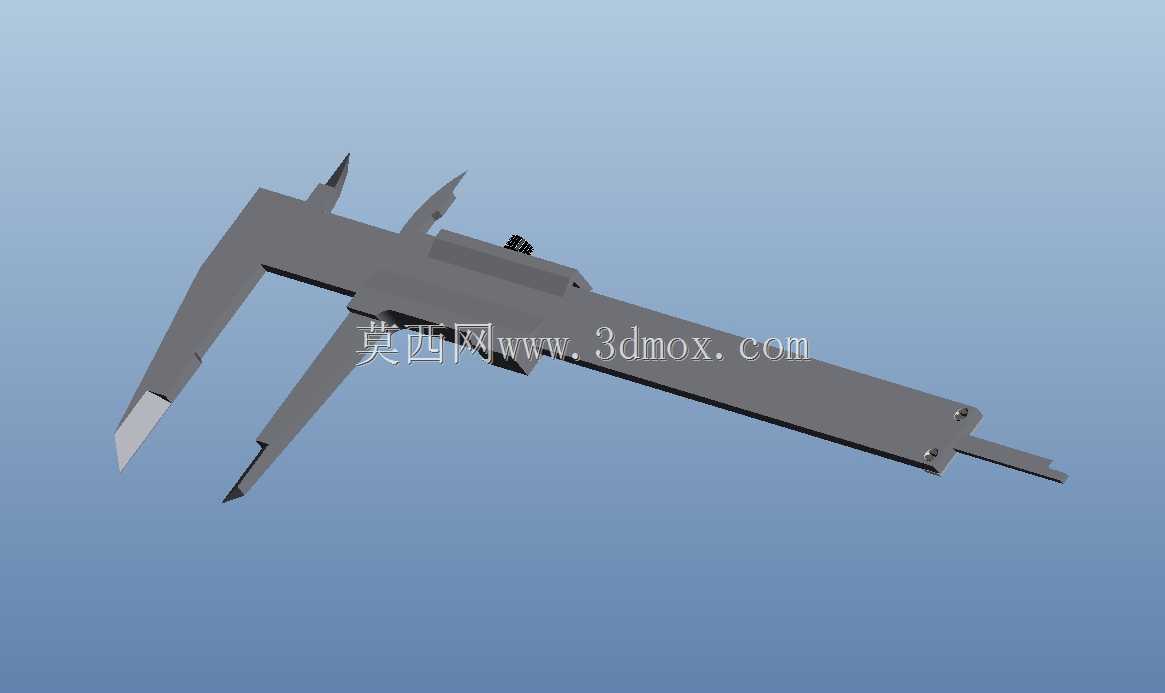

在机械加工现场、五金装配工位、教学实训车间乃至精密零部件入厂检验环节，游标卡尺都是一线作业人员随身携带的基础测量器具，这款卡尺的三维结构完全贴合实际使用场景的操作逻辑，没有多余的装饰性结构，所有造型都服务于测量功能的实现。从结构设计逻辑来看，尺身主体采用长条形平直导轨结构，保证尺框滑动过程中的直线度，避免因滑动偏移带来的测量误差，主尺刻度面做了下沉式设计，既可以保护刻度不受日常磨损，也能让游标尺框的刻度与主尺刻度保持在同一视平面，降低读数时的视差影响。内测量爪采用尖形窄边设计，能够伸入直径1mm以上的小孔内部完成孔径测量，解决了普通宽爪卡尺无法进入窄小开孔的痛点，外测量爪的测量面做了平面度与平行度的结构约束，建模时特意预留了研磨余量的结构空间，实际生产中经过研磨工序后，两个测量面贴合时可以做到不透光，保证外径、长度尺寸测量的准确性。尾部的深度测量杆与尺身尾部端面保持齐平基准，在测量盲孔深度、台阶高度时，只需要将尺身端面抵紧工件基准面，滑动尺框让深度杆触碰到测量底面，就能直接读取深度数值，不需要额外换算基准差。尺框上方设置了锁紧螺钉结构，当需要将卡尺移动到光线充足的位置读数，或者需要批量比对相同尺寸工件时，拧紧锁紧螺钉就能固定尺框与尺身的相对位置，避免滑动造成的数值偏移，拇指推轮的位置设置在尺框正面下方，刚好符合单手持尺时拇指的操作行程，推动过程中受力均匀，不会出现尺框倾斜卡滞的情况。从安装与尺寸边界来看，这款卡尺的整体长度适配0-150mm的常规测量量程，尺身厚度控制在6mm左右，既保证了整体刚性不会因为受力产生弯曲变形，也不会因为过于厚重导致单手持握疲劳，测量爪的伸出长度经过反复校核，既满足常规工件的测量深度需求，也不会因为伸出过长导致测量爪受力变形，影响测量精度。日常使用中，这款卡尺可以覆盖绝大多数常规五金零件、机加工件、塑胶件的尺寸检测需求，不需要频繁更换千分尺、深度尺等其他量具，是生产现场通用性极强的测量器具，建模过程中所有配合面的间隙都按照实际装配公差设置，滑动副的间隙控制在0.02mm以内，既保证滑动顺畅无卡顿，也不会因为间隙过大产生测量晃动误差。
