圆管滚压成型辊组结构设计方案

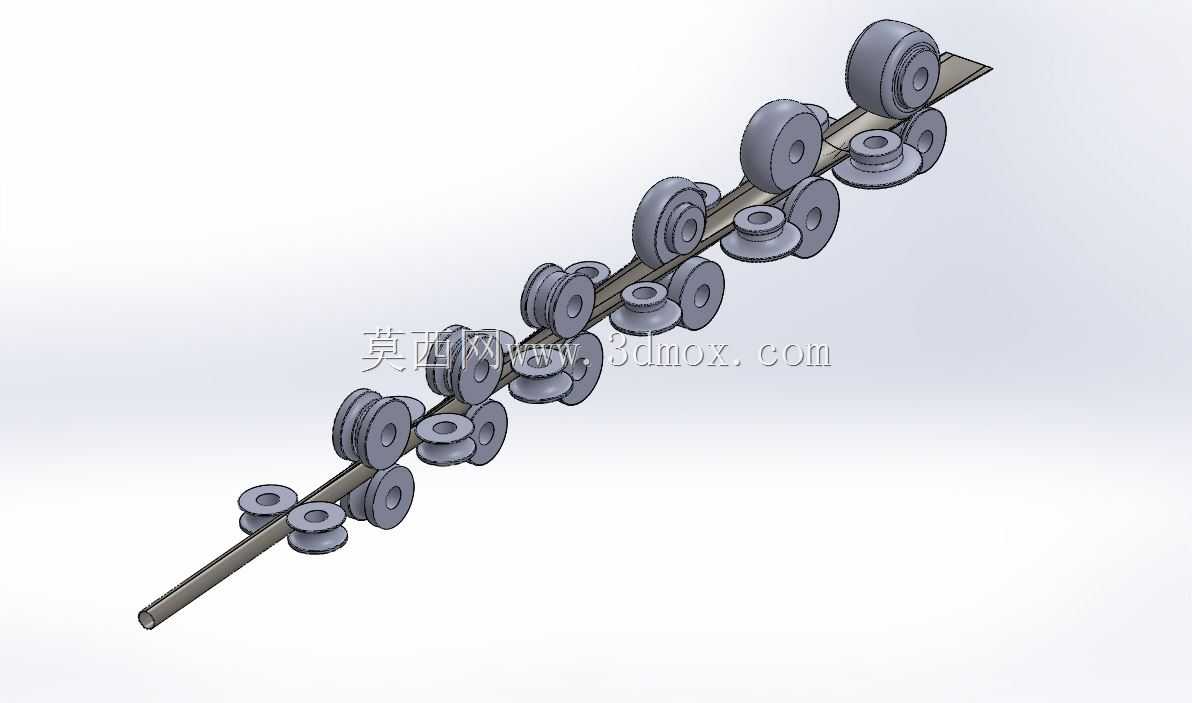

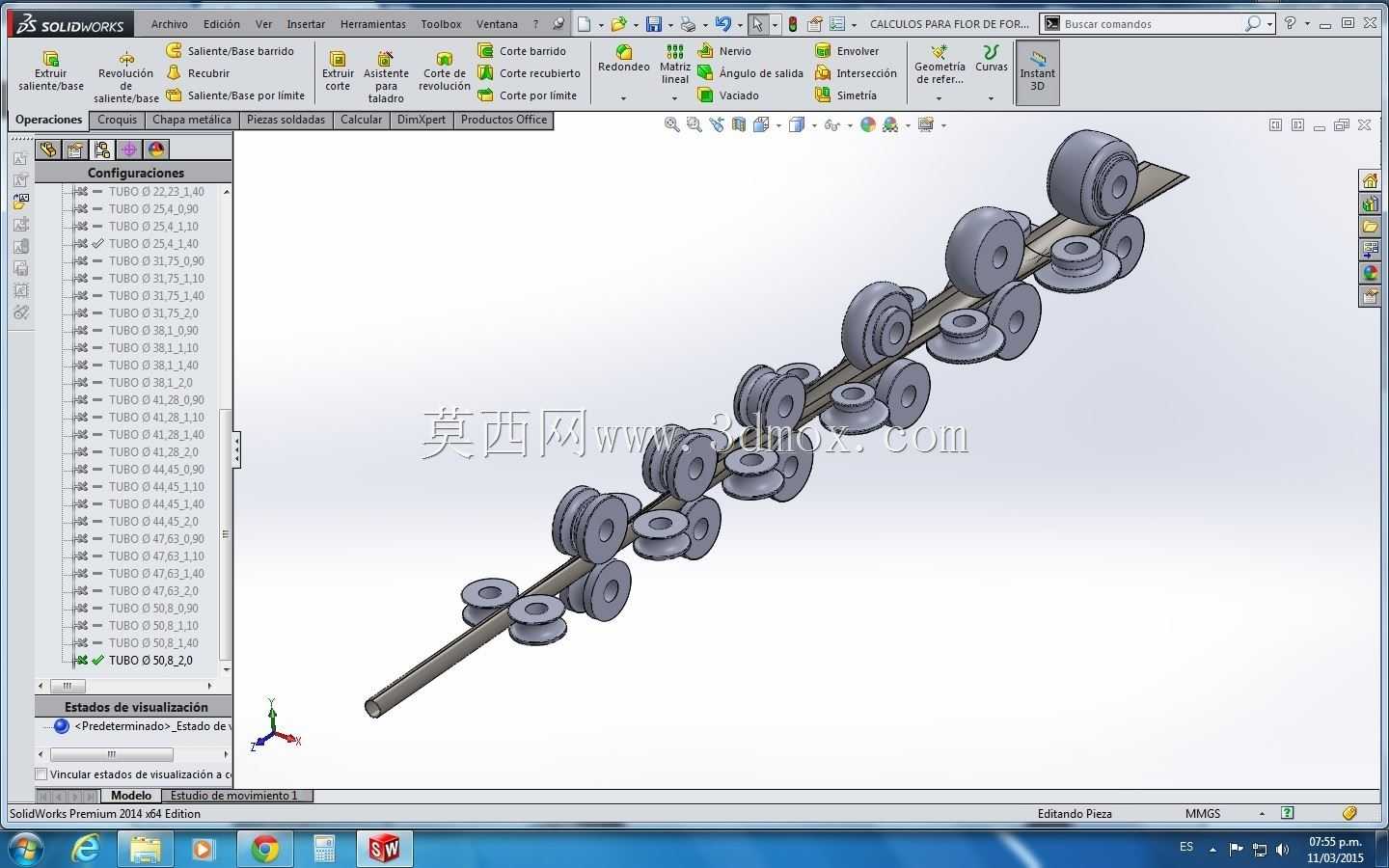

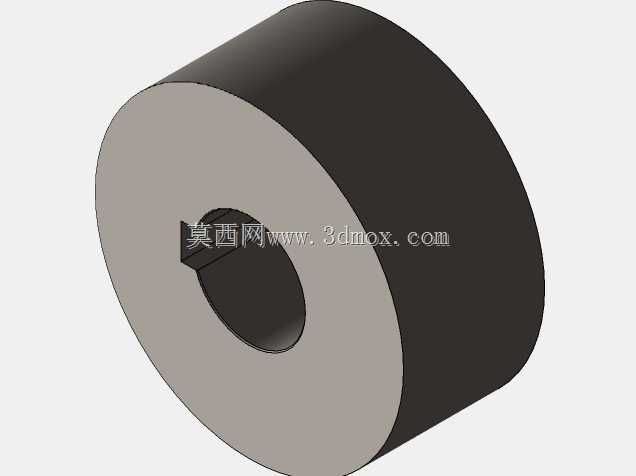

这套辊组结构主要应用于金属圆管类型材的连续滚压成型产线，在直缝焊管、精密圆管冷弯加工场景中承担核心成型功能，可将带材逐步辊压卷曲为闭合圆形截面管材，也可针对已有圆管坯料完成表面辊花、截面精整工序。整套辊组沿管材送进方向依次排布，每组成型辊都对应特定的变形量分配，避免单次变形量过大导致的材料应力集中、管壁开裂或起皱问题。设计过程中首先根据目标管材的外径、壁厚参数，计算每道次的材料变形曲率，匹配对应辊型的轮廓曲线，相邻辊组的辊缝值按照变形梯度逐级调整，保证材料在辊间流动时受力均匀，不会出现局部过度减薄的情况。从安装边界来看，整套辊组的中心高与产线送料平台的标高保持一致，各辊轴的安装座预留了标准的键槽与轴承位，可直接适配常规滚压成型机的机架安装尺寸，辊轴两端的锁紧结构采用快拆式设计，方便换型时快速更换不同规格的辊轮，适配多规格圆管的生产需求。辊轮的型面采用渐变式设计，从入料端的初步卷曲成型，到中段的逐步合缝，再到出料端的精整定径，每一段型面都对应材料变形的不同阶段，其中成型段的辊轮带有特定的花型结构，可在圆管表面同步辊压出预设的防滑或标识纹路，无需后续额外的压花工序。整套结构的辊轮排布采用上下辊交错布置的形式，抵消材料成型过程中的侧向力，避免管材在送进过程中出现跑偏、扭转的问题，各辊组的间距根据管材的屈服强度做了匹配设计，保证材料在两道辊之间有足够的变形缓冲区间，不会出现因间距过小导致的材料卡滞，或是间距过大导致的变形回弹超差问题。在实际生产应用中，这套辊组可适配普通碳素钢、不锈钢等多种金属材质的圆管加工，通过调整辊缝间隙即可覆盖一定范围内的壁厚公差，无需对整套辊组做整体更换，能够有效降低产线换型的时间成本与配件成本。
