空气马达用气动触发阀结构设计

在气动动力系统的应用场景中，空气马达作为将压缩空气压力能转化为旋转机械能的核心执行部件，其进排气通路的触发控制直接决定动力输出的响应速度与运行稳定性，本次呈现的气动触发阀正是适配小型空气马达气门控制需求的专用部件。从实际工况适配角度看，这类触发阀常应用于手持气动工具、小型气动输送设备、间歇式气动传动工位中，需要在高频次往复触发的工况下保持气路通断的可靠性，同时兼顾紧凑安装空间下的结构强度要求。

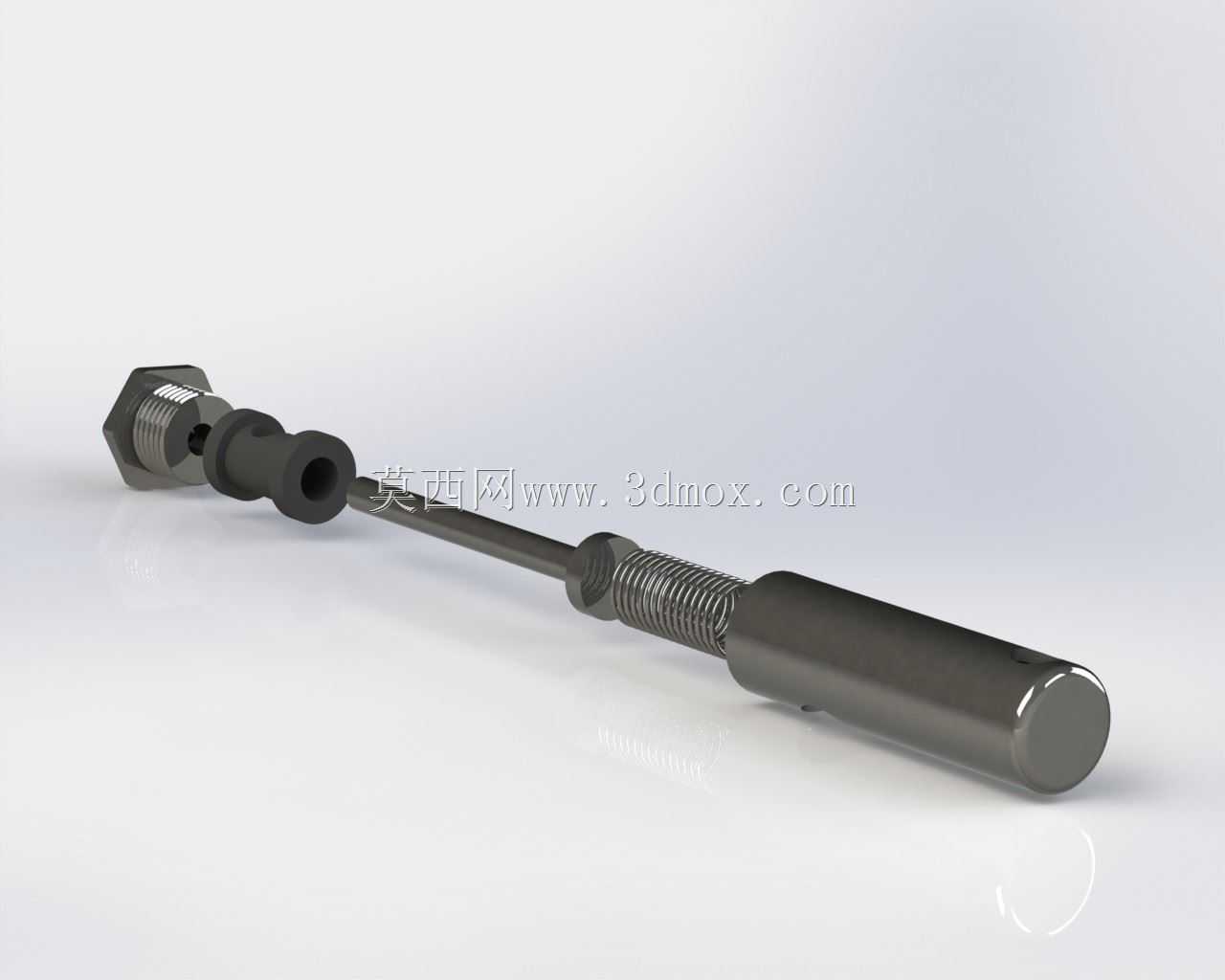

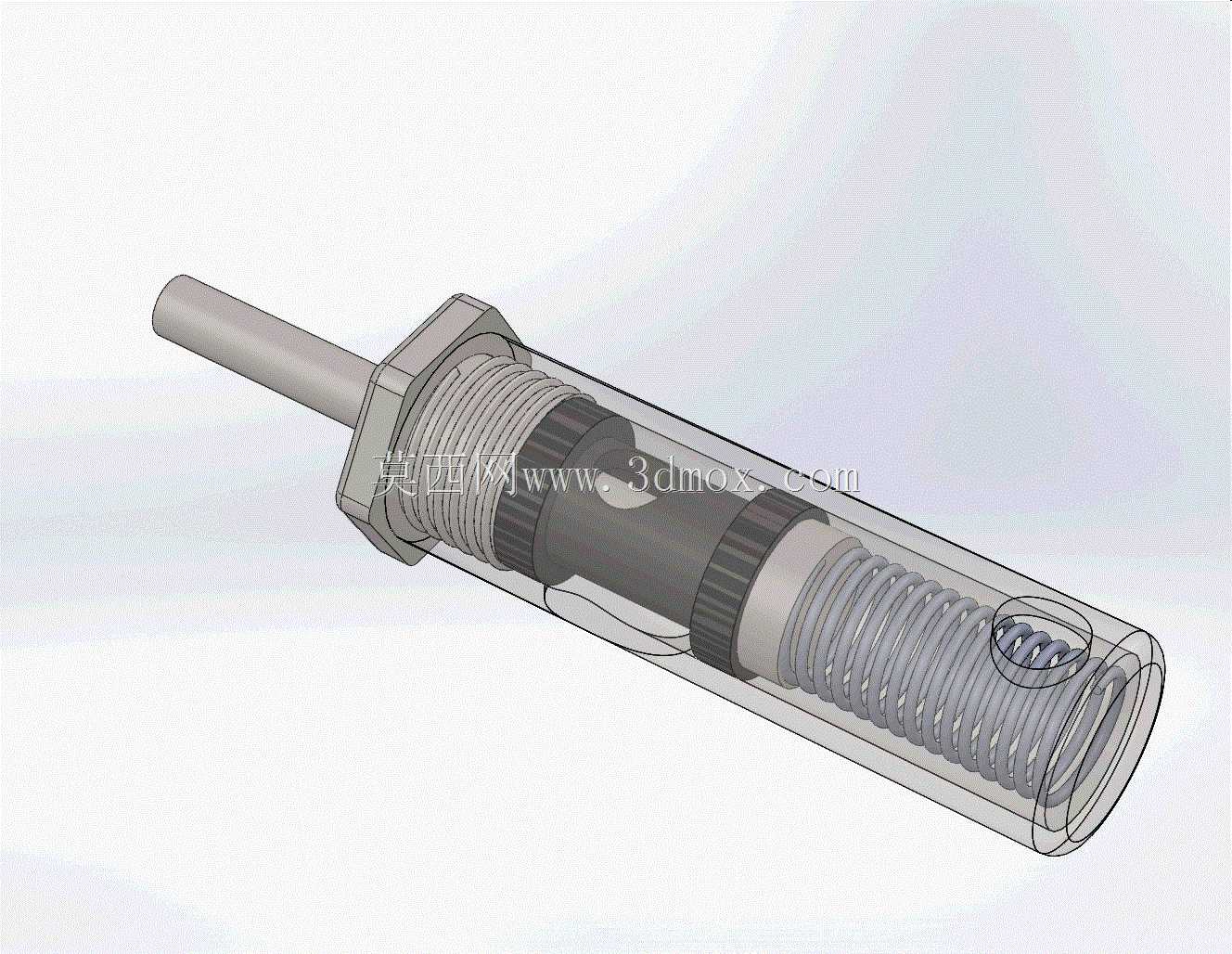

该触发阀采用同轴式柱体布局，整体为细长圆柱外形，外筒采用透明可视化结构设计，既可以在调试阶段直观观察内部阀芯、弹簧的运动状态，快速排查卡滞、复位失效等故障，也能在日常运维中无需拆解即可判断部件磨损情况。阀芯组件采用阶梯轴结构，一端伸出的触发杆用于接收外部触发力，杆部做了表面硬化处理，降低高频触碰带来的磨损量；中部设置多道密封环槽，搭配适配的密封圈实现气路的动态密封，避免压缩空气泄漏导致的动力损失；尾部嵌套复位弹簧，弹簧的刚度经过匹配计算，既保证触发外力撤除后阀芯能快速复位切断气路，也不会因弹簧力过大导致触发操作需要的作用力超出人机工程适配范围。

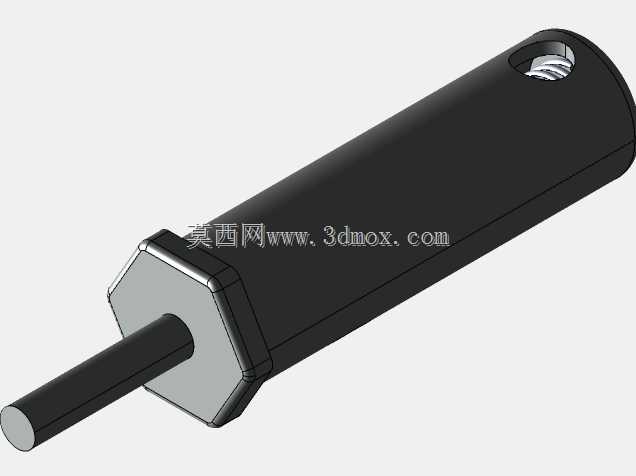

设计过程中，安装边界的适配是重点考量维度，阀体前段设置外螺纹安装段与六角锁紧台，可直接通过螺纹旋接固定在空气马达的阀座安装孔内，六角台的对边尺寸适配常规扳手操作空间，无需额外设计专用安装工装；阀体整体外径控制在适配小型气动设备的安装尺寸范围内，轴向长度预留了触发行程的冗余空间，避免触发过程中阀芯运动超出阀体边界。气路通断的密封面采用锥面配合结构，相比平面密封具备更好的对中容错能力，即使阀芯存在微小的径向偏移，也能保证闭合状态下的密封性能，降低加工精度要求与生产制造成本。

从功能实现逻辑看，当外部作用力按压伸出的触发杆时，阀芯克服弹簧力轴向移动，打开阀体侧壁的进气孔与内部气路的连通通道，压缩空气进入空气马达的腔室驱动叶轮旋转；外力撤除后，复位弹簧推动阀芯回位，锥面密封结构切断气路，空气马达停止动力输出。内部的弹簧限位结构做了卷边收口处理，避免高频往复运动中弹簧弹出移位，各运动部件之间预留了合理的配合间隙，可适配含少量冷凝水、微小杂质的常规工厂压缩空气工况，降低对气源过滤精度的严苛要求，提升部件的工况适应能力。
