手动式圆管弯曲加工工装结构设计

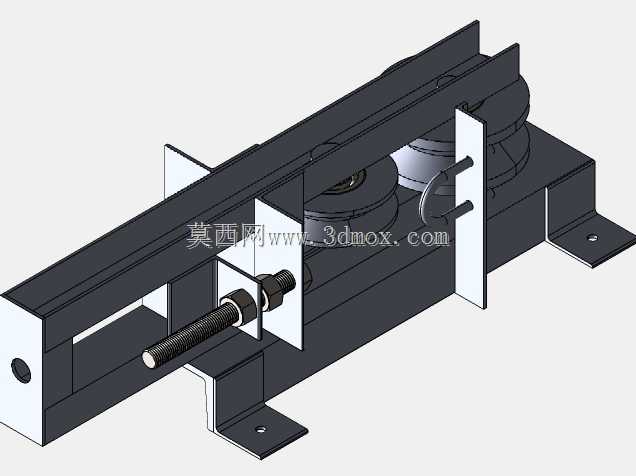

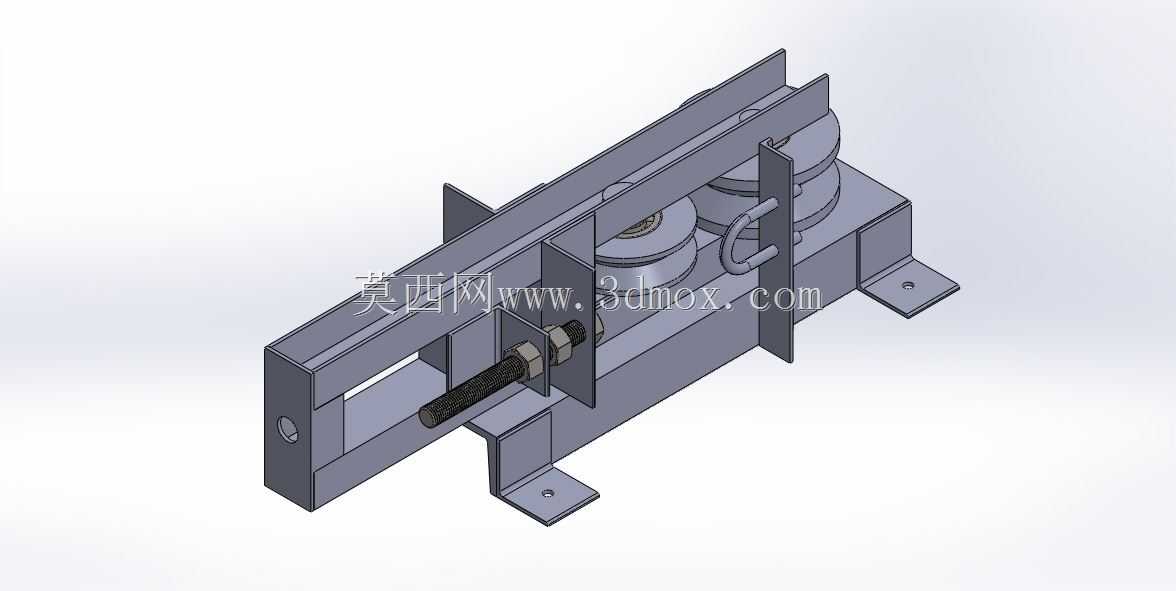

在五金加工、小型钢结构搭建、户外护栏制作、简易管路布设这类现场作业场景里，经常会遇到小直径圆管的定角度弯曲需求，这类作业往往不需要大型数控弯管设备的高产能与复杂曲线加工能力，反而对设备的安装便捷性、操作门槛、加工稳定性有更务实的要求，这款手动弯管工装就是针对这类分散式、小批量圆管弯制作业设计的。从结构布局来看，整套装置采用底座安装式设计，底部带两个带安装孔的支脚，可直接通过螺栓固定在工作台面或者现场的型钢支架上，安装边界不需要预留过大的操作空间，整体结构沿管材送进方向线性排布，没有外凸的易磕碰结构，适合在狭小的作业工位内布置。核心的弯曲执行部分采用双轮成型结构，两个成型轮的轮槽匹配对应规格圆管的外径，弯曲作业时将圆管从导向端送入，卡入两轮的轮槽之间，通过端部的丝杆进给结构推动顶紧块抵住管材，手动转动丝杆的操作手柄即可逐步施加顶推力，让圆管沿着成型轮的弧面发生塑性变形，最终得到预设弯曲半径的弯管段，这种结构不需要外接液压或者电力动力源，纯机械传动的结构故障率极低，现场作业不需要配套管线连接，挪动和转场都十分方便。设计过程中重点考虑了冷弯作业的形变控制，导向侧板的间距严格匹配管材外径，避免送进过程中管材发生偏摆导致的弯管褶皱、椭圆度超差问题，丝杆的进给行程经过核算，能够覆盖常用小直径圆管90度以内的弯曲需求，操作端的手柄长度经过力臂优化，单人操作即可施加足够的顶推力完成弯曲，不需要额外增加助力装置。整套结构的受力框架采用钢板拼焊结构，受力路径直接从顶推丝杆传递到两侧的导向立板，再到底座安装支脚，没有冗余的受力转接结构，长期作业也不会出现框架变形的问题，轮槽的表面做了圆角过渡处理，弯曲过程中不会划伤管材的外表面，对于镀锌管、薄壁不锈钢管这类对表面质量有要求的管材也能适配。不同于大型弯管设备的复杂模具更换结构，这款工装的成型轮采用快拆式固定结构，更换对应规格的成型轮即可适配不同外径的圆管加工，不需要对整体框架做调整，对于多规格小批量的加工作业场景适配性很强，日常维护只需要定期在丝杆传动位置涂抹润滑脂即可，没有复杂的保养要求。
