气动工具配套进气螺栓结构设计

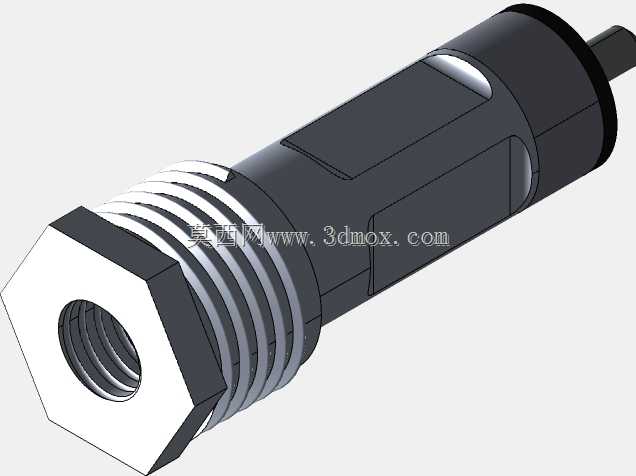

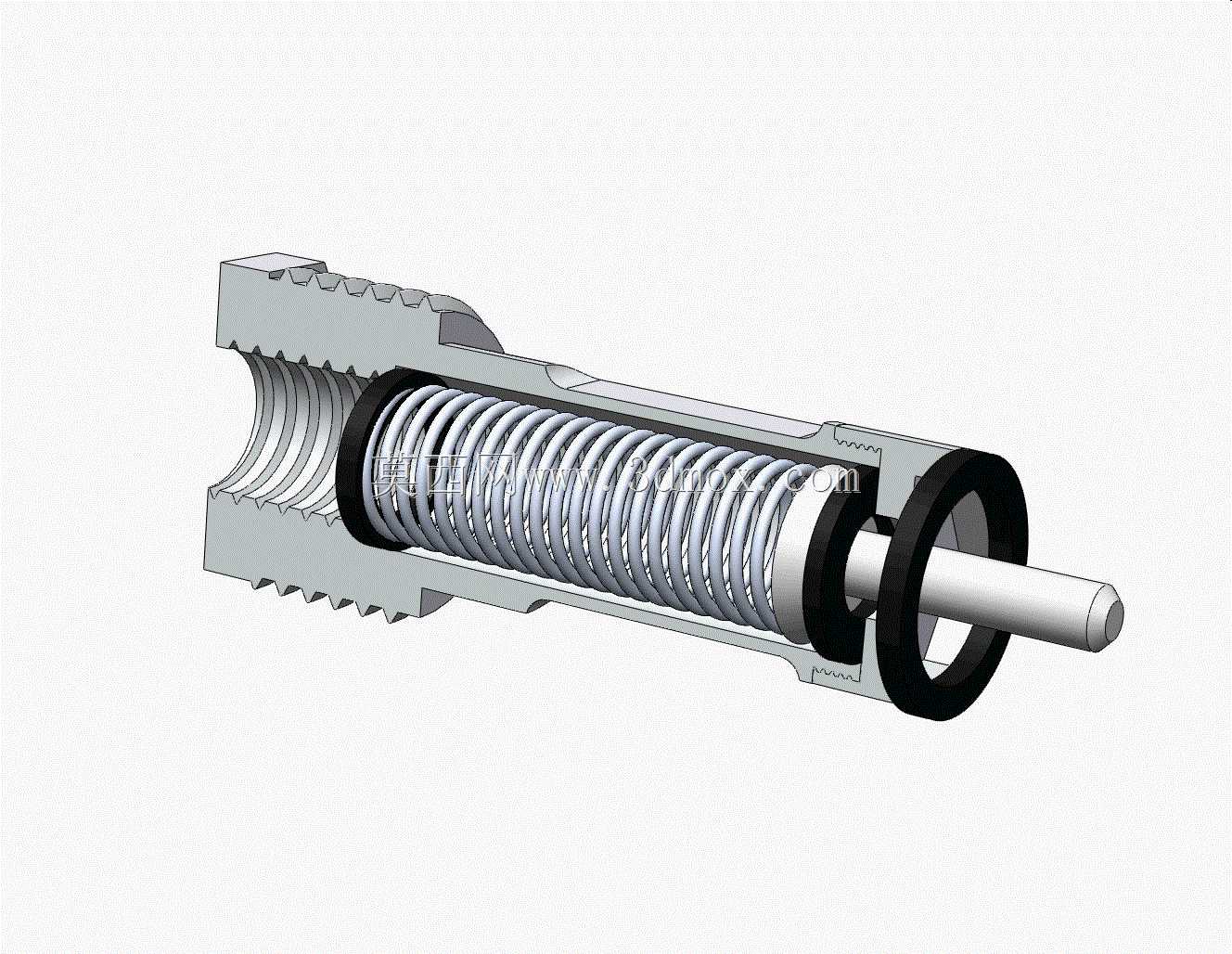

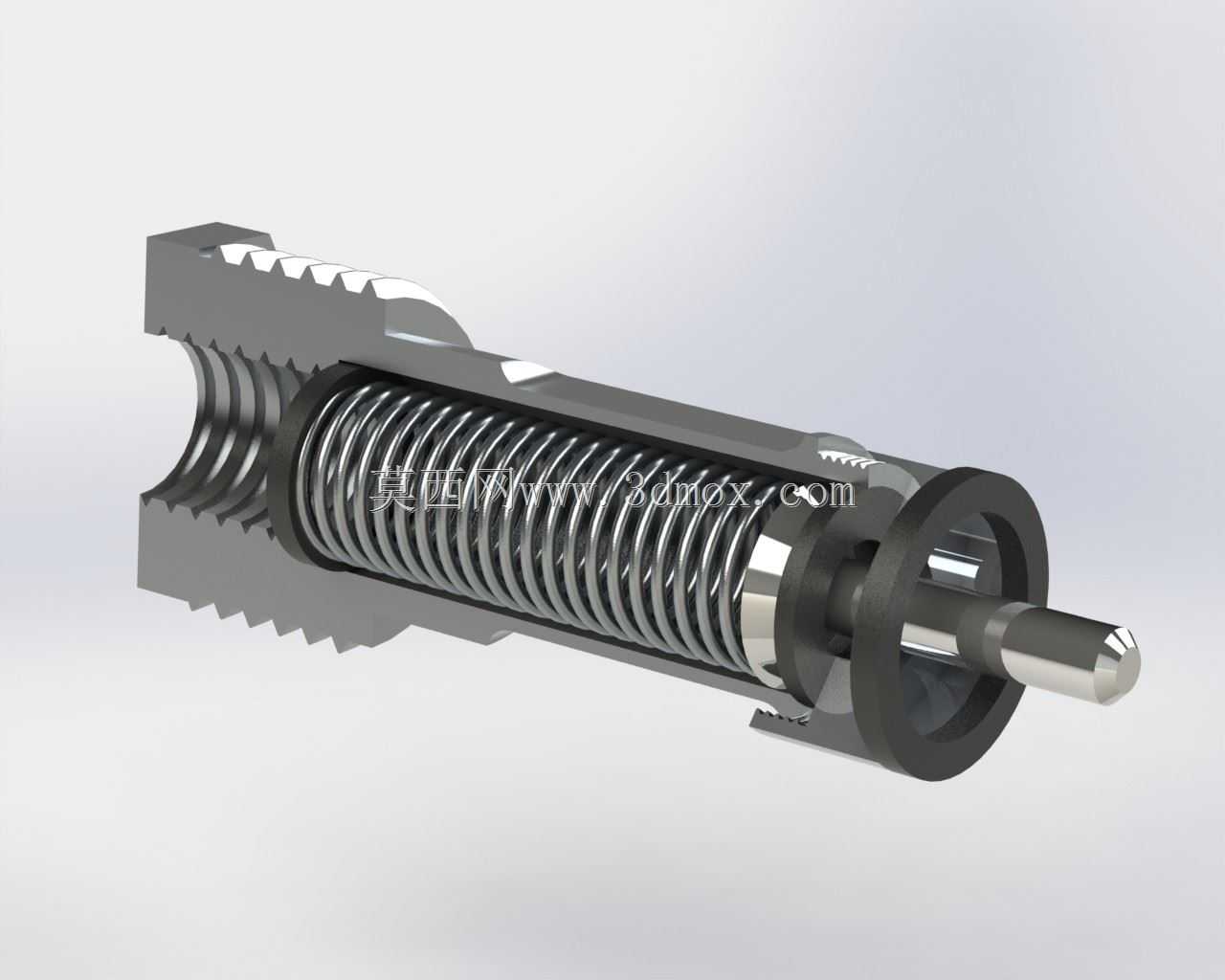

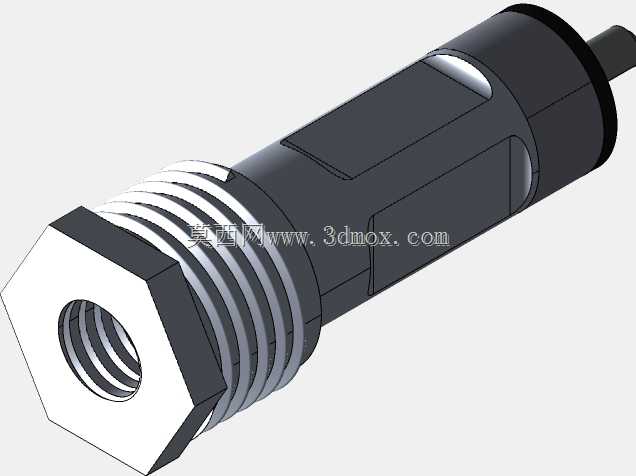

在气动工具的气路接驳环节，进气螺栓是承担气路导通、压力承载与快速对接功能的核心接驳构件，日常手持气动打磨、拧紧、冲击类工具的作业场景中，这类构件需要同时兼顾密封可靠性、插拔顺畅度与长期往复使用的结构强度，避免作业过程中出现漏气、卡滞、接驳脱落等问题，影响气动工具的输出效率与作业安全。这款进气螺栓在设计阶段优先匹配现有公头快速接驳的尺寸边界，外轮廓的外螺纹段严格遵循气动管路通用接驳的螺纹参数，可直接适配多数气动工具本体的进气口内螺纹，无需额外加工转接结构，安装时仅需按照常规螺纹紧固件的拧紧力矩操作即可完成固定，安装后端面的密封环槽可搭配O型密封圈实现端面静密封，杜绝螺纹配合间隙带来的慢性漏气问题。内部集成的弹簧顶置柱塞结构，是实现单向导通与接驳顶开功能的核心，非接驳状态下柱塞在弹簧预紧力作用下顶靠在前端密封位，阻断气路，避免工具闲置状态下管路余压泄漏；当对接公头插入时，公头端面推动柱塞克服弹簧力向后位移，气路随即导通，压缩空气可顺利从管路进入工具内部驱动气动马达作业，弹簧的刚度选取经过反复校核，既保证非接驳状态下的密封压力足够，又不会出现公头插入时阻力过大、操作费力的问题。结构上采用分体式装配设计，外壳体的内台阶孔分别定位弹簧、柱塞与前端密封挡圈，各零件的装配公差控制在IT7级精度，既保证柱塞往复运动的同轴度，避免运动卡滞，又控制加工难度，适合常规五金加工工艺批量生产。外壳体外壁的滚花段并非装饰结构，是为了在无工具辅助的手动预紧场景下增加摩擦力，方便现场作业人员快速调整安装位置，尾部的伸出杆结构可搭配防脱卡扣使用，避免接驳状态下受管路拉扯出现公头脱落的问题。整体结构的通径设计匹配常规气动工具的耗气量需求，不会因通流截面过小造成压力损失，影响工具的输出扭矩或转速，所有金属零件均采用常规五金件常用的金属材质，表面做防锈处理，可适配车间多尘、带少量油污的作业环境，长期使用不会出现锈蚀卡滞的问题。
