杆端关节轴承连接座结构设计

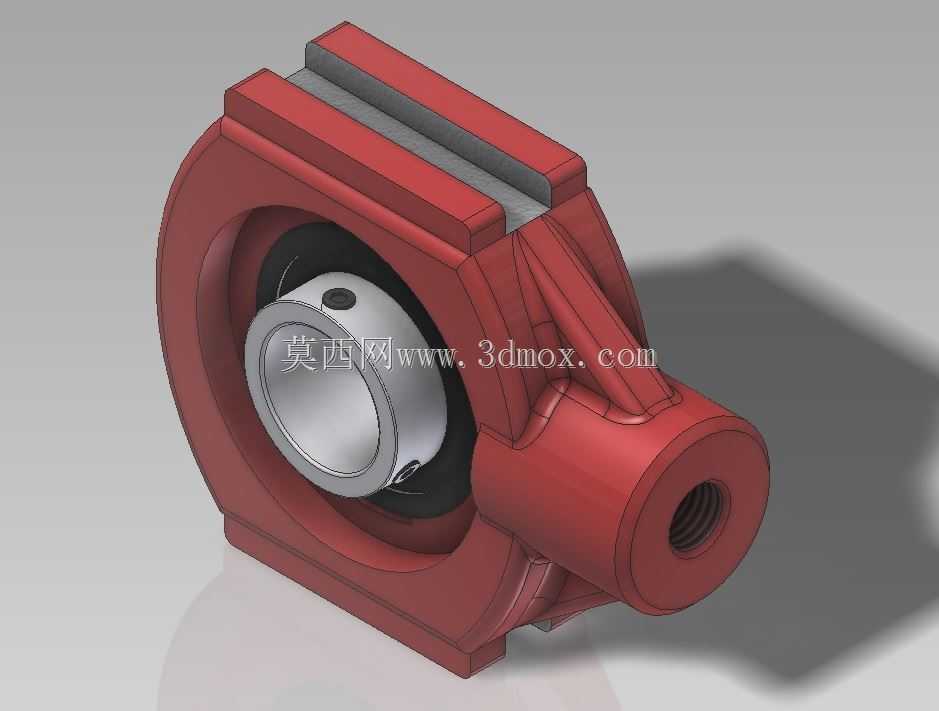

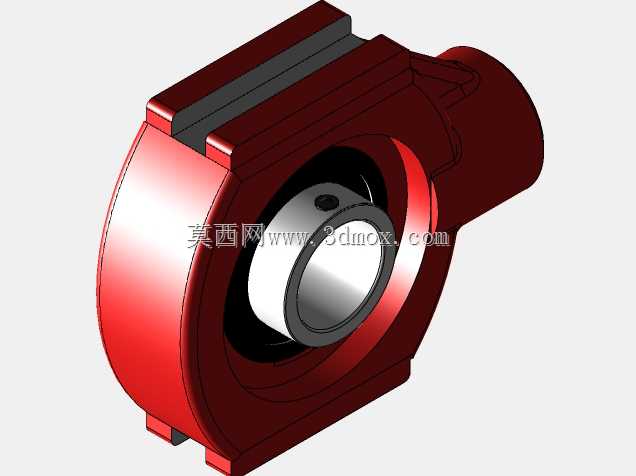

该铰接型支撑构件多用于需要小角度摆动补偿的传动连接场景，常见于工程机械液压杆端、自动化设备连杆机构、物流输送线张紧调节部位，承担径向载荷与小幅摆动工况下的载荷传递作用，可补偿安装过程中产生的同轴度误差，抵消设备运行中连杆运动产生的角度偏移，避免刚性连接带来的应力集中问题。从结构设计来看，主体采用一体式铸钢造型思路，主体环形腔体用于嵌入带内圈的向心关节轴承，轴承内圈预留通孔用于穿装连接销轴，可实现绕销轴的回转以及沿轴承球面的小角度偏摆；侧部延伸出带内螺纹的圆柱连接端，可直接与带外螺纹的活塞杆、调节螺杆旋合装配，无需额外加装连接套，减少装配环节的累计误差。上部开设的平行卡槽用于安装限位挡板，挡板嵌入后可通过螺栓锁紧，限制轴承外圈在腔体内的轴向窜动，同时预留了轴承的维护拆卸空间，无需整体拆解构件即可完成轴承的更换作业。安装边界方面，环形腔体的内径与标准规格关节轴承外径采用过渡配合公差，侧部螺纹端的轴线与环形腔体中心保持严格垂直，保证螺杆装配后受力方向与轴承承载中心重合，避免偏载造成的轴承早期磨损；构件底部为平面安装基准面，若用于固定端铰接场景，可直接通过压板固定在安装基板上，若用于活动端连接，螺纹端旋合长度需达到螺纹直径的1.2倍以上，保证螺纹连接的抗剪切强度满足载荷要求。设计过程中对环形腔体与螺纹连接端的过渡部位做了加强筋处理，筋位沿载荷传递方向布置，可在不增加整体壁厚的前提下提升构件的抗冲击载荷能力，避免交变载荷下过渡部位出现应力断裂；整体外轮廓做了圆角过渡处理，既减少铸造过程中的应力集中缺陷，也避免装配过程中尖锐棱角造成的操作损伤。实际选型应用时，需根据连杆传递的最大径向载荷匹配对应规格的关节轴承，同时确认摆动角度范围不超过轴承允许的最大偏摆角，安装时需保证销轴与轴承内圈的配合间隙在合理范围，避免过盈配合导致的转动卡滞，或是间隙过大造成的运行冲击。
