带型腔型芯结构的注塑模具装配结构

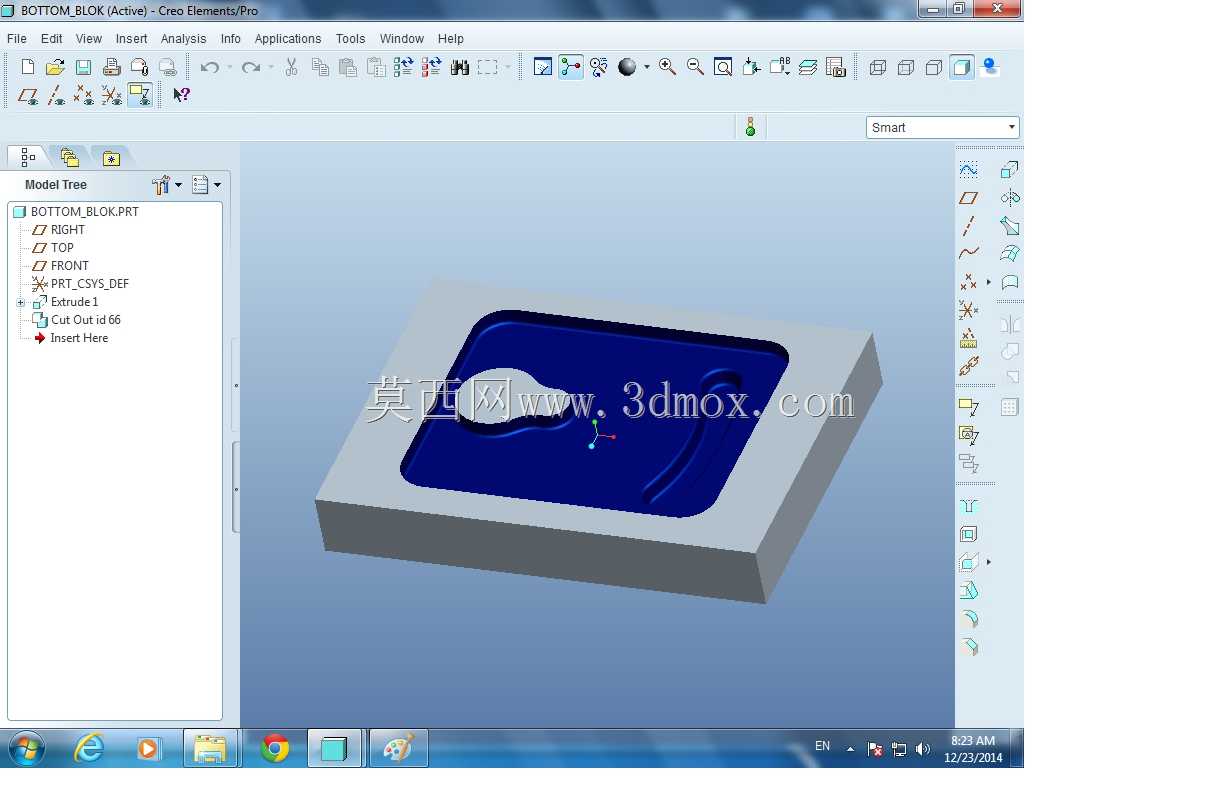

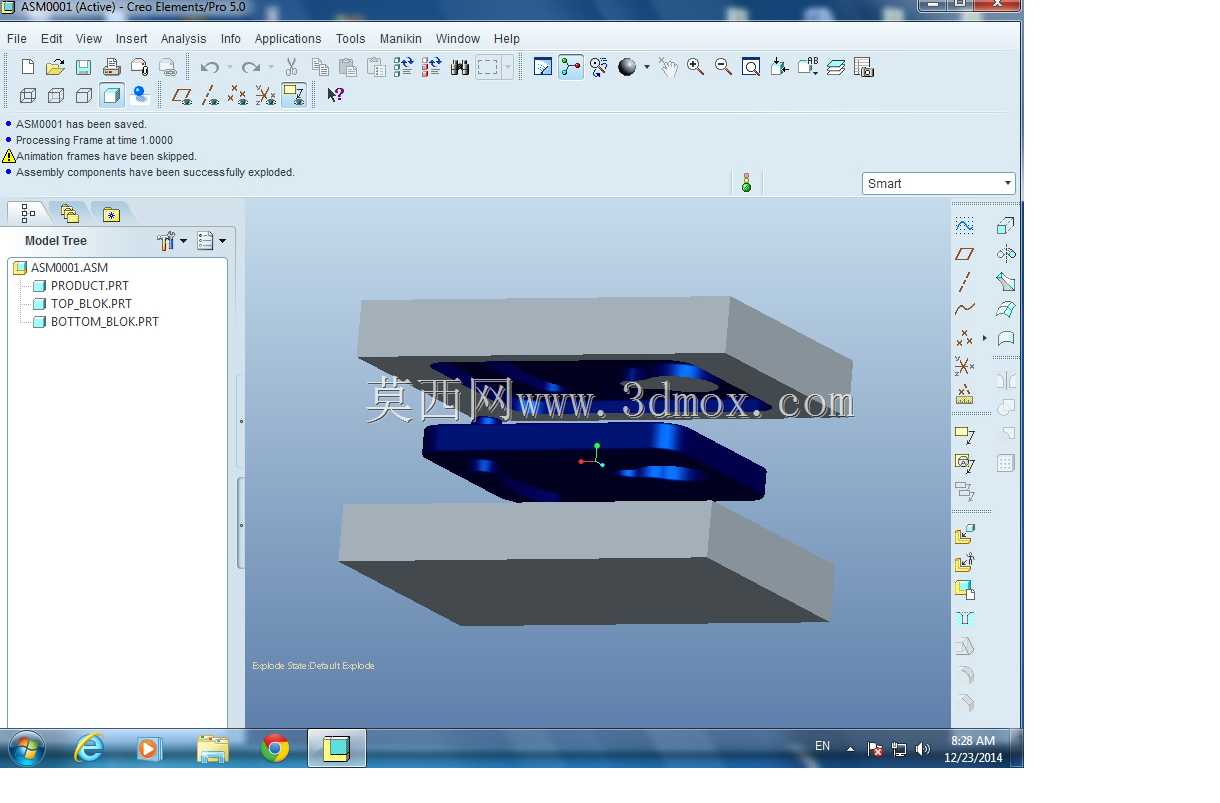

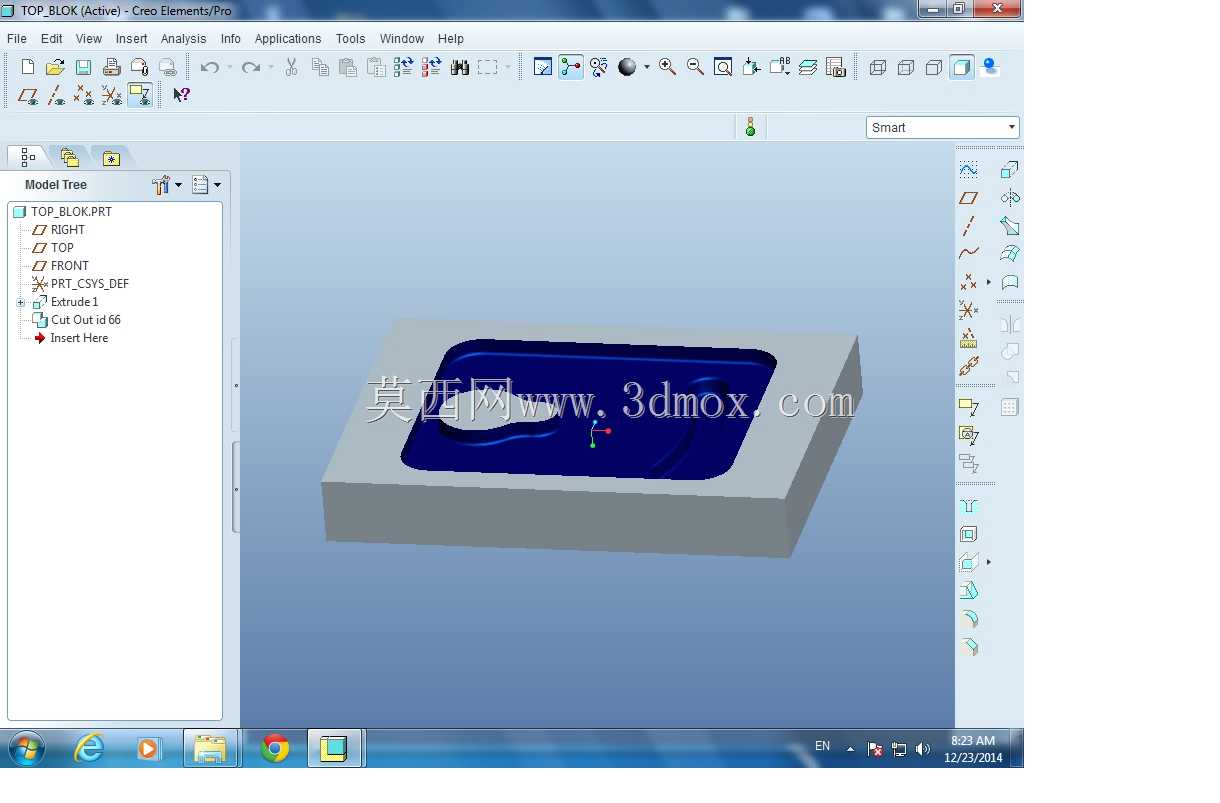

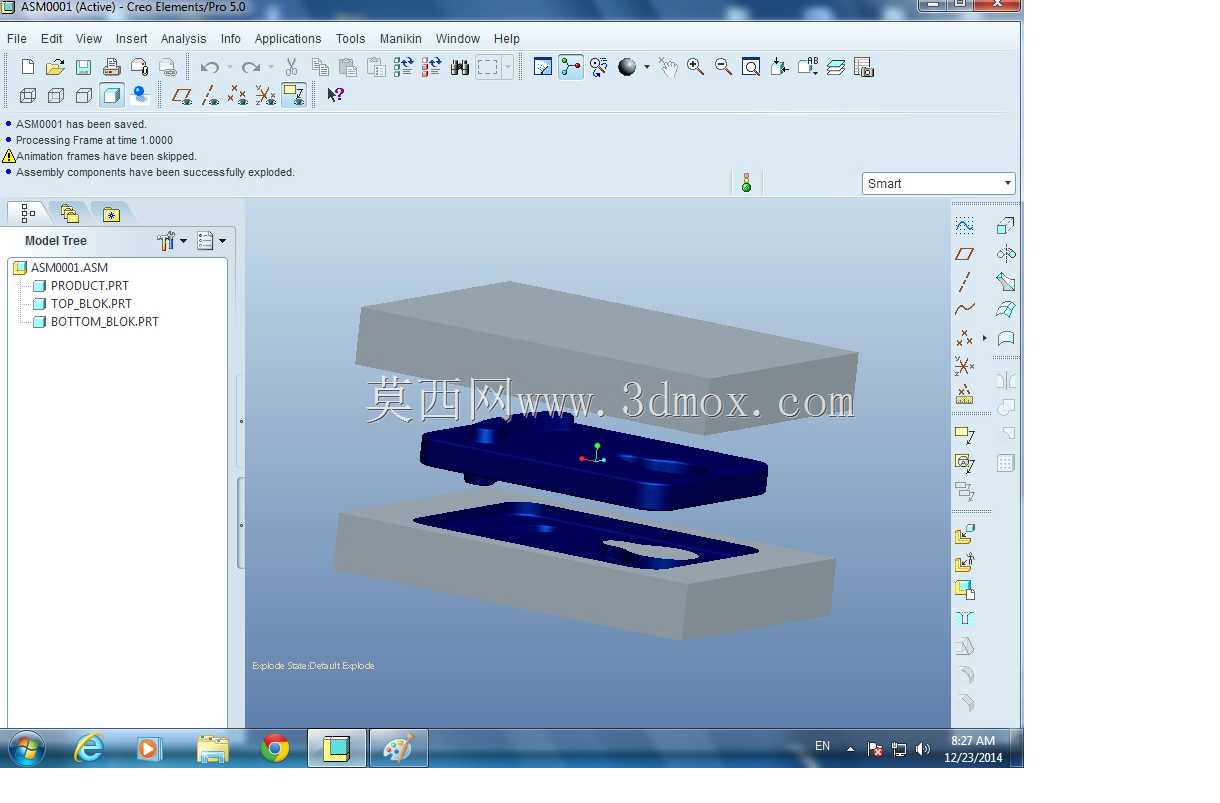

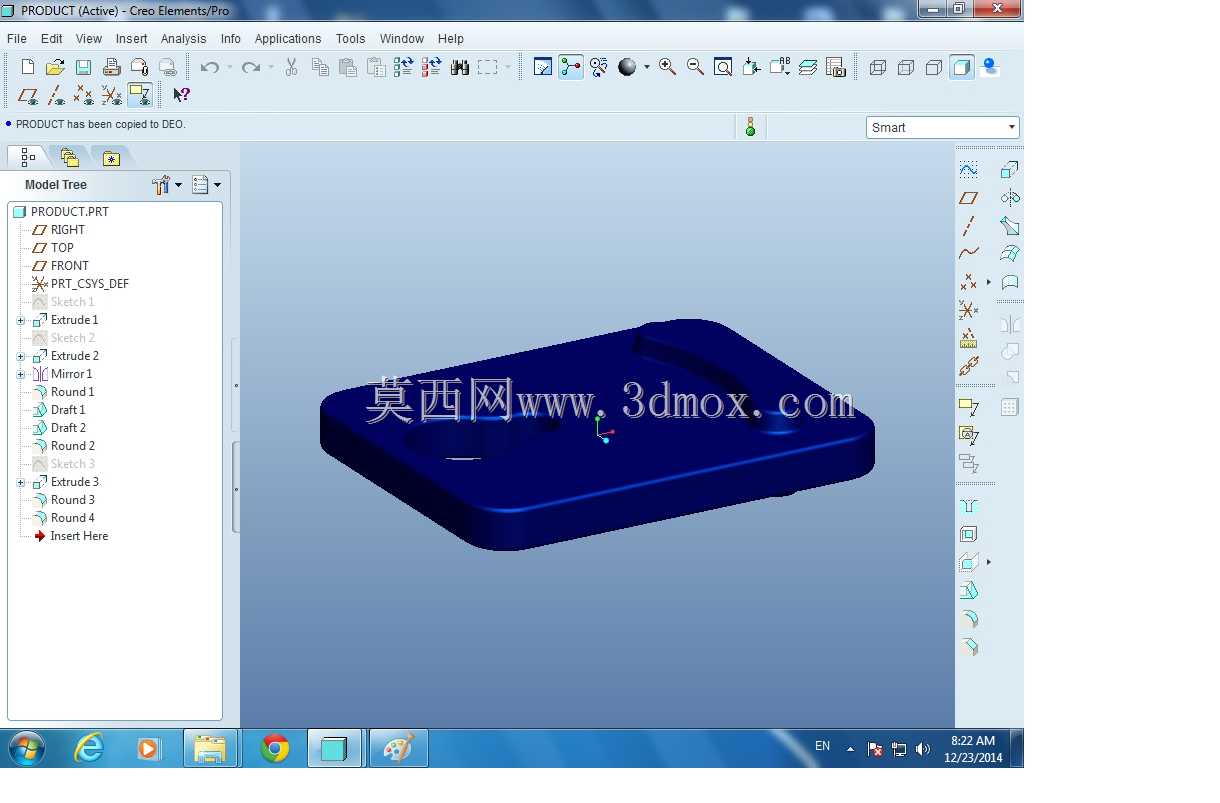

这套模具结构针对中小型塑胶件的批量注塑生产场景设计，核心成型部分采用上下对开的两板模基础架构，适配卧式注塑机的安装工位，安装时需匹配设备的拉杆间距、最大模厚参数，确保合模过程中动定模导向精准无偏移。从结构功能来看，上下两块模板分别承担定模固定板与动模承板的作用，中间蓝色的成型部件整合了型腔与型芯的核心轮廓，合模后形成的密闭空腔即为塑胶熔体的填充空间，开模时动模侧带动制品脱离定模型腔，后续可搭配顶出机构完成制品自动脱落，适配连续化的注塑生产节拍。设计过程中优先考虑了成型部件的加工工艺性，型芯与型腔的分型面设置在制品轮廓的最大截面处，避免出现倒扣结构导致的脱模卡滞，同时分型面处预留了排气槽的加工余量，减少填充过程中困气导致的制品缺胶、烧焦缺陷。导向结构依靠模架自带的导柱导套完成定位，合模时导柱先进入导套完成预定位，避免成型部件发生刚性碰撞损坏加工面。成型部件的冷却水道布局沿制品轮廓均匀排布，确保冷却过程中模温均匀，减少制品因冷却不均产生的翘曲变形，水道接口设置在模板侧部，适配注塑机的标准冷却水嘴连接尺寸，无需额外加工转接结构。安装边界方面，模板的长宽尺寸适配常用120吨级注塑机的模板安装孔位，码模槽的宽度与深度符合行业通用标准，无需额外改装即可完成上机装夹，模具总厚度控制在设备允许的最小与最大模厚区间内，确保开模行程足以取出成型后的制品。结构上还预留了浇口套的安装位置，主流道的锥度与长度适配标准注塑机喷嘴尺寸，避免注塑过程中出现溢料、流道凝料难以脱出的问题。整套结构没有冗余的复杂机构，维护时只需拆分上下模板即可清理型腔表面的残留料屑，更换不同的成型镶件即可适配不同结构的同规格制品，降低小批量多品种生产的模具制造成本。
