交流电源插座注塑成型模具结构设计

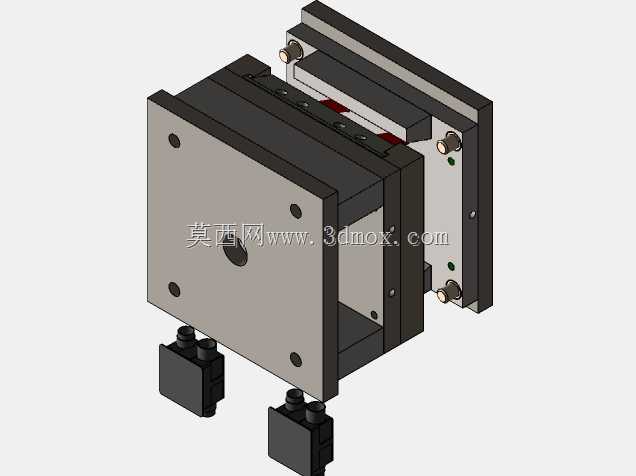

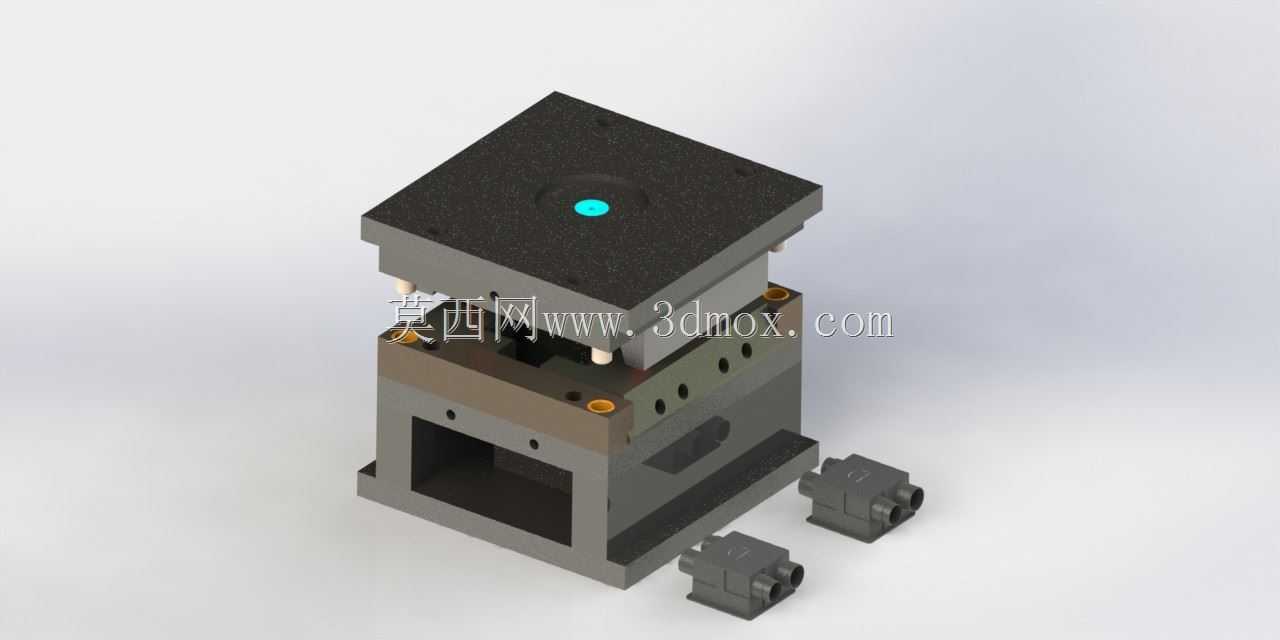

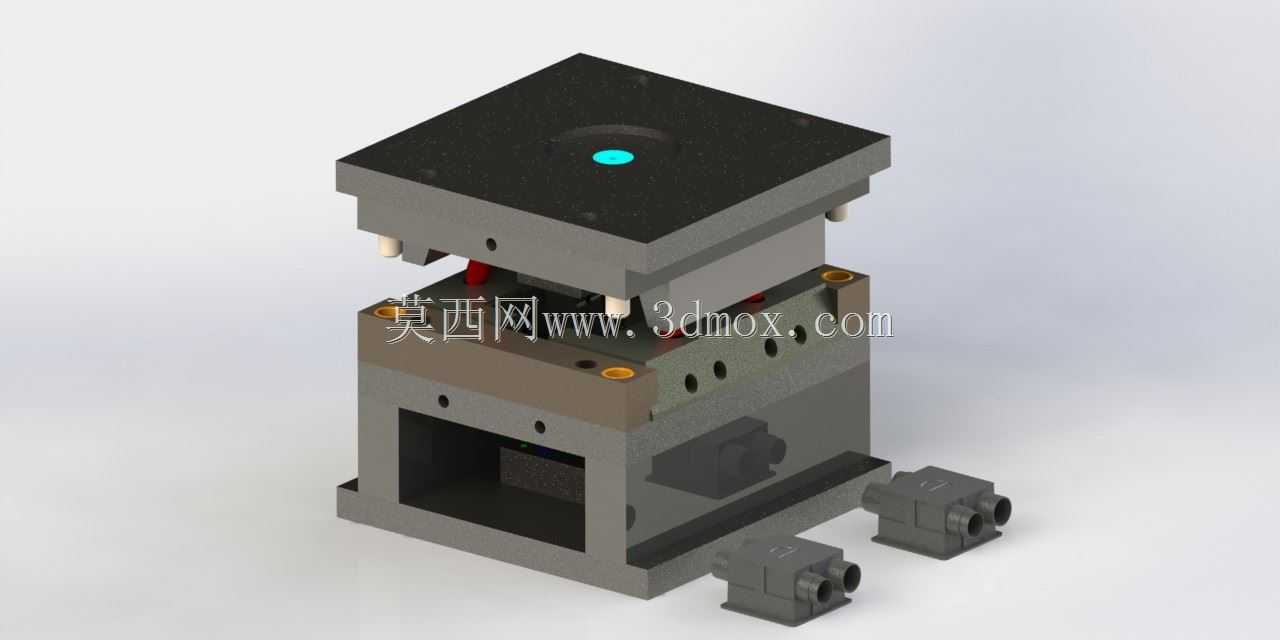

这套模具针对民用交流电源插座的注塑量产需求开发，适配小型热塑性塑料件的批量成型场景，日常家用、工业配电场景下的墙壁插座、排插组件等塑胶外壳类零件，都可通过调整模腔细节适配生产。整套模具采用标准两板模结构布局，上下模架通过导柱导套实现精准合模导向，合模过程中导套先与导柱配合完成初定位，避免合模错位导致的型腔啃伤、塑件飞边等问题。

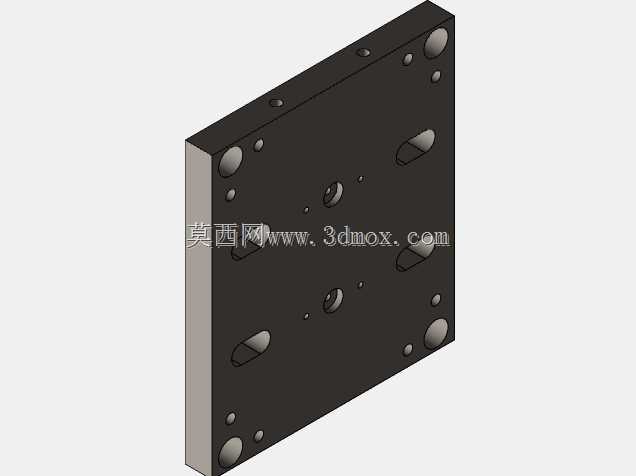

从结构功能来看，上模部分集成了主流道、分流道与型腔成型面，熔融塑料从注塑机喷嘴注入主流道后，经分流道均匀分配到各个模腔，针对插座外壳带侧孔的结构特征，模具在侧方设置了滑块抽芯机构，开模过程中斜导柱带动滑块完成侧向抽芯动作，避免塑件顶出时被侧型芯拉裂。下模部分设置了顶针板与复位杆，顶针排布避开塑件外观面，对应塑件内部的加强筋、安装柱位置布置，保证顶出过程受力均匀，不会出现顶白、顶穿等成型缺陷，合模时复位杆带动顶针板提前回位，避免顶针与型腔碰撞损坏。

设计过程中优先考虑了量产稳定性，模架选用标准规格模胚，减少非标加工成本，型腔与型芯部分采用镶拼式结构，易磨损的浇口、成型小柱位置单独做镶件，后续生产中出现磨损可快速更换，无需整体报废模仁。冷却水道围绕型腔均匀排布，进出水口设置在模架侧方，水路距离型腔表面的距离保持均匀，保证成型过程中模温一致，减少塑件冷却不均导致的翘曲变形问题。安装边界上，模具的上下模安装尺寸适配常规卧式注塑机的拉杆间距，定位圈与浇口套尺寸匹配对应吨位注塑机的炮嘴规格，锁模孔位置符合通用注塑机的装夹标准，无需额外改装即可上机生产。模具的开模行程满足塑件加流道凝料的顶出距离要求，侧向抽芯的行程足够让侧型芯完全脱离塑件倒扣位置，不会出现抽芯不足导致的脱模卡滞问题。日常生产维护时，可拆开上下模快速清理流道凝料，导柱、滑块位置定期加注润滑脂即可保证长期运行精度，适配百万模次以上的量产需求。
