200毫米规格四爪联动卡盘结构设计

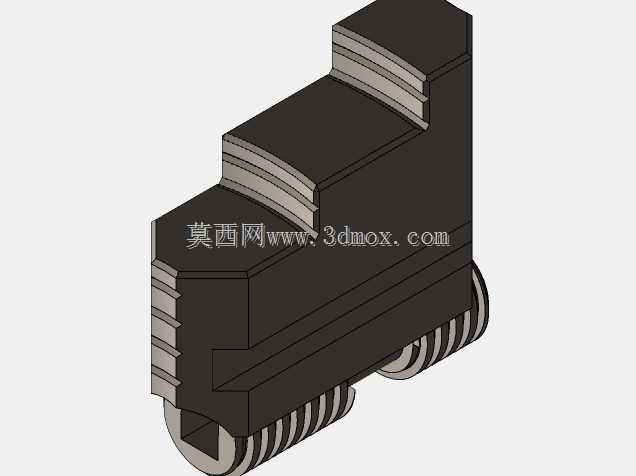

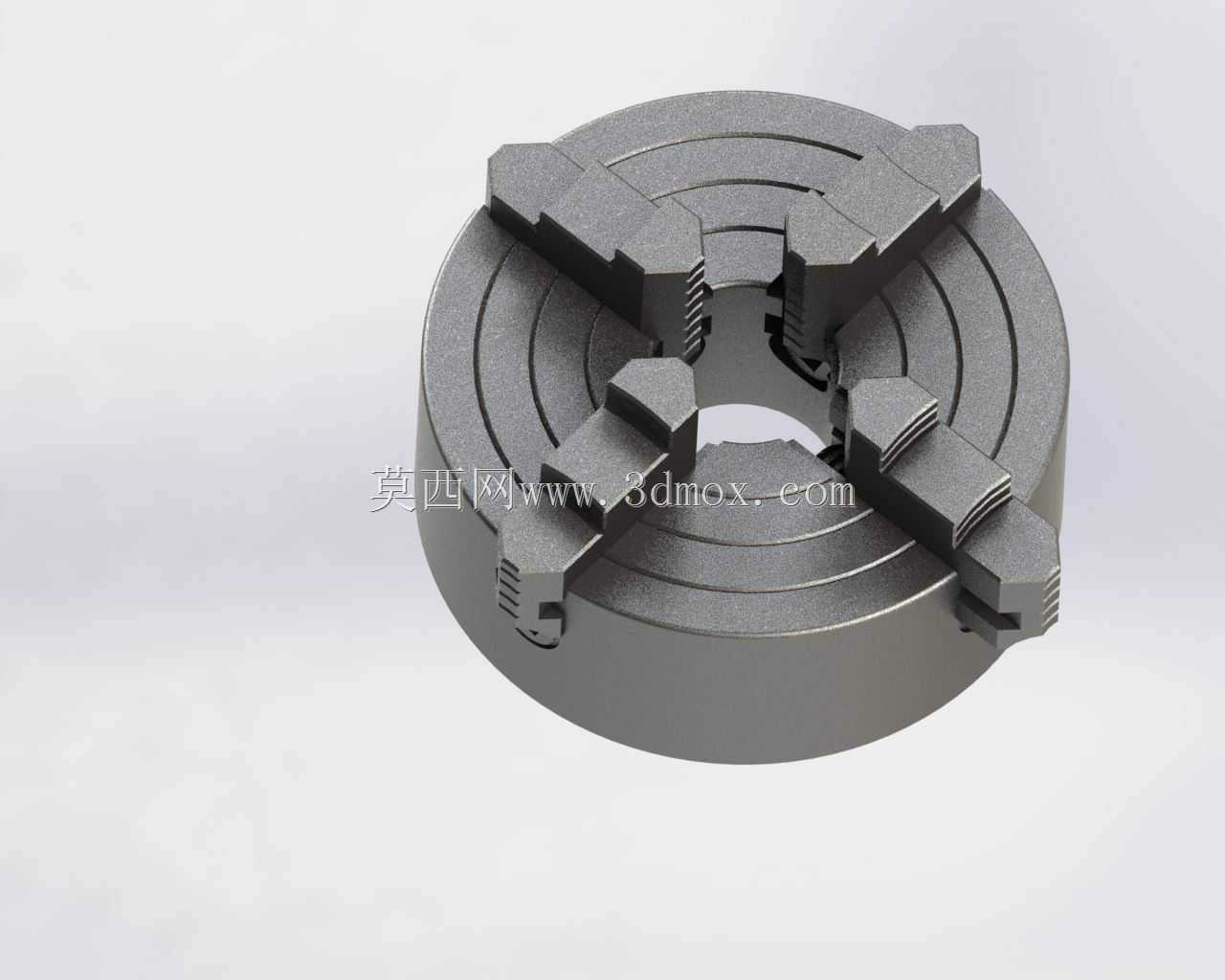

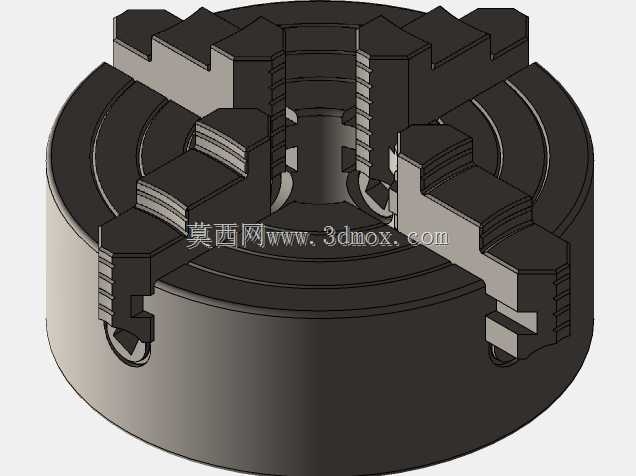

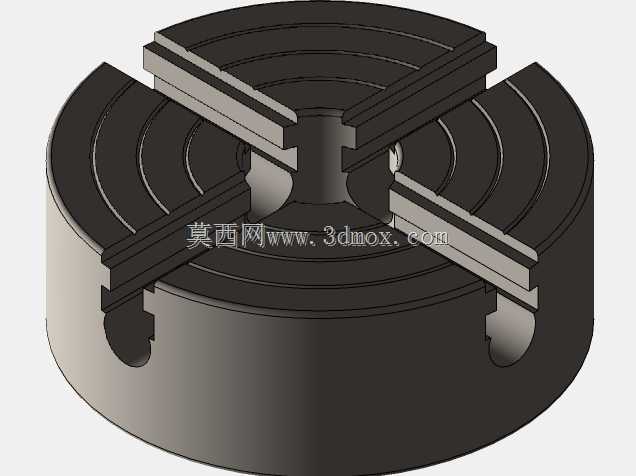

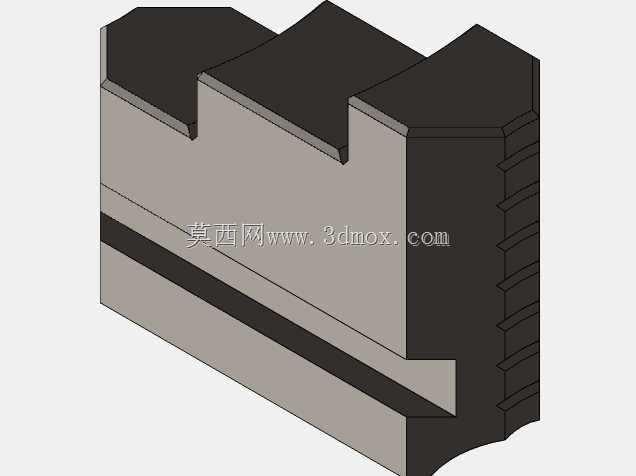

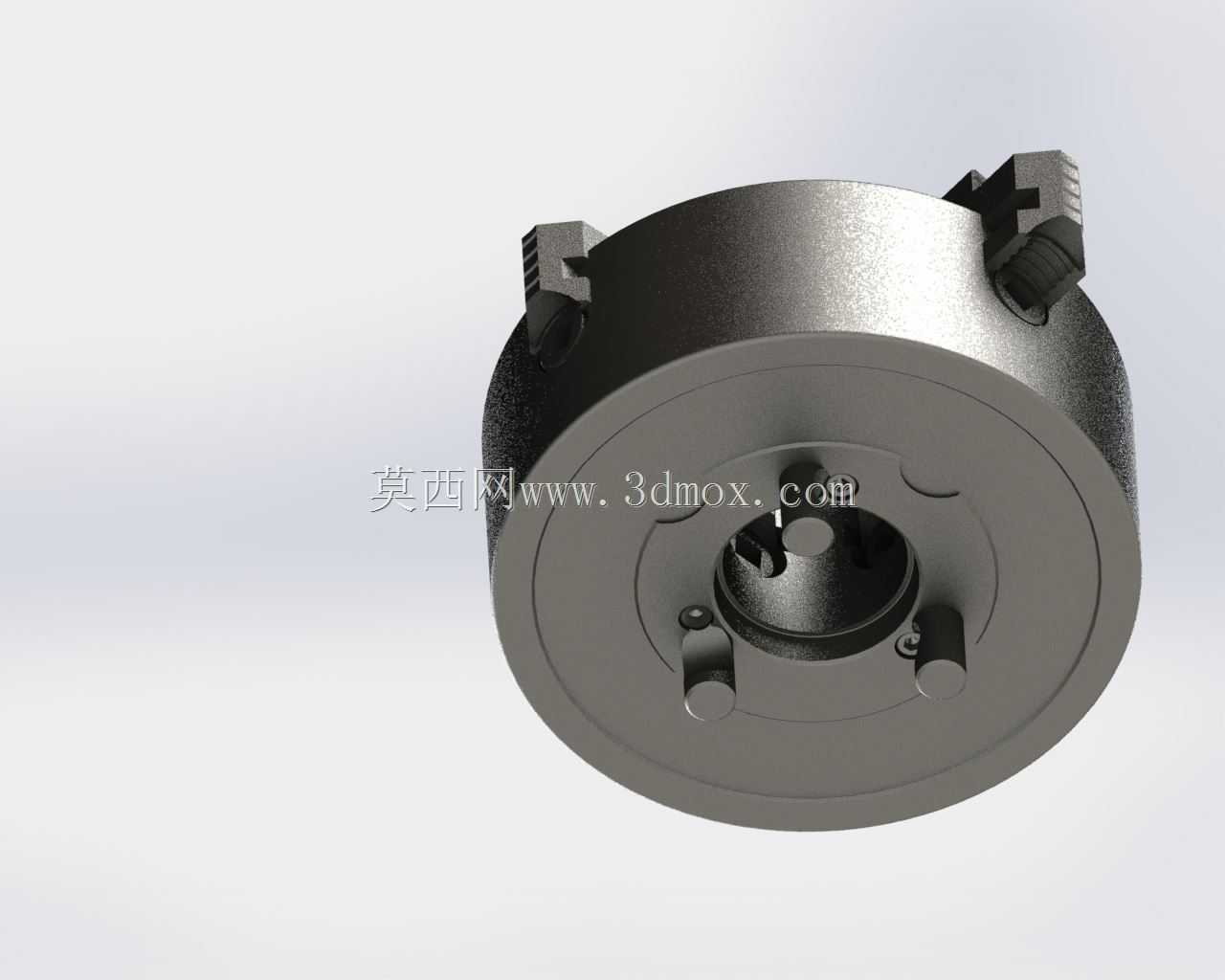

在普通车床、经济型数控车床以及内外圆磨床的回转加工场景中，卡盘是直接决定工件装夹精度、加工同轴度的核心执行部件，这款200mm规格的四爪卡盘，正是针对盘类、短轴类以及部分异形截面工件的装夹需求完成的结构设计。不同于三爪自定心卡盘适配规则回转体的装夹逻辑，四爪结构的单爪独立可调特性，让它既可以通过四个卡爪的同步进给完成规则圆形工件的快速定心装夹，也能通过单爪的单独位移调整，装夹截面为方形、矩形或是带有不规则偏心结构的工件，覆盖三爪卡盘无法适配的异形件装夹场景。从结构设计逻辑来看，该卡盘采用盘式本体结构，本体背部设置标准的短圆锥连接接口，可直接匹配对应主轴端规格的机床法兰盘，安装时无需额外制作过渡连接盘，端面的定位止口与主轴端的配合公差控制在IT6级精度区间，能保证卡盘安装后的端面跳动、径向跳动满足精加工工序的装夹要求。四个卡爪沿本体圆周90度均匀分布，每个卡爪都配备独立的丝杆进给机构，转动对应卡爪的调整丝杆时，卡爪可沿本体上的径向导轨做直线位移，单爪的行程设计充分考虑200mm规格卡盘的装夹范围，既可以夹持小直径的棒料工件，也能通过卡爪的反装实现大直径盘类零件的外撑装夹，覆盖常规回转加工的绝大多数工件尺寸需求。卡爪的夹持面设计有细密的锯齿形防滑纹路，在夹持毛坯件或是表面粗糙度较高的工件时，能提供足够的夹持摩擦力，避免重切削工况下工件出现打滑移位的问题；卡爪与内部丝杆的配合采用梯形螺纹结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，能承受大切深、大走刀量切削时的径向切削力，长期使用也不易出现螺纹磨损导致的卡爪窜动问题。在实际生产场景中，这类四爪卡盘常被用于小批量异形件的车削加工、偏心工件的找正装夹，以及部分焊接工装的回转夹持工位，相比专用定制夹具，它的通用性更强，调整灵活度更高，能大幅降低多品种小批量生产模式下的夹具投入成本。设计过程中对卡盘本体的壁厚、导轨槽的受力截面做了针对性的强度校核，保证在满负荷夹持状态下，本体不会出现受力变形，卡爪的进给运动保持顺畅无卡滞，同时对卡爪的移动导轨做了耐磨处理，延长长期反复调整使用下的结构寿命，避免导轨磨损后出现卡爪间隙过大、装夹定心精度下降的问题。
