生物材料精密切割用对辊式切割辊总成

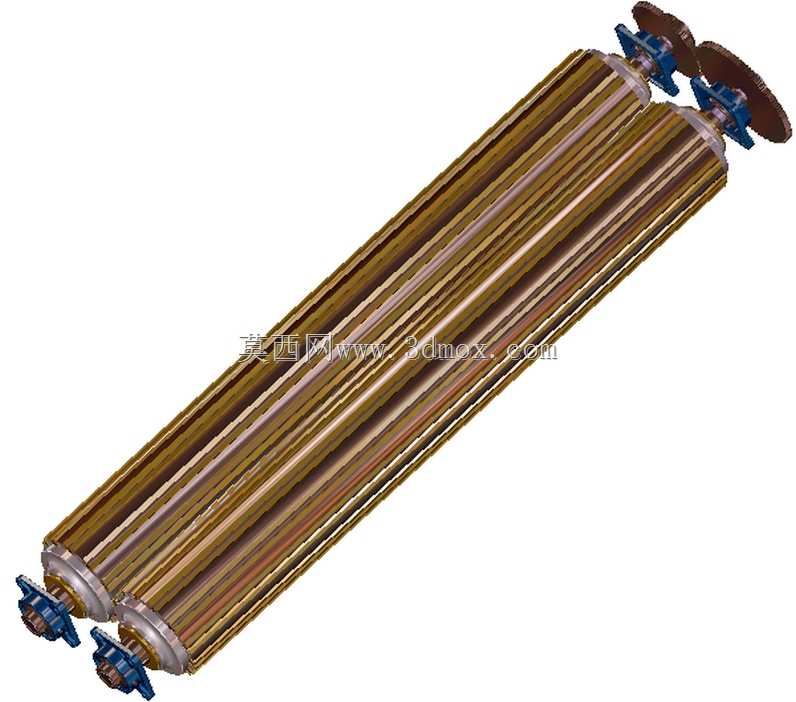

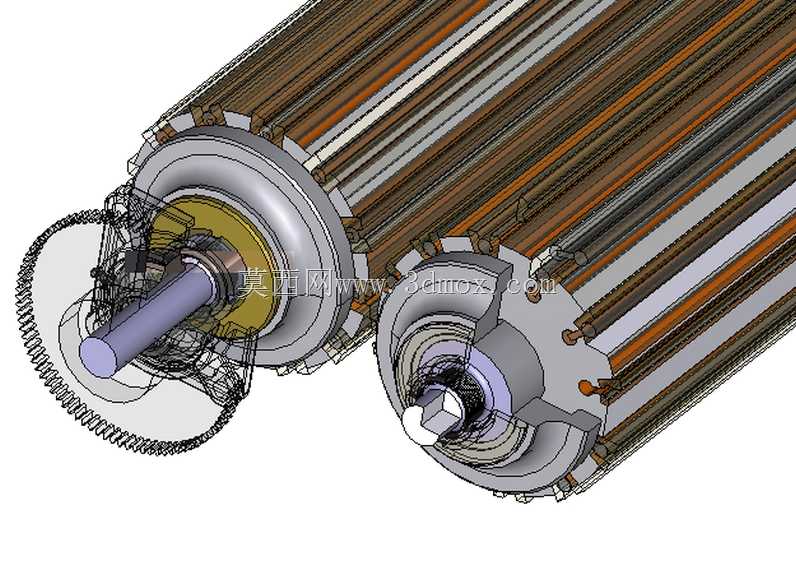

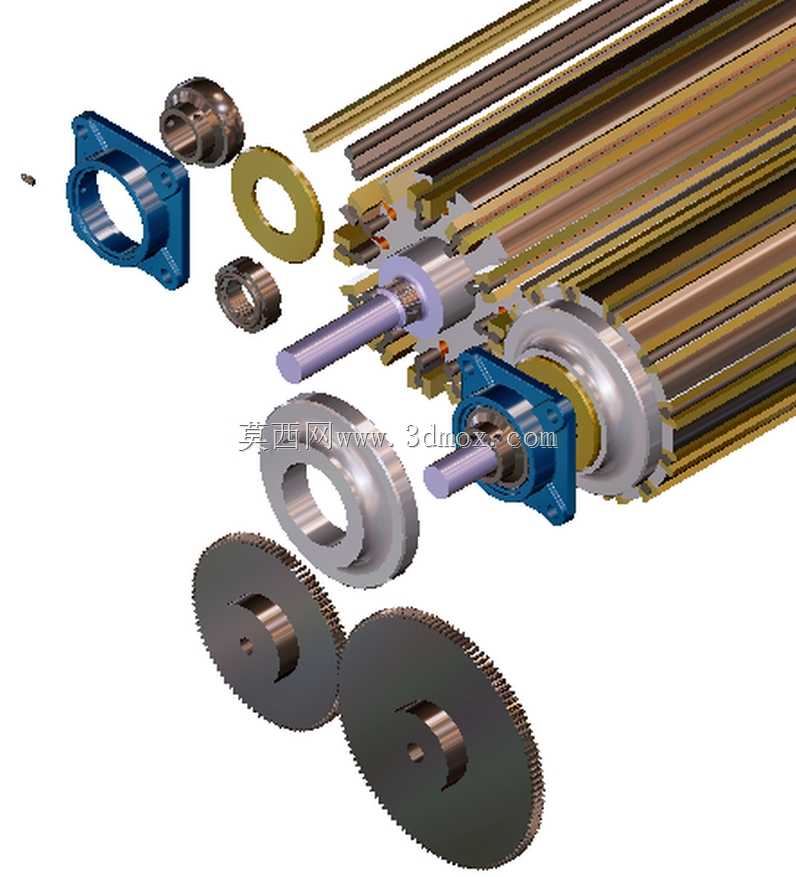

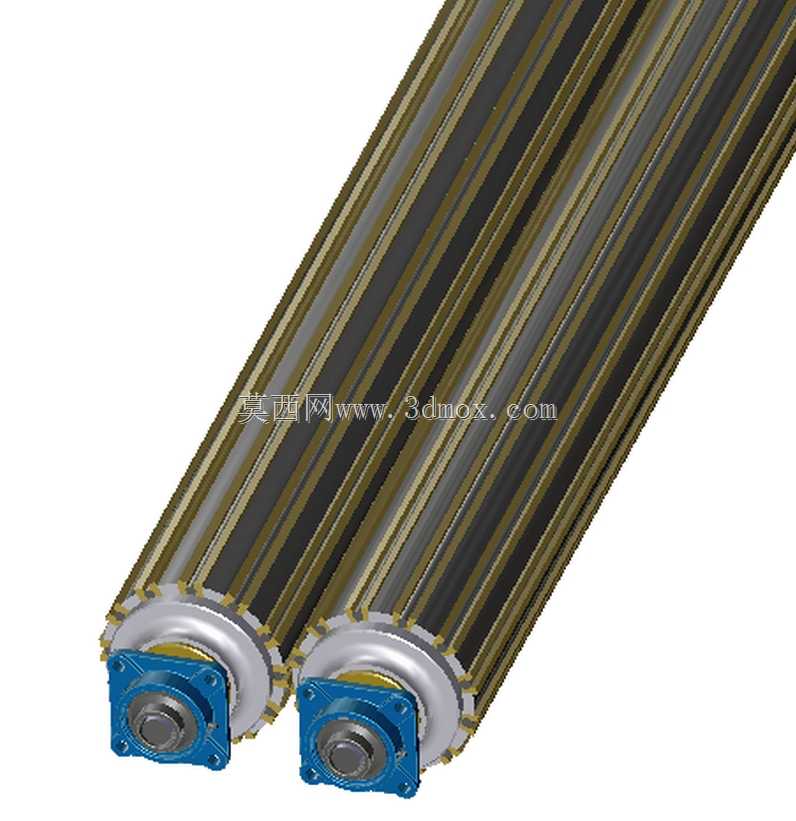

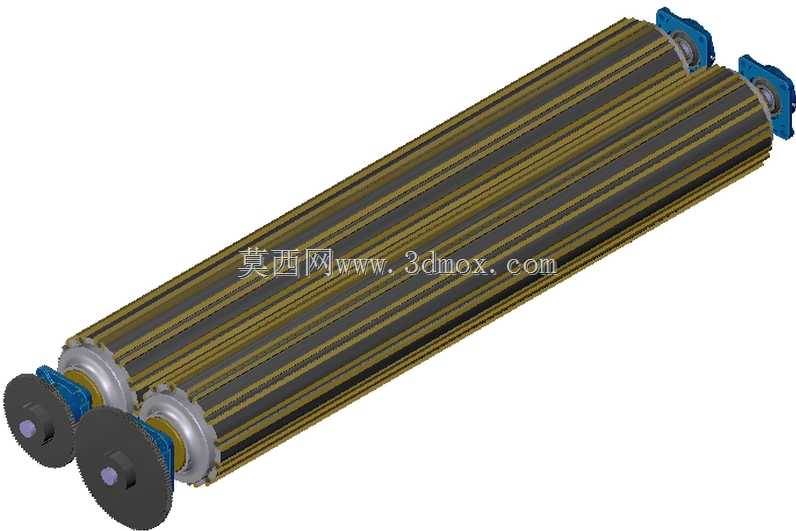

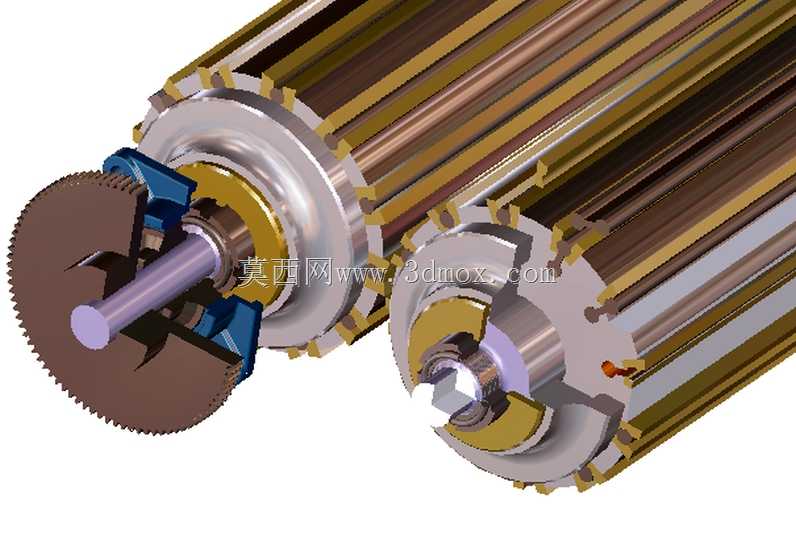

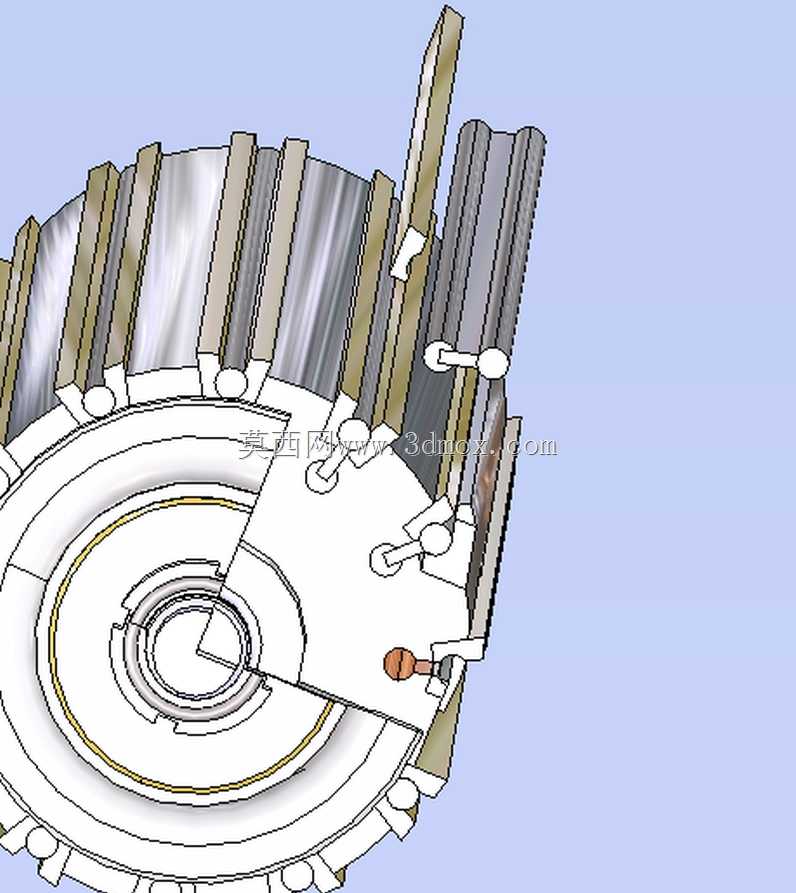

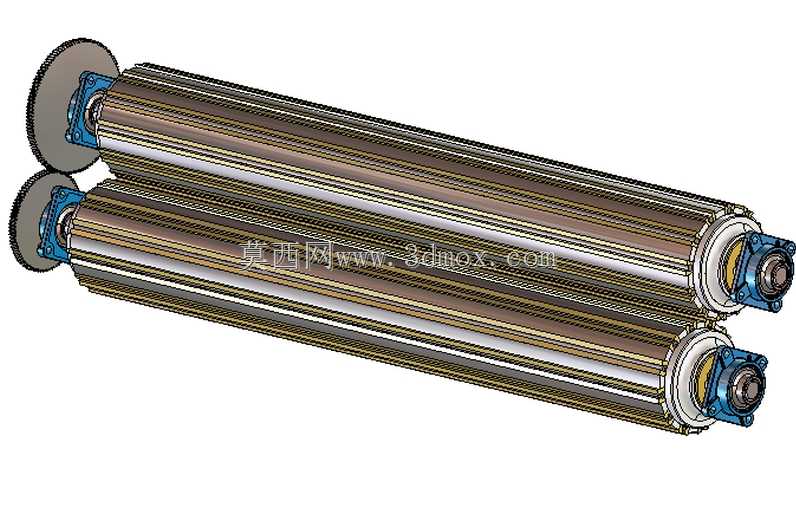

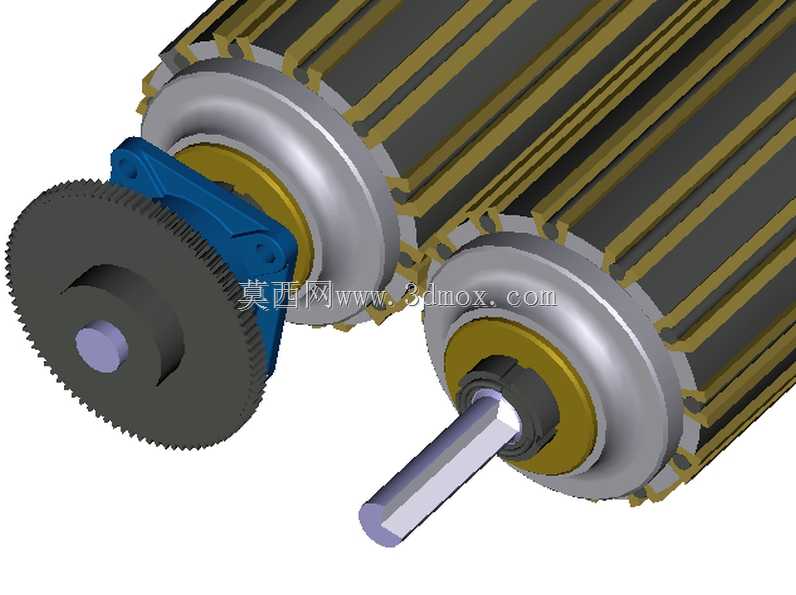

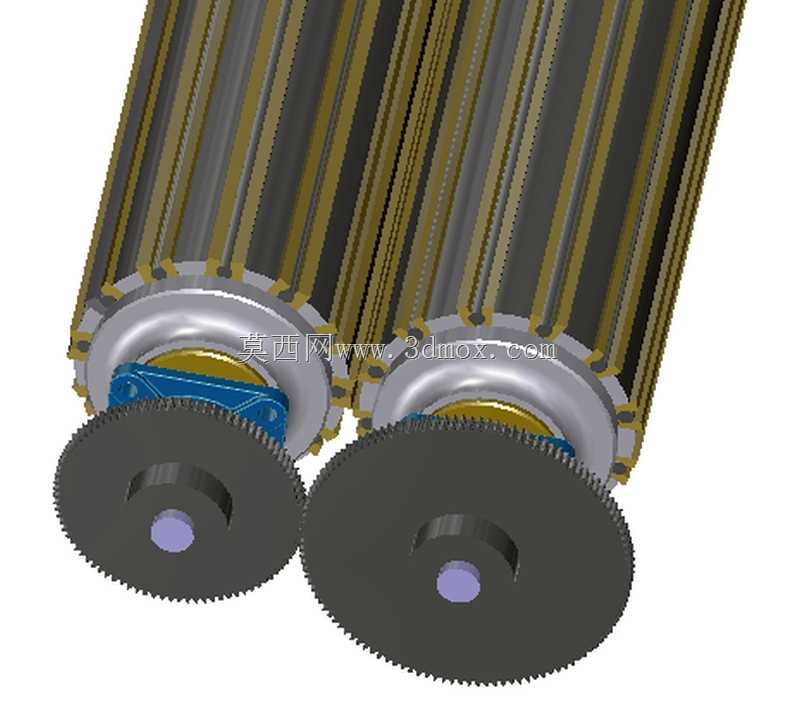

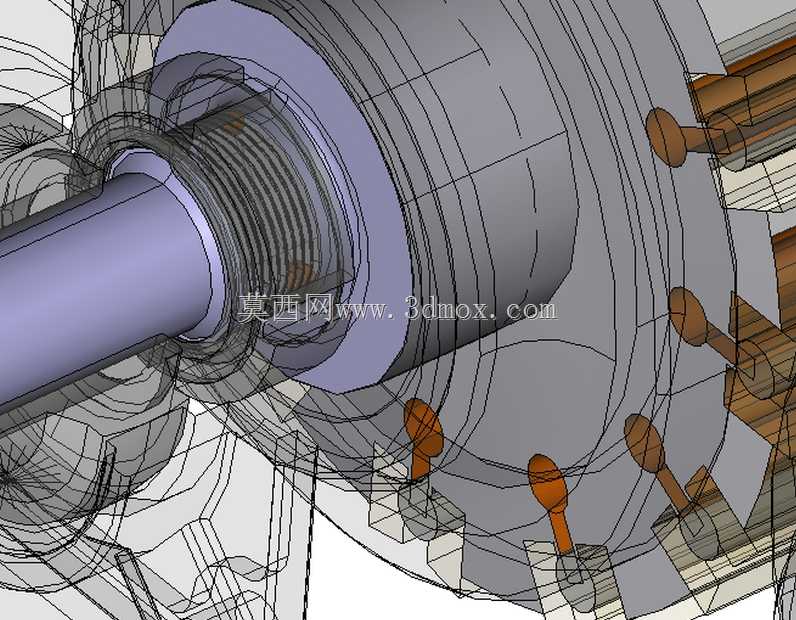

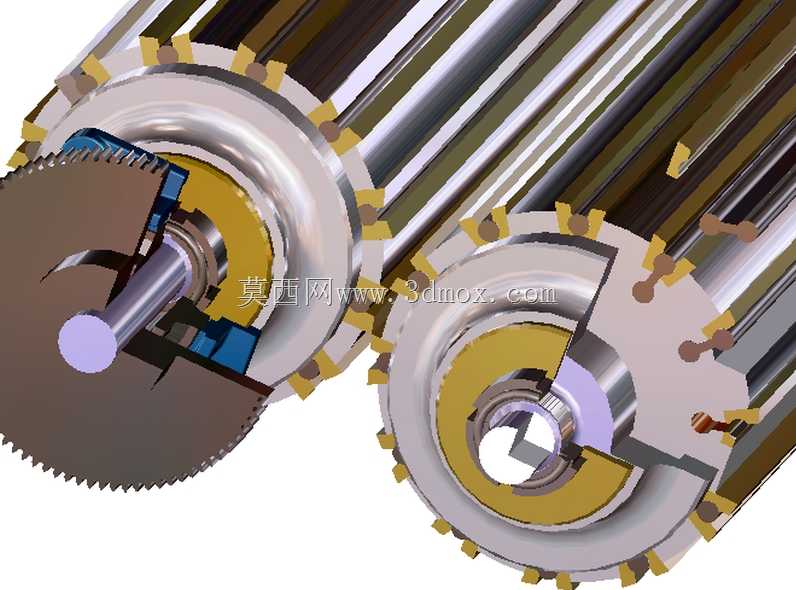

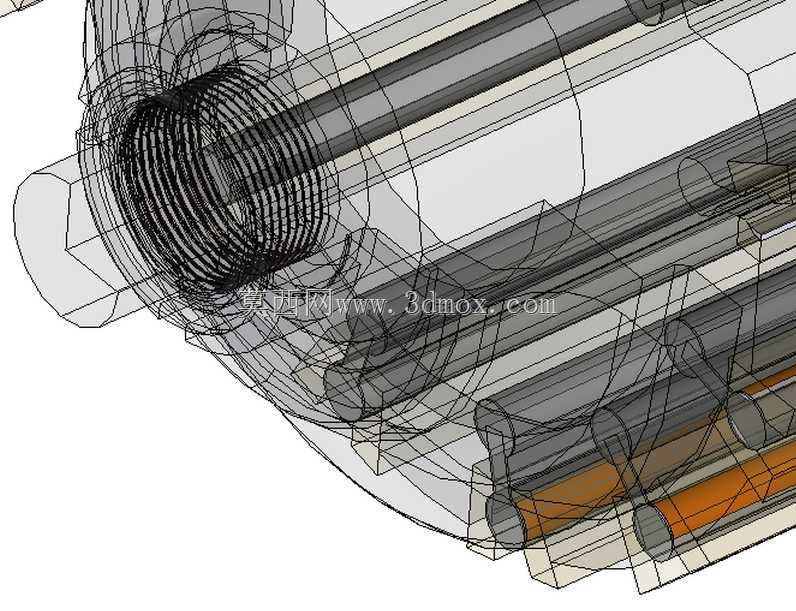

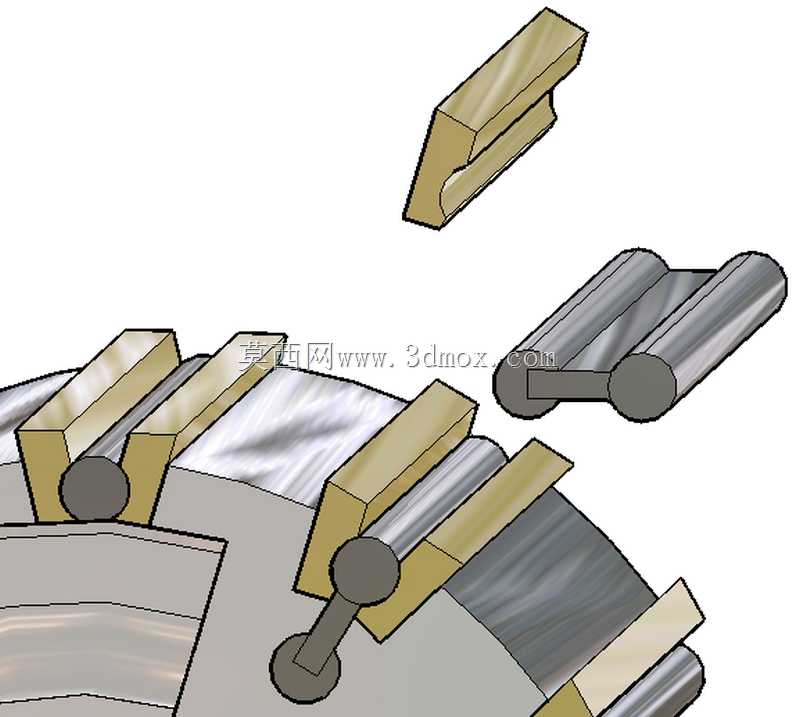

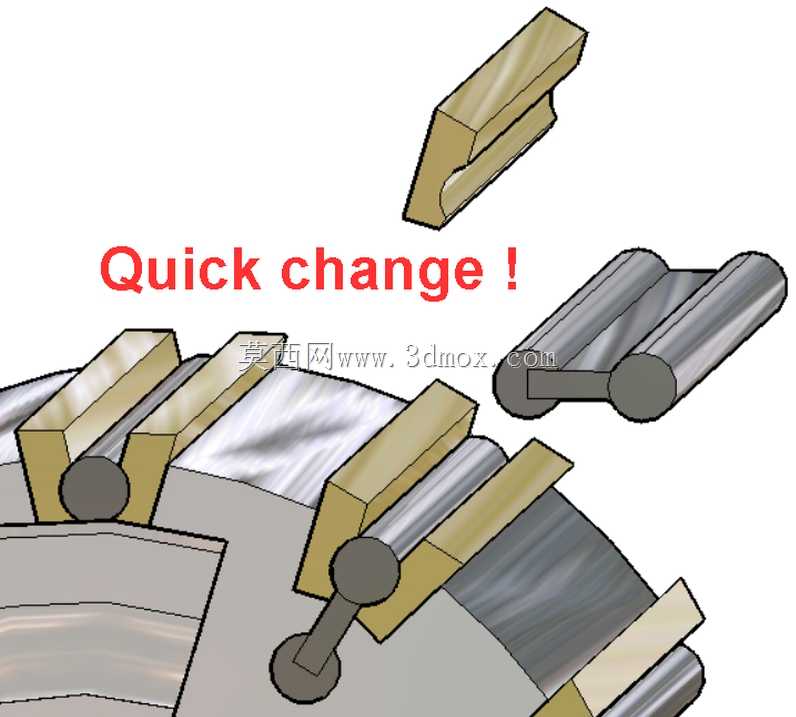

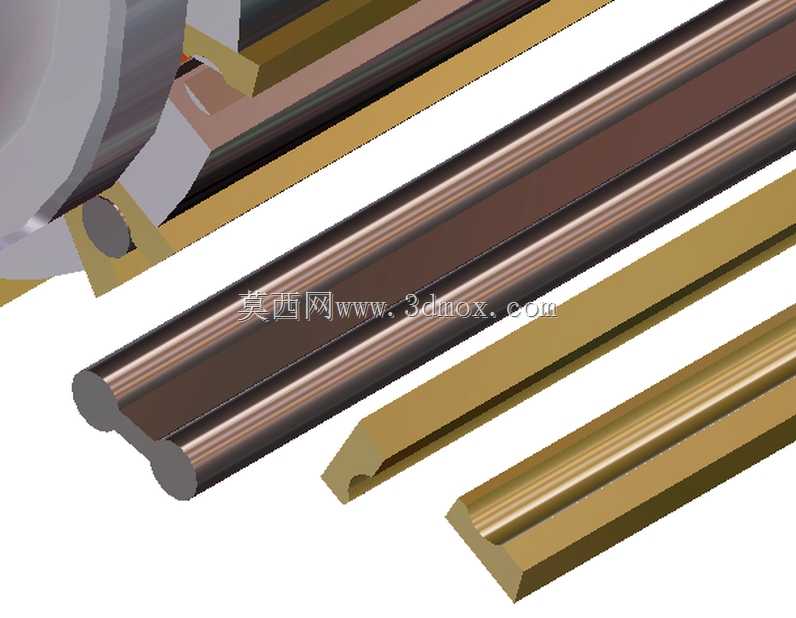

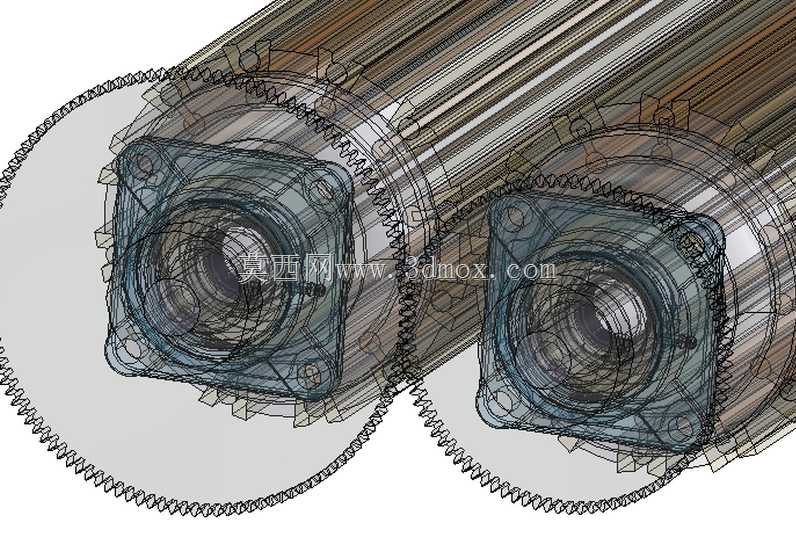

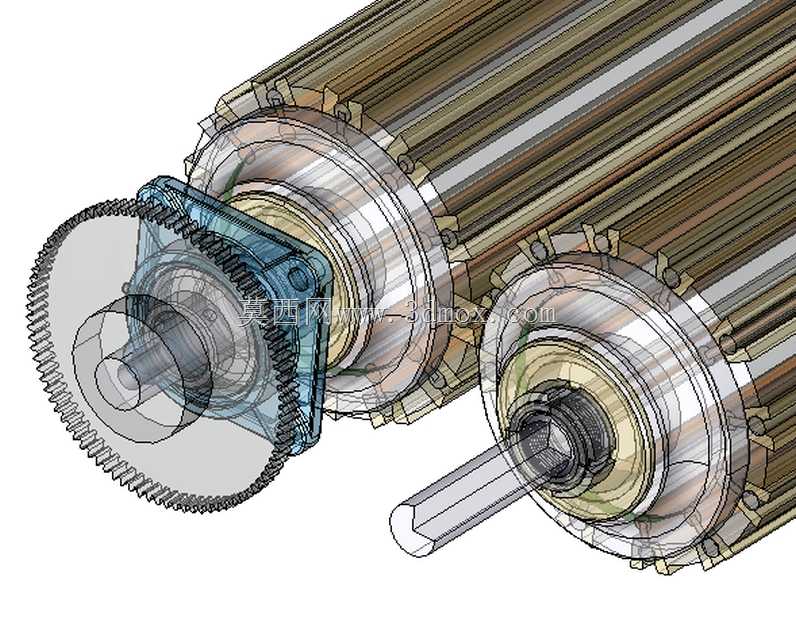

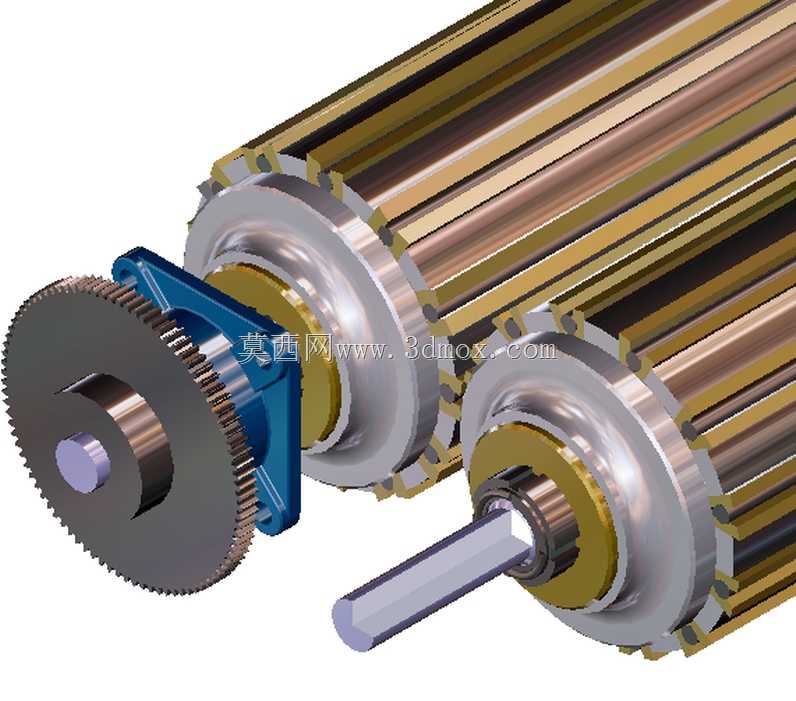

这套切割辊总成主要面向生物材料、柔性有机卷材的连续精密切割工序，常见于医用敷料加工、软质包装膜分切、特种功能薄膜裁切等生产场景，作为整线裁切单元的核心执行部件，直接决定成品的切边精度与连续生产稳定性。从结构设计来看，总成采用平行双对辊布局，两根辊体平行度公差控制在0.02mm/m范围内，辊身表面做镀锡处理，一方面降低辊面与柔性材料的粘附性，避免走料时带料、粘料问题，另一方面镀锡层的耐磨特性能有效抵御刀片长期接触带来的表面磨损，延长辊体整体使用寿命，减少生产过程中的停机维护频次。设计阶段重点考虑了刀片快换需求，摒弃传统的整体式刀座焊接结构，采用分体式快装刀夹固定裁切刀片，操作人员无需拆卸整根辊体，仅需松开刀夹的锁紧件即可完成刀片更换与位置调整，大幅缩短换型、换刀的停机时间，适配多规格宽度产品的柔性生产需求。辊体两端采用标准法兰式安装接口，配套带座轴承作为支撑端，安装时需保证两端轴承座的同轴度误差不超过0.03mm，避免辊体运转时出现径向跳动，影响裁切精度；辊体的轴向安装尺寸预留了15mm的调整余量，可适配不同幅宽的设备机架安装需求，辊身直径根据裁切线速度需求做了动平衡校正，最高适配120m/min的连续走料速度，运转时无明显振动与异响。实际生产应用中，两根辊体通过齿轮啮合实现同步反向运转，待裁切材料从两辊间隙穿过时，安装在辊体上的刀片完成连续滚切动作，相比传统的往复式裁切结构，滚切式结构运行更平稳，裁切冲击力更小，不会对软质生物材料造成拉扯、变形问题，切边整齐无毛刺。刀夹的位置可沿辊身轴向任意调整，能够满足不同宽度、不同裁切间距的生产要求，无需额外定制专用辊体，提升了部件的通用适配性。辊端的传动接口采用标准键槽连接，可直接与设备的传动输出端对接，无需额外加工转接件，降低现场安装改造的工作量。镀锡辊面的粗糙度控制在Ra0.8以内，保证材料走料顺畅，不会出现刮伤材料表面的问题，适配医用级卫生材料、光学级有机薄膜等对表面质量要求较高的材料裁切需求。
