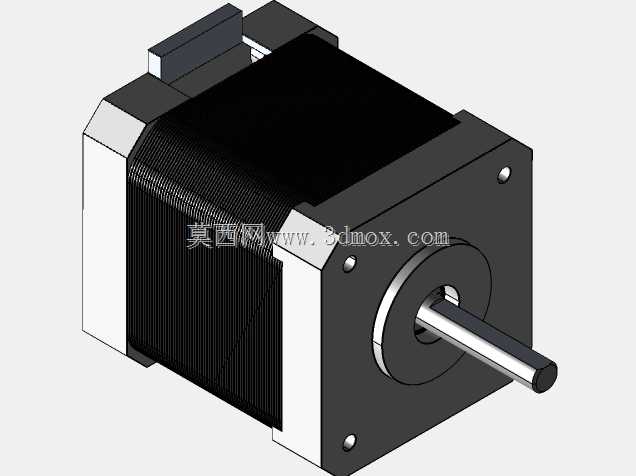

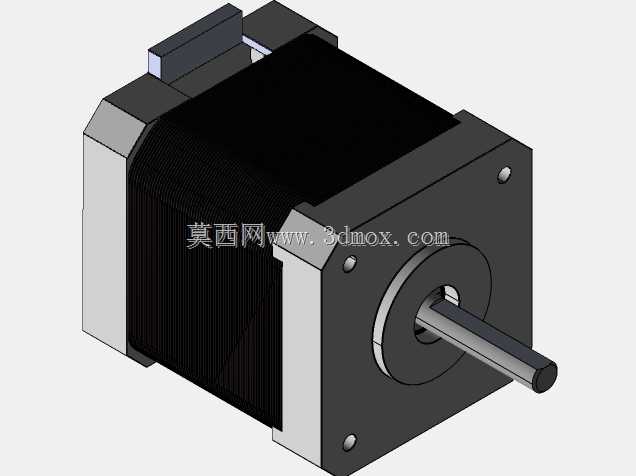

Nema17规格48mm机身步进电机结构设计

这款步进电机是桌面级数控传动场景中应用极为广泛的动力执行元件，常见于桌面3D打印机、小型雕刻机、桌面级数控铣床、自动化点胶设备、小型物料分拣模组等对传动精度有稳定要求的轻载自动化场景中，作为设备运动轴的核心动力输出部件，它能够将电脉冲信号精准转化为对应角位移，无需额外的位置反馈元件即可实现开环状态下的精准位置控制，大幅降低小型自动化设备的控制系统搭建成本。从实际使用场景来看，这类48mm机身长度的Nema17规格步进电机，适配的输出扭矩区间刚好覆盖桌面级制造设备单轴10N以内的负载需求，既不会因为扭矩冗余造成设备体积、成本的不必要增加，也不会因为扭矩不足导致运动过程中出现失步、位置偏移的问题，在触跳打印机这类需要频繁启停、精准定位走纸路径的设备中，能够稳定匹配走纸辊、打印头移动模组的传动需求，保证每次步进动作的位移量精准可控。从产品功能特性来看，这款电机采用两相混合式步进结构设计，输出轴采用标准D型切面结构，能够与同步轮、联轴器、传动齿轮等常用传动配件实现无滑差的周向固定，电机端盖的四个安装孔采用Nema17标准的42mm孔距布局，能够直接适配市面上绝大多数标准的电机安装支架、一体化滑台模组的安装位，不需要额外定制转接件即可完成装配。在设计思路上，这款电机的结构建模完全遵循实物的装配逻辑，还原了定子铁芯的叠压结构、端盖的定位止口、出线端的接线座结构、输出轴的轴承配合位细节，机身侧面的散热筋结构也做了完整还原，能够直观呈现电机实际装配时的所有干涉边界：机身总长度从输出轴端面到尾部接线座的尺寸严格匹配48mm规格的实际尺寸，输出轴的伸出长度、轴径尺寸完全符合通用配件的适配标准，端盖安装孔的沉头深度、孔径大小也完全对应标准M3安装螺丝的装配需求，设计人员在进行整机结构设计时，可以直接调用这个模型进行安装位的干涉检查，提前预留好电机的装配空间、接线弯折空间，避免实际加工装配时出现结构干涉、安装空间不足的问题。电机的方形机身设计也方便用户在不同安装方向上进行固定，无论是卧式安装配合同步带传动，还是立式安装配合丝杠传动，都能保证安装面的贴合度，减少电机运行过程中的振动传导，提升设备整体的运行稳定性。
