数控加工用可调尾座式第四轴回转机构

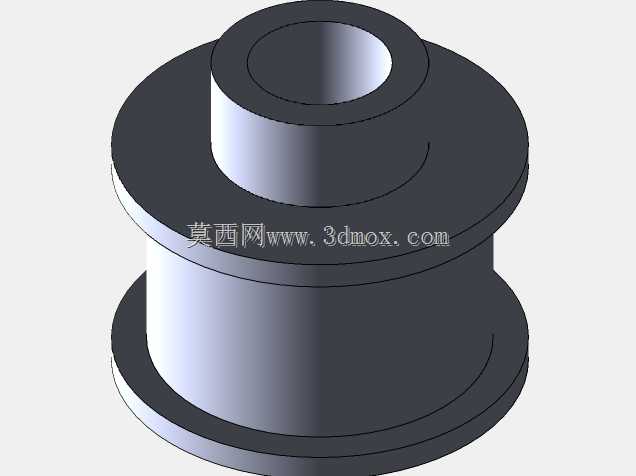

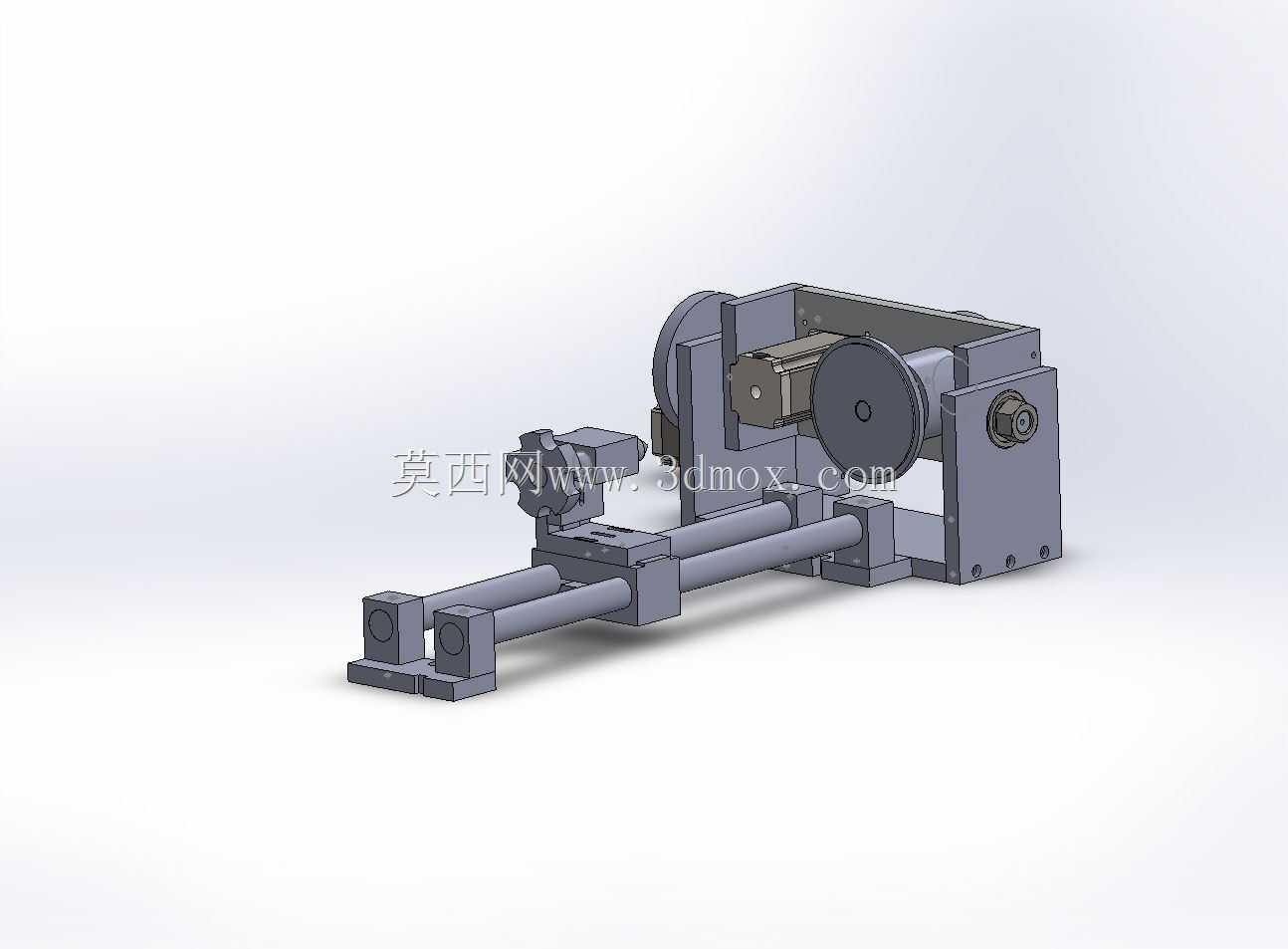

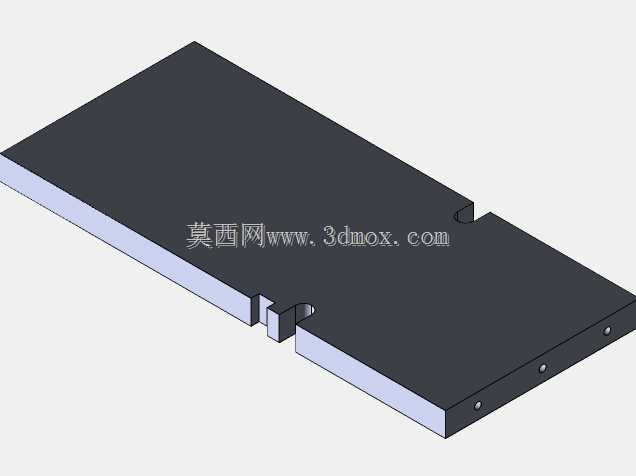

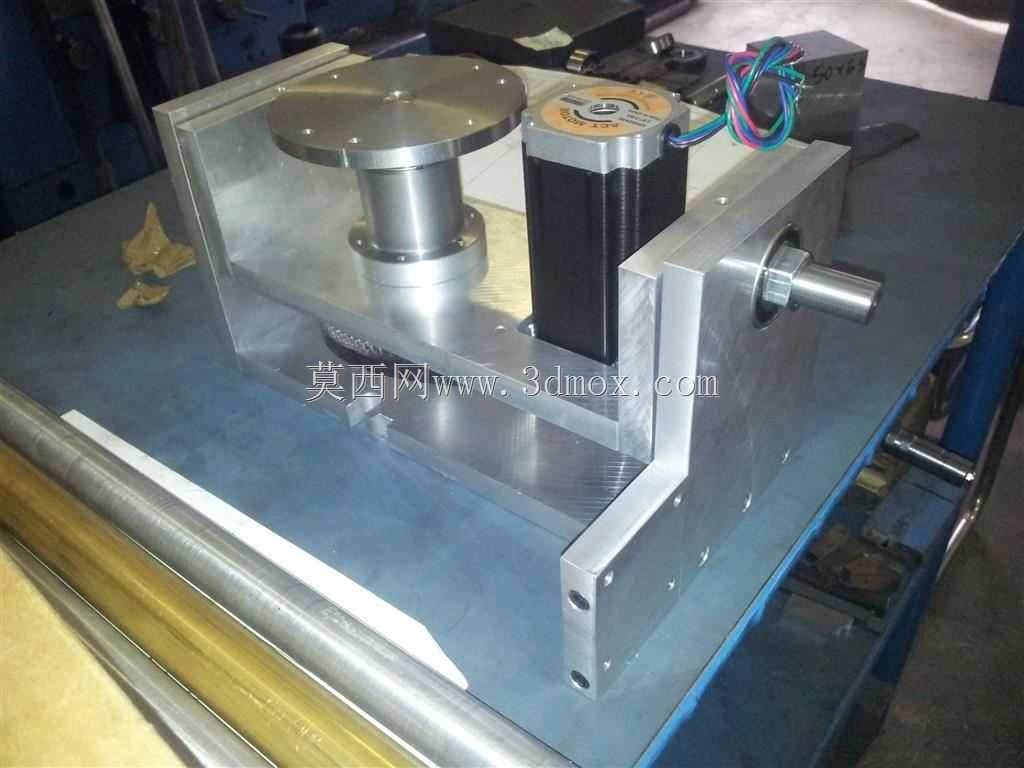

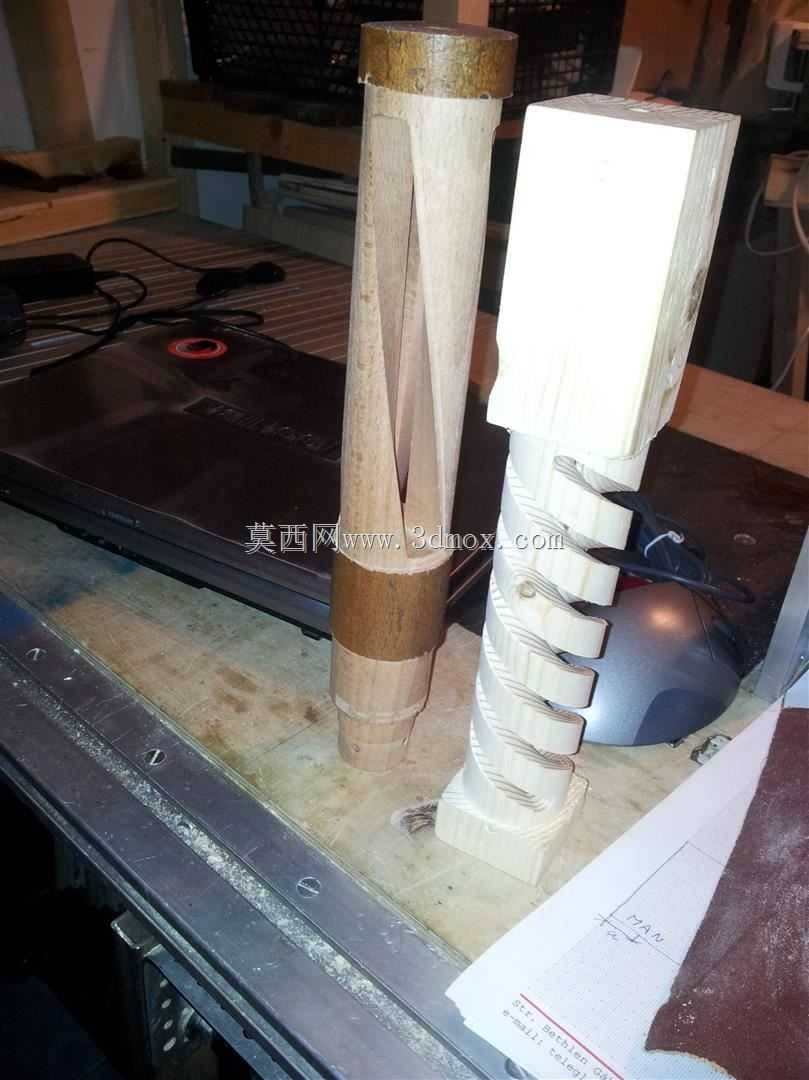

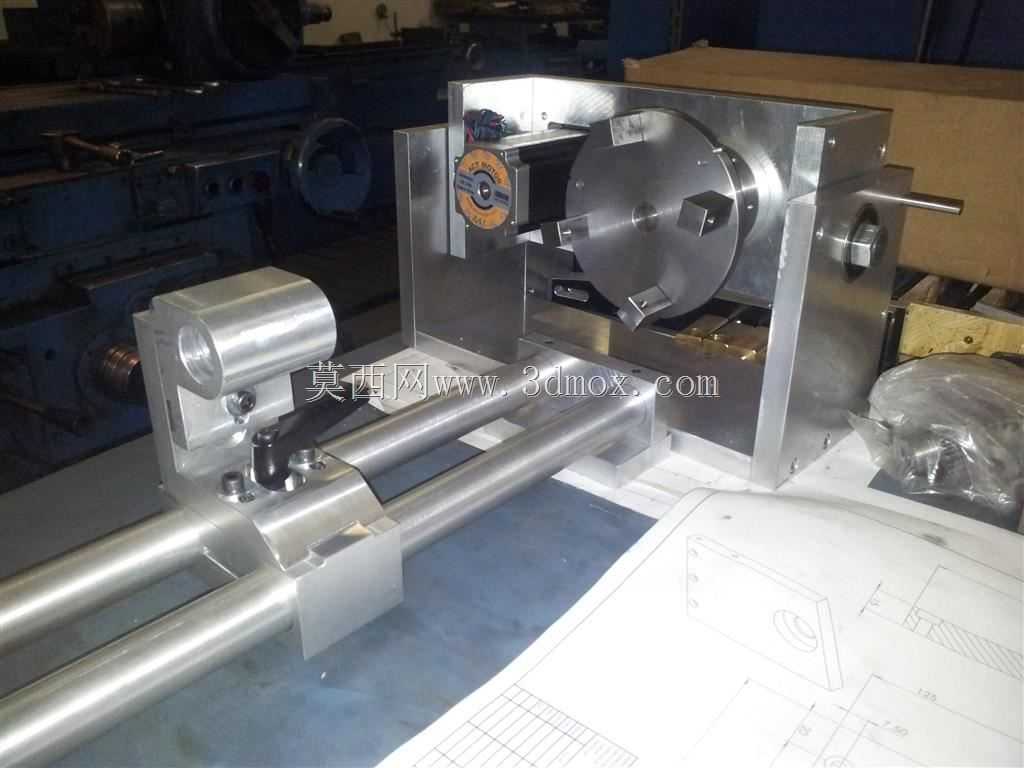

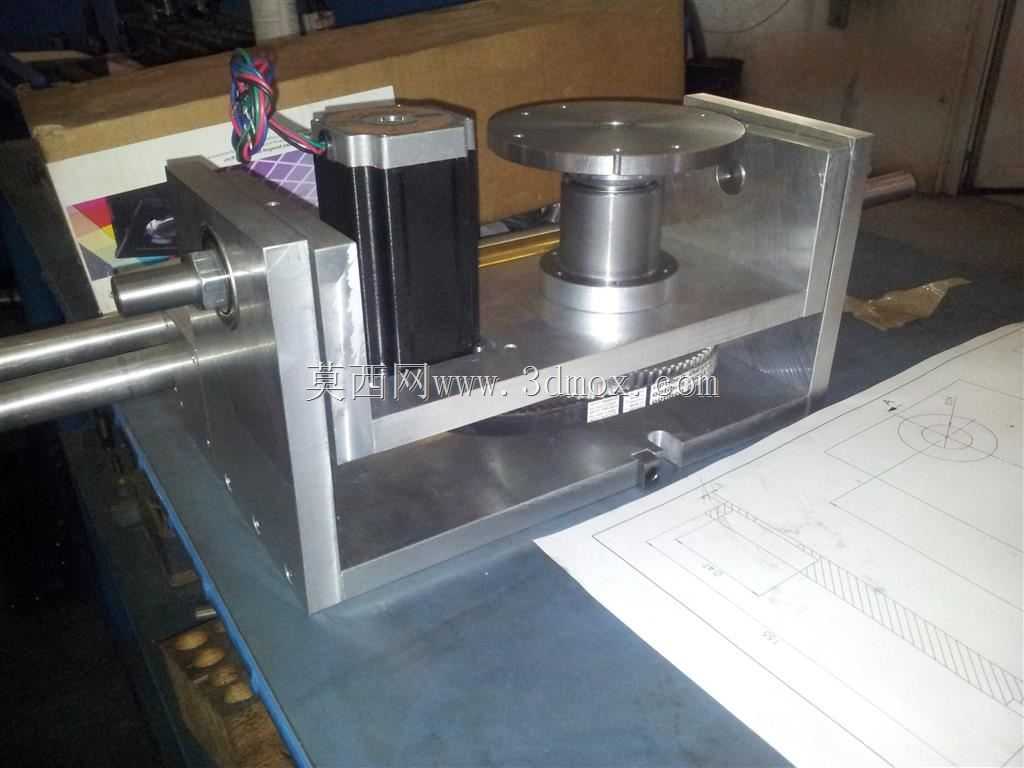

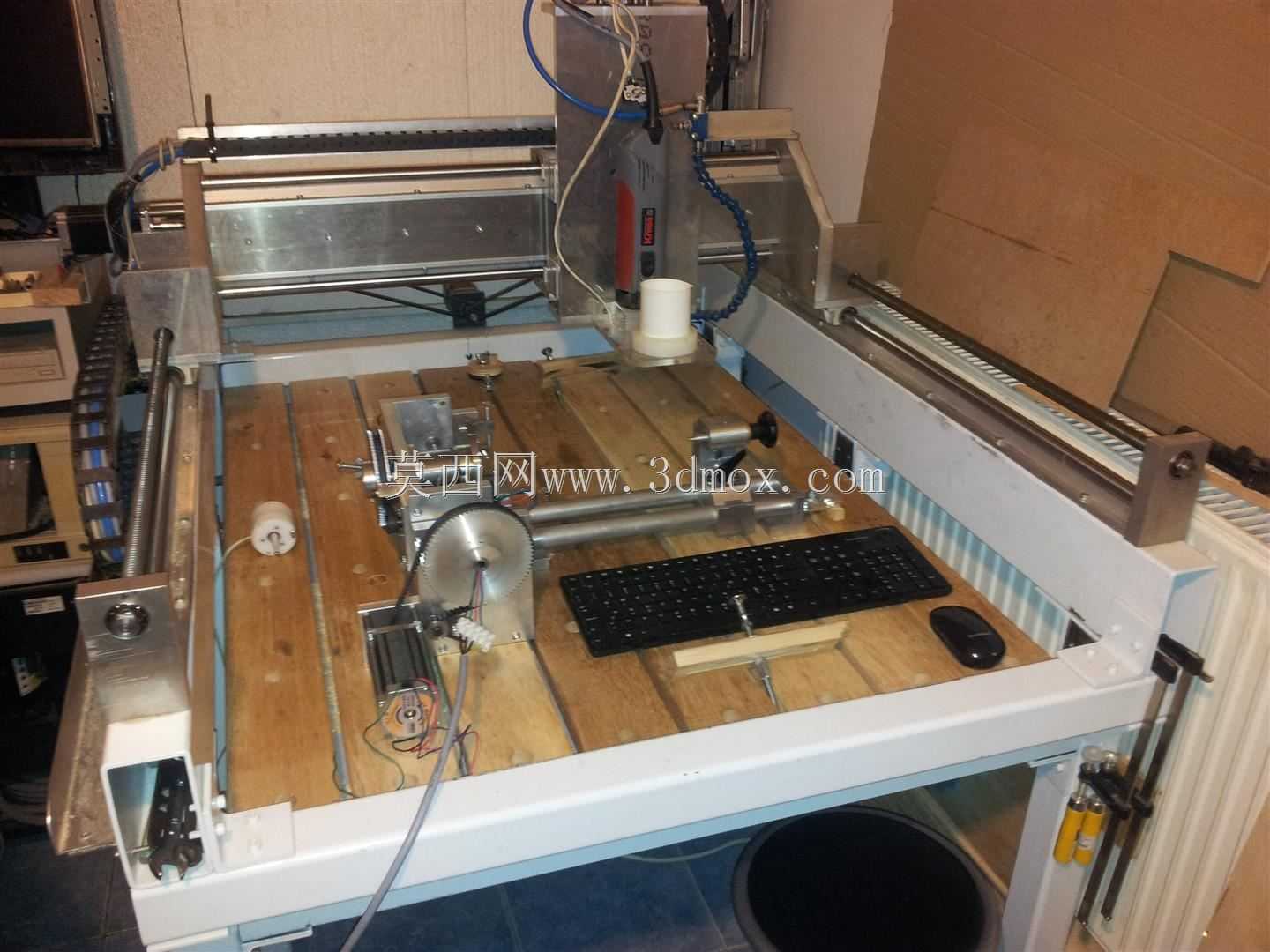

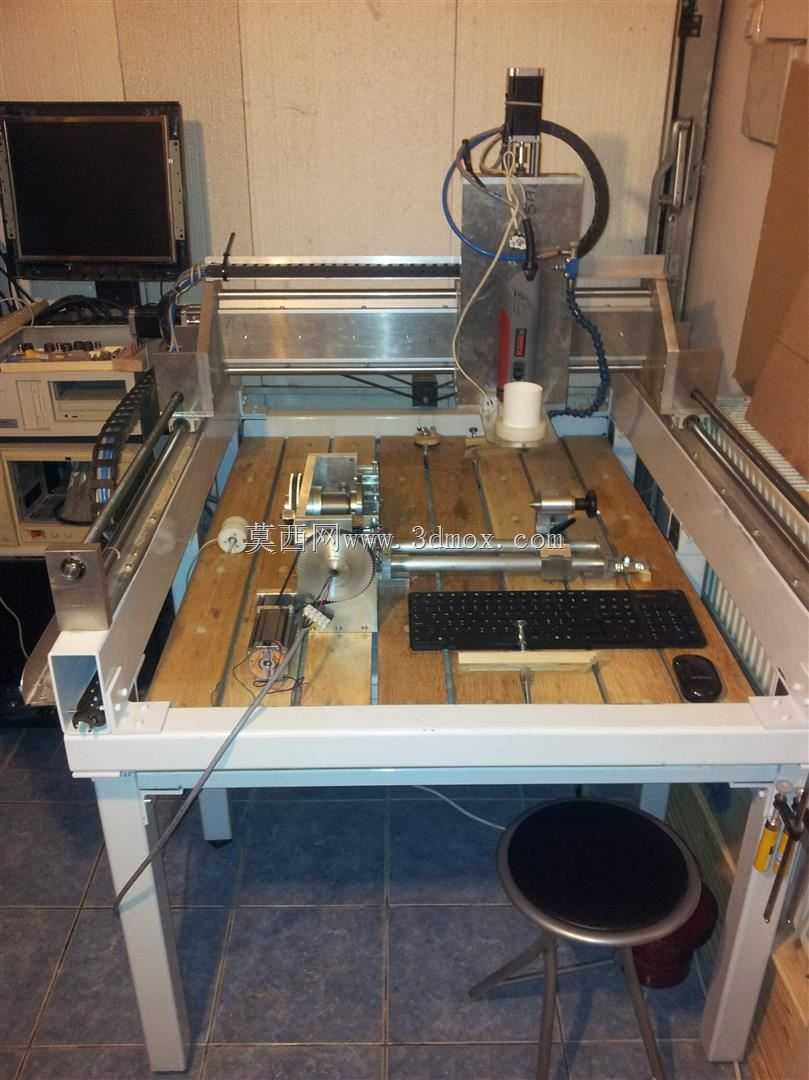

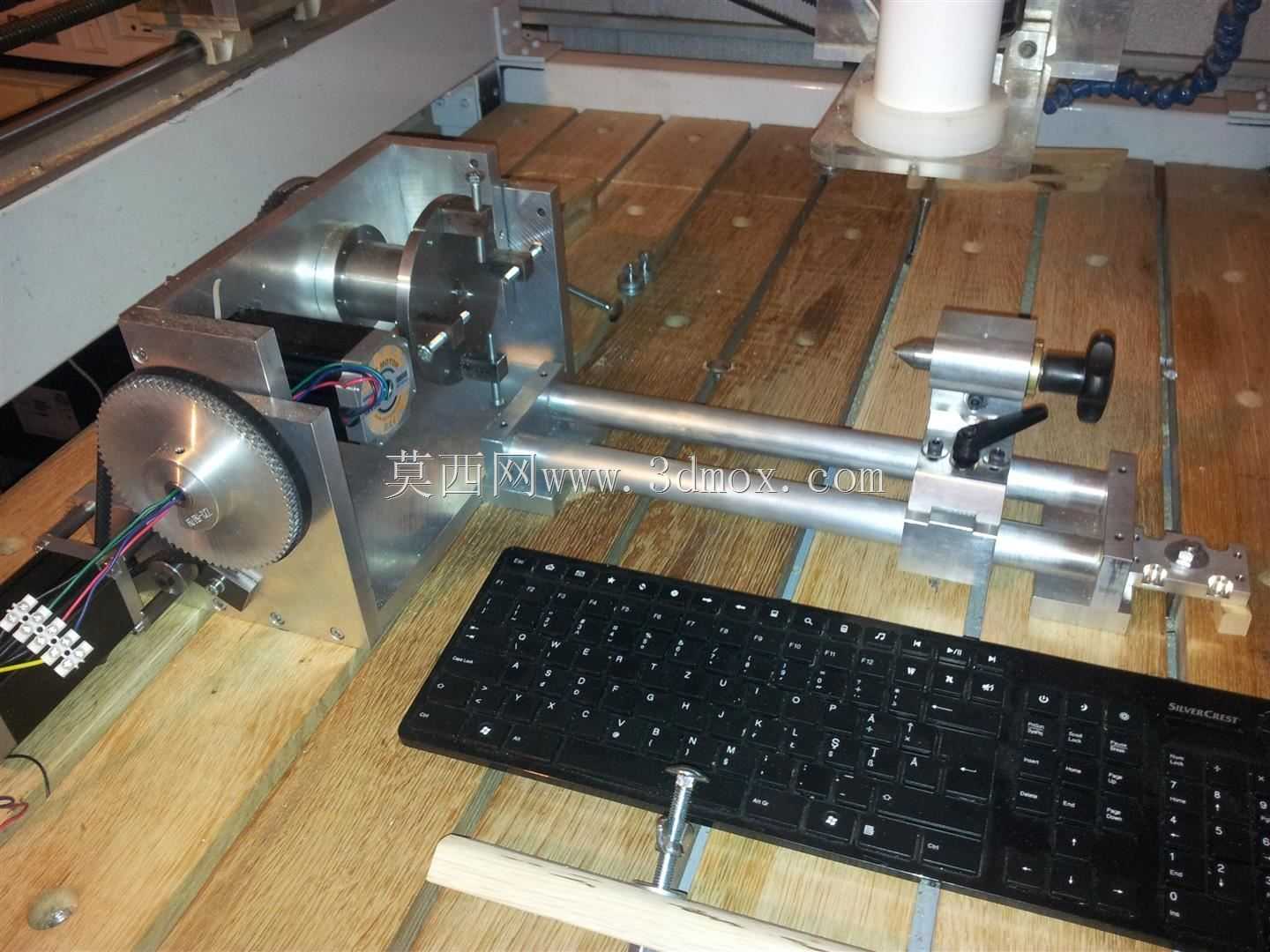

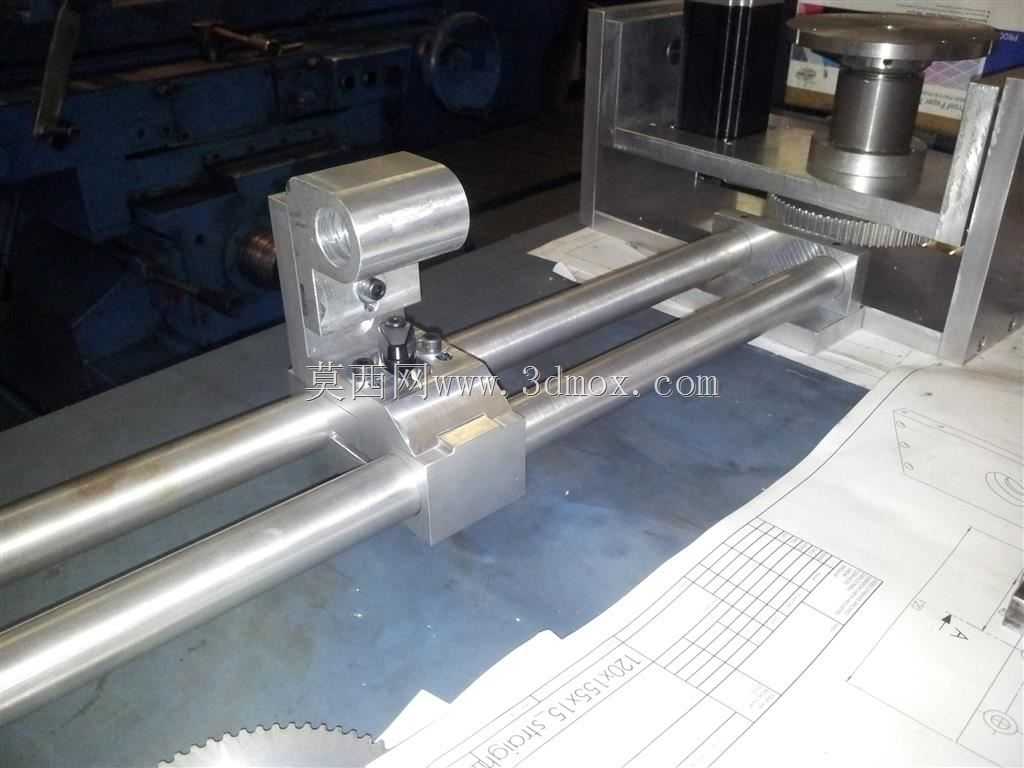

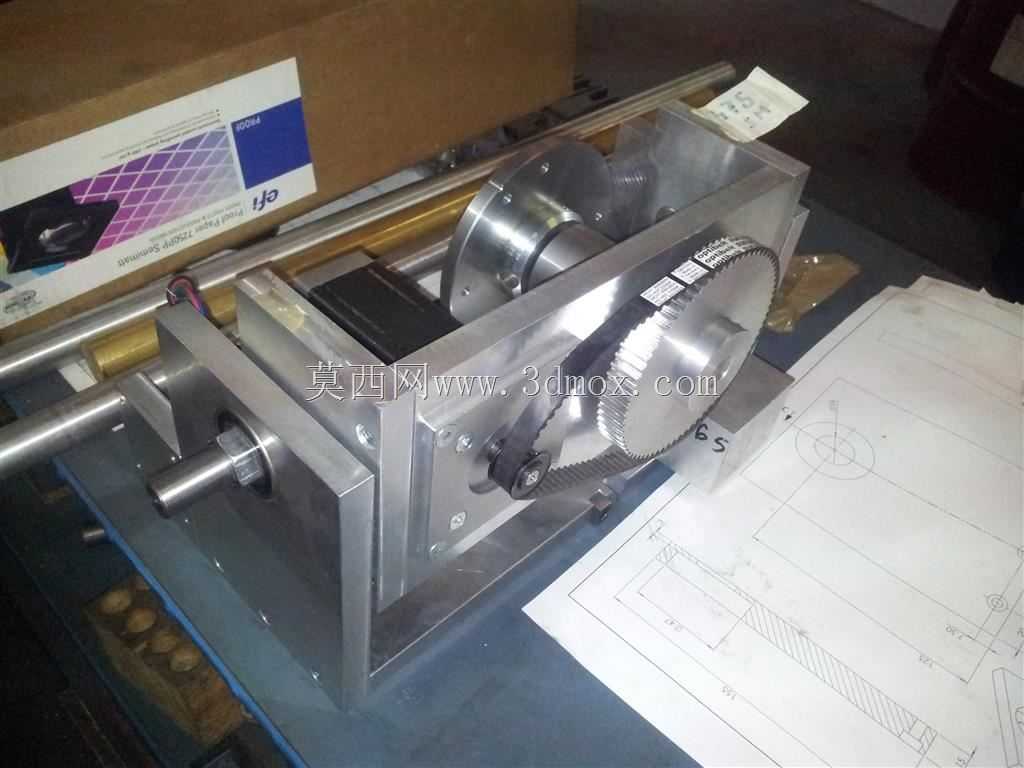

在常规三轴数控铣床、加工中心的升级改造场景中，带尾座的第四轴是实现轴类、盘类异形零件多面一次性加工的核心配套部件，可避免多次装夹带来的定位误差，大幅提升复杂零件的加工精度与工序集中度。这套机构的尾座部分采用双平行光轴导向结构，配合滑动式顶尖座，可根据待加工工件的轴向长度灵活调整支撑位置，调整到位后通过侧边锁紧机构完成固定，顶尖的伸缩调节采用螺杆进给结构，可适配不同中心高的装夹需求，保证工件装夹后同轴度偏差控制在合理范围内。第四轴的主轴端采用标准卡盘安装接口，内部集成蜗轮蜗杆传动结构，可实现高精度的回转分度，分度精度可满足多数常规零件的铣削、钻孔、攻丝加工要求，主轴箱体采用一体式铸铁结构设计，具备足够的刚性，可承受切削过程中的径向与轴向载荷，减少加工过程中的振颤。整套机构的安装基准面做了平整化处理，底部预留标准T型槽安装孔位，可直接固定在常规机床工作台上，不需要额外制作过渡安装板，安装时需保证主轴回转中心与机床X轴进给方向平行，尾座导向光轴与主轴中心的同轴度需在装配时通过打表调整，避免工件装夹后出现别劲问题。尾座的顶尖采用标准莫氏锥孔安装，可根据加工需求更换固定顶尖或回转顶尖，加工细长轴类零件时，尾座的支撑可有效抵消切削力带来的工件弯曲变形，提升长轴类零件加工时的刚性。整套机构的管线排布预留了拖链安装位置，可配合机床的自动分度功能实现四轴联动加工，适配多类型零件的多工序加工需求，在小批量精密零件加工、工装夹具制作、五金零件批量加工场景中都有广泛应用，设计时充分考虑了日常维护的便利性，传动部位预留注油孔，可定期加注润滑脂降低传动磨损，延长设备使用寿命。
