工业划线设备主轴组件结构设计

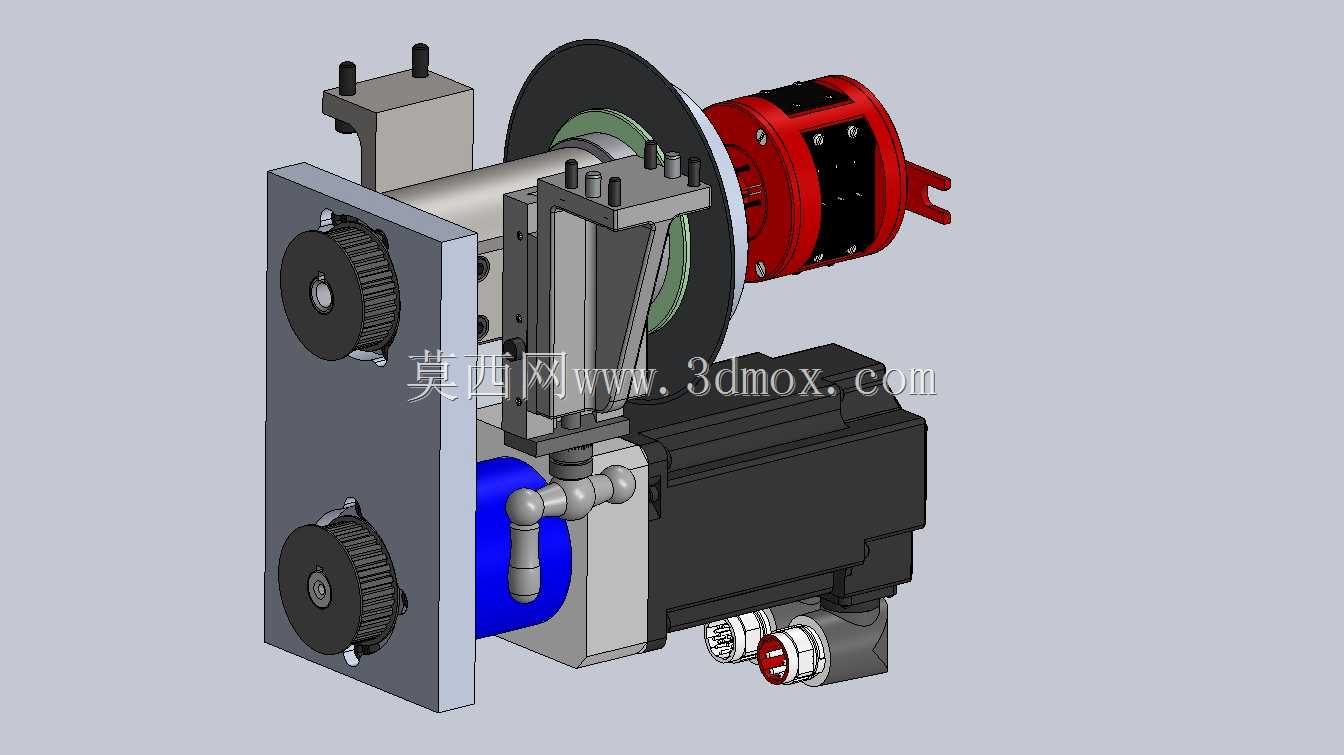

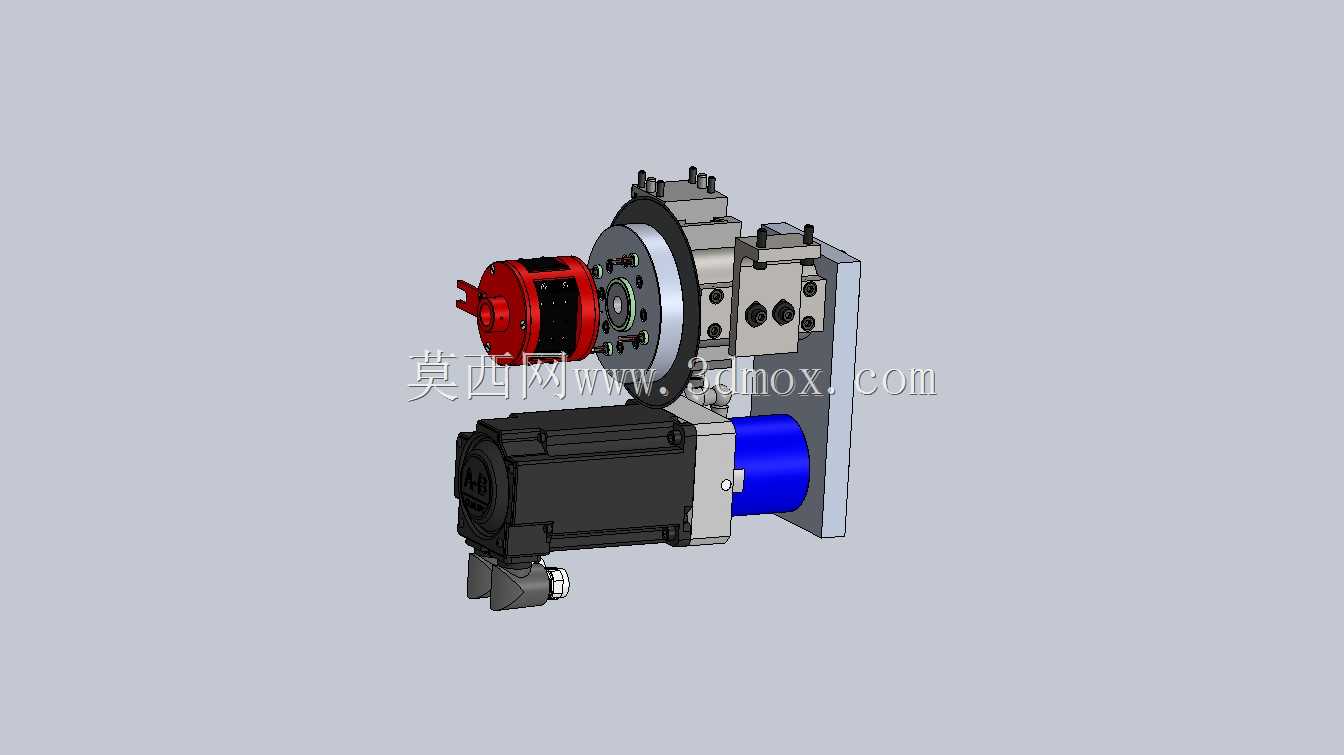

这套主轴组件是工业划线加工设备的核心执行部件，主要应用于板材、型材表面高精度划线工序的设备搭载，常见于五金加工、钣金下料前的标记工序、模具坯料基准线划制等生产场景，承担划线动作的旋转驱动、进给导向与刀具装夹定位功能。从结构设计逻辑来看，组件采用立式安装布局，主体安装基板为整块加工的钢制立板，所有功能部件均集成在该基板上，可直接通过基板上的预留安装孔固定在划线设备的滑台座上，安装边界清晰，基板的长宽尺寸适配常规中小型划线设备的滑台安装位，无需额外做转接板适配，降低现场安装的改造成本。驱动端采用伺服电机搭配减速传动结构，动力通过同步带轮组传递至主轴芯轴，两组同步带轮分别对应不同的传动比档位，可根据划线材质的硬度、划线深度需求切换传动比，兼顾划线时的扭矩输出与旋转转速要求；主轴芯轴采用双轴承支撑结构，保证旋转过程中的径向跳动量控制在划线工艺允许的公差范围内，避免划线出现粗细不均、线条偏移的问题。划线刀盘安装在主轴前端的法兰位，刀盘与主轴之间设置有缓冲调整垫，可补偿安装面的平面度误差，同时在刀盘接触工件瞬间起到微量缓冲作用，避免刚性接触打坏刀头。组件侧面集成了气动进给模块，通过气缸驱动实现主轴的轴向微量进给，可控制划线刀头的下压深度，适配不同厚度工件、不同划线深度的工艺要求，气缸的管路接口预留了标准快插接头位，现场接气即可完成气路连接，无需额外加工接头安装位。走线部位预留了航插安装位，伺服电机、气缸磁性开关的线缆均可通过航插统一引出，避免设备运行过程中线缆拖拽磨损，提升组件运行的可靠性。整体结构做了模块化集成设计，所有部件的装配关系清晰，日常维护时可单独拆卸同步带轮、气缸、刀盘等易损部件，无需拆解整个主轴组件，降低设备运维的拆装工作量。在安装适配性上，组件的整体外轮廓尺寸充分考虑了设备滑台的行程边界，安装后不会与设备的防护钣金、其他进给轴部件产生运动干涉，各运动部件的活动行程均做了限位设计，避免超程运行损坏部件。
