长条型材连续冲孔加工工装结构

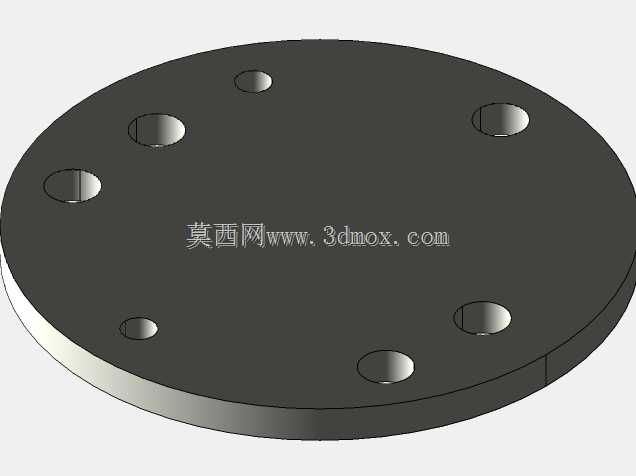

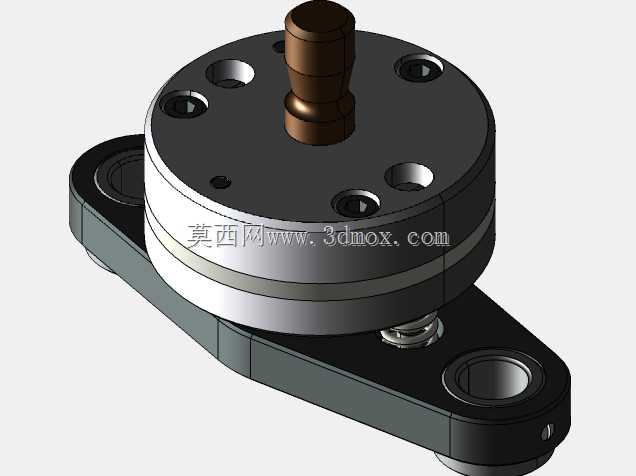

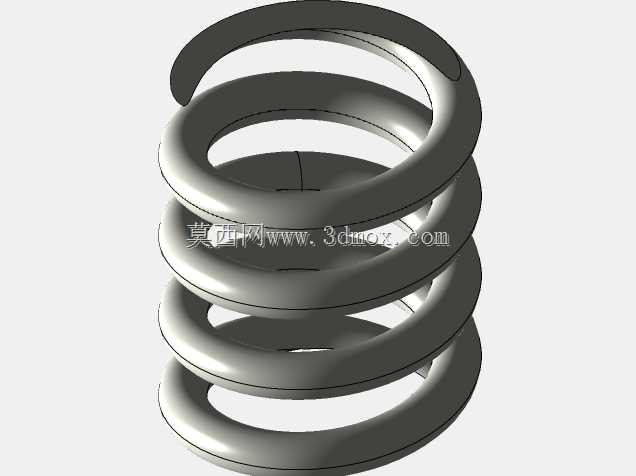

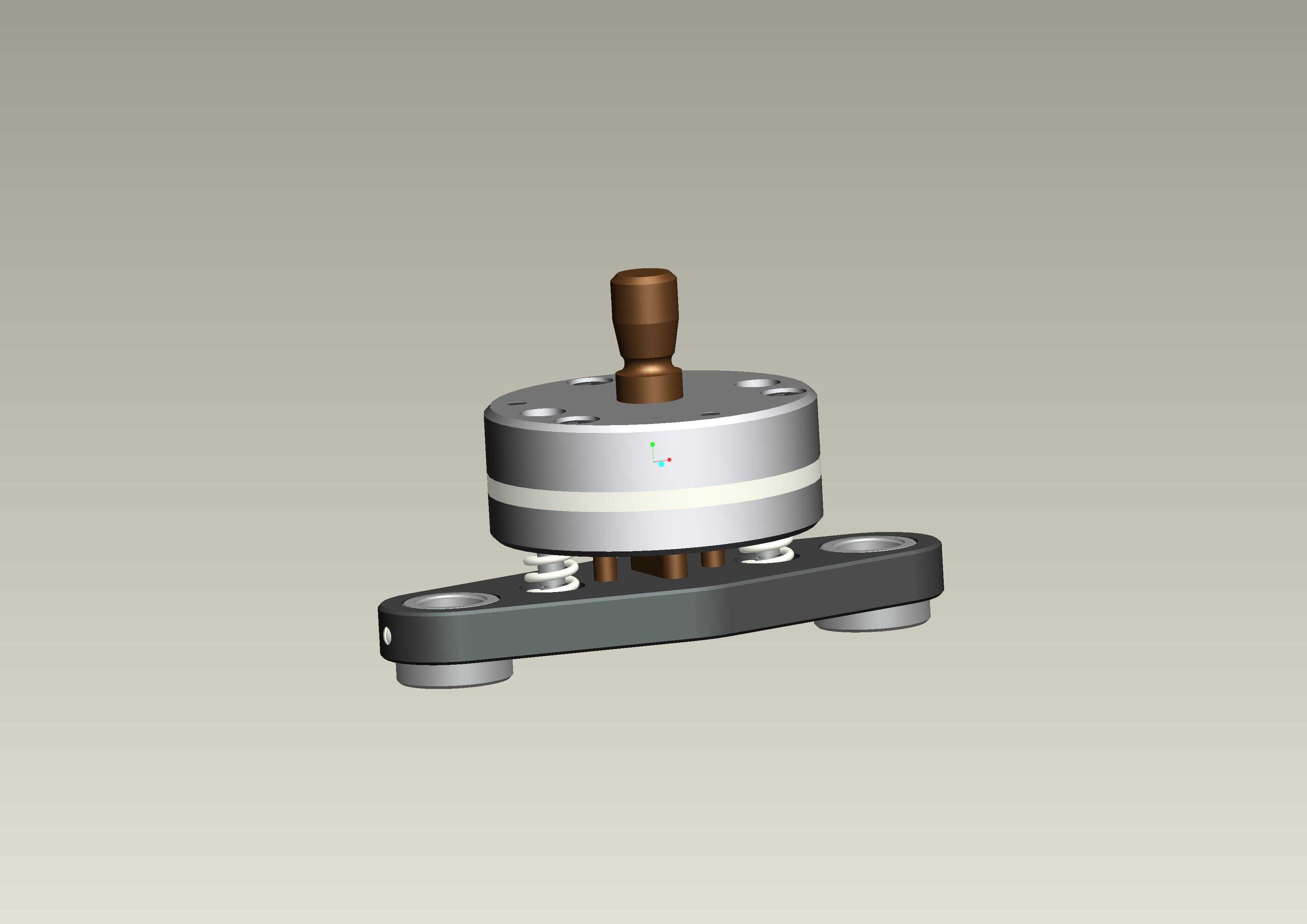

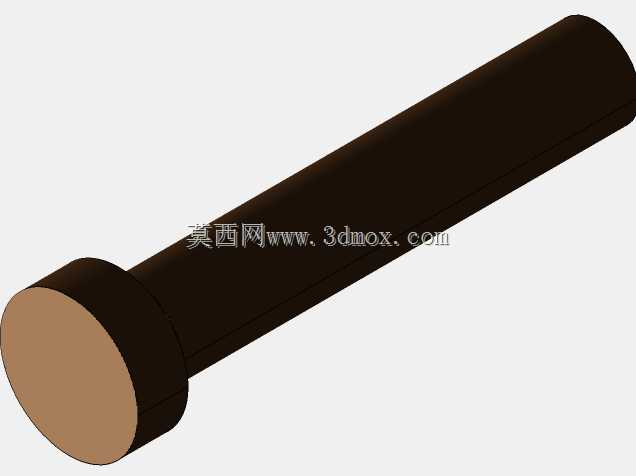

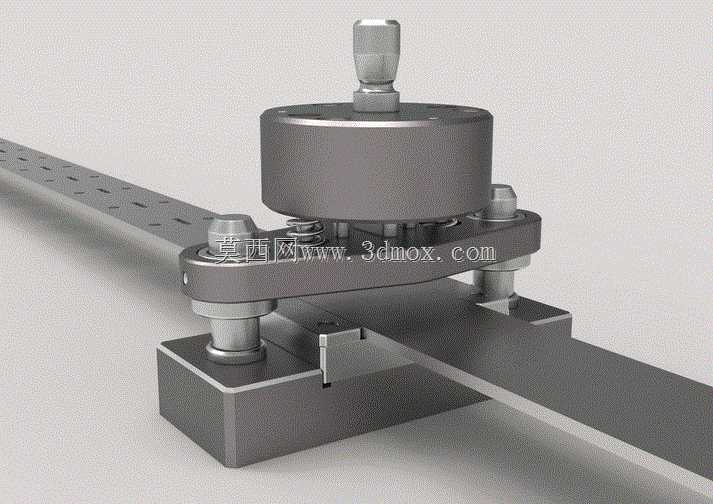

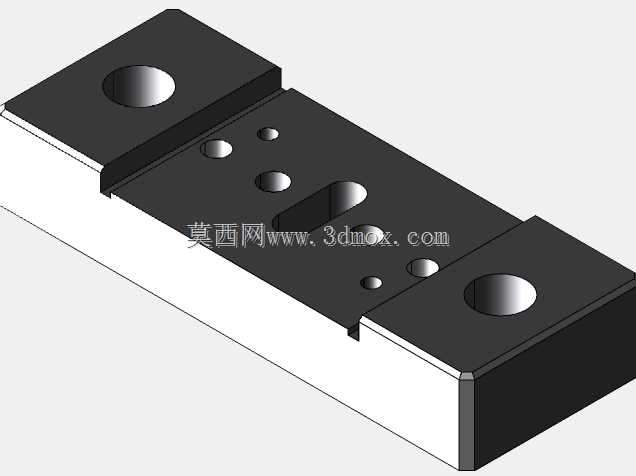

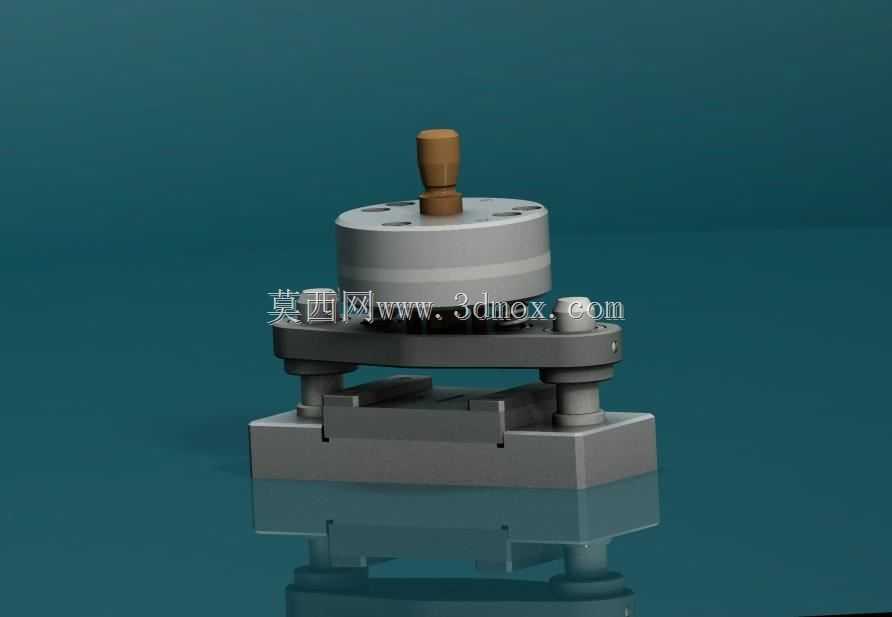

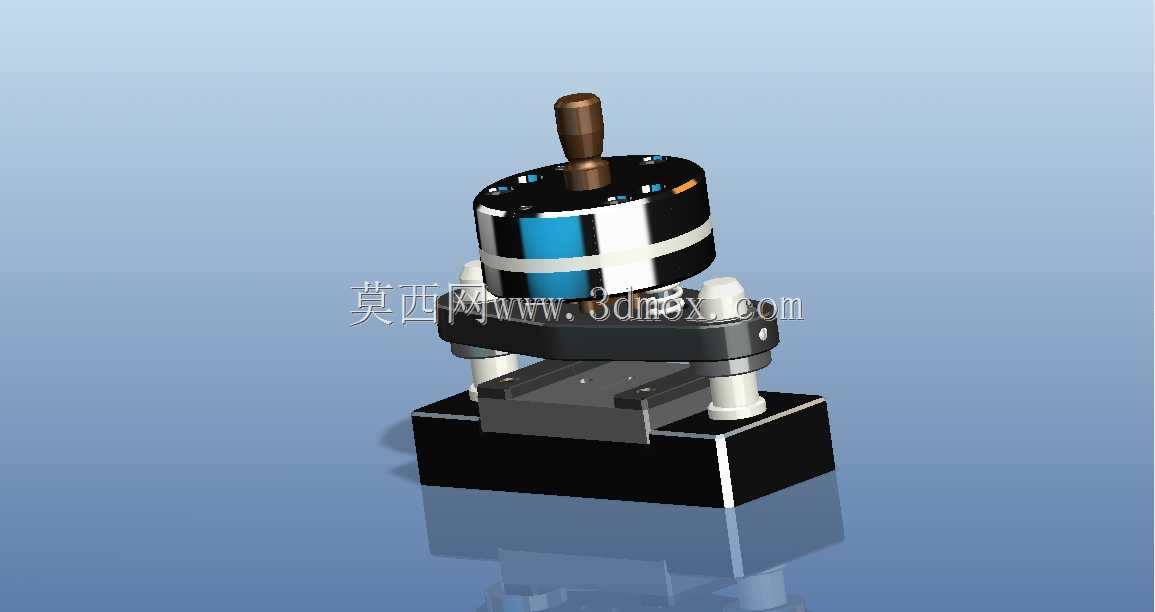

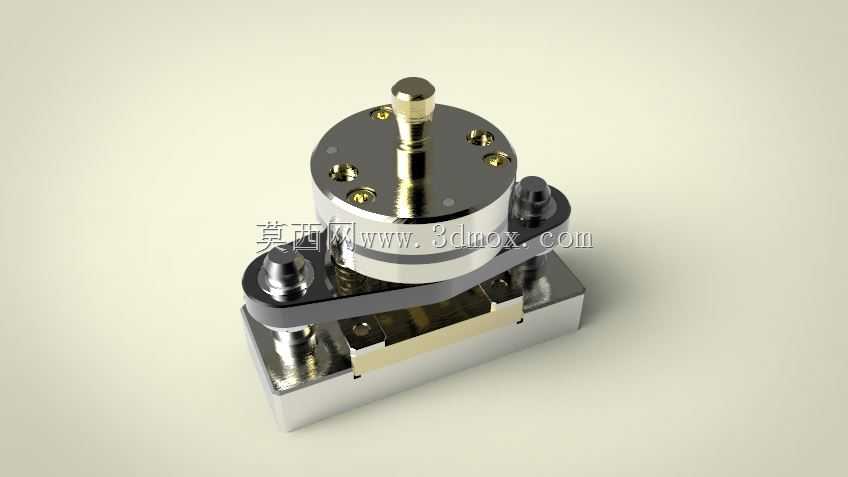

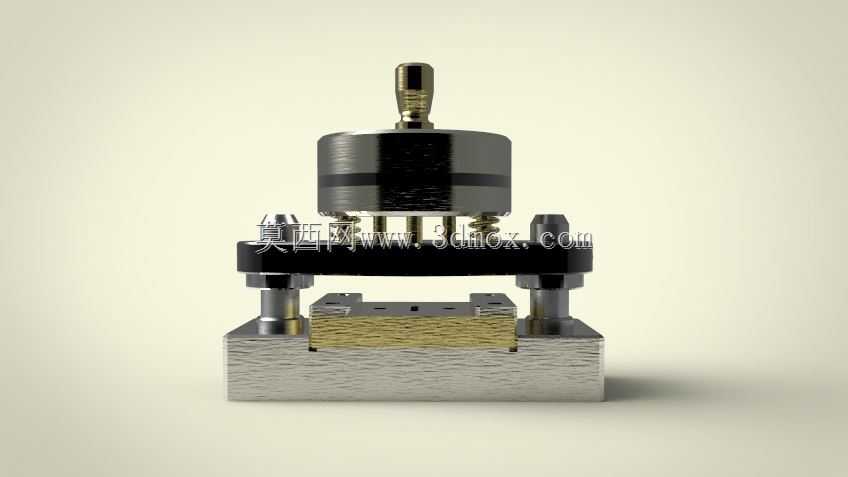

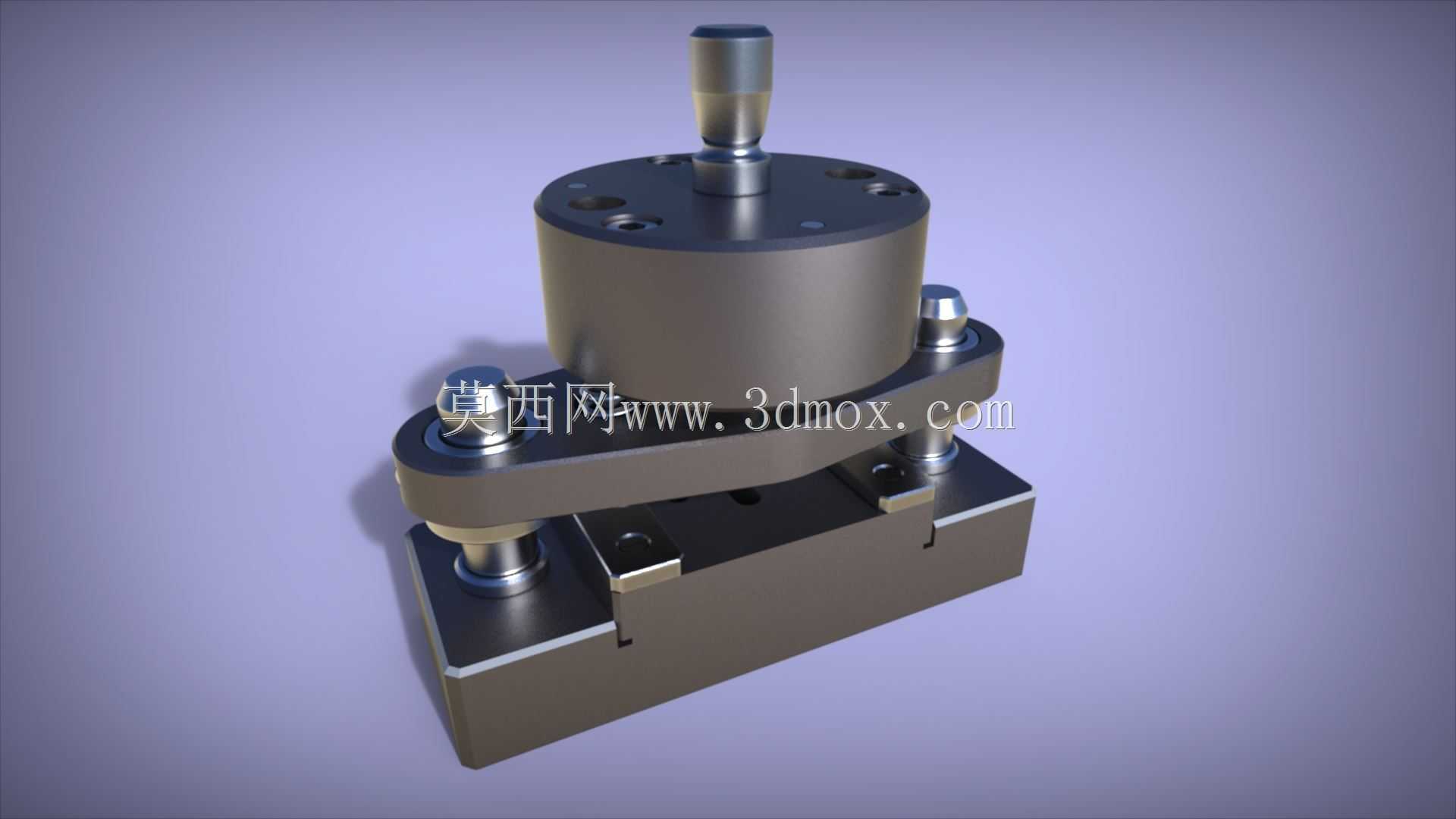

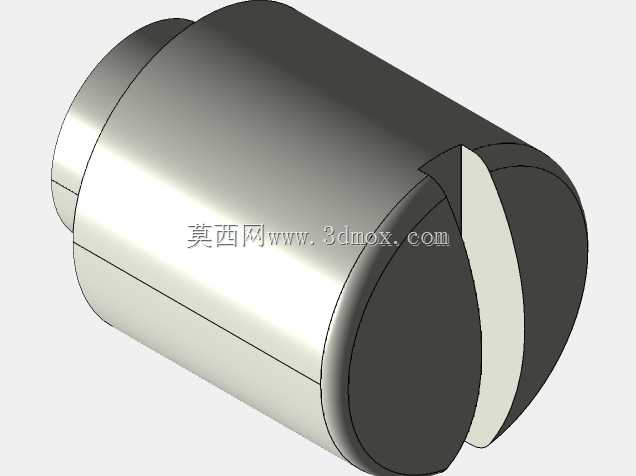

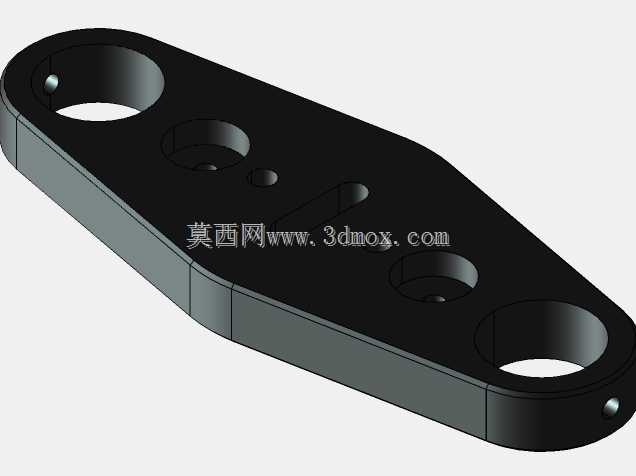

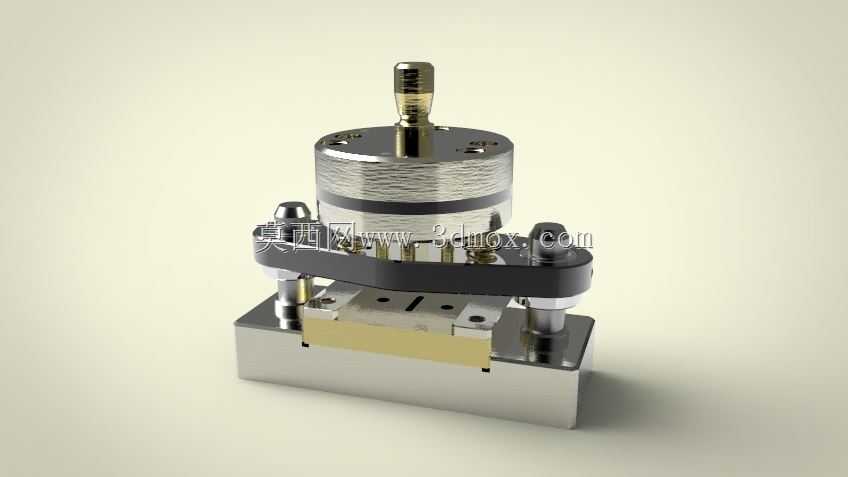

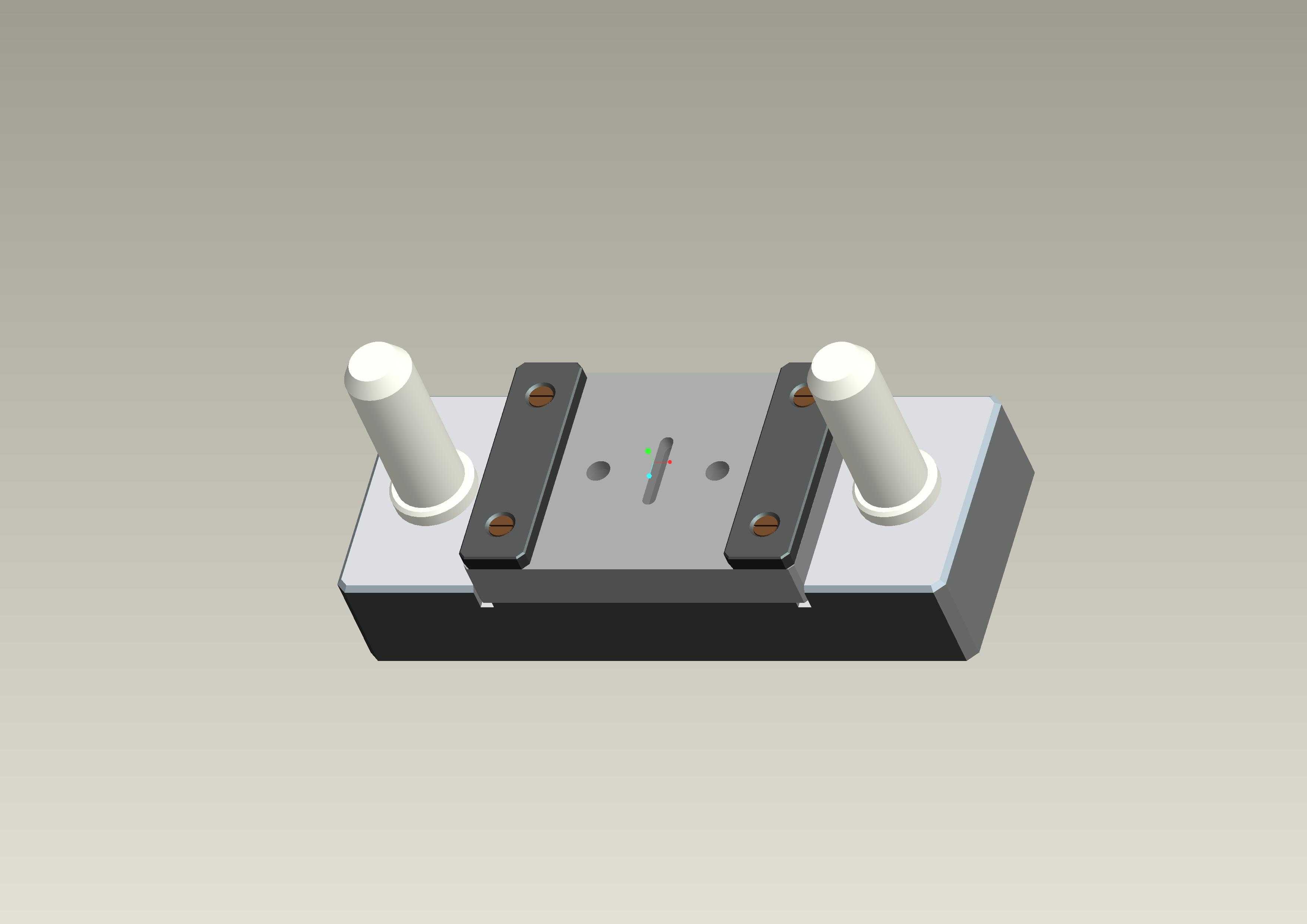

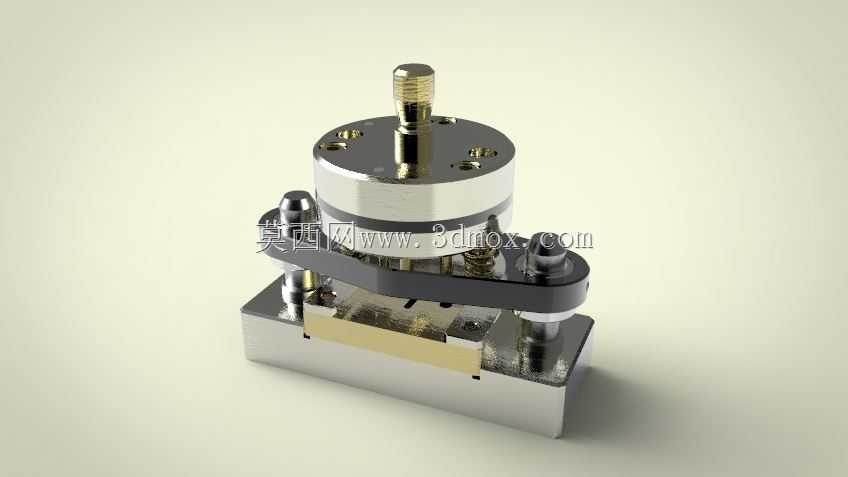

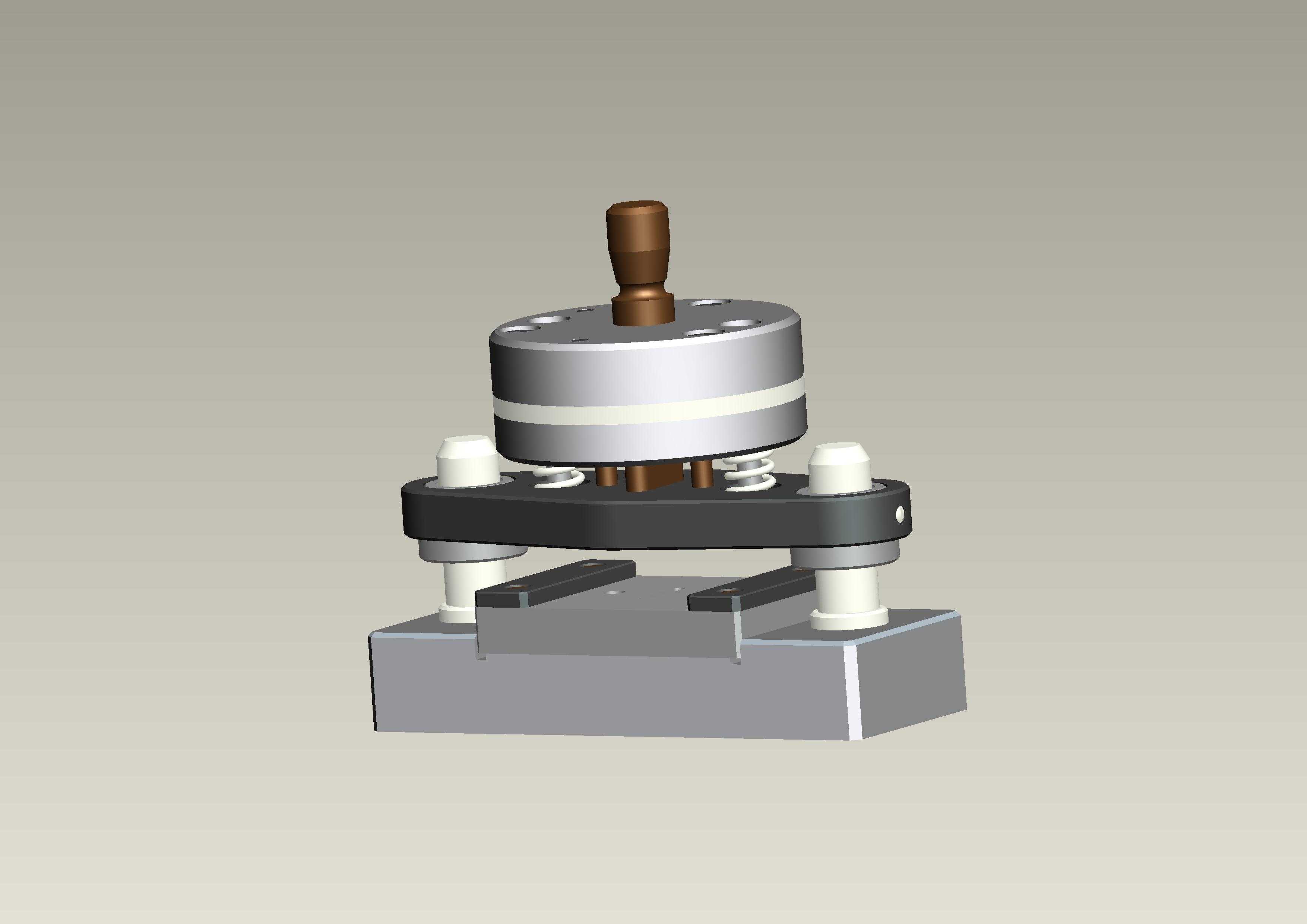

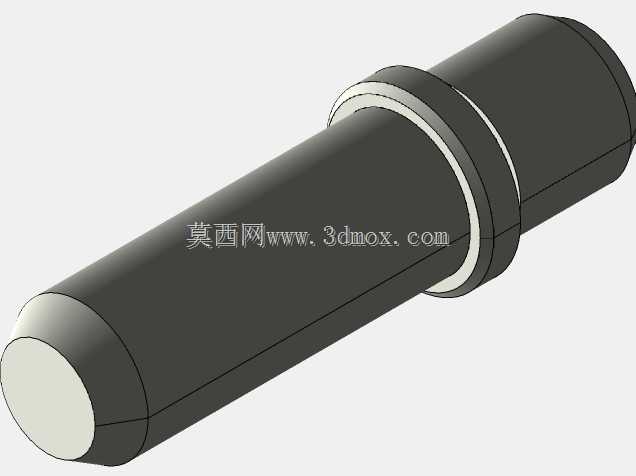

在五金型材批量加工场景中，长条类金属型材的等距孔位加工一直是产线效率提升的关键环节，传统单孔冲压需要反复定位、拆装工件，不仅孔位同轴度、间距公差难以稳定控制，反复装夹的辅助时间也会大幅挤占有效加工时长，这套冲孔工装正是针对长条型材连续冲孔工序开发的专用作业结构。整套工装采用跨装式布局，底座通过T型槽螺栓可直接固定在普通冲床工作台面，不需要对原有冲压设备做结构性改造，适配车间现有多数开式压力机的安装接口。上部的冲压执行单元通过导向立柱与下模座连接，双导柱的对称布局能抵消冲裁过程中的侧向力，避免冲头长期受偏载出现崩刃、磨损不均的问题，导柱配合的直线轴承选用间隙配合公差，既保证上下模合模的同轴精度，也不会因为加工碎屑进入配合面出现卡滞。工装的定位侧靠结构沿型材送进方向布置，侧面的可调定位块可根据型材截面宽度快速调整夹持间隙，适配不同厚度、不同宽度的扁钢、铝型材长条料，送进方向上设置的可换位定位挡销，能快速切换不同孔距的加工需求，不需要重新校准整套模具的基准位置。冲头组件采用快换式夹头结构，当加工不同孔径的孔位时，只需要松开顶部的锁紧螺母就能更换对应规格的冲头，下模的凹模镶套也采用过盈嵌装结构，刃口磨损后可单独更换镶套，不需要报废整套模座，能大幅降低工装的长期使用成本。从安装边界来看，整套工装的横向跨度预留了足够的型材通过空间，长度方向的底座尺寸适配常规冲床的工作台安装孔距，上部冲压头的行程范围覆盖常见1-6mm厚度金属板材的冲裁需求，合模时的导向行程大于冲头进入凹模的深度，能避免合模过程中冲头与凹模发生硬碰撞。在实际使用时，操作人员只需要将长条型材沿侧靠基准送入工装，待型材端面抵住定位挡销后即可触发冲床完成单次冲孔，之后松开定位挡销将型材向前送进至下一个定位点即可完成连续孔位加工，整套操作不需要复杂的调校，新操作人员经过简单培训即可上手，孔位的间距公差能稳定控制在±0.1mm以内，完全满足通用五金型材、机柜框架、导轨安装条等工件的孔位加工精度要求。
