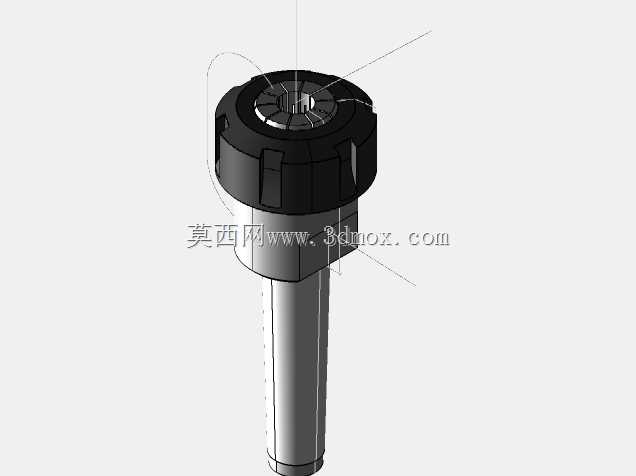

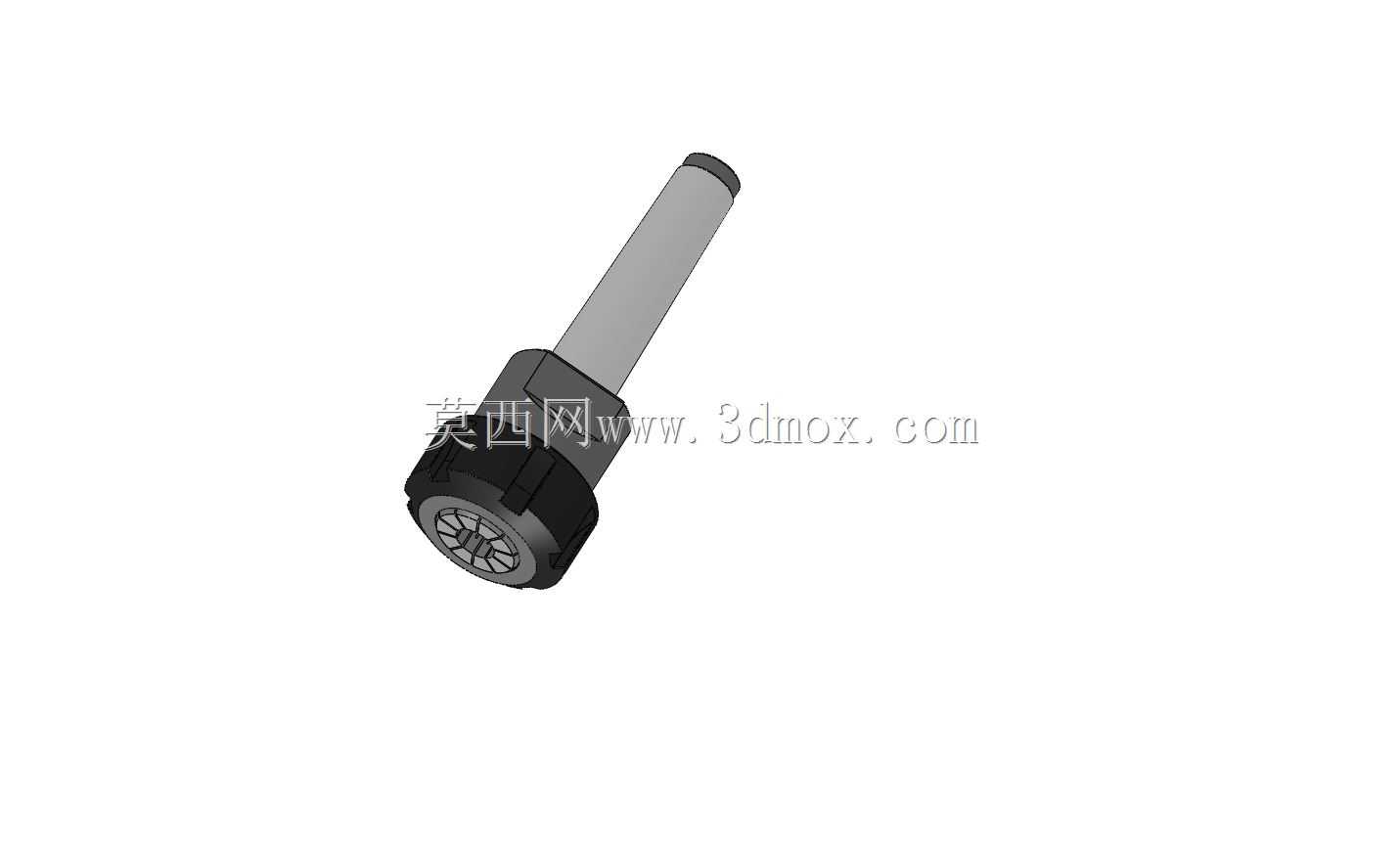

ER25型莫氏锥柄M10螺纹刀架夹头结构

在常规车床、铣床及小型加工中心的刀架配套改造场景中，这类锥柄式ER夹头是替换传统刀座、拓展刀具夹持范围的常用部件，尤其适配需要频繁更换不同直径铣刀、钻头、丝锥的中小批量加工工位，无需重新调整刀架整体定位，仅通过更换夹头内的弹性筒夹即可覆盖多规格刀具的装夹需求，大幅缩短换刀辅助时间。从结构设计逻辑来看，该夹头采用MK2莫氏锥度作为安装定位基准，锥柄部分的锥度公差严格遵循机床主轴锥孔的配合标准，安装时通过锥面的过盈贴合实现径向定位与扭矩传递，尾部的M10螺纹用于配套拉杆锁紧，避免设备高速运转时夹头出现轴向窜动甚至脱出的风险，这一锁紧结构也适配多数普通车床尾座、小型铣削主轴的安装接口，无需额外加工转接件即可完成装配。夹头前端的ER25夹持段采用标准ER螺母锁紧结构，螺母与夹头本体的配合端面设计有定位止口，旋紧螺母时可均匀挤压ER弹性筒夹，使筒夹沿周向均匀收缩抱紧刀具柄部，夹持时的径向跳动可控制在常规加工允许的公差范围内，满足普通铣削、钻孔加工的精度要求。夹头本体的外形采用阶梯轴式布局，锥柄段长度匹配MK2锥度的标准插入深度，确保安装后锥面有效贴合长度达到设计要求，避免因贴合长度不足导致的刚性不足问题；中间的过渡段直径大于锥柄大端直径，可作为安装时的轴向定位面，抵住主轴端面或刀架安装孔端面，限制夹头的插入深度；前端的ER螺母安装段外径匹配ER25标准螺母尺寸，预留了足够的扳手操作空间，不会因空间不足导致螺母无法锁紧或拆卸。在实际应用中，这类夹头常被用于台式铣床、仪表车床的刀架升级，也可作为专用工装的刀具夹持部件，用于自动化设备上的钻孔、倒角工位，其刚性表现可满足硬质合金刀具高速切削的受力要求，夹持范围覆盖ER25筒夹对应的所有刀具柄径，无需针对单一直径刀具定制专用夹头，降低了工装配套成本。设计过程中需要重点关注锥柄与前端夹持段的同轴度，这一参数直接决定装刀后的跳动精度，建模时需保证锥面轴线与ER安装段的轴线重合度公差，同时螺母配合螺纹的精度要符合标准ER夹头的螺纹公差要求，避免螺母旋紧时出现偏载导致筒夹收缩不均。此外，夹头本体的材料通常选用合金结构钢经调质处理，表面做发黑防锈处理，前端锥面与锁紧接触面做淬火处理提升耐磨性，这些细节在三维模型的结构表达中都通过不同的结构特征做了区分，方便后续工程图输出时标注对应的技术要求。
