立式导向光轴锁紧支撑固定座结构

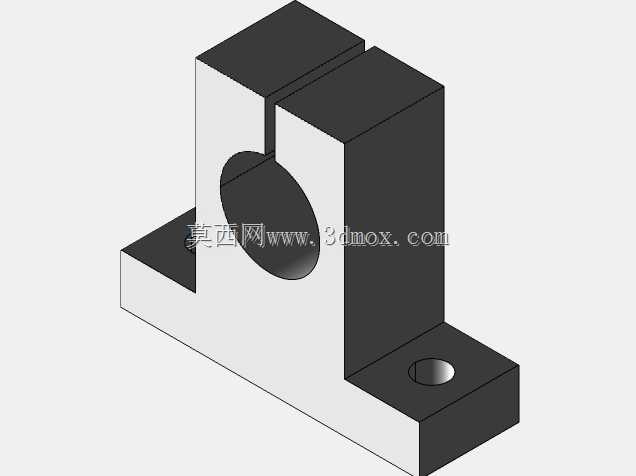

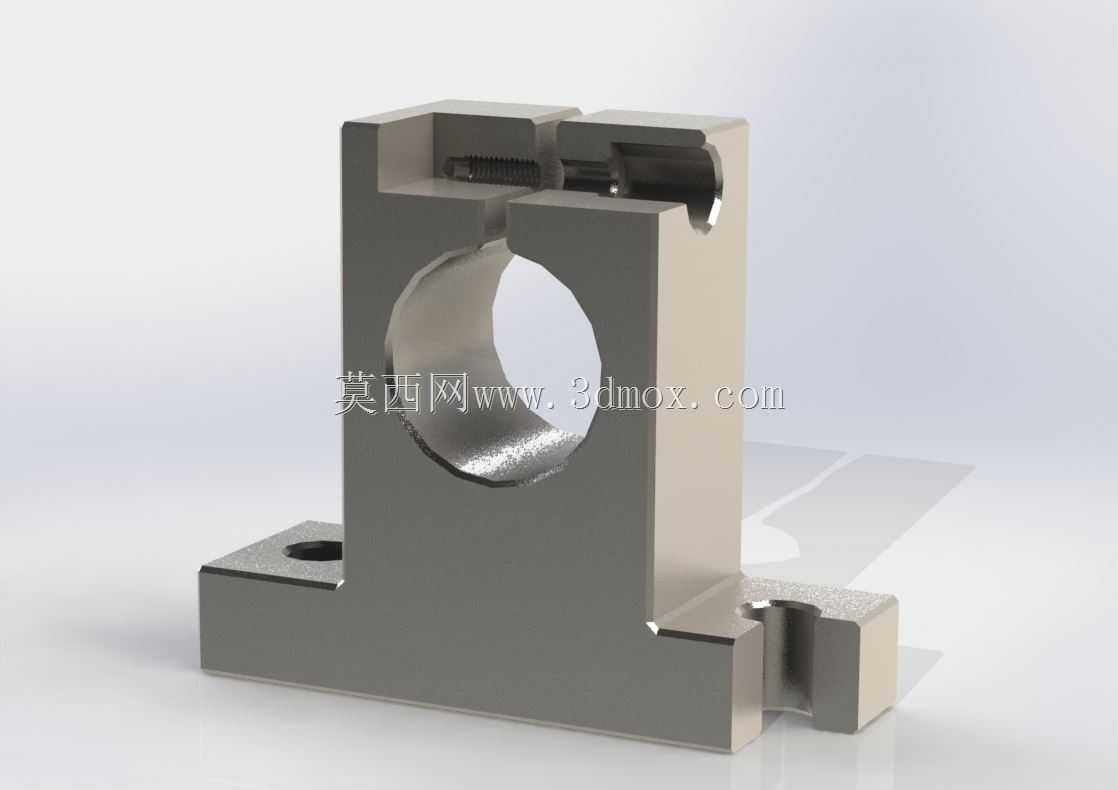

这类立式轴支撑件在自动化输送线、3D打印设备运动模组、小型机床进给机构、包装设备导向单元里应用极广，核心作用是为圆柱光轴提供垂直于安装基面的刚性支撑，同时可通过上部的锁紧结构调整轴的轴向位置，完成导向轴、传动轴的固定与定位。从结构设计来看，底部采用带安装沉孔的法兰式安装边，两个安装孔位对称分布在支撑立板两侧，安装时可通过内六角螺栓直接将支座固定在设备安装基板上，沉孔设计能够让螺栓头完全埋入安装面内，不会突出支座底面干涉安装平面度，保证支座与基面的贴合精度，避免支撑受力后出现倾斜偏移。支撑立板中部为整圆通孔，孔壁加工有较高的同轴度与表面光洁度要求，与光轴配合时可保证轴的径向定位精度，减少轴转动或滑动过程中的径向窜动；立板上部开设贯通的收缩槽，槽侧加工有螺纹锁紧孔，当锁紧螺钉拧入时，收缩槽产生弹性形变抱紧穿过的光轴，既可以实现光轴的轴向位置无级调整，也能在设备运行时提供足够的锁紧力，避免光轴受轴向载荷时出现滑移。设计时需要重点考量几个边界参数：首先是中部通孔的直径公差，需根据配合光轴的公差等级选择间隙配合或过渡配合，保证光轴穿装顺畅同时无过大径向间隙；其次是上部锁紧槽的宽度与深度，槽宽过小会导致锁紧形变不足抱紧力不够，槽宽过大则会降低立板整体刚性，容易在受侧向载荷时出现断裂；底部安装孔的中心距需要匹配常用设备的安装孔位标准，孔的沉头深度要适配对应规格螺栓的头部高度，保证安装后螺栓不突出底面。实际选型使用时，需要根据所支撑光轴的直径、设备运行时的轴向载荷、侧向冲击力来选择对应规格的支座，若应用在有振动的工况下，可在锁紧螺纹处加装防松垫圈，避免长期振动导致锁紧力下降出现轴移位。这类支座的外形采用立式L型结构，相比卧式轴支座占用更小的安装平面空间，在设备布局紧凑的场景下优势明显，立板与底部安装边采用一体化加工成型，无拼接焊缝，整体刚性更强，能够承受更大的径向载荷，适合中低速、中等载荷的直线导向或转轴支撑场景。建模过程中需要注意收缩槽的圆角过渡处理，避免尖角处出现应力集中，在反复锁紧松开的使用过程中产生裂纹，同时安装孔的位置度需要严格控制，保证批量安装时的互换性，无需二次修配即可直接装配到设备上。
