带安装底座的重载导向滑轮结构设计

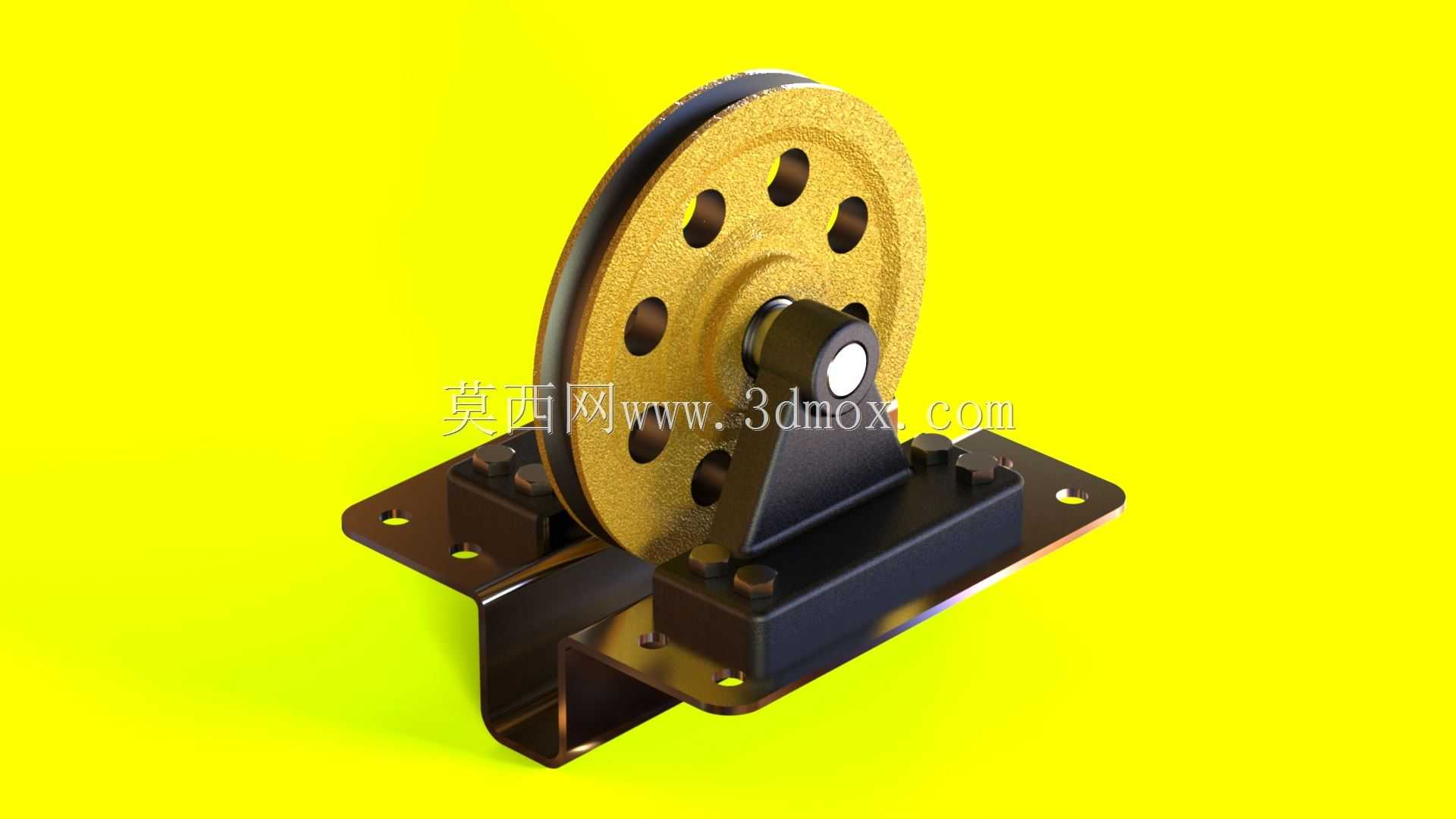

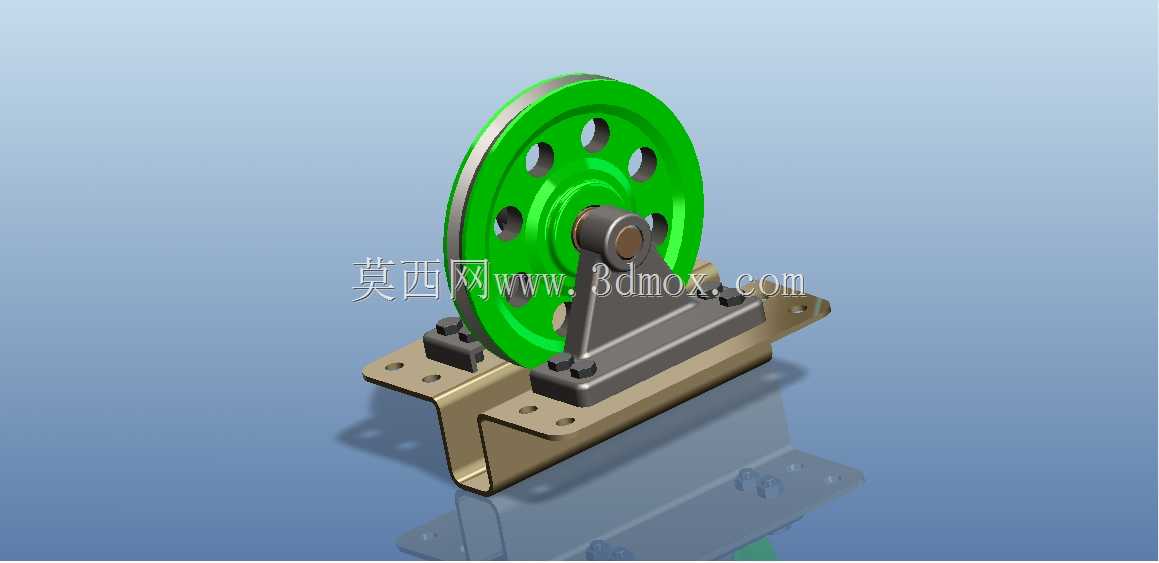

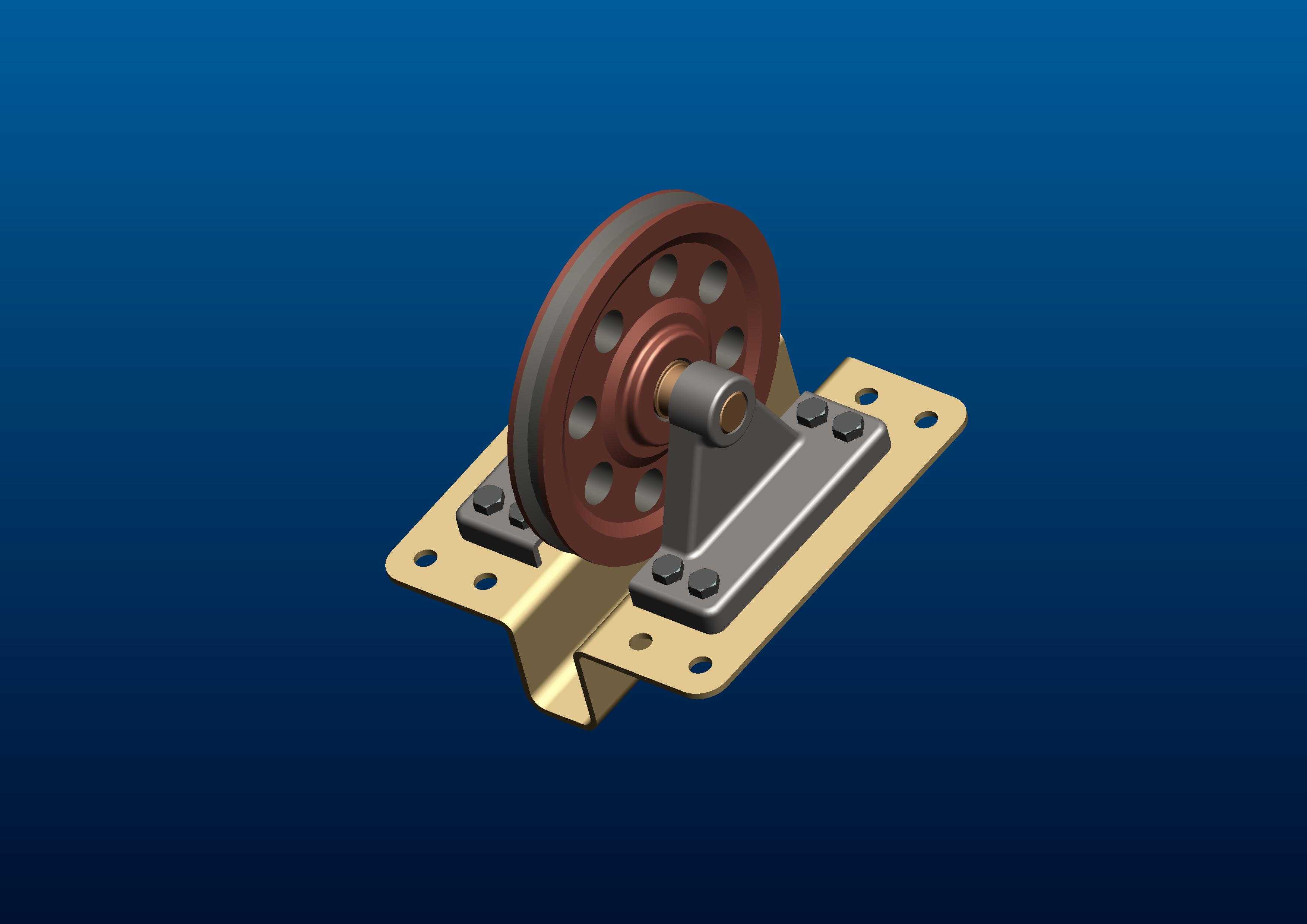

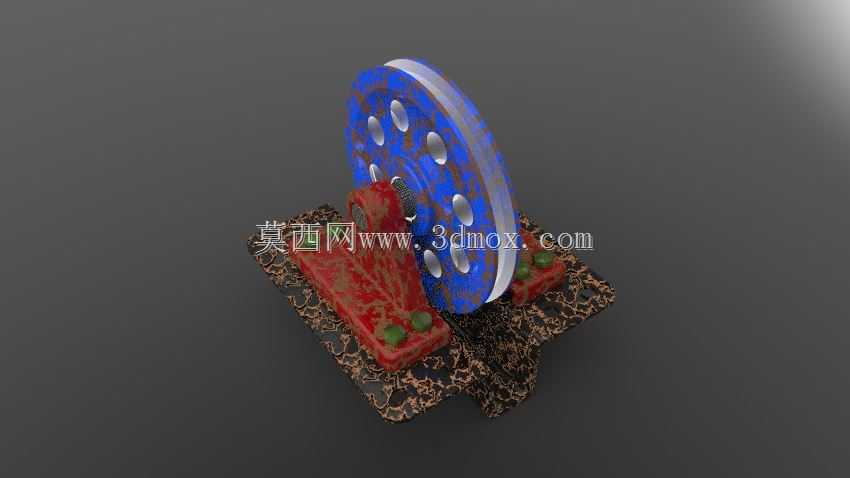

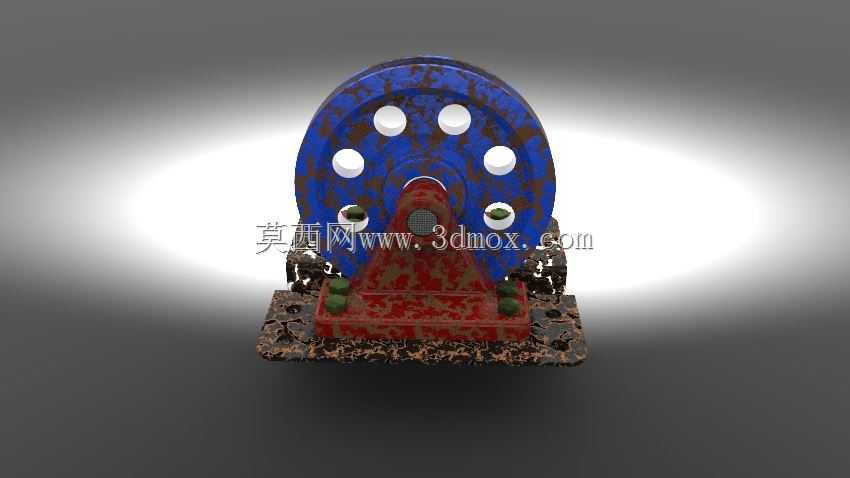

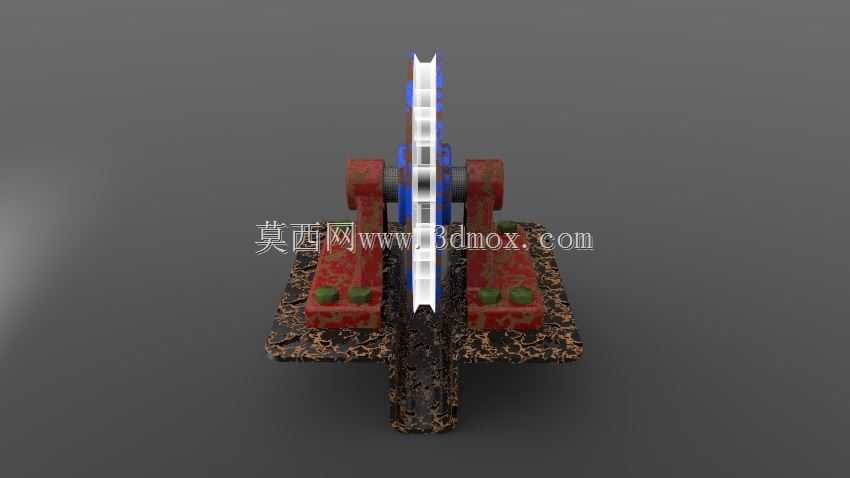

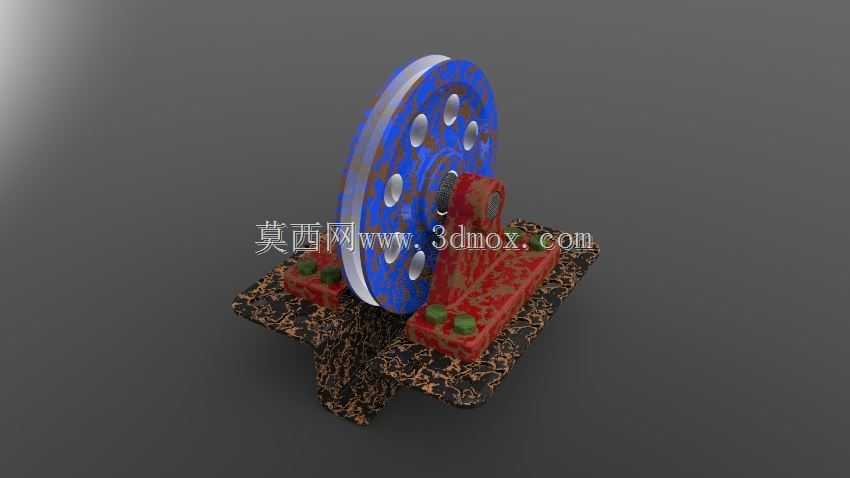

这款滑轮组件的设计核心围绕重载导向场景展开，在各类物料输送线、重型设备滑移机构、工业门启闭系统中都能见到这类结构的应用，它的核心作用是通过轮体的滚动摩擦替代滑动摩擦，大幅降低构件移动过程中的阻力，同时约束运动轨迹，避免承载构件出现偏移、卡滞问题。从结构设计来看，轮体采用圆周均匀分布减重孔的圆盘式结构，在保证轮体径向承重强度的前提下，尽可能降低了组件自身重量，轮缘做了凸起限位设计，能够避免配套的绳索、导轨在运行过程中从轮槽脱出，适配的牵引件包括钢丝绳、尼龙传动带以及轻型导轨副。轮体中心的转轴部位做了阶梯轴配合设计，配套的轴承安装位预留了标准公差带，能够直接适配常用的深沟球轴承，既保证转动过程中的同轴度，也能降低长期运行后的磨损量，减少运维更换的频次。安装底座采用折弯成型的钢板焊接结构，底部的安装板预留了四个对称分布的螺栓过孔，孔位间距按照通用工业安装标准设计，能够直接通过螺栓固定在设备机架、地面预埋板或者移动构件的安装面上，不需要额外做转接板加工，降低现场安装的适配成本。支架部分采用三角加强结构，连接底座与轮轴安装位，能够承受径向的重载冲击，避免长期承重后支架出现变形、开焊问题，轮体与支架之间预留了足够的间隙，不会在转动过程中出现摩擦剐蹭，同时预留的间隙也方便后期添加润滑脂、更换轴承等维护操作。在实际选型应用中，需要注意安装面的平面度误差不能超过允许范围，否则会导致底座安装后出现应力变形，连带轮轴出现偏斜，加剧轮体和轴承的单侧磨损，同时要根据实际承载的拉力、径向载荷匹配对应的螺栓强度等级，避免运行过程中螺栓断裂引发故障。这款结构的设计思路兼顾了承重性能、安装便捷性与维护便利性，没有多余的冗余结构，所有的结构特征都服务于实际使用需求，轮体的减重孔设计除了减重之外，也能在运行过程中带动周边空气流动，一定程度上带走轴承转动产生的热量，延长润滑脂的使用寿命。
