汽车Denso交流发电机端盖结构设计

汽车发动机舱内的交流发电机是整车用电设备的核心供电源头，而发电机端盖作为支撑内部转子、定子总成，同时承担安装定位、防护密封作用的关键结构件，其设计合理性直接影响发电机的运行稳定性与使用寿命。这款适配Denso系列交流发电机的端盖结构，在乘用车、轻型商用车的燃油动力系统中应用广泛，日常工况下需要承受发动机运转带来的持续振动、皮带传动的径向张紧力，同时还要兼顾舱内高低温交变、泥水飞溅的复杂使用环境。

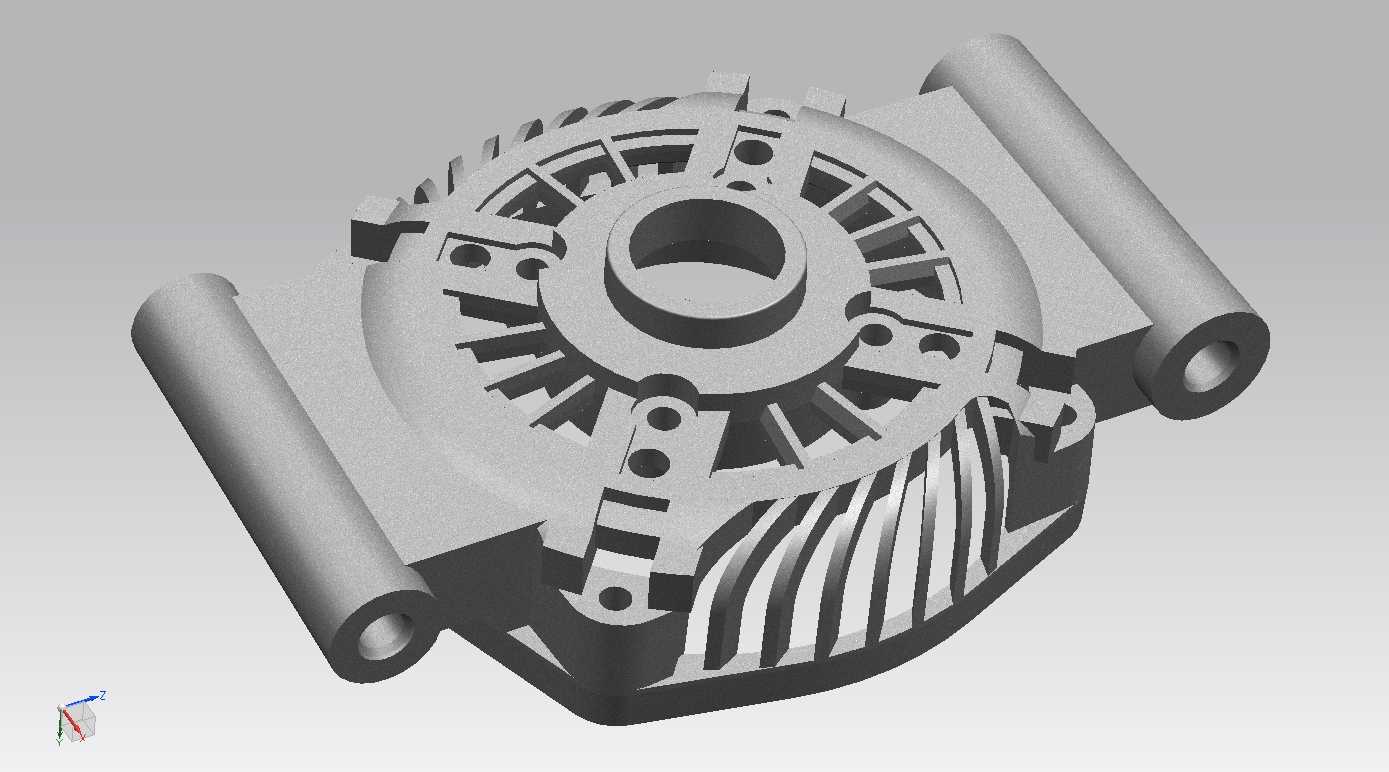

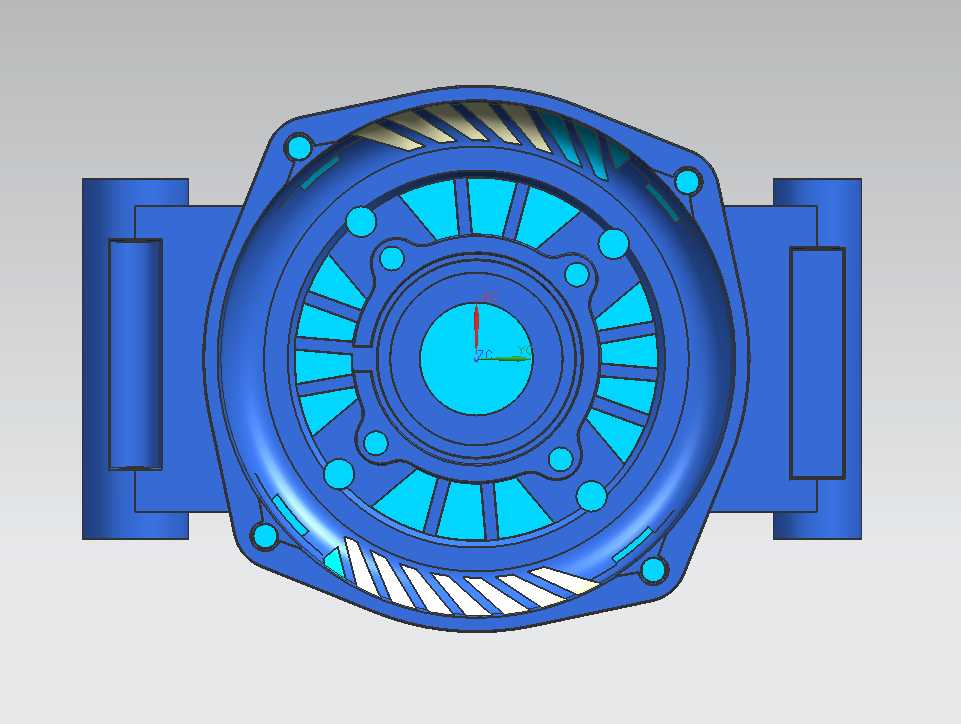

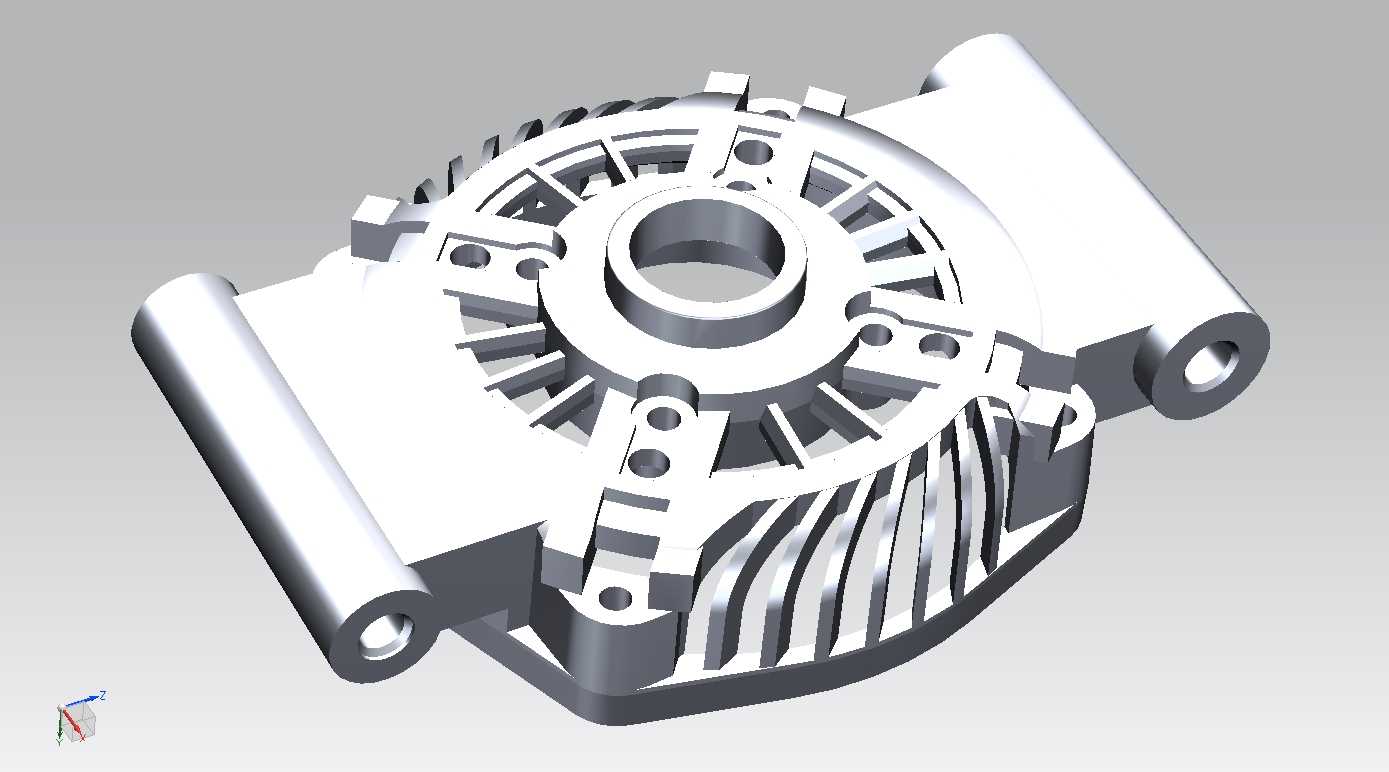

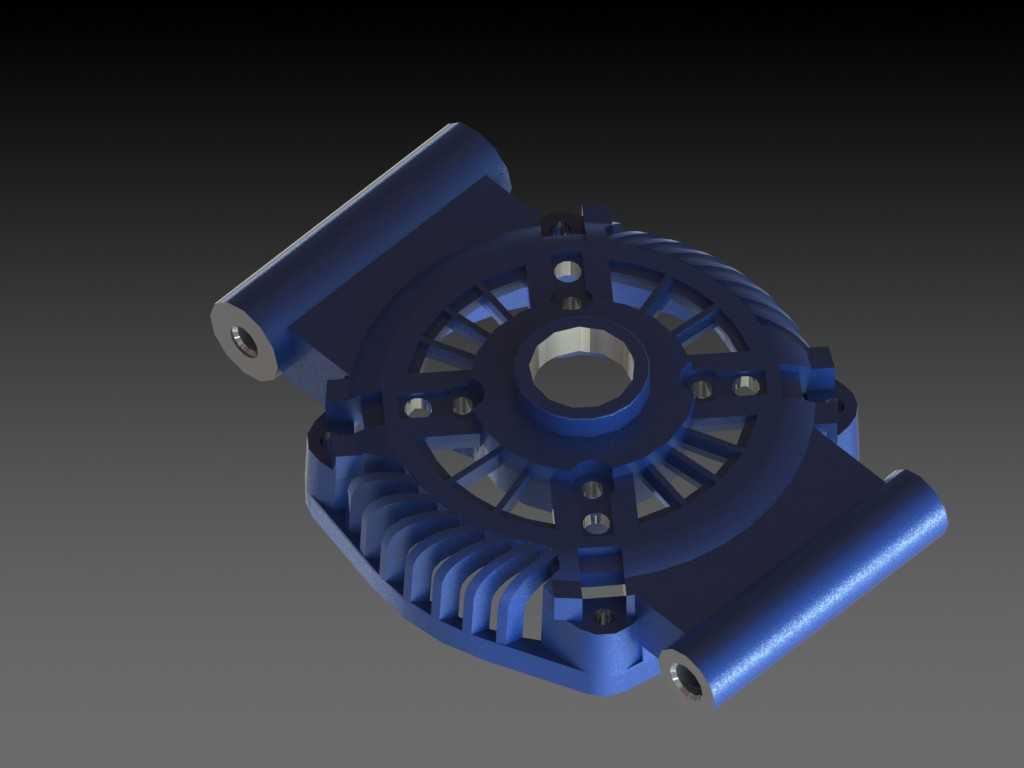

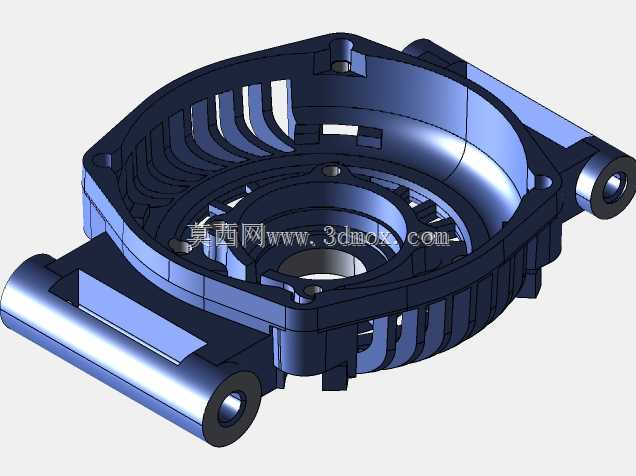

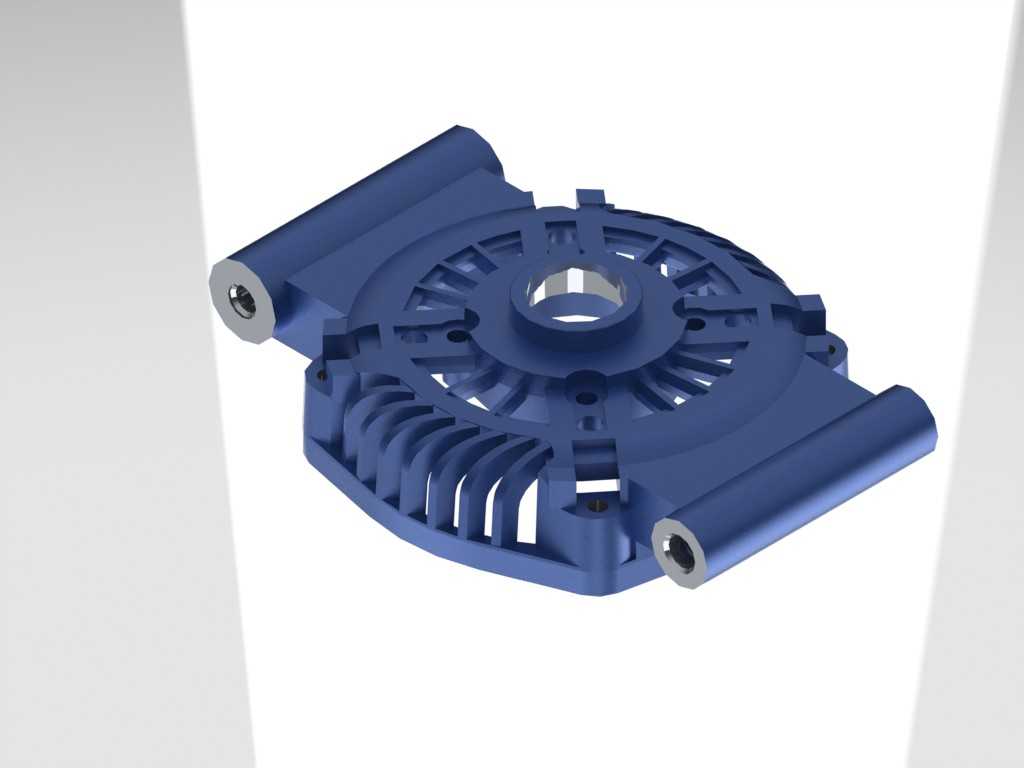

从实际功能层面看，该端盖首先要完成发电机内部核心构件的轴向与径向定位，端盖上预留的轴承安装位需要与转子轴系保持极高的同轴度，公差控制需达到丝级精度，否则长期运转会出现轴承偏磨、转子扫膛的故障。端盖外缘设计的多组安装凸耳，对应发动机缸体上的固定支架点位，安装孔位的位置度偏差直接决定发电机能否顺利装配，同时凸耳的加强筋结构经过受力优化，能够抵消皮带张紧带来的侧向拉力，避免长期使用后出现安装位开裂的问题。端盖表面分布的散热鳍片并非随意布置，而是顺着发电机运转时的气流走向设计，能够将定子绕组工作产生的热量快速导出，避免绕组因高温出现绝缘层老化失效。

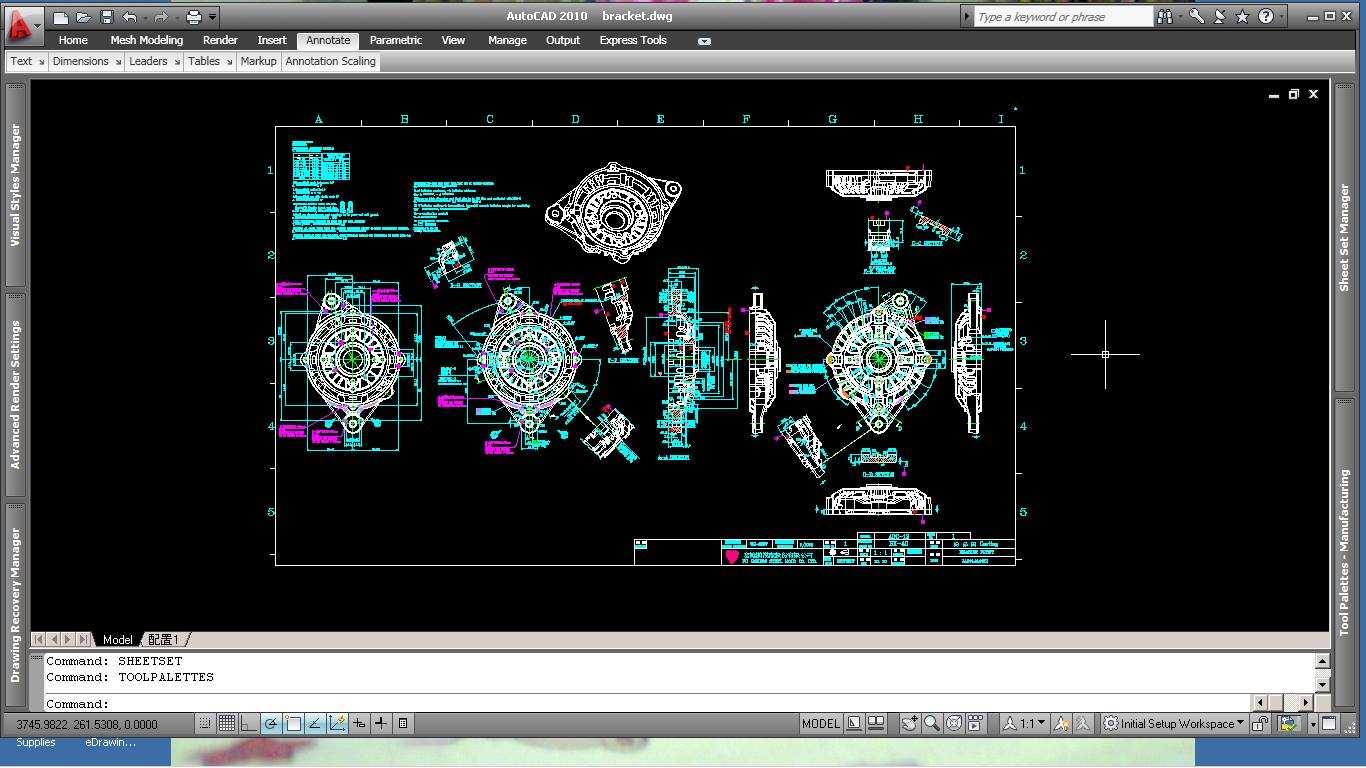

设计过程中需要优先明确安装边界尺寸：端盖的整体外径需要匹配发电机定子的外圈尺寸，轴向深度要为转子绕组、整流桥模块预留足够的装配空间，同时不能与发动机周边的水管、线束、皮带轮等构件发生运动干涉。端盖上预留的线束穿装位、整流模块安装槽，需要对应Denso发电机原有电气元件的布局，确保装配后电气连接可靠，不会出现线束挤压磨损的隐患。皮带轮侧的端盖中心位置设计有油封安装槽，配合密封件能够阻挡外部泥水、灰尘进入轴承腔，同时防止轴承润滑脂甩出，延长轴承的维护周期。

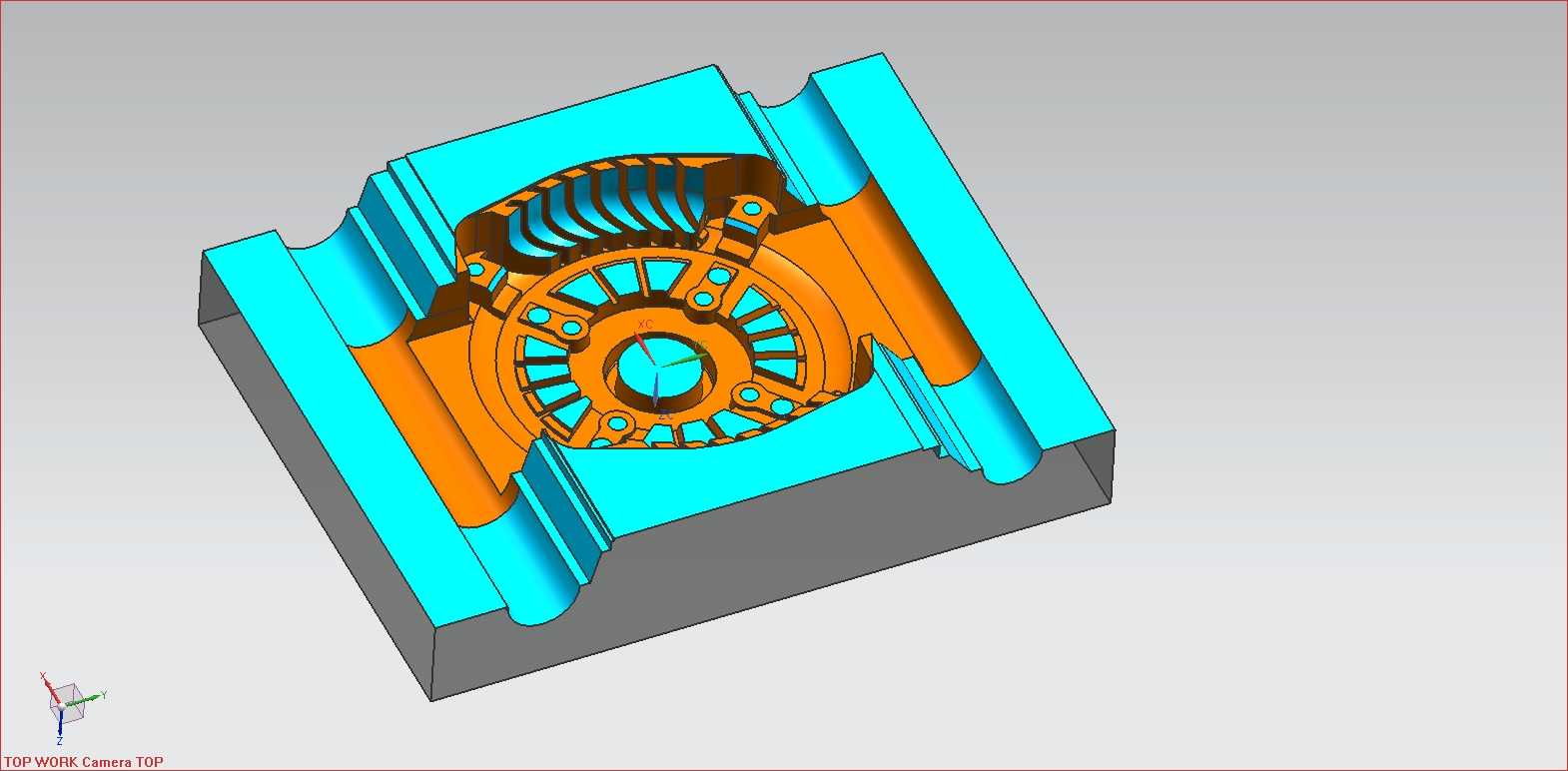

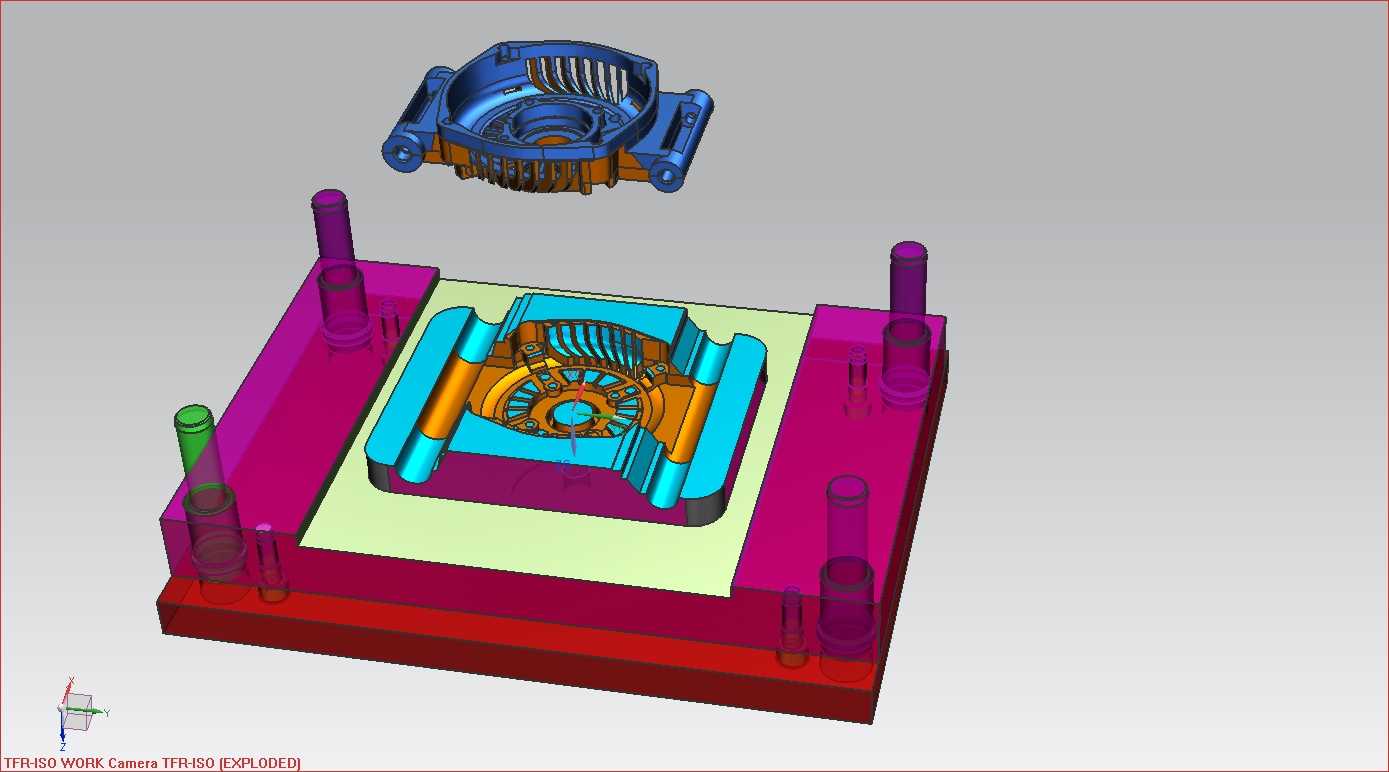

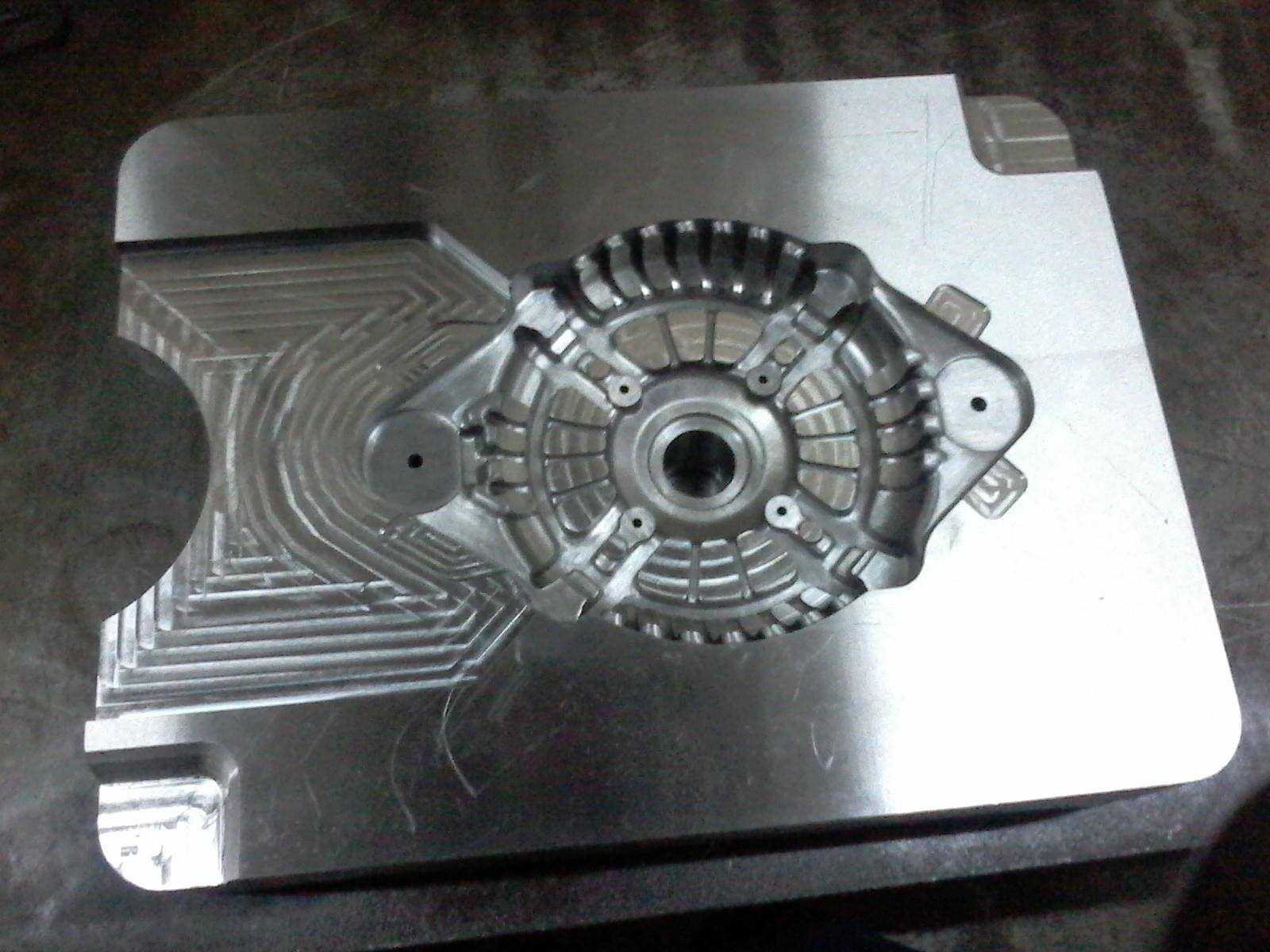

在结构细节处理上，端盖的壁厚经过反复校核，在保证整体结构强度的前提下尽可能做轻量化设计，避免增加发动机舱的额外负重；不同壁厚过渡位置均设计有工艺圆角，既减少铸造过程中的应力集中问题，也能降低加工环节的刀具损耗。端盖与定子壳体配合的止口位置，设计有密封胶圈的安装沟槽，装配后配合密封胶能够实现IP防护等级要求，避免高压洗车、雨天行驶时水分进入发电机内部造成短路故障。对于维修场景而言，该端盖的拆装点位设计充分考虑了发动机舱的操作空间，使用常规套筒工具即可完成拆装作业，不需要额外拆解周边的附属构件，能够降低后期维护的工时成本。
