多用途手动提升杠杆结构设计

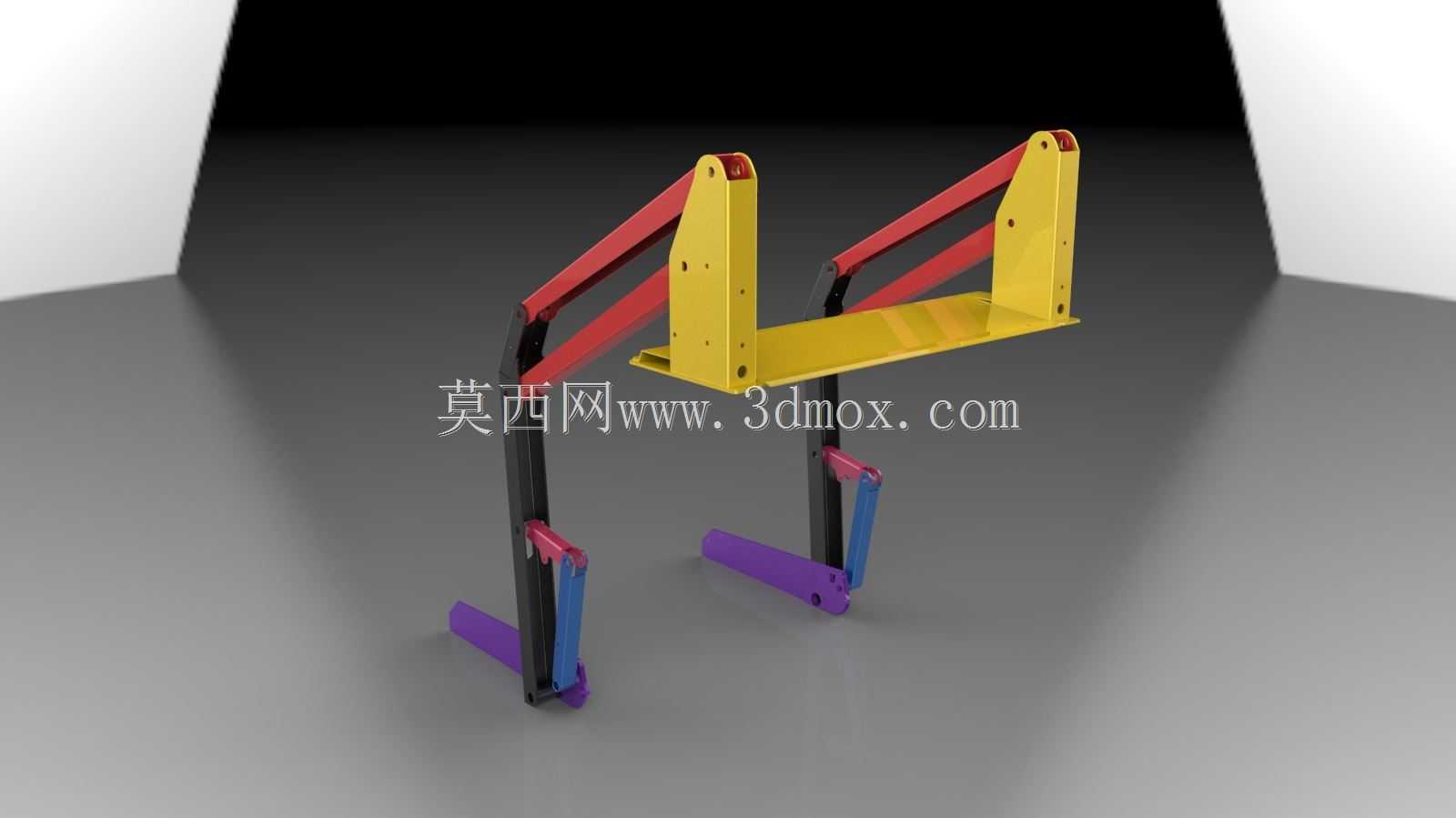

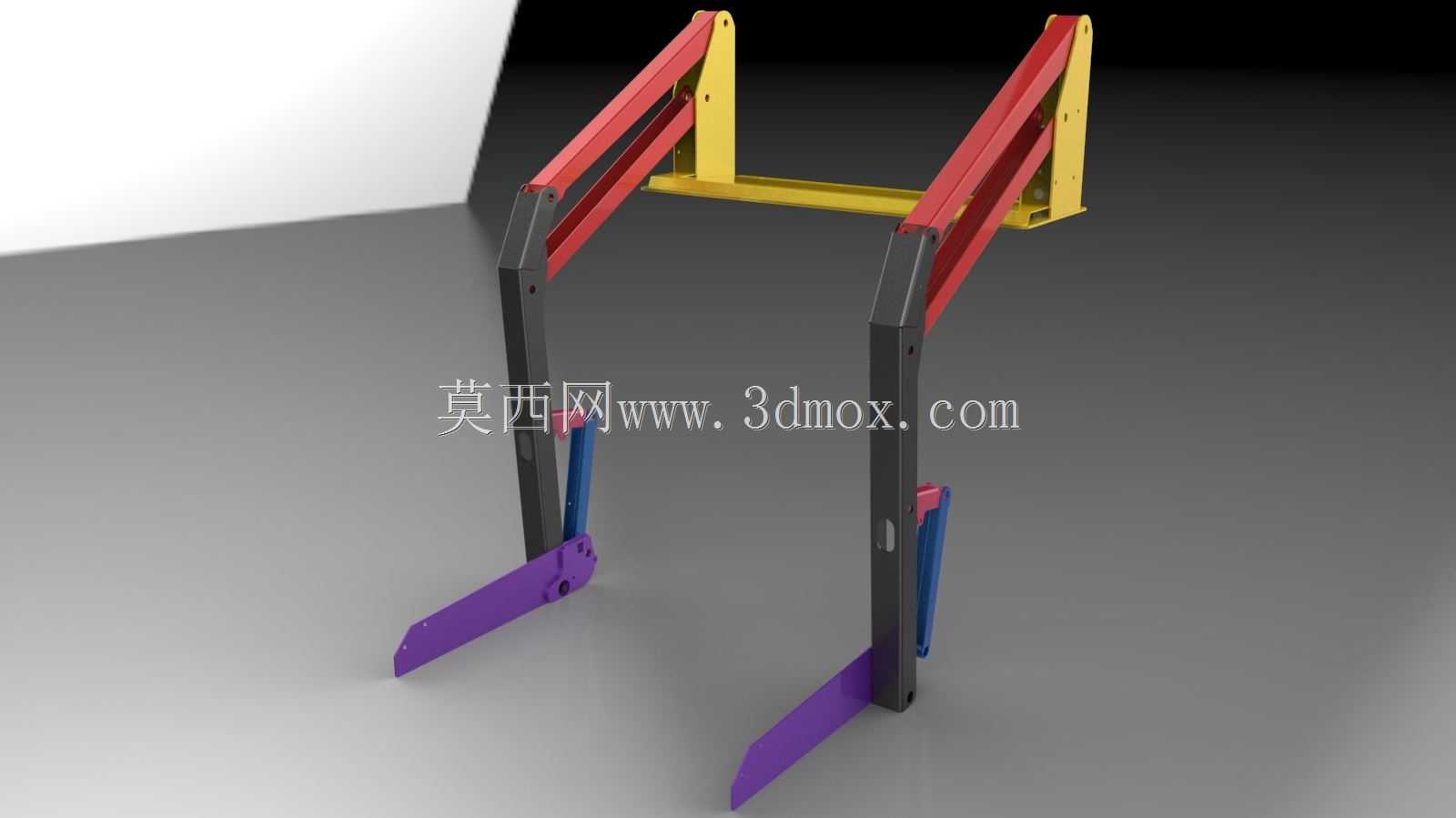

这款多用途提升杠杆主要面向车间零散物料短距离举升、设备维保过程中的重型部件托举、仓储场景下的货位调整等作业场景，区别于大型起重设备的大吨位长行程作业特性，它更适配100kg以内负载的小范围高度调整需求，在空间受限的设备旁、狭窄货架通道内都能灵活作业，无需外接动力源，完全依靠杠杆力臂的力学放大原理实现省力操作，单人即可完成整套举升动作。从结构设计逻辑来看，整套机构采用对称双立柱支撑布局，两侧的剪式连杆组作为核心传力部件，上端的承载托板采用平直钣金结构，托板边缘预留了安装孔位，可根据作业需求加装防滑垫、定制夹具或者挡边，适配不同外形的被举升物件，避免举升过程中物件滑落。下端的支撑脚采用前伸式叉型结构，作业时可直接插入托盘底部、设备底座下方的间隙，无需额外垫高或者调整被举升物件的初始位置，降低作业前的准备工作量。力臂操作端采用多段铰接设计，操作杆的长度经过力学配比优化，作业时操作人员施加在操作端的力经过多级杠杆放大后传递到承载端，在额定负载范围内操作力控制在普通人可轻松施加的区间，避免长时间作业产生的肌肉劳损。整套机构的铰接点全部采用销轴连接，销轴端部设置了防脱卡簧，日常维护时仅需定期在铰接点加注润滑脂即可，无需复杂的维保流程。从安装与使用边界来看，整套机构收拢状态下的高度可适配常规1.2米高度的货架底层作业，展开后的最大举升高度可覆盖常规设备维保的部件对位需求，支撑脚的跨距经过稳定性校核，在最大举升高度、额定负载状态下的整机倾翻力矩满足安全作业要求，作业时无需额外打地脚固定，移动时可依靠操作杆作为牵引端，拖动整机在平整地面转移，适配多工位轮流作业的需求。结构建模过程中对所有铰接点的运动间隙做了公差配合仿真，避免实际加工装配后出现运动卡滞、间隙过大导致的举升晃动问题，连杆的截面尺寸经过受力校核，在额定负载下的形变量控制在允许范围内，保证托板举升过程中的水平度，避免被举升物件倾斜。
