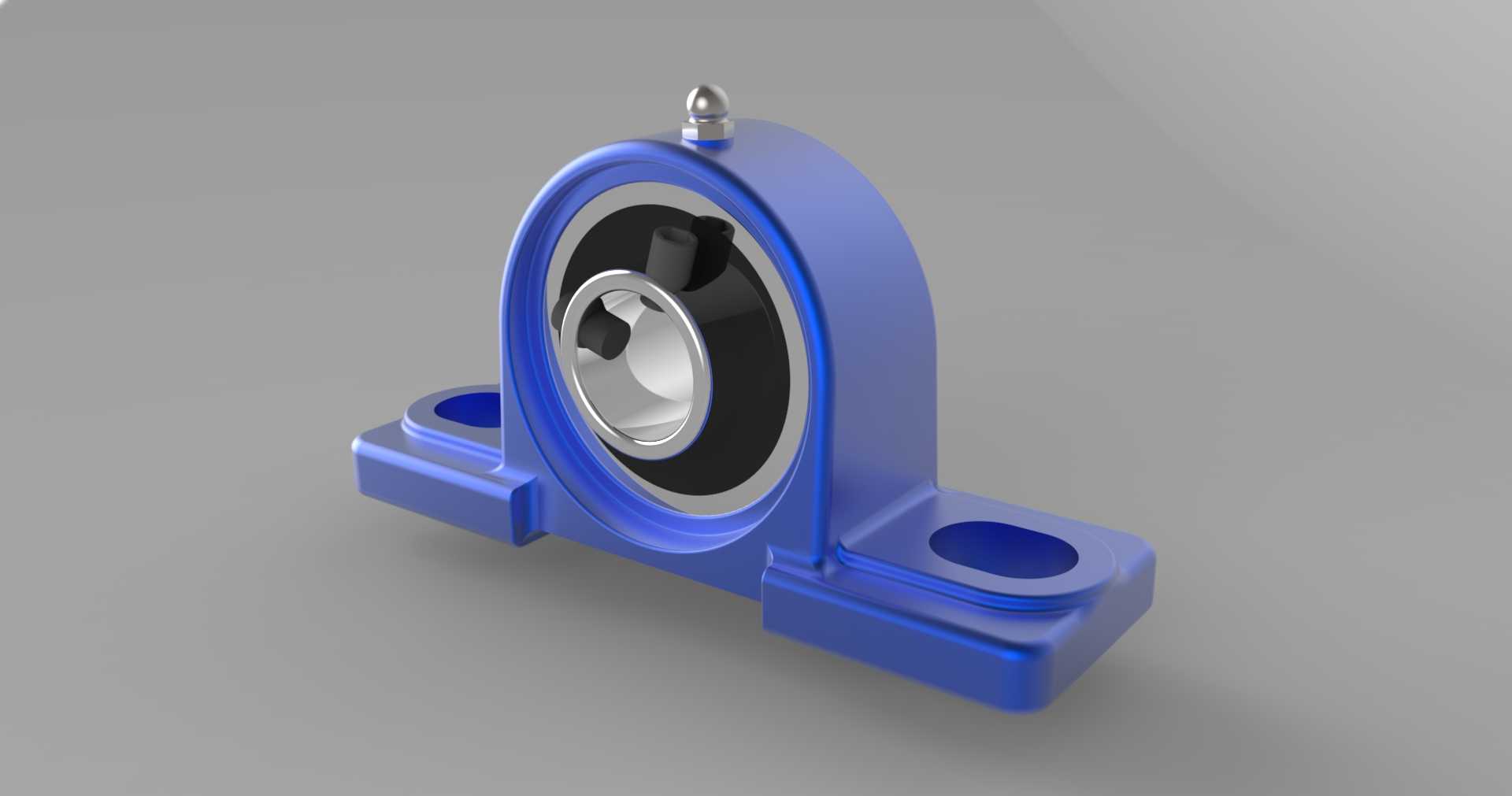

3/4英寸带座立式轴承座结构设计

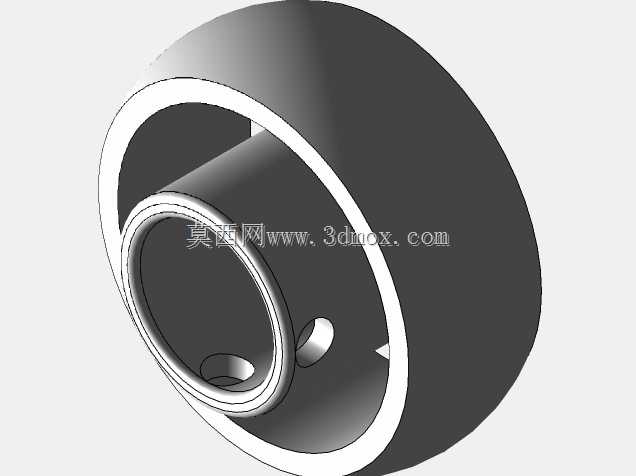

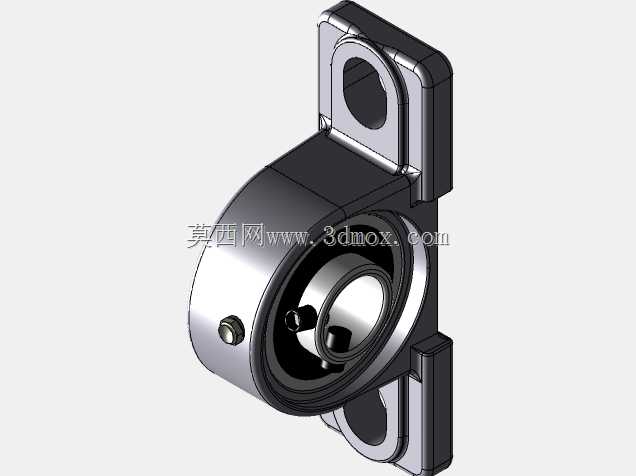

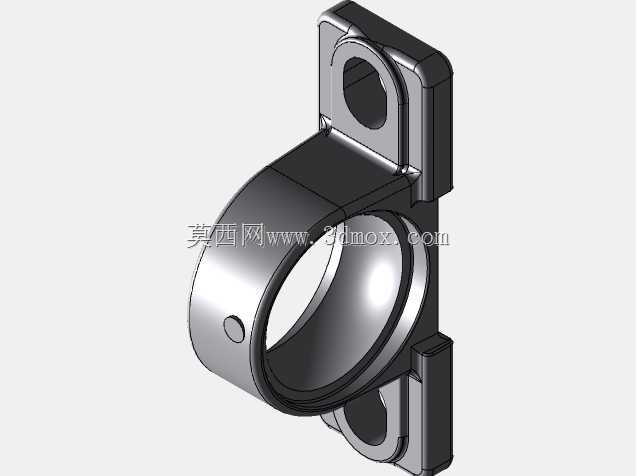

在轻工输送线、小型农机传动组、食品包装设备的动力传递环节中，轴系的径向支撑稳定性直接决定整套传动机构的运行寿命与振动水平，这款适配3/4英寸轴径的带座轴承，正是针对中小载荷、定轴转动场景开发的支撑部件。从实际选型适配角度看，这类带座轴承不需要额外加工复杂的安装基座，自身集成的铸造型轴承座自带安装孔位，现场装配时只需要将座体通过螺栓固定在设备机架的对应安装面，穿入对应轴径的转动轴即可完成支撑组的装配，相比分体式轴承与基座的组合，能减少至少60%的现场装配调校工作量，尤其适合设备改造、小型自动化线快速搭建的场景。从结构设计逻辑来看，这款轴承座采用了对开式的座体包容结构，轴承外圈与座体内孔采用过渡配合，能够在承受径向载荷的同时，抵消少量轴系挠曲带来的附加应力，避免轴承外圈出现点蚀偏磨的问题。座体的安装孔位采用了长圆孔与圆孔组合的布局，在初次安装时可以通过长圆孔微调轴系的同轴度，降低机架焊接加工带来的位置误差影响，不需要对安装面进行二次铣削修配，适配很多现场加工条件有限的装配场景。在功能特性上，内置的轴承单元自带接触式密封结构，能够阻挡输送场景下的粉尘、少量飞溅液体进入轴承滚道，在粮食加工、包装输送这类多粉尘的工况下，不需要额外加装密封防护组件，就能保证轴承的长期润滑状态，减少日常维护的注脂频次。从安装边界尺寸来看，座体的中心高、安装孔跨距都适配常规中小功率传动组的安装尺寸，适配的3/4英寸轴径刚好覆盖0.75马力到3马力区间的电机输出轴、链轮传动轴的支撑需求，轴系穿入后通过顶丝完成轴向定位，能够承受常规传动下的径向载荷与少量轴向窜动，不会出现轴系跑圈、座体移位的问题。在实际建模过程中，需要重点关注轴承内孔与轴的配合公差、座体安装面的平面度要求，以及密封槽的位置尺寸，这些细节直接决定后续装配时的干涉情况与实际运行效果，比如顶丝孔的位置如果建模时出现角度偏差，现场装配时就会出现顶丝无法对准轴上定位坑的问题，直接影响轴向固定的可靠性。这类带座轴承在很多非标设备设计中属于标准选型件，精准的三维模型能够帮助工程师在装配阶段提前校验安装空间，避免出现轴系长度预留不足、座体与周边传动件发生干涉的问题，尤其在做紧凑布局的小型设备时，每一个部件的安装边界都需要精准把控，才能减少后续加工装配时的返工量。
