径向零件压印工序用杠杆式拔杆拔出工装

项目分类:3D模型 发布时间:2021-06-26 ID:213137
  • 径向零件压印工序用杠杆式拔杆拔出工装

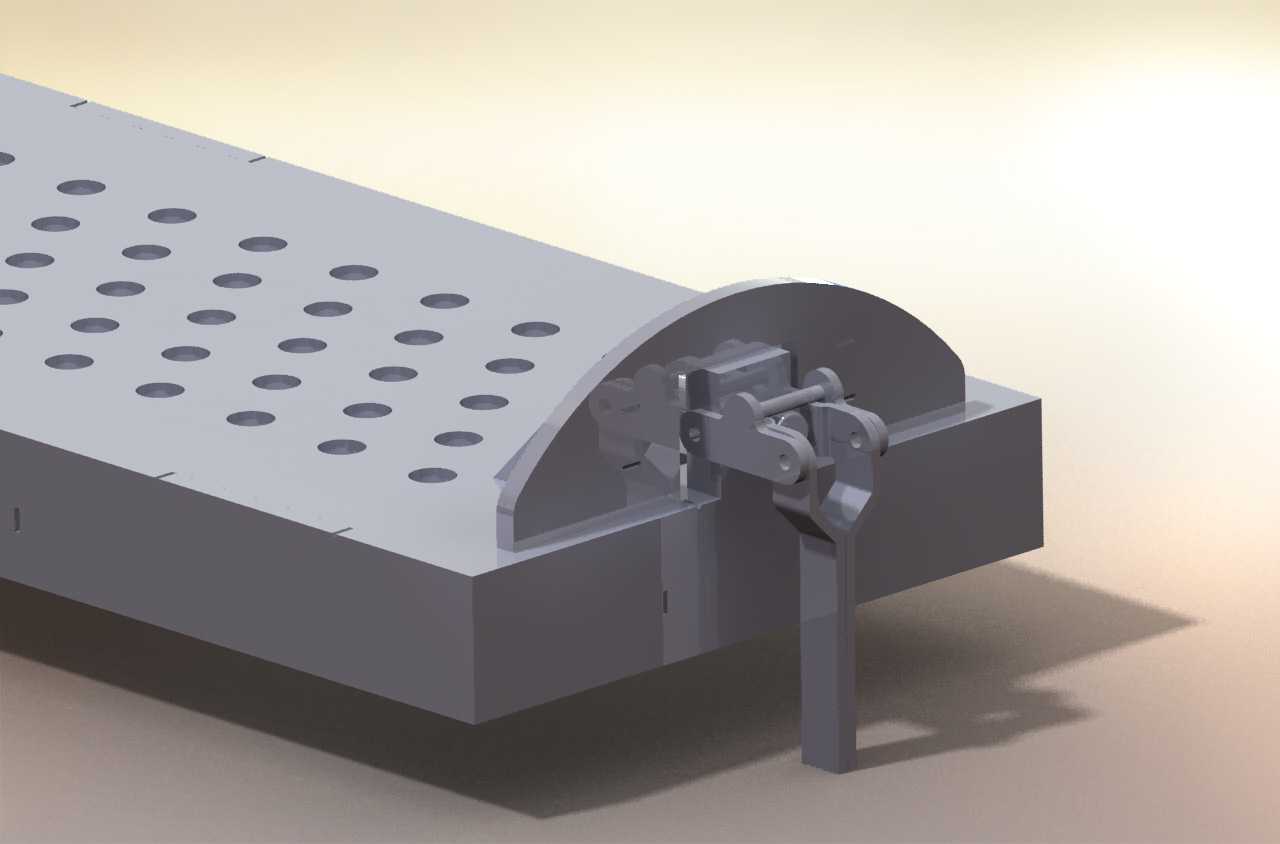

在精密机械零件的压印加工工序中,径向离面类零件完成压印作业后,常规拆卸方式容易因受力不均造成零件表面压痕变形、定位基准偏移,直接影响后续工序的装配精度,这款带定位孔结构的杠杆式拔杆拔出工装,正是针对这类工序痛点设计的专用拆卸工装。工装主体采用带阵列排布定位孔的平台式基座作为承载基础,平台上的多孔结构可适配不同规格零件的定位装夹需求,无需额外更换定位垫板即可覆盖一定尺寸范围内的径向零件装夹,基座端部设置半圆弧形防护挡边,可在压印作业及后续拆卸过程中阻挡零件崩飞风险,同时为杠杆锁止组件提供稳定的安装基准。核心的杠杆锁止组件通过铰接结构安装在基座端部,凸耳与槽件配合的定位结构可在零件完成压印后,快速卡入零件对应的定位位,通过杠杆力臂的放大作用将零件稳定锁定在基座上,避免拆卸过程中零件出现径向窜动或轴向偏移。操作时只需扳动外置的拔杆手柄,即可通过杠杆传动实现锁止组件的解锁与锁紧动作,相比传统的螺栓压紧式拆卸工装,操作行程更短,锁紧力输出更均匀,不会对零件已加工的压印面造成额外挤压损伤。从安装边界来看,工装整体采用卧式布局,基座底面为全平面安装结构,可直接固定在常规压印设备的工作台面上,无需对现有设备工作台进行改造,拔杆的操作空间预留充足,操作人员站在设备正面即可完成全部锁止、拆卸操作,不会与压印设备的压头行程产生干涉。设计过程中充分考虑了工装的耐用性需求,所有铰接位置均采用耐磨销轴配合,长期反复使用也不会出现铰接间隙过大导致的锁止精度下降问题,平台上的阵列定位孔采用等间距排布,可配合标准定位销快速调整装夹位置,适配不同直径、不同长度的径向类零件压印后拆卸需求,在小型精密轴类零件、套类零件的压印加工生产线中,可有效降低零件拆卸环节的不良率,提升工序流转效率。
