小型手动钣金折弯作业工装设备

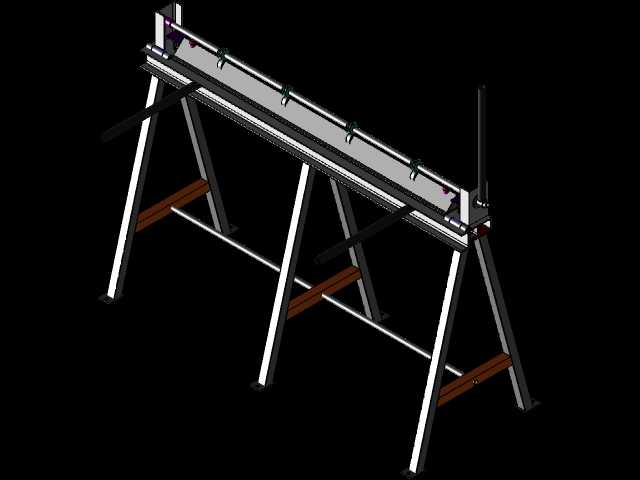

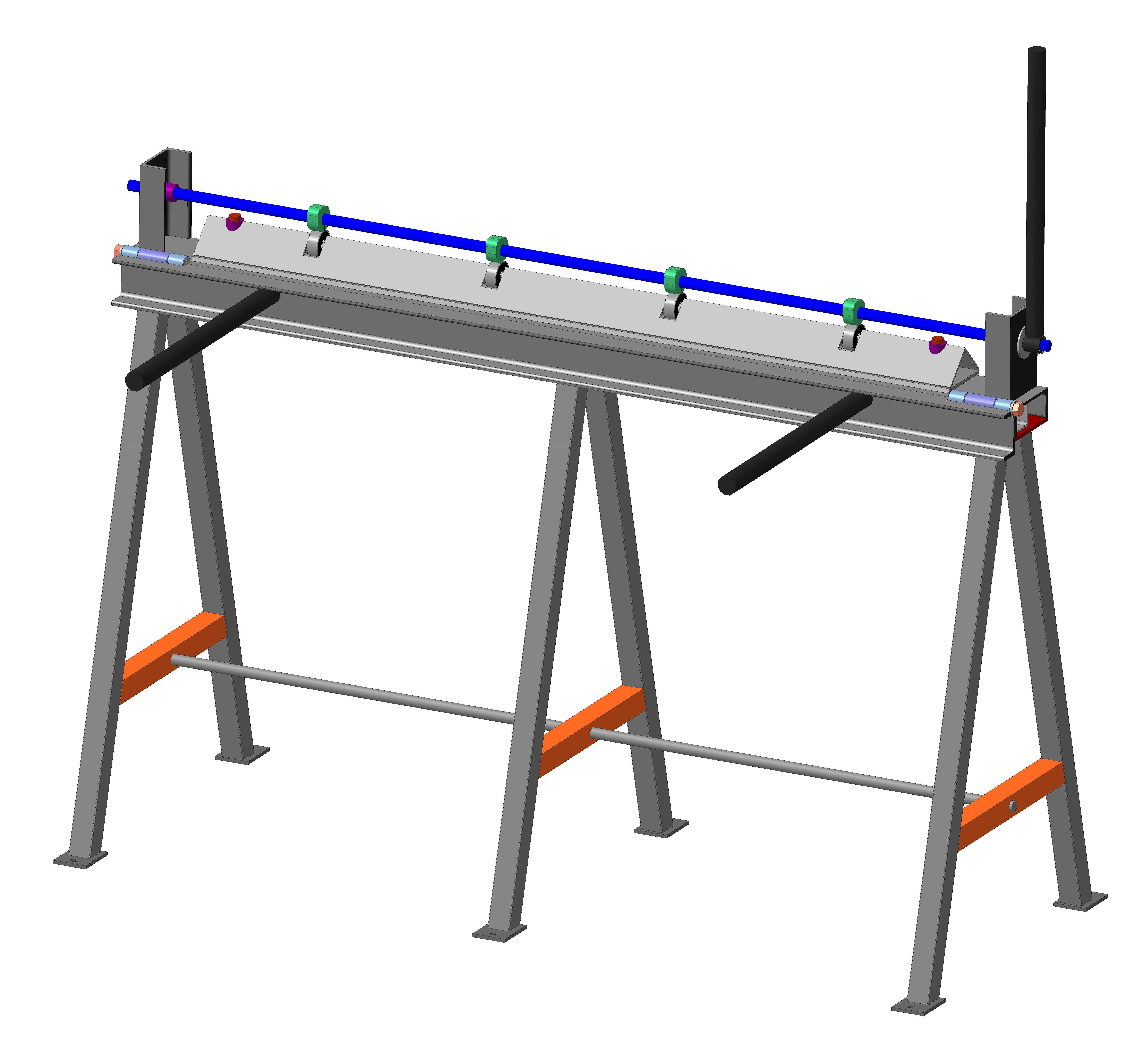

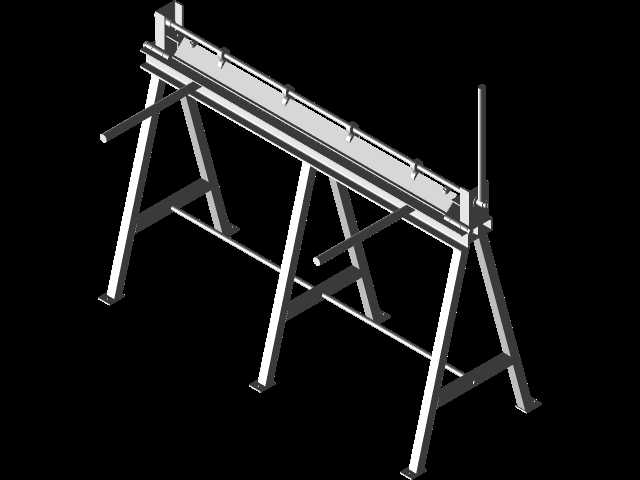

在小型钣金加工门店、户外现场施工、五金维修作坊这类场景里，大型数控折弯机受场地、供电、工件尺寸限制无法进场作业，这类手动折弯工装刚好填补了小批量薄板折弯作业的设备空白，不需要外接动力源，纯手动操作就能完成常规薄板的折弯成型，适配0.8mm以内冷轧钢板、1mm以内铝板这类常见薄金属板材的折弯需求，日常做通风管道折边、小型五金壳体弯边、广告金属字围边、薄铁皮支架成型这类作业都能胜任。设备整体采用A字形支架作为支撑结构，支架腿采用型钢焊接成型，底部做了平切支撑面，放置在平整水泥地面就能直接作业，不需要额外打膨胀螺栓固定，两个支架之间加装了横向连接杆件，既提升了整体机架的抗扭刚度，避免作业时机架出现侧向晃动，也能作为作业时的临时脚踏受力点，方便操作人员发力。上部的作业横梁采用整根型钢加工作为基准承载面，横梁上沿布置了多组可调式压料固定座，固定座可以沿横梁上的导向杆横向滑动调整位置，适配不同长度的待加工板材，压料端采用手拧锁紧结构，不需要额外工具就能快速压紧板材，避免折弯过程中板材出现窜动移位。折弯操作端采用长手柄杠杆结构，通过转轴与机架连接，利用杠杆原理放大操作人员的施加力，不需要额外液压、气动助力就能完成折弯动作，手柄长度经过力臂匹配设计，单人操作就能完成常规厚度板材的折弯，折弯角度可以通过操作人员的下压行程控制，配合简易角度靠尺就能实现常用角度的精准折弯。设备的安装边界不需要预留过大的操作空间，整体长度适配常规2米以内板材的加工需求，宽度方向仅占用不到一米的场地，支架高度匹配成年人站立作业的舒适高度，长时间作业也不容易产生疲劳。设计上优先考虑了户外无电源场景的使用需求，所有运动部件都采用裸露式易维护结构，没有复杂的传动组件，日常只需要定期给转轴位置加注润滑脂就能维持顺畅作业，压料部件的磨损件可以直接更换通用五金配件，不需要定制专用备件，大幅降低了设备的后期维护成本。横梁上的定位挡块可以根据折弯尺寸提前调整位置，批量加工同规格工件时不需要反复测量划线，能有效提升小批量作业的加工效率，折弯刃口采用圆角过渡设计，折弯过程中不会在板材表面产生明显压痕，能满足常规外观件的折弯加工要求。
