机加工用可调式差动夹持夹具结构

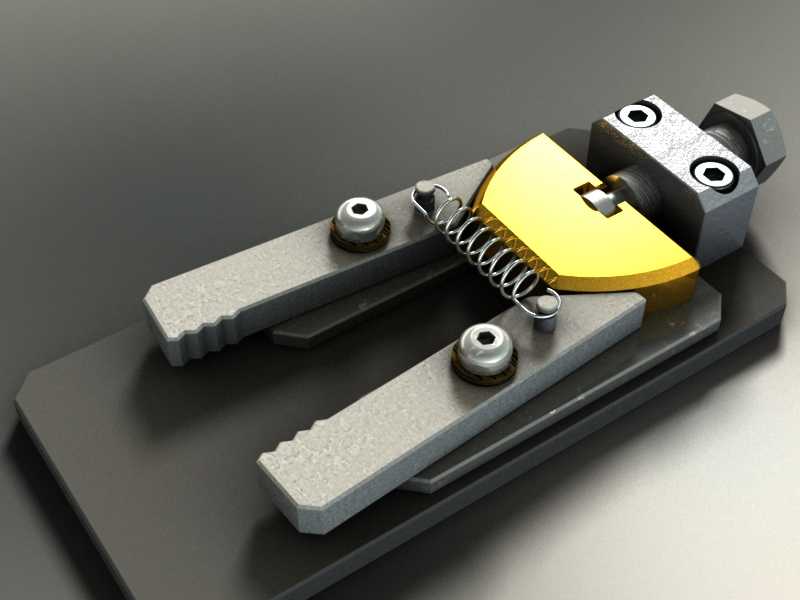

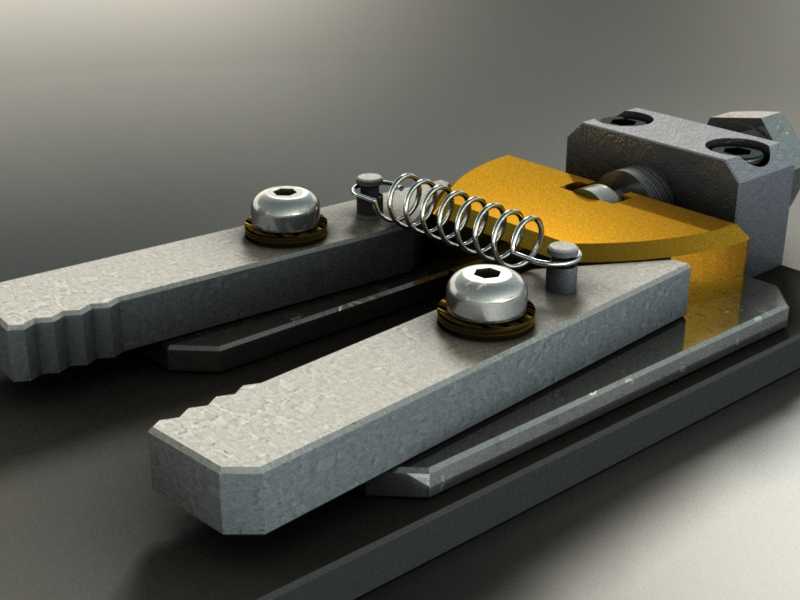

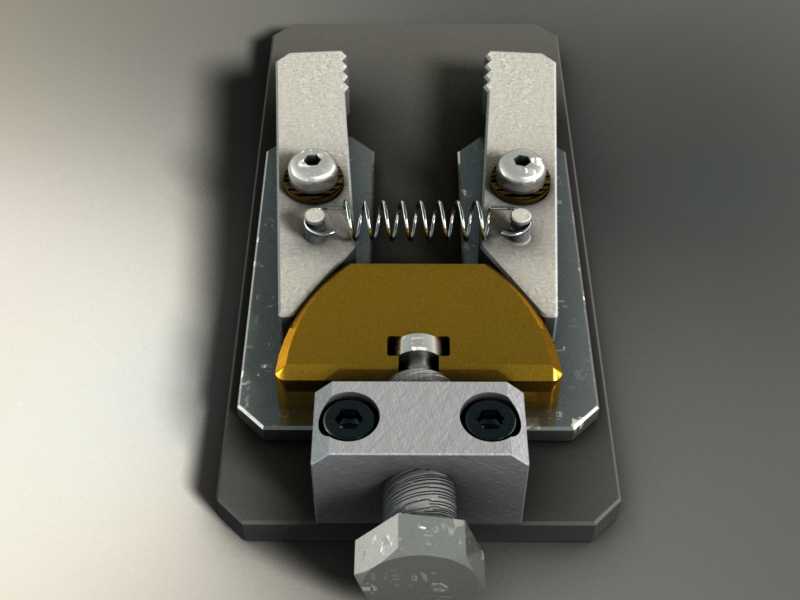

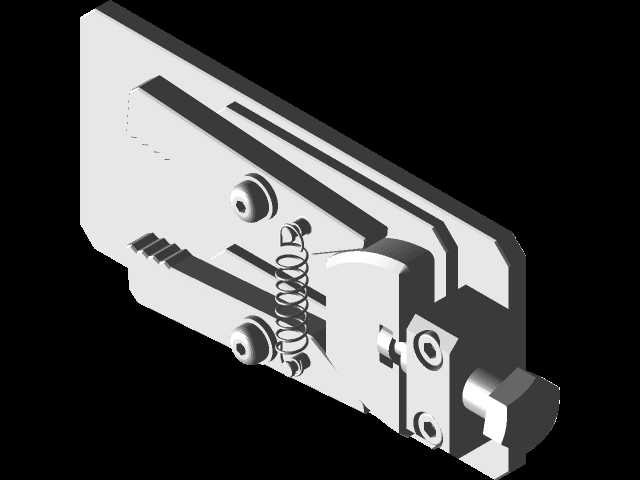

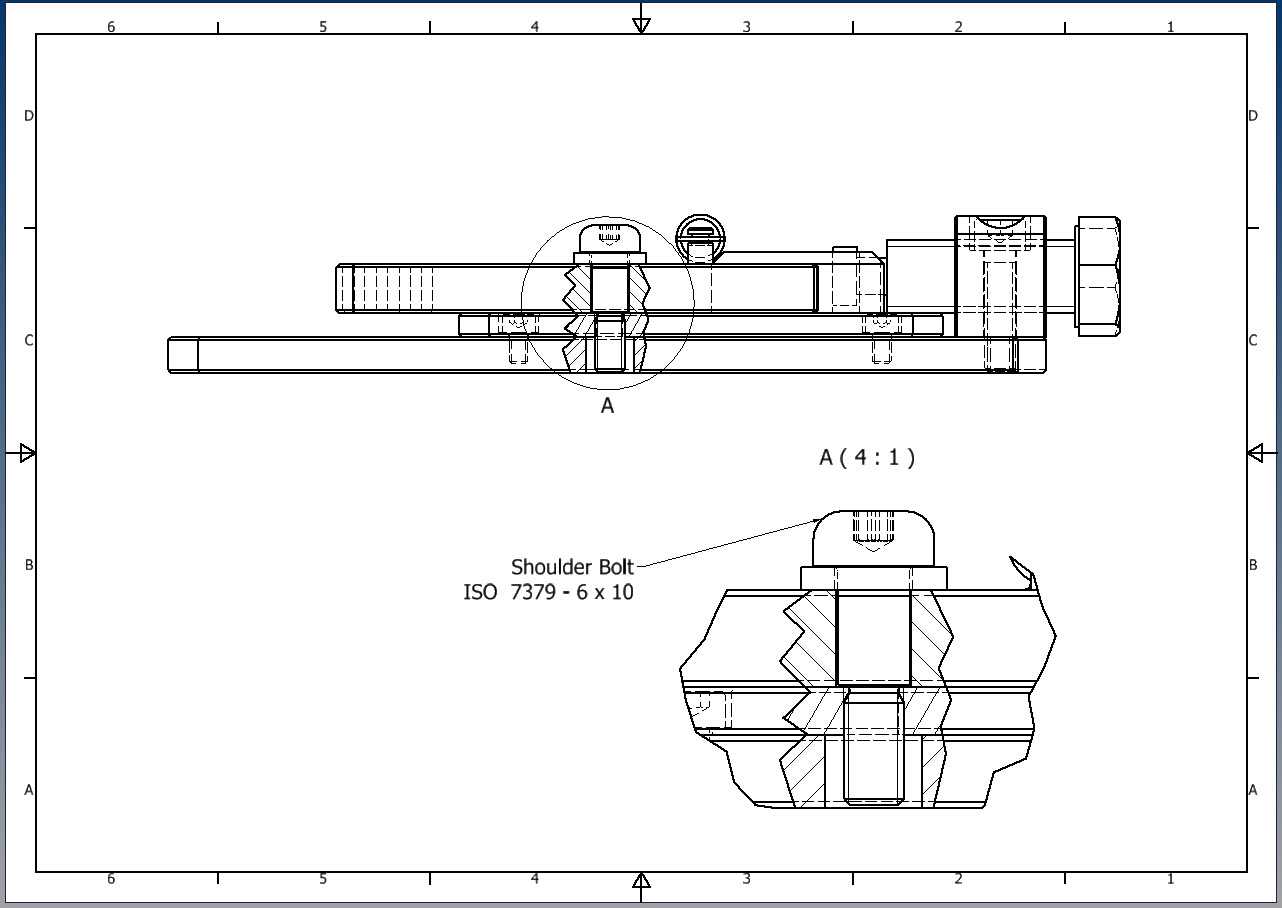

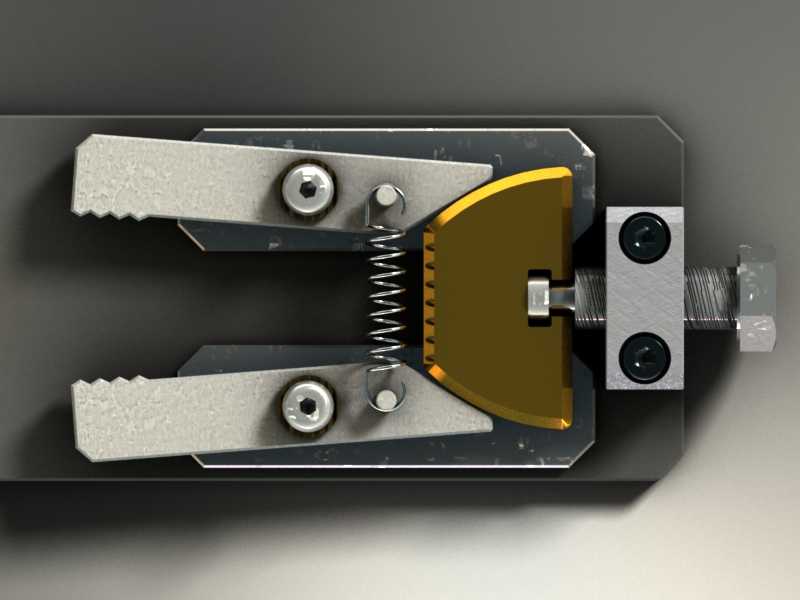

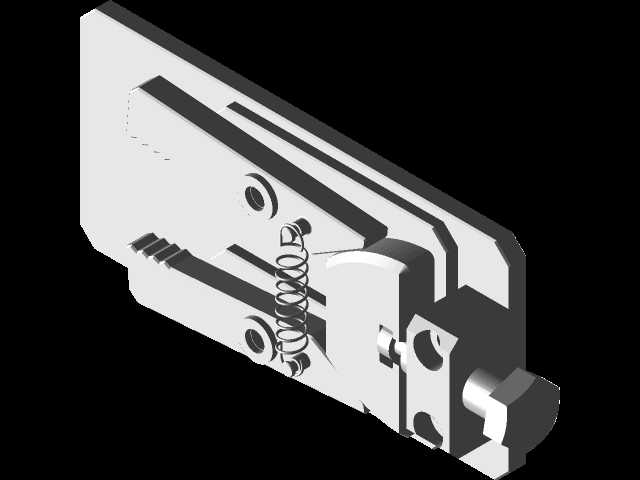

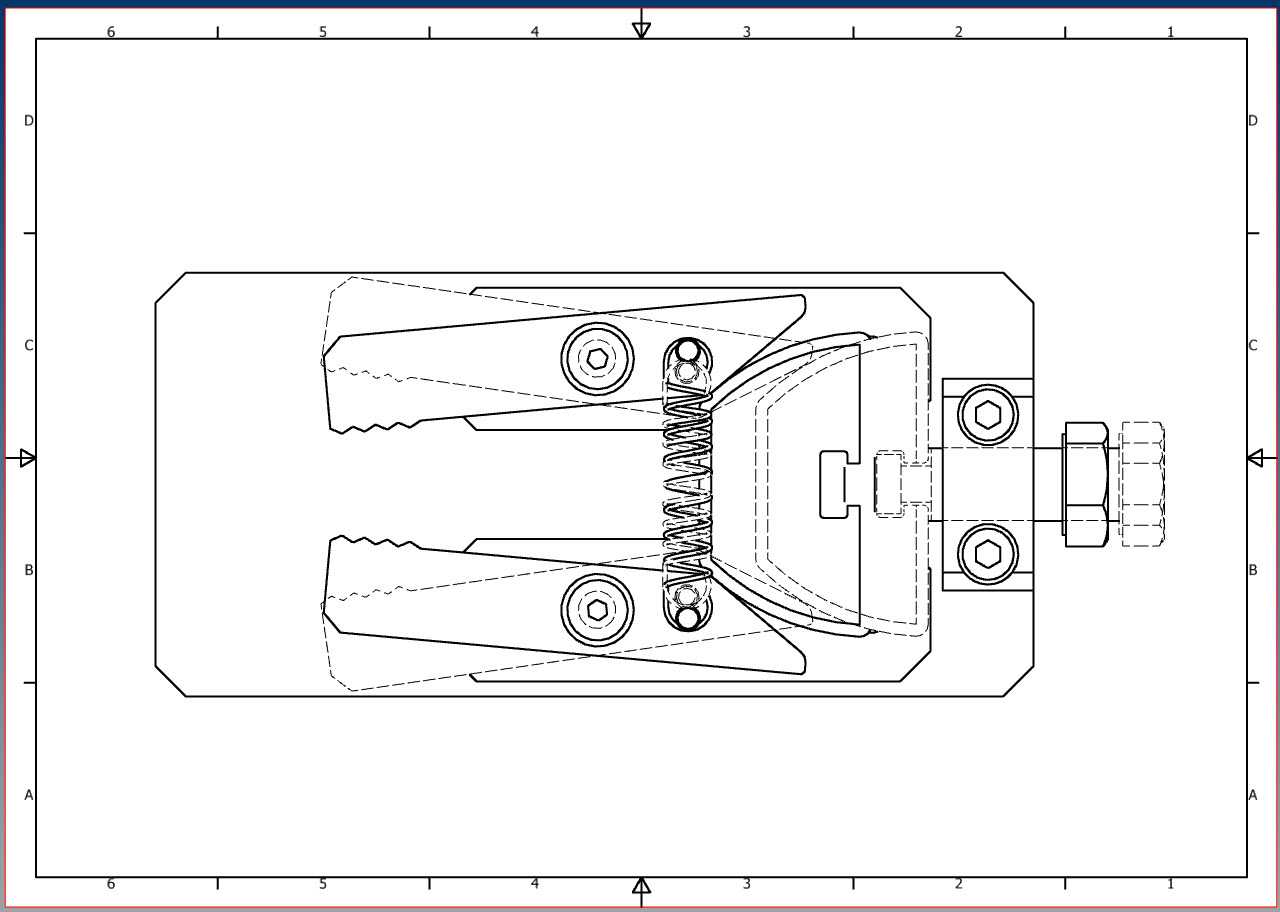

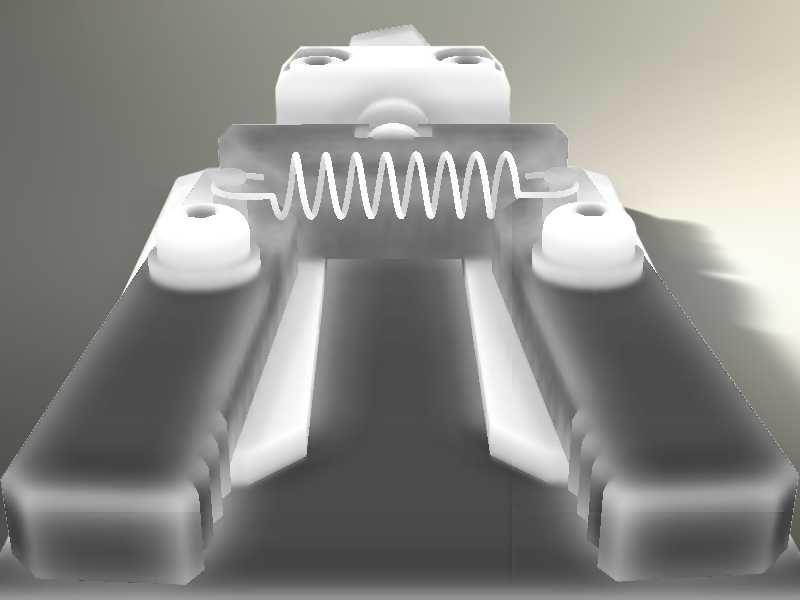

在精密机加工、小型零件装配的作业场景里，工件夹持的稳定性直接决定了加工精度与装夹效率，这款差动结构的夹持夹具，正是针对薄壁件、小型异形件易夹伤、装夹易移位的痛点设计的专用工装。不同于普通平口钳依靠单丝杠驱动两侧钳口同步进给的结构，这款差动钳采用差动螺旋配合弹簧复位的结构逻辑，钳口可根据工件的外形轮廓自适应调整夹持位置，即使是带微小斜面、局部厚度不均的工件，也能保证两个夹持面完全贴合工件表面，不会出现普通夹具单点受力导致的工件扭曲、压痕，甚至装夹移位导致的加工报废问题。从结构设计层面看，夹具体采用分体式钳臂布局，两个钳臂通过底部的定位滑槽与基座连接，可沿滑槽做小范围的开合摆动，中间的拉伸弹簧始终给钳臂提供向内的预紧拉力，配合端部的差动调节螺栓，可实现毫米级的夹持精度调节：转动调节螺栓时，差动螺纹副会推动顶部的压块缓慢进给，配合弹簧的自适应拉力，可在最小负载、工作负载、最大负载三个夹持档位间切换，适配不同厚度、不同材质的工件装夹需求，比如夹持薄铜片、塑料样件这类易变形工件时，可将夹持力调至最小负载档位，既保证工件不会在加工过程中窜动，又不会夹伤工件表面；夹持钢质、铝质小型机加工件时，切换至工作负载档位即可满足铣削、钻孔工序的夹持力要求。安装边界上，这款差动钳的基座采用标准平口钳安装孔位设计，可直接固定在普通台钻、小型铣床的工作台面上，不需要额外加工转接板，整体外形紧凑，钳臂张开最大行程可覆盖0-60mm厚度的工件，整体高度控制在50mm以内，不会在加工过程中干涉刀具的走刀路径，尤其适合小型加工工位的狭窄操作空间使用。钳口的夹持面做了细密的滚花处理，可在不额外增加夹持力的前提下提升夹持摩擦力，避免工件受切削力作用出现滑移；所有转动配合面都预留了润滑脂加注间隙，长期使用也不会出现卡顿、进给不畅的问题，弹簧选用65Mn材质制作，抗疲劳性能优异，即使频繁开合装夹工件，也能保持稳定的预紧拉力，不会出现弹力衰减导致的夹持力不足问题。在实际装配调试环节，需要注意两个钳臂与底部滑槽的配合间隙控制在0.02-0.05mm之间，间隙过大会导致钳臂晃动，影响夹持精度，间隙过小则会导致钳臂摆动卡滞，无法实现自适应贴合的功能；端部的差动螺栓与压块之间采用球面接触设计，可自动补偿螺栓进给过程中的角度偏差，保证压块对钳臂的推力始终垂直于钳臂受力面，避免出现偏载导致的夹持力不均。这款夹具尤其适合小型零件的精密加工、试样打磨、部件装配等作业场景，相比普通台钳，它的自适应夹持特性可大幅降低异形工件的装夹找正时间，同时减少工件装夹变形的概率，提升小批量零件加工的合格率。
