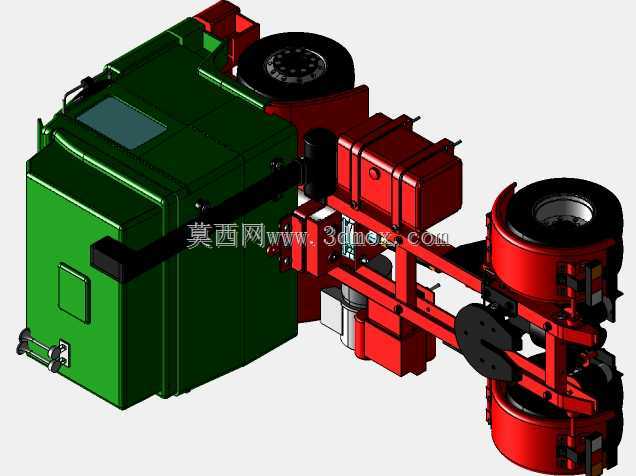

沃尔沃F16半挂牵引卡车底盘结构

该模型还原了重型半挂牵引车的底盘核心布局，覆盖干线物流、长途货运场景下的牵引作业需求，主要承担半挂货厢的牵引承载、动力传递与行驶导向功能，是公路重载运输的核心装备载体。从结构设计来看，模型完整呈现了车架纵梁的分段式布局，前侧布置动力舱附属组件，包括燃油储箱、液压储能单元、气路控制阀组，各部件通过冲压支架与车架纵梁栓接固定，安装点位完全匹配实车的装配边界，预留了管线布置的走行空间，避免部件间出现运动干涉。后侧为双联轴驱动承载结构，采用多片式钢板弹簧搭配平衡悬架的设计，可在重载工况下将轴荷均匀分配到两侧车轮，适配不同等级公路的颠簸路况，减少车架承受的交变冲击载荷。车轮组件还原了重载商用车的轮辋与轮胎结构，轮端的制动鼓、转向节连接结构均做了细节还原，可直观观察到底盘传动系统的布置路径。设计过程中优先考虑了部件的拆装维护空间，燃油箱的加注口位置、蓄电池组的检修侧预留了足够的操作余量，各外挂部件的固定支架均做了加强筋结构处理，匹配重型车辆长期高负荷运行的强度需求。车架尾部的牵引鞍座安装位做了标准化的接口设计，可适配通用规格的半挂牵引销，满足不同类型货厢的挂载需求。整体外形尺寸按照1:14.5的比例缩放，各部件的相对安装位置严格参照实车测绘数据，底盘离地间隙、前后悬长度、轮距参数均符合重型牵引车的设计规范，可用于商用车结构教学、底盘改装方案验证、三维装配实训等场景，帮助从业者直观理解重型牵引车辆的底盘布局逻辑与部件装配关系，梳理动力系统、行走系统、承载系统之间的连接匹配关系，为同类型车辆的结构优化、部件选型提供直观的三维参考依据。
